Messagede cardoso5fr » Jeu 31 Mar 2011 12:57

Un couteau qui est maudit : ce liner a été tenté une première fois en fin 2009... J'ai fait trois lames, deux jeux de platines, deux jeux de plaquettes... et n'ai jamais réussi à ajuster le truc. Là, j'ai fait deux lames (la première était trop laide), 3 pivots différents (le premier entièrement caché mais cela ne le faisait pas). Et à la fin, j'ai quand même vaincu...

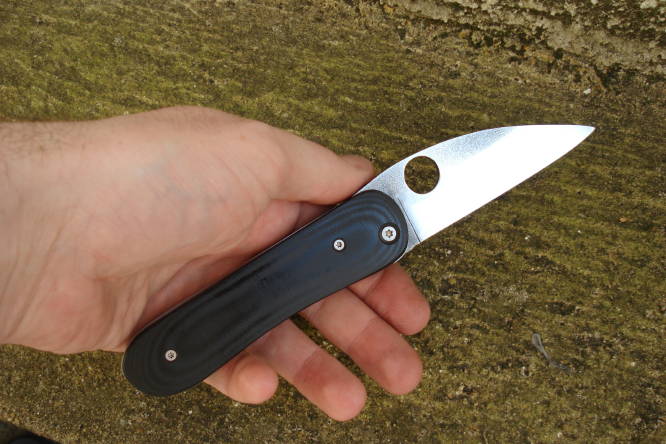

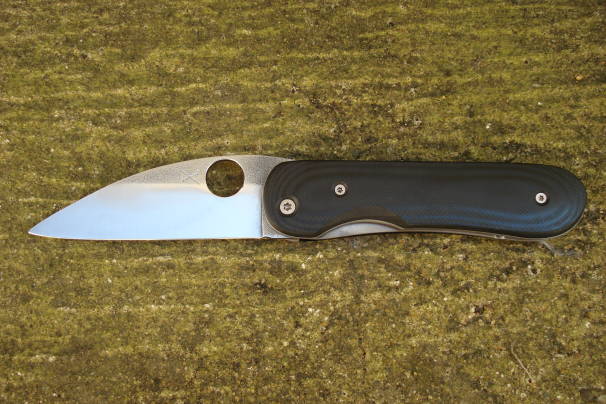

Cela nous donne un liner lock de 11 cm fermé, haut de 3,6 cm au plus haut, d'épaisseur de 12mm et mesurant 19,5 cm ouvert. Il a un tranchant de 8,5 cm, une lame de 2,6mm d'épaisseur en 90MCV8 à trempe intégrale à l'huile puis trempe sélective (pour avoir une ligne qui apparait à l'usage). L'acier a subi un revenu flash au doré :

  • Platine en Ta6V4 de 2mm d'épaisseur, butée en 100C6 trempé à l'eau.
  • Visserie inox.
  • Montage en 4 points.
  • Rondelles ertalite.
  • Plaquettes en G10 Noir.
  • Spyderhole Licensed by Spyderco




Avatar de l’utilisateur
cardoso5fr

Messages: 1595
Inscription: Ven 10 Avr 2009 14:29
Localisation: Le mans

Re: Couteau liner lock en acier Ta6V4 et manche en G10 noir

Messagede BDelor » Jeu 31 Mar 2011 13:23

Est-ce que c'est l'ajustage du liner qui t'a donné du fil à retordre ? Est-ce ton premier couteau avec ce type de blocage ?
Avatar de l’utilisateur
BDelor

Messages: 5663
Inscription: Ven 3 Oct 2008 07:11

Re: Couteau liner lock en acier Ta6V4 et manche en G10 noir

Messagede cardoso5fr » Jeu 31 Mar 2011 14:21

Il y a eu de tout : casse de la lame à la trempe au niveau du spyderhole, ajustage du liner qui ne verrouillait pas, liner qui verrouillait mais "glissait" si on forçait dessus avec différent tests d'angles et d'état de surface, bille de verrouillage dont le perçage n'était pas au bon endroit sur la lame, bille de verrouillage qui ne voulait pas rester en place malgré une insertion en force.

Sinon ce n'est pas du tout mon premier liner, j'avais déjà fait une bonne dizaine voire quinzaine de frame-lock avec des loupés au début mais dans l'ensemble, je m'en sortais plutôt bien, mais ce projet là était totalement maudit et il m'a dégouté du montage pendant près d'un an. Là je viens d'en faire un second qui fonctionne, donc je suis à peu près sauvé.
Avatar de l’utilisateur
cardoso5fr

Messages: 1595
Inscription: Ven 10 Avr 2009 14:29
Localisation: Le mans

Re: Couteau liner lock en acier Ta6V4 et manche en G10 noir

Messagede kof » Jeu 31 Mar 2011 21:24

Salut Ben,
La persévérance ça paye toujours, la preuve. J'aime bien la forme originale mais j'ai deux petites remarques :
- une d'ordre esthétique (mais ça n'engage que moi) : en position fermée, on a l'impression que la lame est ramassée du côté de l'axe, peut-être la faire un peu plus longue (surtout que sur la photo 3 on a l'impression qu'il y a de la marge) pour plus d'équilibre.

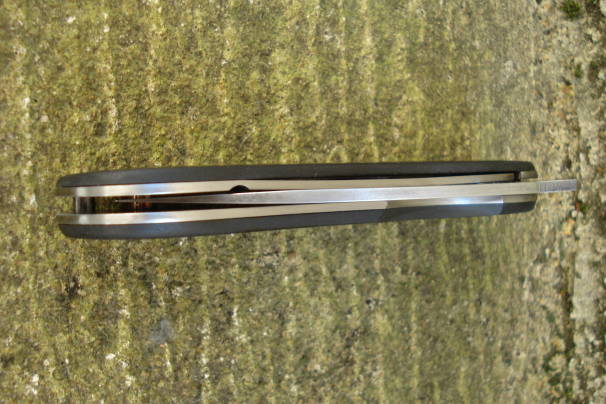

- une d'ordre technique : sur la photo 3 aussi, on a l'impression, à moins que ce soit un effet d'optique, que le liner est courbe coté lame. Est-ce le cas et est-ce voulu ?
Salut.
Christophe
kof

Messages: 238
Inscription: Mer 30 Juin 2010 21:49
Localisation: Gard

Re: Couteau liner lock en acier Ta6V4 et manche en G10 noir

Messagede cardoso5fr » Jeu 31 Mar 2011 22:46

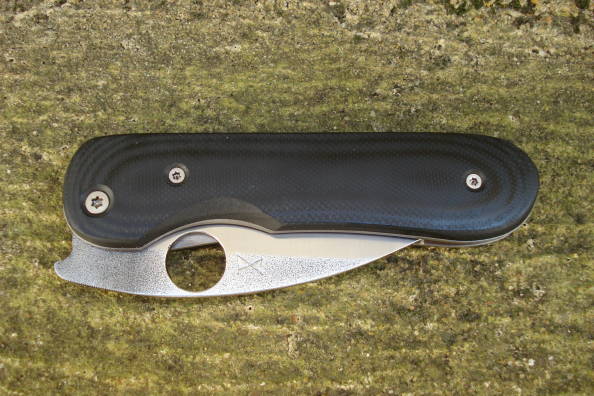

Pour la longueur de la lame, j'ai pas tant de marge que ça, c'est la photo qui écrase la vision. J'ai plutôt un bon ratio lame/manche sur celui-là, je dois avoir 5mm de marge à tout casser et je peux gagner 2 mm sans que cela ne devienne dangereux pour la pointe, donc ce n'est pas vraiment terrible. Sinon, il est vrai qu'en position fermée, ce n'est pas très élégant : c'est dû au fait que j'ai pris pas mal de hauteur pour caser le spyderhole.

Sinon pour le liner, il est en effet courbé, et je ne sais jamais pourquoi quand je le plie, je plie bien tout parfaitement droit et il finit toujours par se courber quand il est en tension avec la bille de rétention. C'est sûrement elle qui ne doit pas s'enclencher suffisamment profondément dans la lame ; mais si je la fais se mettre plus profondément, cela devient désagréable à l'ouverture (même avec un chanfrein).
Avatar de l’utilisateur
cardoso5fr

Messages: 1595
Inscription: Ven 10 Avr 2009 14:29
Localisation: Le mans

Re: Couteau liner lock en acier Ta6V4 et manche en G10 noir

Messagede Giloud31 » Ven 1 Avr 2011 08:10

Bravo Cardoso pour ta persévérance !
Je n'ai pas encore réalisé de liner mais de ce que j'ai pu en discuter et en étudier du fonctionnement et du montage, je sais que ce n'est vraiment pas simple à faire.
Beaucoup d'autres à ta place l'auraient laissé définitivement tomber et toi tu l'as terminé et je suis certain que tu en as tiré plein d'enseignements positifs.
Encore Bravo.

Juste une question : tu parles de montage en 4 points, je n'en vois que 3 ; peux-tu nous expliquer s'il y en a un caché et quelle est sa fonction ?
Merci. A bientôt.
Avatar de l’utilisateur
Giloud31

Messages: 271
Inscription: Jeu 18 Juin 2009 18:52

Re: Couteau liner lock en acier Ta6V4 et manche en G10 noir

Messagede cardoso5fr » Ven 1 Avr 2011 08:50

J'ai eu du mal à m'y remettre mais finalement j'ai vaincu et j'ai de nouveau envie de faire du liner/frame-lock donc c'est plutôt positif.
Sinon les trois points que tu vois ne sont pas les trois points du montage. Les deux vis sur la plaquette n'ont pour utilité que de fixer les plaquettes aux platines. Elles n'entrent pas dans le montage.


Le pivot est le premier point (que l'on voit sur les photos de profil).

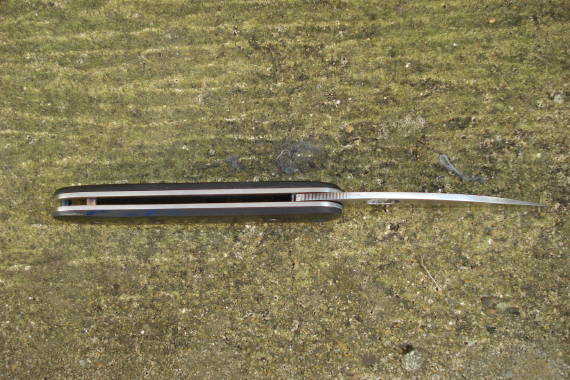

La butée (cachée sous les plaquettes et que l'on voit juste derrière la lame en vue de dessus) est le second point. La butée est composée d'un tube de 5mm traversant de part en part les platines et fixée par des vis têtes fraisées totalement noyées dans les platines.
L'espaceur est le troisième point : là, il s'agit d'un tube fileté de l'épaisseur de la lame et des rondelles (toujours visseries noyées).
La barre pour dragonne est le 4° point (même montage que la butée). Elle à deux utilités. La première est bien entendu de pouvoir passer une dragonne autour (remplacement du trou), et aussi - et surtout -, elle permet d'avoir un 4° point qui "aligne le tout" et qui fait que lors de démontages ou remontages successifs, on a toujours tout dans la même position.

Si on se contente de trois points comme je le fais pour les pliants autres que liner-lock ou mes anciens frame et liner, il peut y avoir un léger "jeu vertical" au niveau de l'espaceur. Par jeu, je ne veux pas dire que cela bouge quand tout est vissé bien en place ; mais que l'on peut se trouver avec un peu d'usure et que les alignements ne sont plus tous ok. Avec le 4° point, cela fait un point renfort qui aligne "automatiquement l'ensemble".
Je ne suis pas clair mais c'est l'idée.
Avatar de l’utilisateur
cardoso5fr

Messages: 1595
Inscription: Ven 10 Avr 2009 14:29
Localisation: Le mans

Re: Couteau liner lock en acier Ta6V4 et manche en G10 noir

Messagede Giloud31 » Ven 1 Avr 2011 09:56

Merci Cardoso pour ces explications détaillées et PARFAITEMENT CLAIRES.
Ton travail n'en est que plus impressionnant maintenant que j'en connais les détails.

A bientôt.
Avatar de l’utilisateur
Giloud31

Messages: 271
Inscription: Jeu 18 Juin 2009 18:52

Re: Couteau liner lock en acier Ta6V4 et manche en G10 noir

Messagede cardoso5fr » Ven 1 Avr 2011 10:08

C'est Gaetan Cesteleyn qui m'avait indiqué que le montage en 4 points était quelque chose de plus sympathique au niveau mécanique. Et c'est vrai que lorsqu'on fait l'ajustage, tout est toujours parfaitement dans la même position, ce qui permet de plus facilement donner les coups de limes sur le talon ou le liner. Il faudrait que j'investisse dans une petite fraise scie (et une fraiseuse mais bon...) pour pouvoir tailler les liners. Là, c'est à la disqueuse à main levée et c'est quand même un peu "sauvage".
Avatar de l’utilisateur
cardoso5fr

Messages: 1595
Inscription: Ven 10 Avr 2009 14:29
Localisation: Le mans
