Messagede knives 89 » Mar 27 Sep 2011 22:05

Fabrication d'un nouveau couteau pliant.

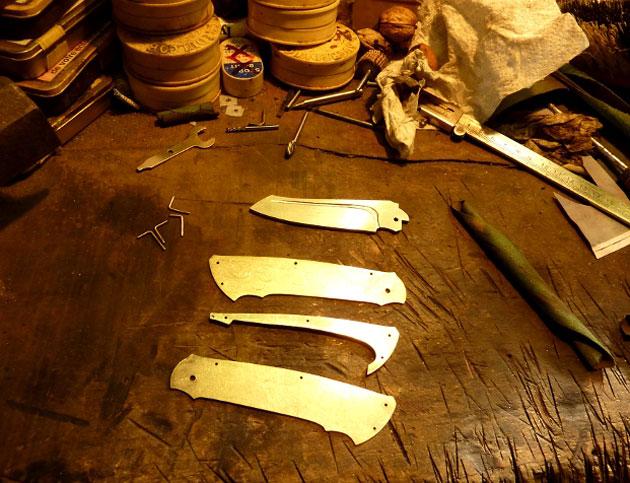

Après le dessin je prépare des gabarits en papier que j'utilise pour faire le découpage, avec ma petite meuleuse, des platines, de la lame et du faux ressort car il s'agit d'un liner.
Ensuite, j'utilise ma dremel pour mettre en forme la lame et faire les gorges et l'émouture.

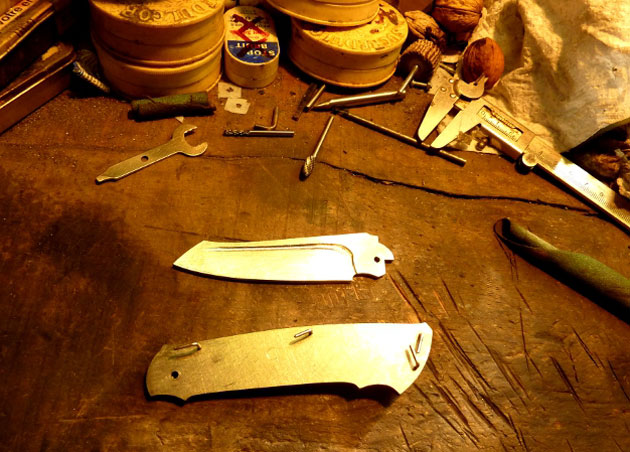

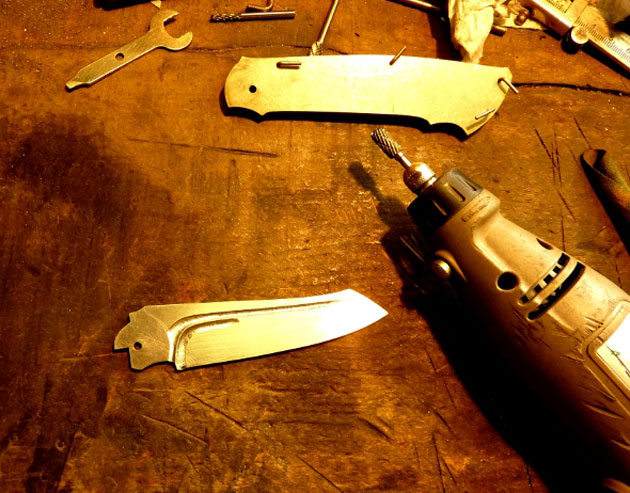

Première gorge avec une fraise de 3 mm.

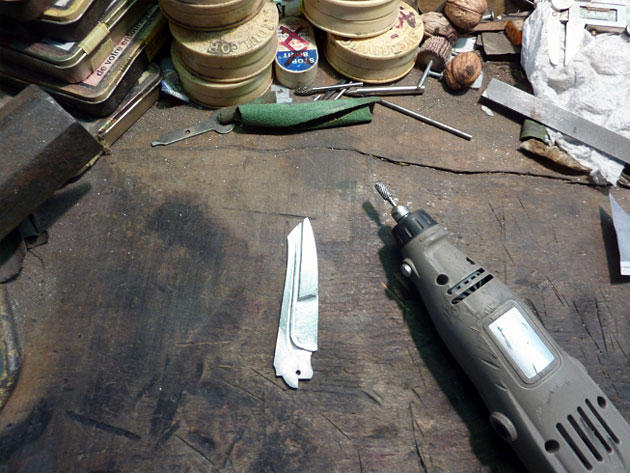

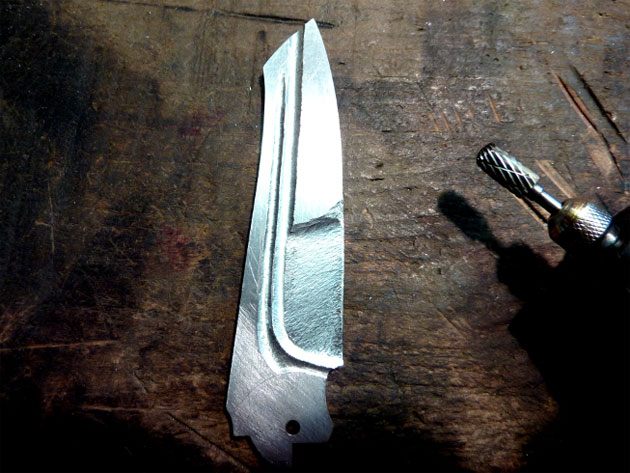

Commencement de l'émouture avec une fraise de 6 mm.

J’avance progressivement dans la longueur.

Après, je fais les finitions à la lime et à la toile émeri.

La lame finie.
La lame finie.

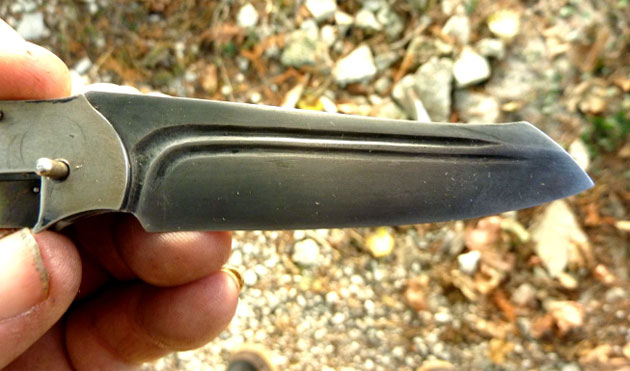

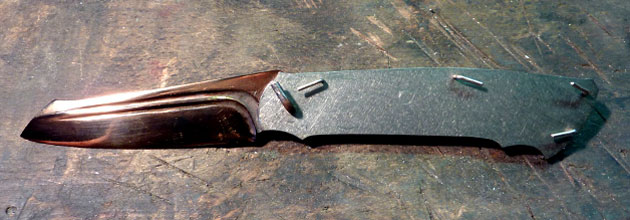

La lame après la trempe et le revenu.
La lame après la trempe et le revenu.

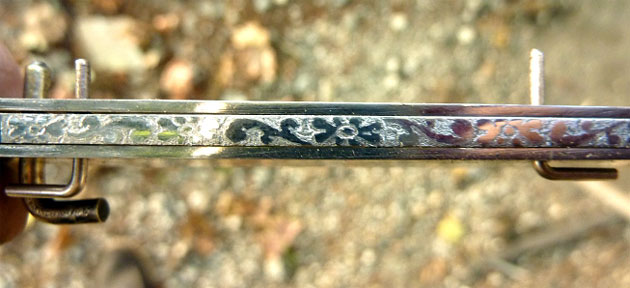

Maintenant, je commence le guillochage du faux ressort avec ma dremel, et avec une pointe diamantée.

La suite un autre jour...
Avatar de l’utilisateur
knives 89

Messages: 88
Inscription: Jeu 7 Oct 2010 18:19
Localisation: 89 yonne bourgogne

Re: Fabrication d'une lame de couteau pliant avec une dremel

Messagede arnaud » Mer 28 Sep 2011 07:15

Bonjour et merci pour ce tutoriel.
Peux-tu me dire le type de fraise utilisée, car le diamètre me semble beaucoup plus grand que les 3.2 mm de diamètre de mes fraises en carbure de tungstène ? Merci d'avance.
arnaud
arnaud

Messages: 25
Inscription: Lun 9 Aoû 2010 07:14

Re: Fabrication d'une lame de couteau pliant avec une dremel

Messagede cardoso5fr » Mer 28 Sep 2011 08:55

Comme quoi il ne faut pas grand chose comme outillage pour faire des belles réalisations.
S'agit-il de fraise lime carbure ? Ne l'uses-tu pas trop vite à enlever autant de matière ?
Avatar de l’utilisateur
cardoso5fr

Messages: 1595
Inscription: Ven 10 Avr 2009 14:29
Localisation: Le mans

Re: Fabrication d'une lame de couteau pliant avec une dremel

Messagede knives 89 » Mer 28 Sep 2011 14:26

Arnaud, la fraise de 3mm est celle qui est sur l’établi sur la deuxième photo et que j'ai employée pour faire la première gorge. La fraise qui est sur la dremel fait 6mm et je l'emploie pour faire l'émouture de la lame.
cardoso5fr a écrit:S'agit-il de fraise lime carbure ? Ne l'uses-tu pas trop vite à enlever autant de matière ?

Oui il s'agit de fraise au carbure, et ça dure assez longtemps (plusieurs couteaux).
Avatar de l’utilisateur
knives 89

Messages: 88
Inscription: Jeu 7 Oct 2010 18:19
Localisation: 89 yonne bourgogne

Re: Fabrication d'une lame de couteau pliant avec une dremel

Messagede tyenou » Mer 28 Sep 2011 19:33

Bonjour,

Étant novice en la matière, je voulais savoir quel métal était utilisé pour la lame et les platines du manche pour ce genre de travail. Et bien sûr, j'attends la suite avec impatience.
Merci !
Avatar de l’utilisateur
tyenou

Messages: 20
Inscription: Dim 25 Sep 2011 16:17
Localisation: mallemoisson 04

Re: Fabrication d'une lame de couteau pliant avec une dremel

Messagede arnaud » Mer 28 Sep 2011 19:56

Merci pour ta réponse.
Quel est ton fournisseur pour cette fraise de 6mm, s'il te plait ?
arnaud

Messages: 25
Inscription: Lun 9 Aoû 2010 07:14

Re: Fabrication d'une lame de couteau pliant avec une dremel

Messagede knives 89 » Mer 28 Sep 2011 23:20

tyenou a écrit:Étant novice en la matière, je voulais savoir quel métal était utilisé pour la lame et les platines du manche pour ce genre de travail.

Pour la lame, j'utilise un acier de coutellerie au carbone ; et pour les platines, dans ce cas, c'est du titane, mais en général j'utilise du maillechort blanc couleur argent.
arnaud a écrit:Quel est ton fournisseur pour cette fraise de 6mm, s'il te plait ?

J’achète des fraises au carbure pas très chères sur ebay (provenance de Chine), mais là encore, elles ne sont pas toutes parfaites : parfois elles ne valent rien, c'est un peu une loterie.
Avatar de l’utilisateur
knives 89

Messages: 88
Inscription: Jeu 7 Oct 2010 18:19
Localisation: 89 yonne bourgogne

Re: Fabrication d'une lame de couteau pliant avec une dremel

Messagede knives 89 » Dim 2 Oct 2011 21:07

Voici la préparation des platines en ébène du Kenya avec une incrustation de buis, en prévision de je ne sais quoi... toujours avec la dremel.


Et là, la préparation pour le collage des platines et vissage sous la plaquette de buis, pour ne pas voir les vis.

à suivre...
Avatar de l’utilisateur
knives 89

Messages: 88
Inscription: Jeu 7 Oct 2010 18:19
Localisation: 89 yonne bourgogne

Re: Fabrication d'une lame de couteau pliant avec une dremel

Messagede knives 89 » Mar 4 Oct 2011 17:18

Voici l'avancement de mon travail avec mon petit Opinel :

Avatar de l’utilisateur
knives 89

Messages: 88
Inscription: Jeu 7 Oct 2010 18:19
Localisation: 89 yonne bourgogne

Re: Fabrication d'une lame de couteau pliant avec une dremel

Messagede knives 89 » Mer 5 Oct 2011 20:07

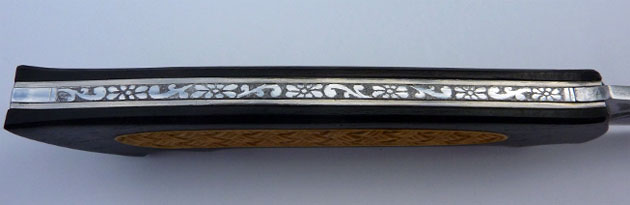

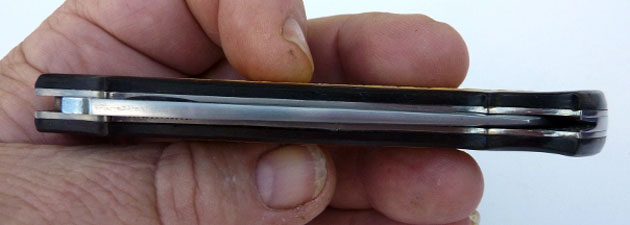

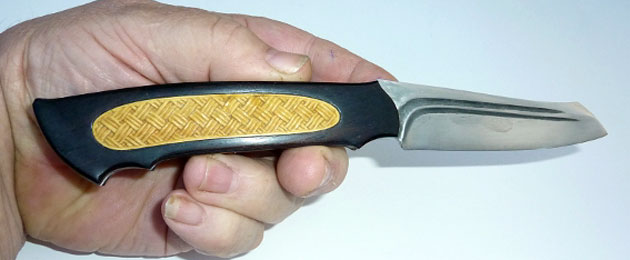

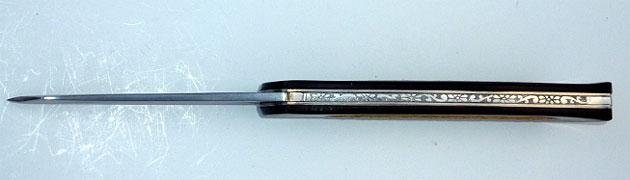

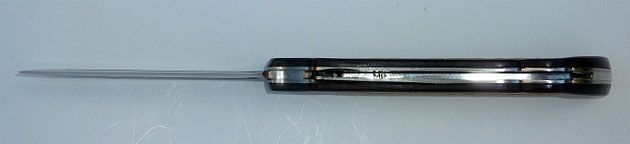

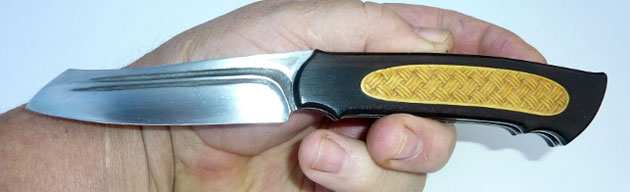

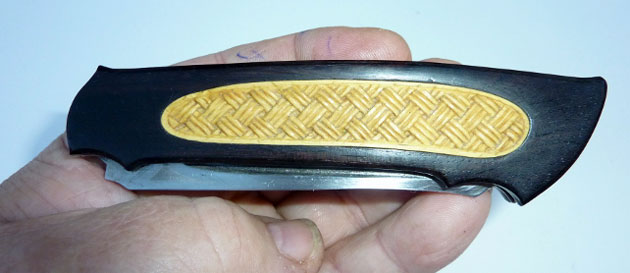

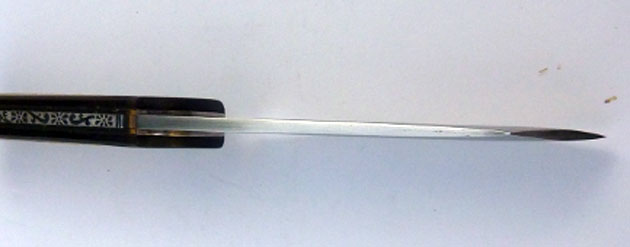

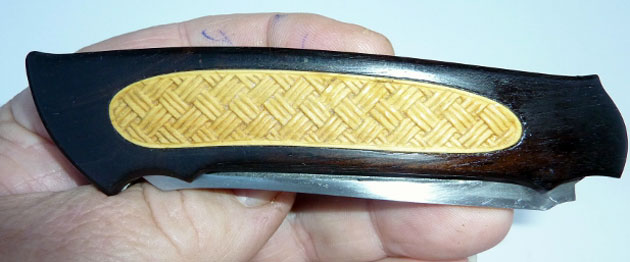

Il est enfin terminé : 12 heures quand même, rien que pour faire la sculpture du tressage sur les platines, mais le résultat final est bien sympathique :
