Bonsoir,

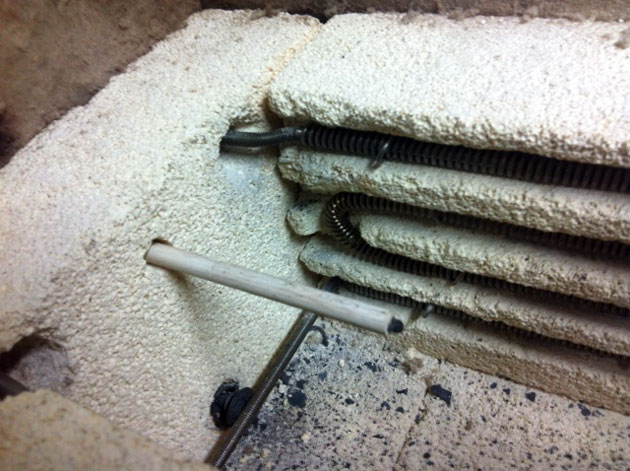

je profite d'un changement de mes résistances pour que vous puissiez voir l'intérieur de mon four :
Les connexions entre les résistances sont faites avec un U en inox de 4 mm afin de pouvoir rentrer dans les spires de la résistance, meilleur moyen pour éviter que celles-ci ne se cassent. Je procède de même avec deux tiges inox de 6 mm réduites à 4 mm (afin de rentrer dans les spires des résistances) pour faire la jonction externe avec les câbles d’alimentation du contrôleur. Ces tiges sont isolées de la carcasse en passant à travers un domino en stéatite.

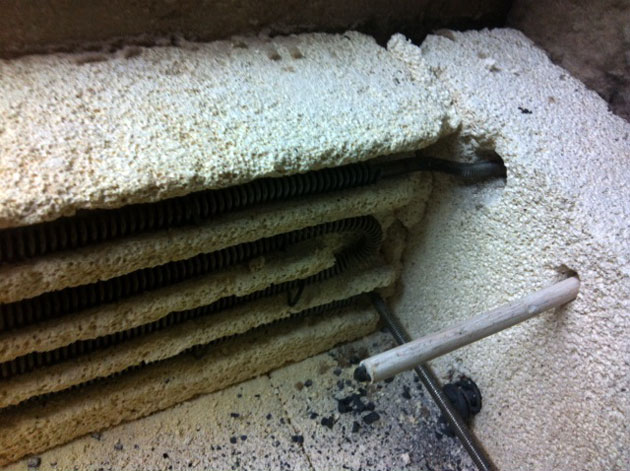

Au niveau de la jonction des deux résistances, il y a le vestige de mon ancien système de raccordement des résistances qui ne convenait guère de par le fait qu'elles cassaient fréquemment.

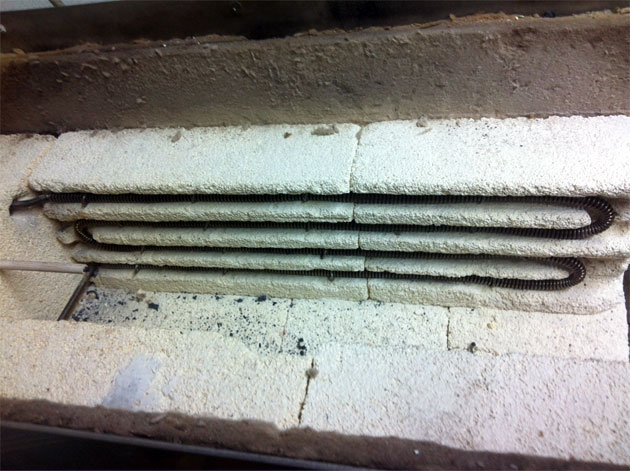

Voici une vue d'ensemble :
gr83 a écrit:D'après ton schéma, les deux câbles d'alimentation des résistances sont protégées par un fusible 16A. En mets-tu un sur chaque câble, où juste sur le (+) ?
Dans mon cas, je n'ai pas mis de fusible.
