Messagede vezzani83 » Jeu 1 Avr 2010 00:31

bonjour,
débutant en coutellerie, je souhaite fabriquer un backstand, j'ai un mape universal junior... Si vous connaissez cet appareil, pourriez vous me conseiller et, avec un schéma par exemple, me proposer le meilleur montage possible afin de faire une belle machine.
Je compte utiliser une bande de 3 mètres.
Merci d'avance.
vezzani83

Messages: 2
Inscription: Mer 31 Mar 2010 23:57

Re: Fabrication d'un backstand de coutelier : conseil technique

Messagede BDelor » Jeu 1 Avr 2010 07:18

Bonjour,
je ne connais pas l'appareil dont tu parles.
Voici quelques liens qui devraient t'aider pour la construction d'un backstand :
  • Un tour d'horizon du sujet : lien
  • Un plan détaillé : lien
  • D'autres pistes : lien et lien
Avatar de l’utilisateur
BDelor

Messages: 5663
Inscription: Ven 3 Oct 2008 07:11

Re: Fabrication d'un backstand de coutelier : conseil technique

Messagede cardoso5fr » Jeu 1 Avr 2010 09:18

Je conseillerais soit des bandes de 2m, soit des bandes de 4m qui sont, d'après ce que j'ai compris, des standards industriels. Qui dit standard dit plus grande facilité d'approvisionnement et prix "moindre".

En largeur, je conseille 30mm ou 50mm :
50 mm c'est bien pour débuter car on a une plus grande surface de contact de la lame sur le plat ou la roue. Mais l'usure de l'abrasif se fait en général par le centre et les cotés restent coupants.
Avec le 30mm : pas de soucis coté usure ; par contre cela demande encore un coup de main supplémentaire pour faire les émoutures. (Aprés le 30x2000 ou 30x4000, je ne sais pas si c'est un standard de l'industrie.)
Avatar de l’utilisateur
cardoso5fr

Messages: 1595
Inscription: Ven 10 Avr 2009 14:29
Localisation: Le mans

Re: Fabrication d'un backstand de coutelier : conseil technique

Messagede vezzani83 » Ven 2 Avr 2010 19:12

bonjour a vous tous et merci pour vos réponses.

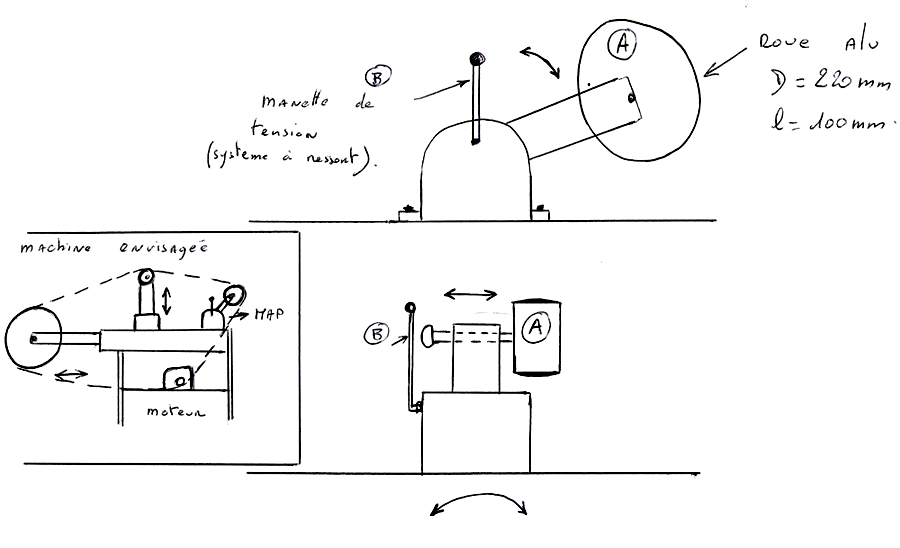

J'ai un petit schéma de cet appareil : ,la roue alu légèrement bombée est sur un bras articulé qui, par un ressort, fait la tension de la bande. Cette roue peut être déplacée transversalement, et le bâti peut être articulé de droite a gauche.
Ce que je ne comprends pas, ce serait l'utilité de ces réglages avec le montage que j'envisage. Ce mape ne devrait-il pas être plutôt le support de la roue crantée ?
Je dispose de 2 roues a caoutchouc crantée : une de 330 de diamètre et 50 mm de l. et une de 160mm de diamètre et 75mm de l.
J'habite Toulon et si l'un de vous est du coin et veut bien perdre quelques instants, je serais très heureux de le rencontrer.
Salut.
vezzani83

Messages: 2
Inscription: Mer 31 Mar 2010 23:57

Re: Fabrication d'un backstand de coutelier : conseil technique

Messagede bpc » Ven 2 Avr 2010 21:54

Apparemment, tu possèdes une poulie de tension pour bande abrasive : un bon et couteux modèle.
C'est prévu pour être fixé au mur ou au sol pour tendre une bande abrasive derrière un touret, sur lequel est boulonnée une des roue de contact que tu possèdes.

La 330 mm est plutôt faite pour tourner à 1500t/mn, et la 160mm à 3000 t/mn.
bpc

Messages: 311
Inscription: Mer 29 Avr 2009 17:08

Re: Fabrication d'un backstand de coutelier : conseil technique

Messagede bryan » Sam 3 Avr 2010 08:58

Voici un lien qui peut aider à trouver des idées de fabrication.
bryan

Messages: 637
Inscription: Sam 12 Déc 2009 15:57
