Quelle température idéale pour forger le fer ?

[Nemesis]

La température est certainement un élément complexe à gérer en ferrronnerie ; mais en deux mots, existe-t'il une température idéale ? Comment la contrôle-t-on ?
Merci.

[Metal Connexion]

Rapidement, on forge généralement à des températures comprises entre 650 et 900 degrés.
Le plancher de 650° correspond à un seuil en dessous duquel le fer a une facheuse tendance à se crevasser quand on le martèle sur l'enclume.
A plus de 900°, le métal se rapproche du point de fusion (approximativement 1300 °).

La coloration du métal est souvent un bon indicateur du niveau de chauffe.

• La chaude rouge cerise est une température adaptée au recuit des aciers (procédé qui porte le fer à 500-800°C au cours duquel les grains de metal se reforment et permettent alors des performances meilleures, une baisse de la dureté du métal...
• La chaude rouge intense pour la trempe des aciers doux (durcissement du métal) ;
• La chaude rouge-blanc qui convient pour le forgeage (600-900°C) ;
• La chaude blanche (1300-1500°C) pour effectuer une soudure à chaude portée au-cours de laquelle, les deux parties en métal sont biseautées, chauffées à blanc et martelées

Ainsi, la couleur est un bon indicateur de température en ferronnerie et il n'existe pas véritablement de température optimale, tout dépend de l'usage que tu veux faire du métal...

[Iron-Frog]

Juste pour préciser un peu les températures et colorations de chauffe.
550°C : Rouge naissant
620°C : Rouge brun
680°C : Rouge sombre
760°C : Cerise (constante)
850°C : Rouge
1000°C : Orangé foncé
1100°C : Orangé clair
1300°C : Blanc soudant
1400°C : Limite maximale pour forger le fer

Les températures maximales et minimales de chauffe d'un fer sont plus hautes lorsque le teneur en carbone du métal est faible.
Les aciers doux sont chauffés rapidement et uniformément pour atteindre la température de forgeage alors que les aciers durs doivent être chauffés lentement jusqu'au rouge cerise avant d'accélérer la chauffe jusqu'à la température de forgeage. Cette précaution a pour but d'homogénéiser la température entre l'intérieur et les couches extérieures et éviter ainsi la formation de fissures.

[pauyaude]

Perso, je me fie à la couleur, vu que le %age de carbone change les température de couleur. (Exemple: point mini de fusion des fontes vers 1200° et le fer pur 1534°)

Je dirais donc fer pur et acier doux: orange clair minimum - jaune idéal.

Pour les acier mi-dur et dur : rouge cerise naissant/rouge cerise
sinon une astuce de coutelier : la perte de magnétisme (quand l'aimant n'accroche plus) me donne la température de forgeage et de recuit (à ne pas dépasser sinon la structure moléculaire est morte et l'acier même avec un recuit a perdu toutes ses qualités et sera sujet aux cassures et autres désagréments).

Note: le recuit sert a regénerer l'acier et à le détremper avant et après le forgeage.
L'opération consiste à porter l'acier à température puis à l'enfouir dans le fraisile jusqu'a minimum la perte de luminosité (ça fume... ) : comptons 1/3 h 1 h en moyenne pour des petites pièces.
Le résultat obtenu est un acier plus malléable et régénéré (donc moins sujet aux fissures).

Le recuit d'apres forgeage consiste à éliminer toutes les contraintes et micro-fissures dues aux operations de forge.

[Ariane]

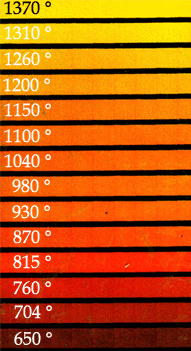

Que les photographes me pardonnent, on sait combien il est difficile de maitriser la chaine colorimétrique lorsque l'on utilise un PC et que l'on diffuse une image mais voilà ce que Dick Nietfeld nous livre sur son site :

[brindacier]

Ainsi, la couleur est un bon indicateur de température en ferronnerie et il n'existe pas véritablement de température optimale, tout dépend de l'usage que tu veux faire du métal...

Pour refouler une barre en bout, 1000 ° est une bonne température pour l'acier doux, alors que pour cintrer une volute, c'est plutôt 850°. Pour finir une surface à petits coups, 700°c'est suffisant.

En fait, plus la matière est chaude, mieux elle se travaille en profondeur, et en volume.

[lissard64]

Mais alors la température du revenu n'est pas de 200 a 250° ?
J'ai vu de 600 a 800 mais si c'est le cas comment maintenez-vous ces températures exactement au degré près, et combien de temps ?

[BDelor]

Tu confonds température de forge et température de revenu. Les deux échelles de couleurs sont différentes, elles ne correspondent pas aux mêmes observations :

• Dans le cas de la forge d'un métal, l'échelle de couleurs (dont il est question dans le sujet ci-dessus) correspond aux couleurs du métal qui rayonne après avoir été chauffé dans le feu de forge, soit approximativement à 700 - 900°C
• Dans le cas d'un revenu, l'échelle de couleurs correspond à la coloration de l'oxydation superficielle du métal, laquelle prend des reflets allant du jaune pâle au pourpre dans une fourchette de 200 à 300 °c environ (A ces températures, le métal lui-même ne présente aucun rayonnement lumineux visible).

L'évaluation à l'œil des températures de forge n'est certainement pas précise au degré près, mais avec une bonne habitude il est tout à fait possible d'atteindre une précision suffisante, en tout cas avec des aciers faiblement alliés qui tolèrent une plage de forgeage assez large.
Lorsque des températures très précises doivent être atteintes (trempe des aciers, revenus), le recours à un four à température contrôlée est obligatoire.
