Kard en acier au creuset de van Uuyis, couteau traditionnel perse en wootz

[van Uuyis]

Tout à la main ! Les coups de meuleuse coupent net les "filaments", et cela ne fonctionne pas comme avec les trousses d'acier feuilleté. Je cherche...
van Uuyis

[BDelor]

Effectivement, le fait de couper dans la matière ne peut vraisemblablement pas enrichir le motif, parce que dans ce cas on ne fait pas apparaître les couches d'une structure feuilletée. Par contre le mouvement de matière lorsque l'on reforge ensuite à plat est à mon avis susceptible de la faire : les zones situées entre les entailles vont se trouver étirées alors que les entailles elles-mêmes vont plutôt subir un refoulement de matière. Mais bon, ce serait à vérifier dans la pratique...

[AchimW]

C'est un très, très beau Kard avec un wootz magnifique. J'aime le koftgari, aussi. Tu as travaillé au peigne comme les indiens ou a l'acide comme les damasquineros de tolède?

Effectivement, le fait de couper dans la matière ne peut vraisemblablement pas enrichir le motif, parce que dans ce cas on ne fait pas apparaître les couches d'une structure feuilletée.

Désolé, Bernard, mais ce n'est pas correct. Ça fonctionne très bien, aussi, avec les méthodes connues pour faire des motifs dans un damas simple (feuilleté): couper à la meuleuse ou imprimer les motifs et enlèvement de matière. J'ai fait des dizaines de lames comme ça. Une seule, grande différence: il ne faut jamais couper trop profondément, parce que les couches dans un damas "normal" sont beaucoup plus épaisses que les distances entre les ségrégations de carbure (il ne s'agit pas de filaments) dans un wootz classique.

Van Uuyis, si tu veux produire des motifs encore plus grands (ou plutôt de taille variable selon les besoins), il y a un autre facteur encore plus important: c'est le temps de refroidissement entre liquidus et solidus à la fin de la fusion des lingots. Le plus les dendrites sont grands, le plus grand on peut avoir les motifs.

Il y aura des explications très profondes sur tout ça pendant le knife show de la BKS à Gembloux cette année avec un symposium sur le wootz assez important.

[van Uuyis]

Salut Achim,
Content de te voir ici ! J'essayais de ne pas trop utiliser de termes techniques pour ne pas faire fuir les gens : tu auras remarqué qu'il n'y a que des "forgerons" qui ont posé des questions ! Mais, puisque tu es là, c'est bien sur la vitesse de refroidissement à la fin de la transition de phase que je comptais désormais travailler. Merci d'avoir confirmé l'idée. En effet, les trois lingots issus de la même fusion ont donné le même motif avec des ségrégations qui se développent en filaments fins et alignés dans le sens de l'étirement (répertorié sous le nom de Sham par certains auteurs). En faisant varier la durée de la cuisson à1100°/1150°et la température moyenne de forge, je n'ai réussi qu'à faire varier le nombre de ségrégations par unité de volume et leur taille.
Pour les gravures, je fixe le dessin à l'eau forte, ensuite je grave au burin (pneumatique) et descend les fonds à l'acide.
-van Uuyis

[van Uuyis]

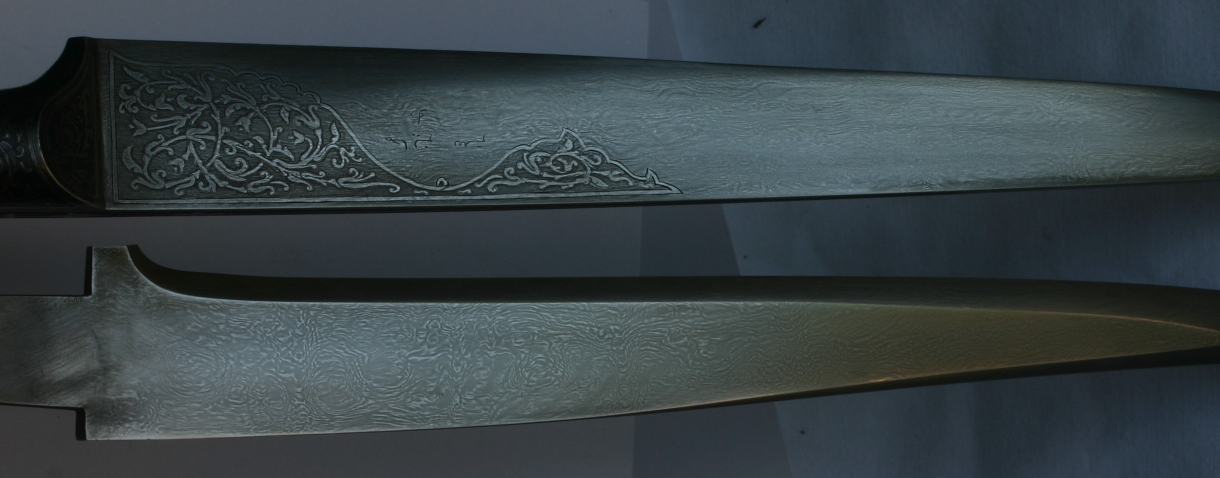

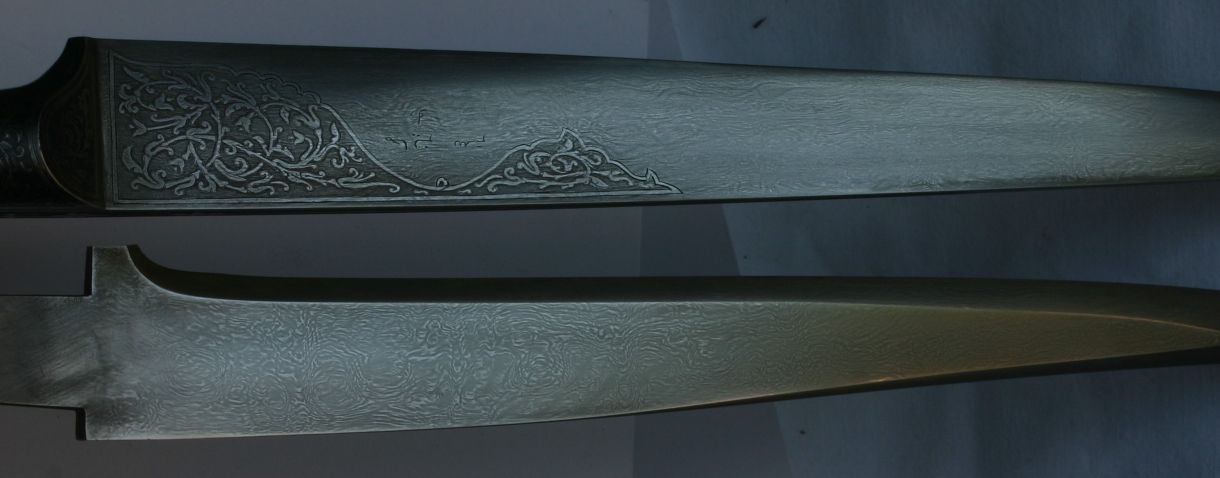

Voici le dernier exemple de motif obtenu en étirant un lingot issu de la même fusion que les précédents (même vitesse de refroidissement). La lame (lame du bas, futur Pesh-kabz) a été forgée à une température plus élevée, ce qui explique des ségrégations plus "grosses", plus espacées et plus "mobiles" dans la matrice.

[Thierry Chevron]

Salut,
Ton Kard est vraiment superbe. Le wootz est magnifique, la gravure, le montage....
Personnellement je trouve un peu aléatoire d'utiliser du charbon. Le taux de carbone résultant est trop variable.
Félicitation, travail remarquable.
Thierry

[van Uuyis]

C'est juste, les taux de carbone du charbon comme l'acier de bas-fourneau ne sont pas connus avec précision. C'était le cas pour les "anciens" (le rôle réel du carbone leur étant inconnu) et c'est ce qui donne toute leur importance aux modes opératoires.
Encore une fois, mon but n'est pas de fabriquer des aciers spéciaux, mais de retrouver une esthétique qui nous fait tous rêver...
J'ai encore du travail !
Merci pour tous ces encouragements.
- van Uuyis

[van Uuyis]

Bonjour,

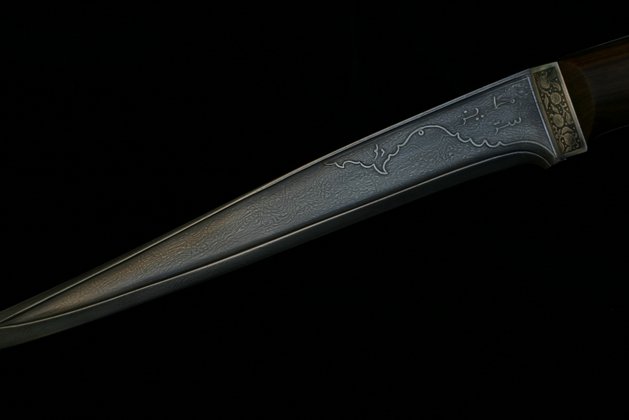

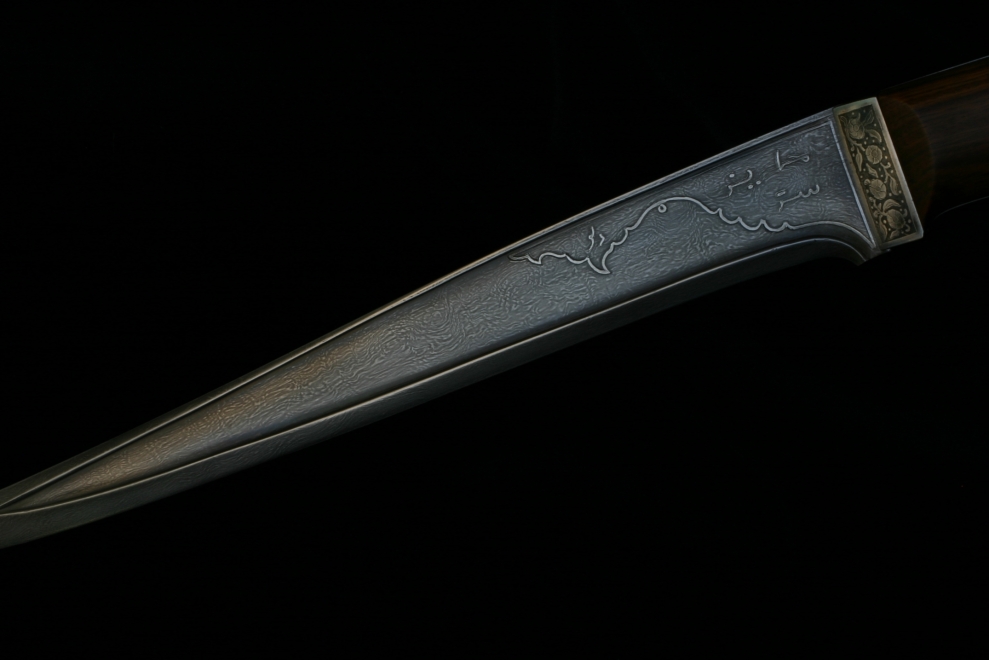

Voilà la lame du pesh-kabz, une fois terminée :

[BDelor]

La ligne de la lame est très belle et très pure. Est-ce que tu as réalisé l'évidement central à la forge ou par abrasion ?
Je suis surpris par la calligraphie sur l'ornementation de la lame, je n’avais jamais vu ce type d'ornement. Est-ce une "interprétation" personnelle ou t'es-tu basé sur une pièce d'époque (que j'aimerais bien voir si c'est le cas) ?

[van Uuyis]

Désolé pour le retard de cette réponse.
La lame a été évidée au burin puis à la pierre avant la trempe. La décoration est inspirée d'un modèle très épuré représenté dans Arms and Armours from Iran, de M M Khorasani, sans aucune gravure à l'intérieur de l"arabesque". A l'inverse des lames de "shamchir", celles des "kard" et des "pesh-kabz" n'étaient pas signées, ici j'ai pris la liberté de le faire dans l' "arabesque" et sans cartouche : la calligraphie est la traduction en arabe de ma signature. Elle est aussi présente sur le kard.
