Anneaux en Damasteel

[cardoso5fr]

J'ai réalisé dernièrement trois petits anneaux en damasteel.
Ce sont des chutes de découpes de lames que l'on ma gentiment données que je reforge pour diminuer l'épaisseur, rectifie, plie à chaud, nettoie avant une, trempe sauvage sous le bruleur de forge (0.8 bar en athmo) pendant 15mn, refroidis sous plaque, et soumets à un revenu au chalumeau au bleu. Puis il y a a nouveau un nettoyage intérieur extérieur, polissage, révélation à l'acide sulfurique, re-ponçage au grain 1200 puis 2000.

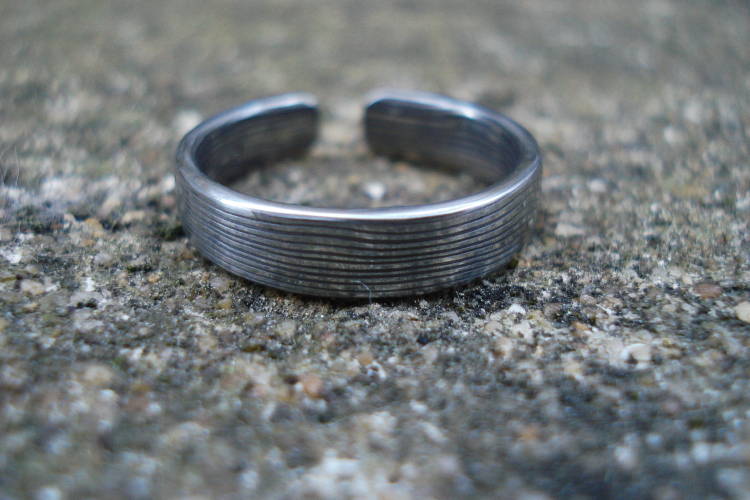

Le première anneau fait 16.5-17 mm de diamètre :

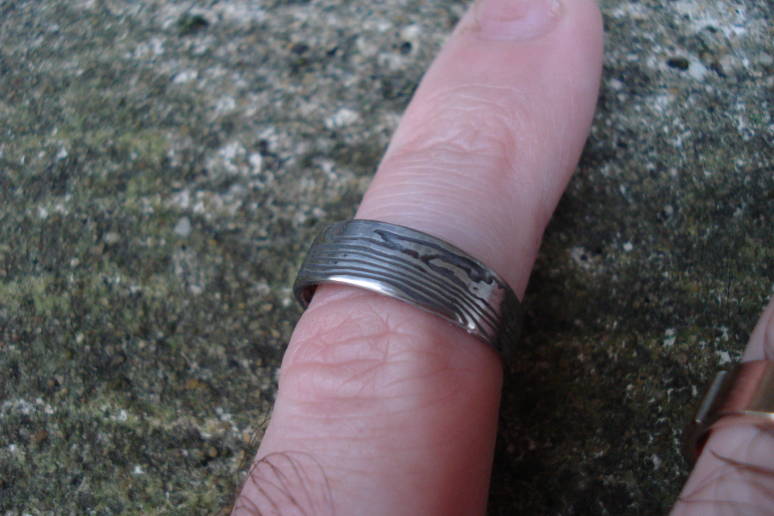

Le second mesure 15 mm de diamètre :

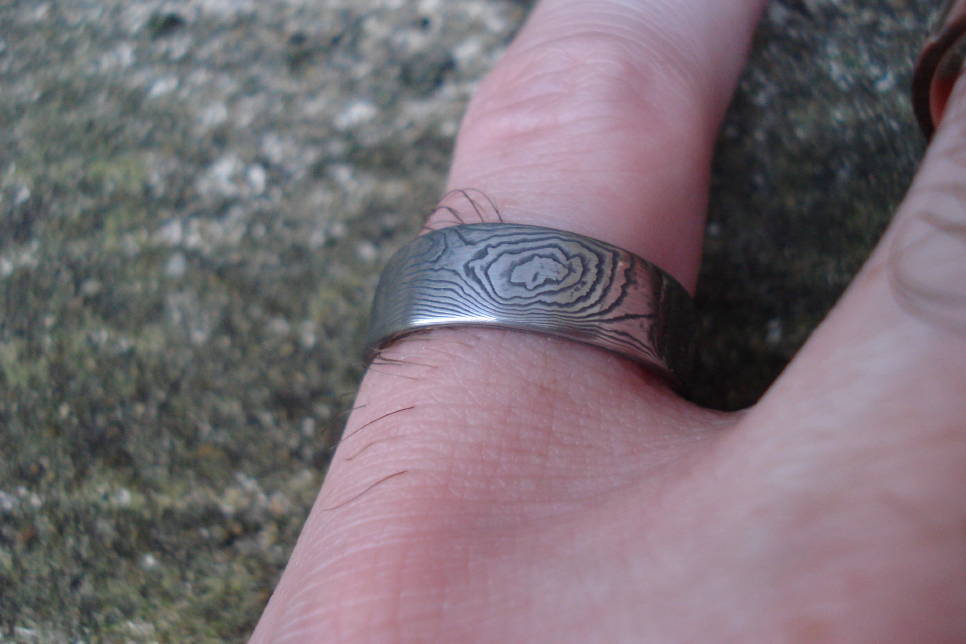

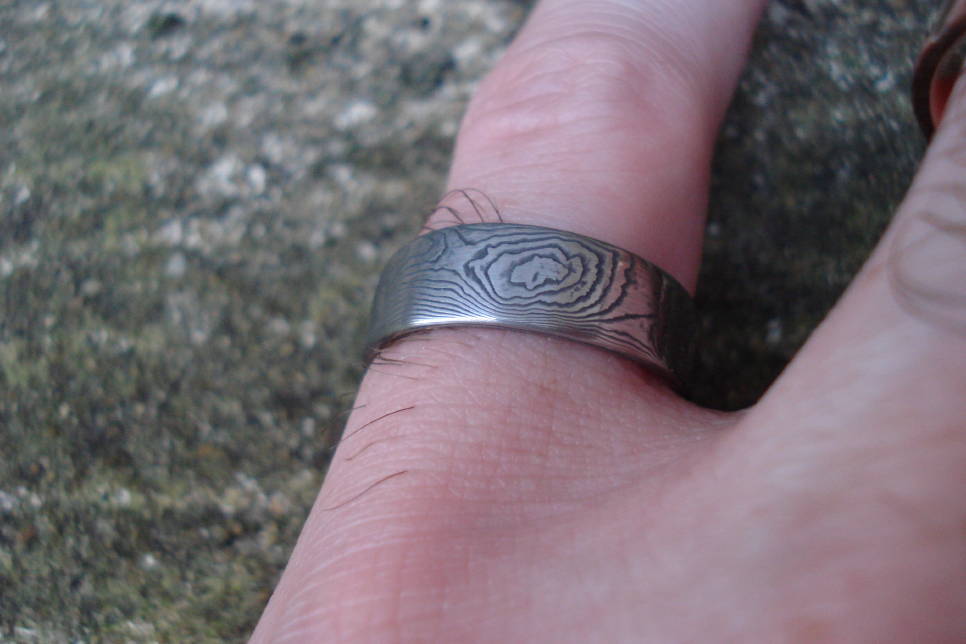

Le troisième mesure dans les 17 mm de diamètre :

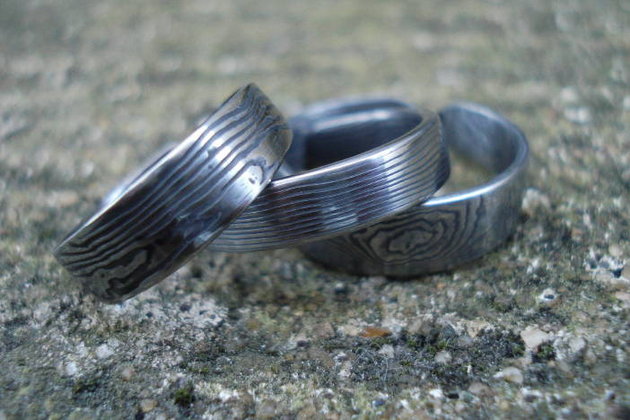

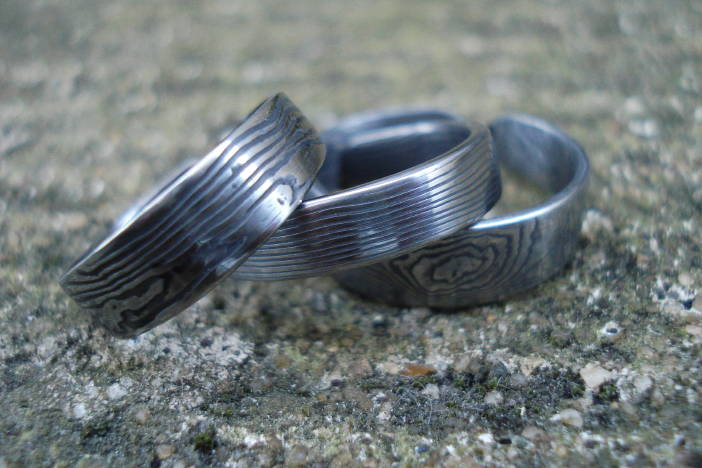

Voici la famille :

[tonyproof]

Joli et c'est une bonne idée de reconversion des chutes.

[cardoso5fr]

Merci, j'apprécie le recyclage.

[BDelor]

Le damasteel révélé à l'acide sulfurique se comporte-t-il comme les aciers carbones révélés au perchlo ? Je veux dire : une révélation poussée entraîne-t-elle aussi une corrosion marquée et un effet de relief ? C'est l'impression que donnent les photos, mais est-ce bien le cas ?

[cardoso5fr]

J'aime bien révéler profondément le damasteel.
Avec le perchlorure, je trouve que c'est moins efficace. L'acide sulfurique de batterie de moto attaque vraiment bien et profondément. Le RWL34 réagit beaucoup moins violemment que le PCM 27. Il résiste bien mieux (enfin je pense que c'est dans cette ordre là). Avec 45mn de bain, j'ai une révélation claire et peu profonde ; avec 1h30, cela commence à être bien profond, ce qui crée les reliefs que j’apprécie vraiment.

[BDelor]

Merci de ces précisions. Cela fait des temps de révélation nettement plus longs qu'avec la combinaison acier carbone / perchlo. C'est utile à savoir.

[cardoso5fr]

Après, peut-être que mon perchlorure est un peu vieux (il doit avoir 5 ans et je le filtre à peu près tous les ans, tous les 6 mois).
Mais avec ce temps dans un petit bain d'acide sulfurique, j'obtiens ce que je veux. Sur de l'acier non inox, j'avais tenté ce genre de temps d'exposition et j'avais des tas de petits "trous" dans ma lame.
