Messagede bryan » Ven 8 Jan 2010 15:18

bonjours
J'ai sous les yeux depuis quelques minutes les diagrammes de traitement thermique , fournis avec les aciers , et je ne comprends pas. Quelqu'un aurait-il l'amabilité de nous faire un petit exposé sur la chose ?
Avec des petites flèches ou quelque chose dans le genre pour savoir ou regarder... ;-)

Je joins un schéma, celui du 100C6 (1.2067) :

Merci a vous.
bryan
bryan

Messages: 637
Inscription: Sam 12 Déc 2009 15:57

Re: Diagramme de traitement thermique TTT : explication

Messagede cardoso5fr » Ven 8 Jan 2010 16:07

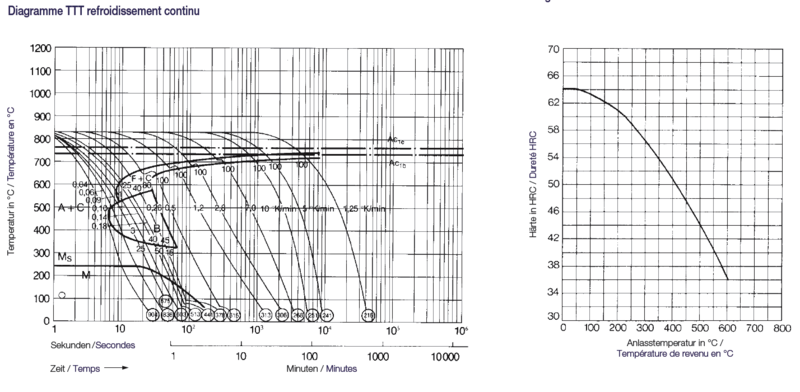

J'aurais du mal à expliquer le diagramme de gauche mais celui de droite représente la courbe de revenu : Température / Dureté.

Dans le principe (et si tout se passe bien), on obtient la dureté maximale lors de la trempe, le revenu permet d'ajuster cette dureté en rapport à l'utilisation finale.

La courbe indique la diminution de la dureté, par rapport à l'augmentation de la température de revenu.
  • Si tu fais un revenu à 150°c, tu auras normalement une dureté de 62 hrc.
  • Si tu fais un revenu à 300°c, tu auras normalement une dureté de 56 HRC
Aprés j'espère que je ne dis pas trop de bétise.
Avatar de l’utilisateur
cardoso5fr

Messages: 1595
Inscription: Ven 10 Avr 2009 14:29
Localisation: Le mans

Re: Diagramme de traitement thermique TTT : explication

Messagede bryan » Ven 8 Jan 2010 20:38

J'ai cru comprendre la même chose, ca me rassure ben. ;-)
Par contre, celui de gauche m'intrigue, et je sens que la clé du bon TTh est là dedans, et cela me saoûle de faire comme tout le monde dit sur les forums, sans comprendre pourquoi...

Edit Forge : Pour mieux voir :
bryan

Messages: 637
Inscription: Sam 12 Déc 2009 15:57

Re: Diagramme de traitement thermique TTT : explication

Messagede AchimW » Ven 8 Jan 2010 21:15

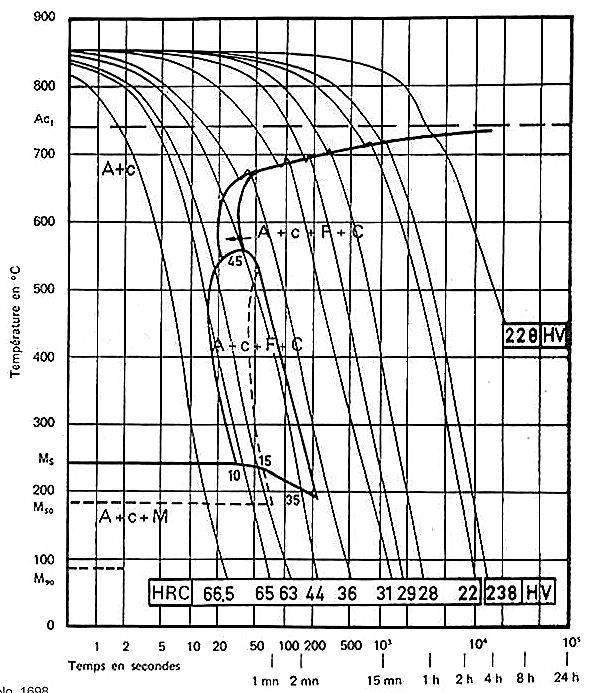

Les courbes de 800 a 0 c'est les différentes vitesses de refroidissement.

Les deux courbes épaisses, c'est

1. en haut, marqué F+C = Ferrite plus carbure libre. Quand on passe dans cette région, on produit pas de martensite mais F +C. Il manque la marque P = Perlite, mais c'est la même région. C'est celle qu'on appelle aussi "nez perlitique".

2. en bas, marqué B = Bainite. Quand on passe dans cette région, on produit pas de martensite mais du bainite.

La ligne Ms, c'est Martensite start. A cette température, la transformation de l'austénite en martensite commence.
Il y a aussi une ligne Mf = Martensite fin, mais elle n'est pas sur ce diagramme parce que pour le 100C6 elle se trouve plus bas que 0° C, dans la rangée de -100° C.

A + C = Austénite plus carbure libre.

Les chiffres dans les courbes c'est les pourcentages de bainite/perlite/ferrite+carbure. Normalement il y a des tels chiffres aussi en bas de la ligne Ms pour montrer les % de M avec la température qui baisse.
AchimW

Messages: 220
Inscription: Jeu 11 Juin 2009 17:40
Localisation: Aachen, Allemagne
