Installer un marteau pilon Vernet


Re: Installer un marteau pilon Vernet

Messagede Roland PINON » Ven 6 Fév 2009 23:51

Salut
Pour les fixations dans le béton, je pense qu'il y a aussi la solution "scellement chimique".
Il faut prendre une cartouche pour les reprises de fer à béton, c'est le plus costaud.

Pour les chocs je pense que ça ne pose pas de problèmes. En effet, je fais de l'escalade et pour équiper les voies
on a fait des tests avec la fameuse marque dont le nom commence par H et fini par i et une tige Ø 14 x120 mm
qui, après collage, reçoit 150 coups de masse de 3 kg résiste encore à 2.5 tonnes en traction axiale (plus on sait pas car le manomètre de la pompe de test était au taquet !)
Le tout c'est de faire une mise en œuvre propre et soignée.

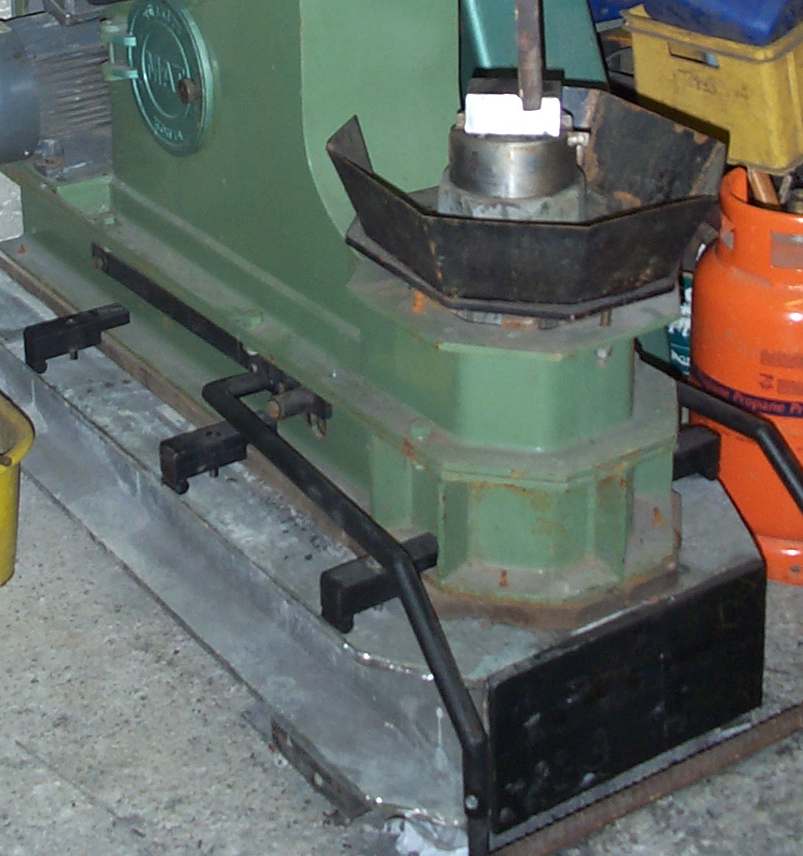

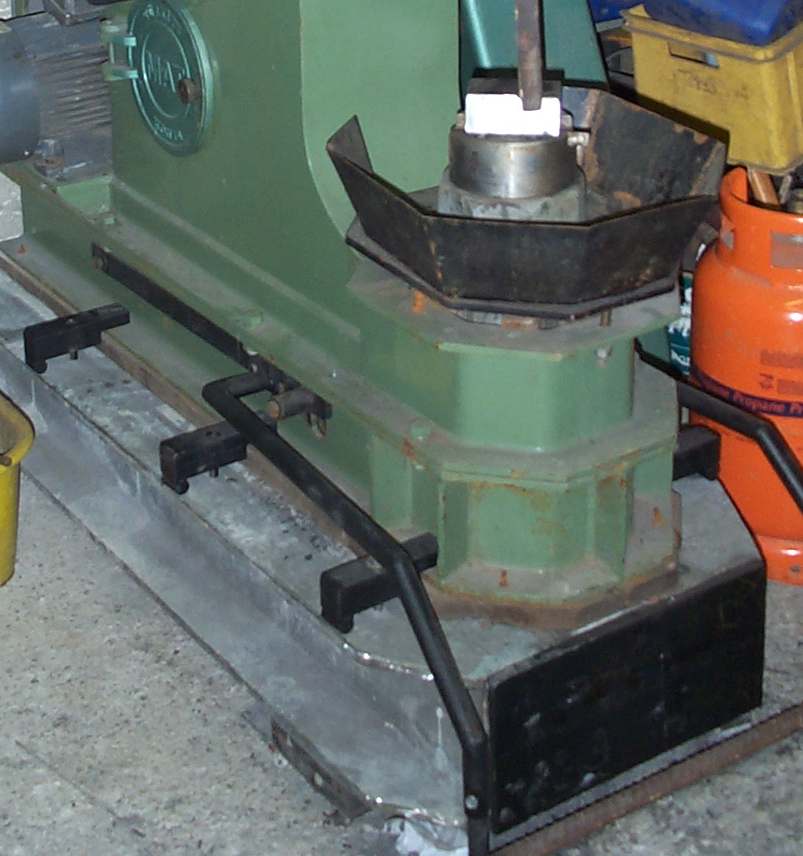

Pour ce qui est de mon pilon je l'ai fixé sur des HEA de 240 soudés ensemble et remplis de ferraille et de béton vibré. Le tout repose sur des semelles en caoutchouc de joint de dilatation de pont et du bois entre le pilon et le socle en HEA.


Je suis aussi dans un vieil atelier en pierre en plein milieu du village ! ... et pour l'instant les murs résistent.
Après tout ce n'est qu'un pilon de 55 kg ......pas les trompettes de Gerico.
A bientôt.
Avatar de l’utilisateur
Roland PINON

Messages: 371
Inscription: Mer 8 Oct 2008 22:33
Localisation: Var

Re: Installer un marteau pilon Vernet

Messagede zac » Sam 7 Fév 2009 09:51

Bonjour,
je ne voulais pas semer le doute !
Voilà le schéma:
marteau-pilon.pdf
(41.66 Kio) Téléchargé 749 fois

J'espère que c'est assez explicite.
Amitiés
Patrice
zac

Messages: 3
Inscription: Lun 19 Jan 2009 21:26
Localisation: Morbihan entre Josselin et Saint-Jean brévelay

Re: Installer un marteau pilon Vernet

Messagede JOGOSSELET » Sam 7 Fév 2009 11:00

Hello à tous,
pour le danger du pilon, t'inquiète Thierry, je sais que c'est dangereux... et je sais m'en servir mais tout peut être dangereux....
... sinon pour l'installation, je vais le faire suivant les schémas que tu as envoyé au départ et j'aviserai au fur et a mesure, j'ai encore pas mal de choses plus importantes a faire avant.
Merci a vous tous pour les renseignements divers. J'enverrais mes résultats prochainement.
Avatar de l’utilisateur
JOGOSSELET

Messages: 70
Inscription: Mar 3 Fév 2009 23:03
Localisation: caouennec-lanvezeac

Re: Installer un marteau pilon Vernet

Messagede thierry loeve » Sam 7 Fév 2009 11:09

Bonjour Jogosselet
Philippe a eu la gentillesse de donner le lien sur le dossier complet d'origine du Vernet n°1.
Tu y trouveras tout ce qu'il te faut .

Zac merci pour ta version qui est aussi valable.

Roland, quel marteau as-tu ?
Le socle que tu montres est intéressant car il montre une version différente d'attache : sur le Vernet, la fixation se fait à travers le socle.
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Installer un marteau pilon Vernet

Messagede Roland PINON » Dim 8 Fév 2009 12:04

Bonjour à tous,

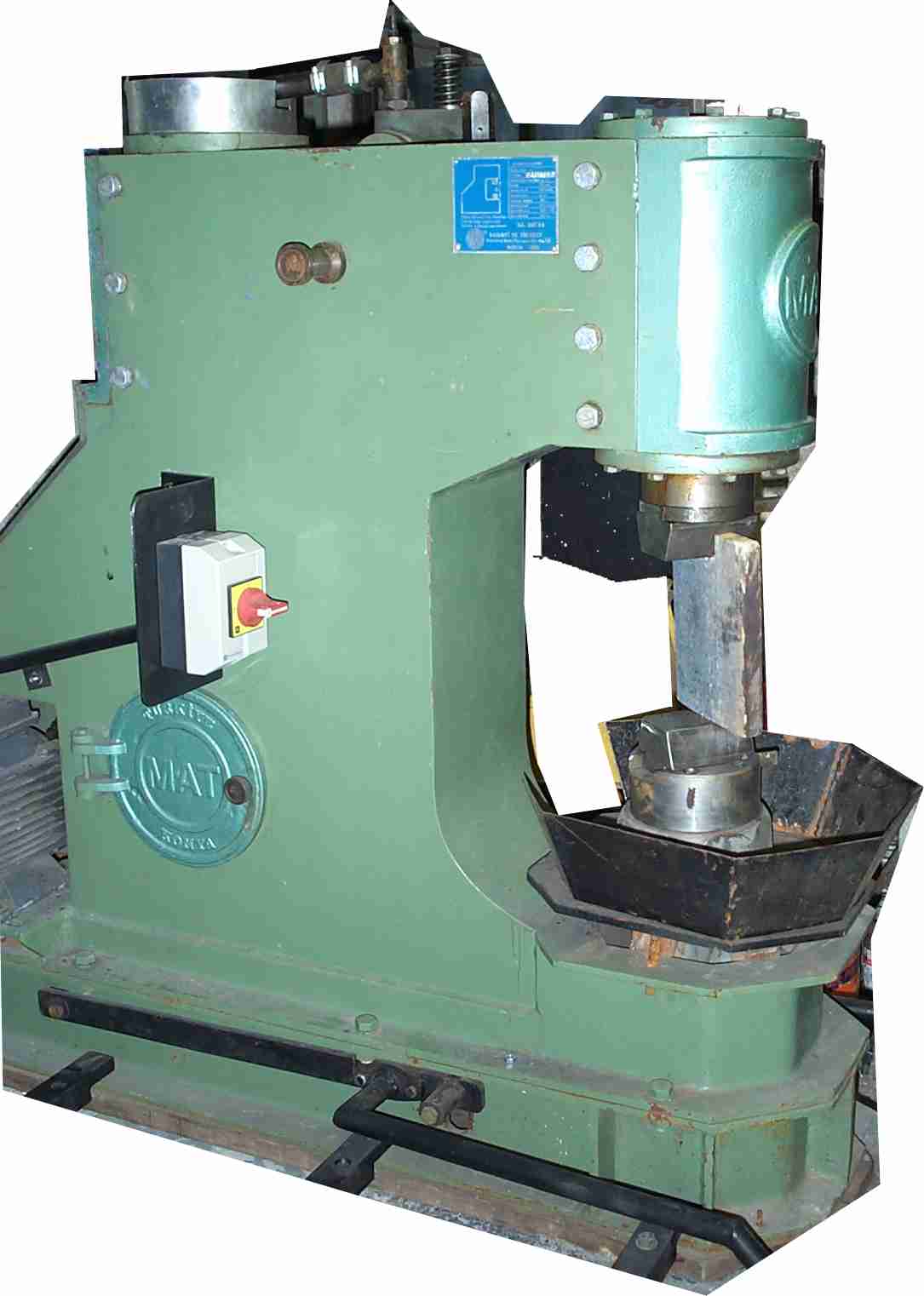

J'ai acheté mon marteau d'occasion en Allemagne et c'est un MATqui a 15 ans.
Je pense que c'est un clone de SAY-MAK ou SAHINLER car il est fabriqué dans la même ville en Turquie et, de plus, plein d'éléments sont identiques.

Pour ce qui est des fixations, c'est une réalisation personnelle et ça ne bouge pas ... pour l'instant !
Ce système était facile à mettre en œuvre car ça évite de déplacer le pilon pour faire le traçage des fixations
puis le perçage ou l'ancrage des goujons... puis la repose du pilon en le soulevant pour le faire passer sur les ancrages.
Bref, ça m'a facilité la vie.

Je conseille de mettre des boulons de classe 8.8 ou 10.8 avec un pas fin et du nylstop pour avoir un bon serrage (les miens sont récupérés sur un pont auto).

Salutations à tous.


Avatar de l’utilisateur
Roland PINON

Messages: 371
Inscription: Mer 8 Oct 2008 22:33
Localisation: Var

Re: Installer un marteau pilon Vernet

Messagede JOGOSSELET » Lun 9 Fév 2009 10:39

Sympa ton pilon, Roland.
merci
Avatar de l’utilisateur
JOGOSSELET

Messages: 70
Inscription: Mar 3 Fév 2009 23:03
Localisation: caouennec-lanvezeac

Re: Installer un marteau pilon Vernet

Messagede bernard » Lun 9 Fév 2009 11:23

De bernard pour le Vernet : il est conseillé de mettre sous le bois des bandes de caoutchouc (tapis) afin de supprimer les vibrations qui peuvent se propager sur la dalle beton de l'atelier.
bernard

Messages: 123
Inscription: Dim 19 Oct 2008 17:35
