Plan et modélisation d'un marteau de forge actionné au pied

[Maillage]

Bonjour,

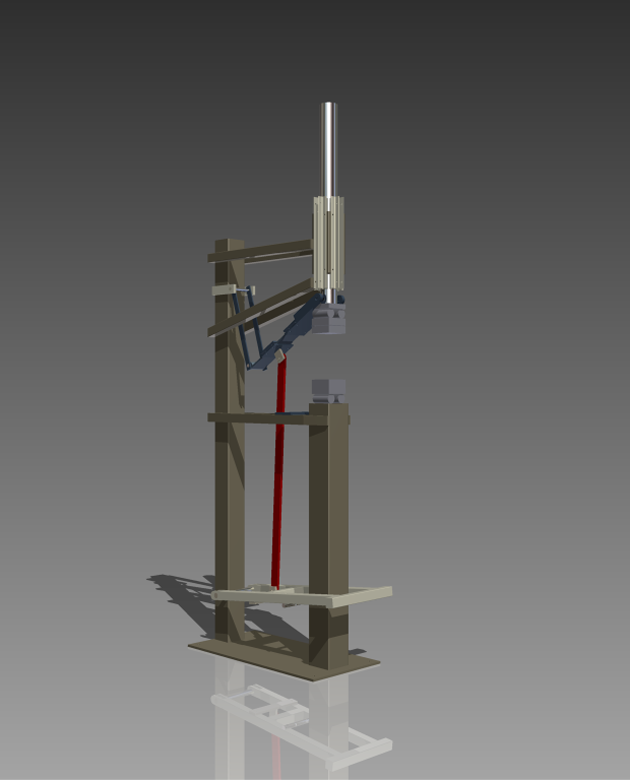

Je suis tombé sur le marteau à pied de Boris, et je me suis amusé à le modéliser :

Je compte faire une mise en plan alors si ça intéresse dites le moi !
Bien à vous !

[tonyproof]

Joli travail, sur quel logiciel as-tu fait cela ?
Si tu as des plans, je suis preneur... voire aussi de la dfn 3D pour faire mes propres plans et éviter que tu les fasses.
Merci d'avance.

[Maillage]

Je ne connais pas la dfn 3d... je travaille sur Autodesk Inventor 2011. C'est un logiciel de conception 3d.
Pour les plans, tu peux t'en charger si tu veux. Je comptais les faire pour achever ce travail mais comme je ne compte pas fabriquer ce marteau pour le moment, ça ne me dérange pas si tu t'en occupes ! Ce serait bien que tu les uploades pour qu'ils soient accessibles à tous !
De quel format as-tu besoin ?

[tonyproof]

Je travaille avec Catia v5, je peux relier de l'igs ou du stp sans problème. Pour les plans, il n'y a pas de soucis, je peux les faire au format tiff ou pdf pour être lisibles par tous.
Je t'envoie un mp pour mes coordonnées mail.

[Maillage]

J'ai bien ton mp. J'ai la possibilité d'exporter en Catia, on fera un essai. J'ai aussi du step mais il me semble que c'est plus solidworks, non ? On peut faire un essai, je t'envoie les fichiers ce soir.

[pascal74]

J'ai aussi du step mais il me semble que c'est plus solidworks, non ?

Le Step est sensé être un format d'échange universel pour la 3D (comme le dxf pour la 2D), mais comme la théorie est la pratique font souvent deux, il peut y avoir quelques soucis.
Pour ce qui est de Solidworks, il vaut mieux lui donner du parasolid qui est le noyau de son modeleur (comme Inventor).
Catia utilisant un autre modeleur, les formats Step ou Iges sont à privilégier (dans le cas où l'export en natif Catia échouerait).

[Maillage]

J'ai exporté en Step et en Catia j'attends de savoir si tout fonctionne. Pour le marteau à pied, la remontée par ressort n'a pas été modélisée, je n'ai traité que l'axe usiné et la platine de réception.
Je pense que tu devrais faire les plans en A4 et pdf, c'est le format que j'avais choisi au départ.

[jpabraham]

Bonjour à vous.

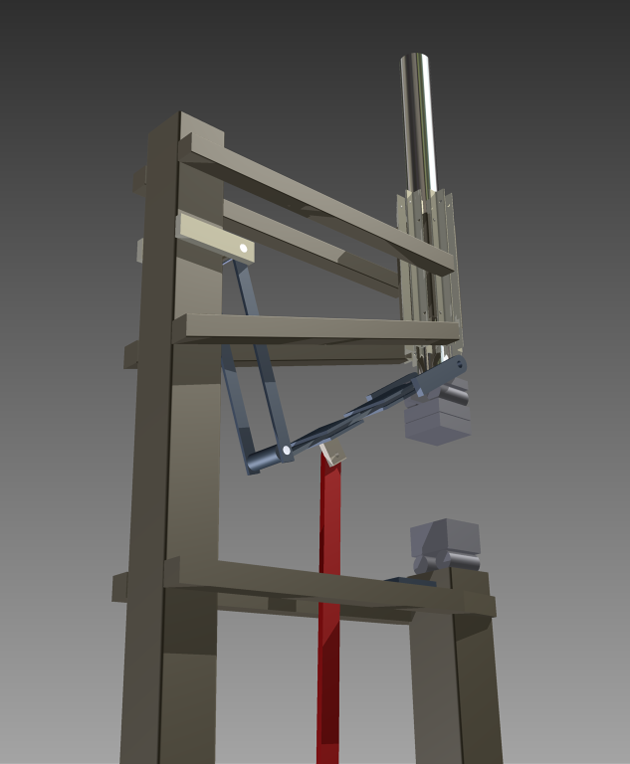

Je vous soumets une remarque : le jeu d'axes - en bleu - sur lequel vient la tige rouge permet un mouvement laxite et donc pour garantir le mouvement linéaire du marteau, vous avez recours à un coulissement. Je pense que cela va causer du frottement et de l'usure.
L'huile qui sera nécessaire risque aussi de tomber sur la pièce.
Je ne suis pas du tout mécanicien, mais je pense à un jeu d'axe en "losange" avec les deux axes mobiles parallèles (comme les lampes de bureau).

Autre remarque : plus le marteau est lourd, plus le ressort de rappel sera puissant, et plus ce sera difficile à faire fonctionner.
Il faudrait donc plutôt un mécanisme qui permettra de soulever le marteau en appuyant au pied et qui retombera avec la gravité + un ressort.
C'est une idée qui demanderait une mise au point : ajuster le ressort pour pouvoir jouer avec la résonance (technique que j'utilise sur une pédale de grosse caisse de batterie et qui permet de n'avoir a redonner que des impulsions pour entretenir le mouvement).

[tonyproof]

Je pense qu'un simple graissage au suif des axes suffira pour le fonctionnement.
De plus, le mouvement avec un système de parallélogramme n'est pas une trajectoire rectiligne.
Avoir un système de mécanisme pour remonter la masse n'est forcement pratique car le mouton est un pilon à pied donc pouvoir donner plusieurs coups d'affilés : s'il faut lâcher la pièce pour remonter le marteau, l’intérêt du mouton est nul.

[Maillage]

Elles ne sont pas modélisées mais sur le guide de la masse, entre les cornières, viennent se poser des roues. 8 roues assurent le guidage de la masse.
Sur les photos originales, elles apparaissent. Tony les as-tu mentionnées sur tes plans ?
Cordialement.
