Plan d'un mouton de forge : marteau actionné au pied


Plan d'un mouton de forge : marteau actionné au pied

Messagede capri600 » Sam 20 Mar 2010 03:00

Bonjour,
avez vous déjà entendu parler de mouton de forge ?
Ce genre d'outil est en fait un marteau articulé monté sur un support et que l'on actionne avec le pied ; ce système par exemple permet de tenir un fer d'une main de l'autre un poinçon une étampe, etc... et de frapper d'une "troisième main".
Je cherche un plan, un croquis de l'engin. Si quelqu'un a une piste, bienvenue.
capri600

Messages: 2
Inscription: Ven 19 Mar 2010 02:14

Re: Plan d'un mouton de forge : marteau actionné au pied

Messagede Roland PINON » Sam 20 Mar 2010 13:28

Salut,
Il y en a un dans ce bouquin qui est un grand classique :
Outils et réalisations en fer forgé
Auteur : Otto Schmirler - Editions : Charles Moreau Editions D'art
Date de parution : avril 2007
ISBN : 2909458431

Avatar de l’utilisateur
Roland PINON

Messages: 371
Inscription: Mer 8 Oct 2008 22:33
Localisation: Var

Re: Plan d'un mouton de forge : marteau actionné au pied

Messagede jimi » Sam 20 Mar 2010 13:31

Il y a également des dessins et un chapitre sur les marteaux à pieds dans "The Art of Blacksmithing".
jimi

Messages: 150
Inscription: Sam 3 Oct 2009 16:54
Localisation: Cévennes gardoises

Re: Plan d'un mouton de forge : marteau actionné au pied

Messagede TARGETTE » Sam 20 Mar 2010 19:28

bonjour à tous,

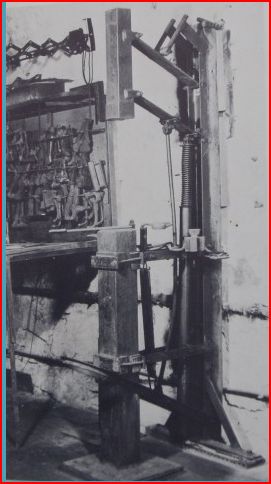

si cela peut t'aider, voila une photo du marteau à pédale décrit dans un livre de ferronnerie de otto schmirler, pour avoir d'autre modèle sur le net : tape treadle hammer, ou marteau à pédale.
TARGETTE

Messages: 6
Inscription: Dim 7 Déc 2008 17:22

Re: Plan d'un mouton de forge : marteau actionné au pied

Messagede boris » Dim 21 Mar 2010 15:11

bonjour,

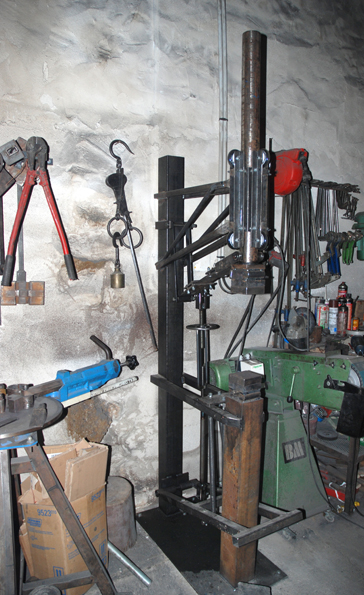

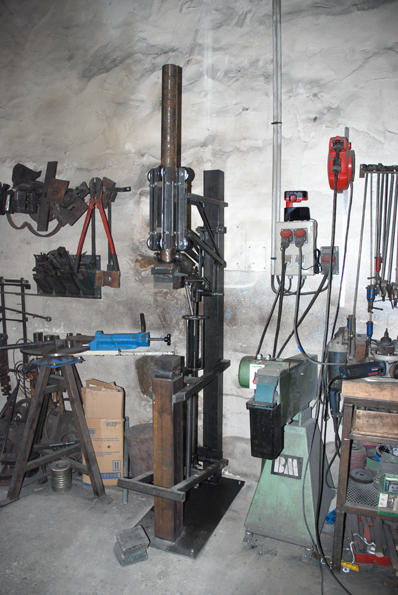

je lis régulièrement ce forum. Je me permets de participer à la discussion car je viens de finir la fabrication d'un marteau à pied. voir photos.


Si cela intéresse quelqu'un, je peux fournir des plans.
Avatar de l’utilisateur
boris

Messages: 20
Inscription: Sam 20 Mar 2010 22:00
Localisation: ornaisons

Re: Plan d'un mouton de forge : marteau actionné au pied

Messagede verdier » Mar 30 Mar 2010 19:14

Je suis intéressé par ce plan de mouton avec la traduction.
C'est une très bonne idée de mettre les plans sur ce forum pour que tout le monde puisse en profiter.
Merci donc.
Rémi
verdier

Messages: 1
Inscription: Sam 27 Mar 2010 14:30

Re: Plan d'un mouton de forge : marteau actionné au pied

Messagede stephane » Mar 30 Mar 2010 22:13

Merci, Boris pour ton offre.
Je serais également très intéressé par des plans.
Qu'en est-il des 'performances' ? J'ai lu que ce genre de marteau était plus indiqué pour travailler avec des outils (poinçons, dégorgeoir, étampes,...) que pour réaliser des étirages. Mais, même si ça n'a probablement rien à voir avec un marteau-pilon, ça doit malgré tout faciliter considérablement le travail !
Quoi qu'il en soit, merci pour le partage.
stephane

Messages: 18
Inscription: Dim 8 Mar 2009 21:00
Localisation: Le Havre, Seine Maritime

Re: Plan d'un mouton de forge : marteau actionné au pied

Messagede boris » Jeu 1 Avr 2010 14:08

En effet, cela n'a rien à voir avec un marteau pilon si on doit le comparer à quelque chose, ça serait plutôt à quelqu'un (le frappeur). Le mouton remplace le frappeur de devant. Il permet de bien placer son outil sur sa pièce et de donner "un coup sec". La force dégagée est plus élevée qu'un marteau à une main. Côté utilisation, c'est idéal pour le rainurage, dégorge-age et emboutissement .... J'ai fait des trous renflés avec ! Encore un outil qui a comme limite notre imagination.

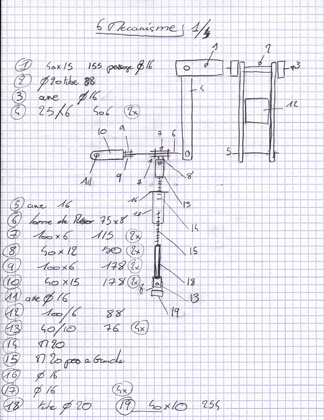

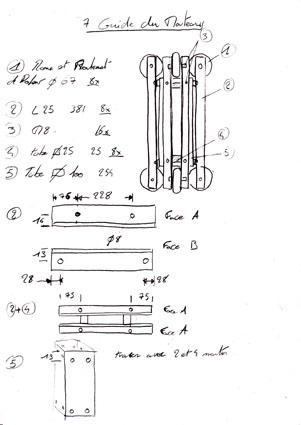

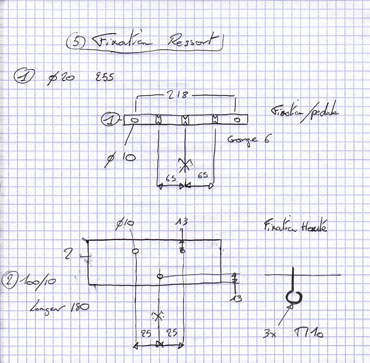

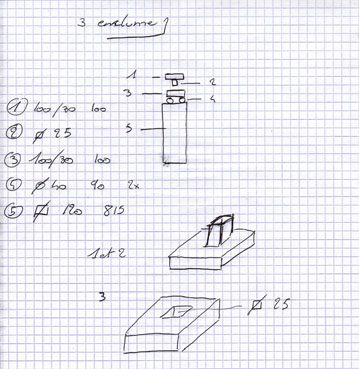

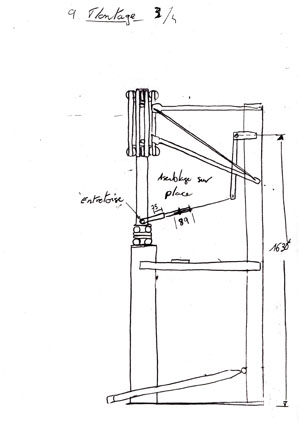

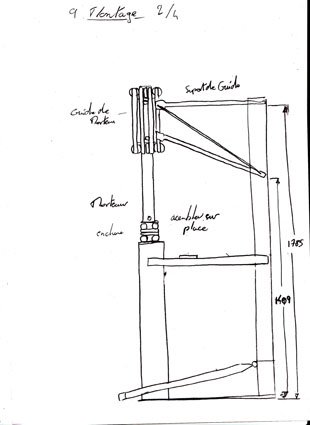

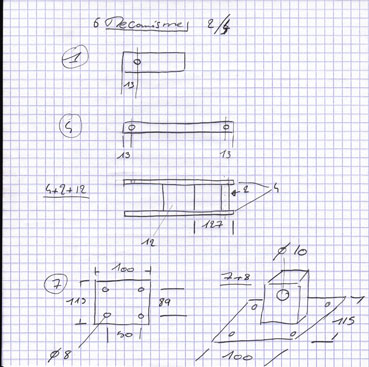

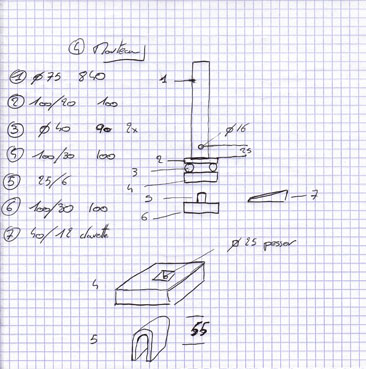

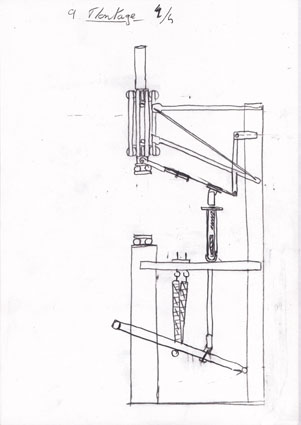

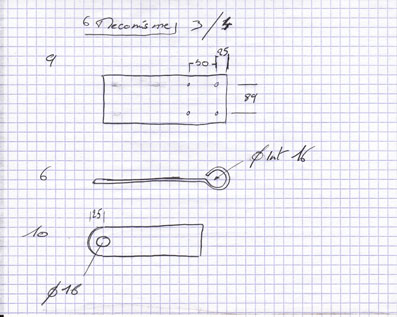

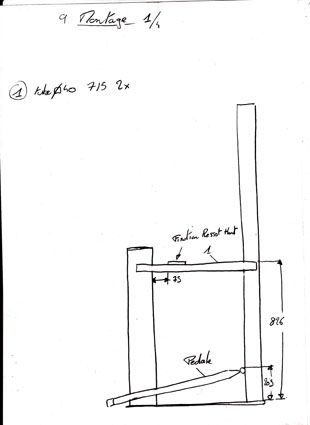

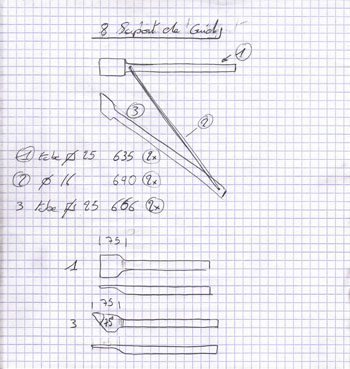

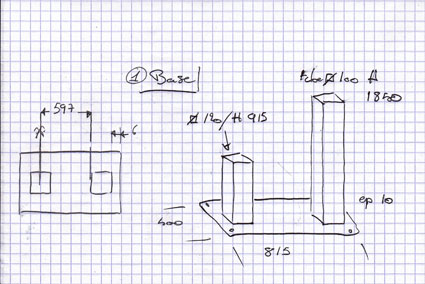

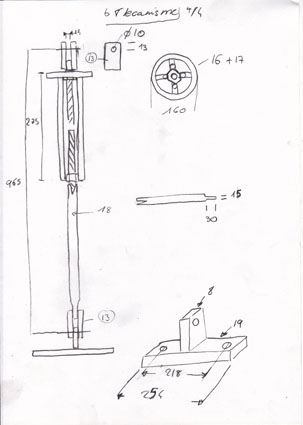

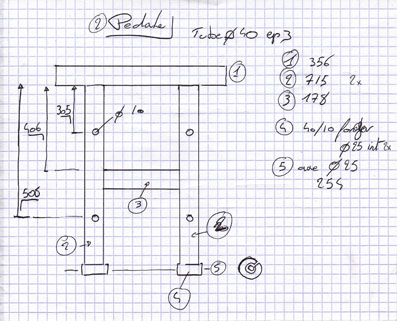

Je vous fais parvenir ci-dessous les plans. Attention la réalisation est simple, mais demande d'être très précis dans le perçage (emplacement et diamètre) ; cet outil subit pas mal de vibrations et de chocs, donc il demande une bonne résistance pour le boulonnage : je vous conseille des écrous freins ou écrous et contre-écrous. Pour les axes, utilisez au moins de l'acier étiré. Pour les ressorts, je les ai fait faire (voir fabriquant sur le net). Une fois le montage effectué, il faut peser l'ensemble des pièces à remonter par les ressorts, et demander 3 ressorts à la tension initiale de 1/3 de ce poids.
Bonne réalisation à tous.
Boris

Avatar de l’utilisateur
boris

Messages: 20
Inscription: Sam 20 Mar 2010 22:00
Localisation: ornaisons

Re: Plan d'un mouton de forge : marteau actionné au pied

Messagede stephane » Jeu 1 Avr 2010 21:02

Merci beaucoup, Boris
J'espère avoir la possibilité de me lancer ; ça a l'air d'être un vrai plus dans un atelier.
Et félicitation pour ton travail en général. J'ai visité ton site : j'aime la variété des styles et des formes.
Une mention toute particulière pour tes assemblages : un vrai plaisir pour les yeux !
Bonne forge.
Steph
stephane

Messages: 18
Inscription: Dim 8 Mar 2009 21:00
Localisation: Le Havre, Seine Maritime

Re: Plan d'un mouton de forge : marteau actionné au pied

Messagede Baptor » Sam 3 Avr 2010 14:49

Magnifiques les croquis !
Connais-tu la force d'impact approximative de ce procédé ?
Le choix de la masse "tombante" change est elle importante dans la puissance du système ? Ou c'est la force que l'on met au pied qui fait le plus de travail.
Merci d'avance.
Baptiste
Avatar de l’utilisateur
Baptor

Messages: 199
Inscription: Ven 19 Mar 2010 19:11
Localisation: Savoie / Paris / Provence
