Messagede Metal Connexion » Lun 5 Avr 2010 09:09

Bonjour,
en effectuant des recherches sur les forges portatives de l'artillerie, je viens de tomber sur un document qui pourra peut-être intéresser certains membres. Il s'agit de plans de forges exposés par M. Ernest Enfer à l'Exposition Universelle de 1900 (Paris).
La copie n'étant pas libre de droit, je vous indique les liens pour trouver 2 plans de forges portatives et deux de forges à 3 feux :
- Forge à plateau mobile avec robinet pour changer la direction du vent et alimenter un chalumeau à gaz ; employée pour le brasage des pièces d'artillerie : lien
- Forge portative à ventilateur pouvant marcher à volonté à la main ou électriquement : lien
- Forge munie d'un régulateur métallique de démarrage, employée dans les arsenaux et les chantiers de Marine : lien

Exposition universelle internationale de 1900 à Paris. Rapports du jury international
Volume Groupe XVIII. - Armées de terre et de mer. Première partie. Classe 116
Adresse Paris : Imprimerie nationale, 1903
Collation [4]-518 p. : ill. ; 29 cm
Cote CNAM 8° Xae 582.1
Droits réservés - CNAM - http://cnum.cnam.fr/
Avatar de l’utilisateur
Metal Connexion
Administrateur du site

Messages: 7531
Inscription: Jeu 3 Juil 2008 22:29

Re: Plans de forges pour usage militaire : artillerie, marine...

Messagede alpin » Lun 5 Avr 2010 18:29

Bonsoir, un début de réponse concernant les forges employées par l'artillerie française :
-Voitures des équipages miliaires de modèles communs à plusieurs services dont les forges :

- forge modèle 1876 et modèle 1876-1897

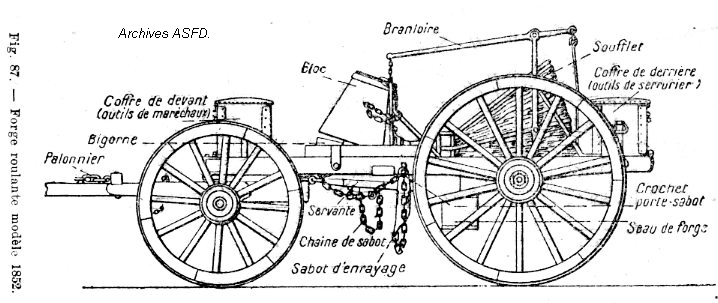

- forge roulante modèle 1852 (voir pièce jointe).
- forge roulante modèle 1892
et fourgon modèle 1890 et modèle 1903.
alpin

Messages: 13
Inscription: Sam 3 Avr 2010 15:42

Re: Plans de forges pour usage militaire : artillerie, marine...

Messagede alpin » Mar 6 Avr 2010 13:17

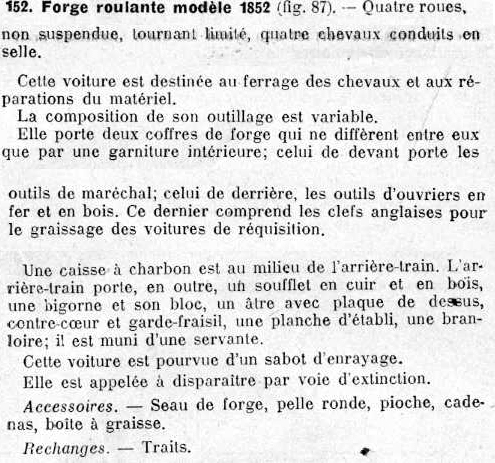

Texte pour l'illustration du modèle 1852 :
alpin

Messages: 13
Inscription: Sam 3 Avr 2010 15:42

Re: Plans de forges pour usage militaire : artillerie, marine...

Messagede alpin » Mer 7 Avr 2010 18:10

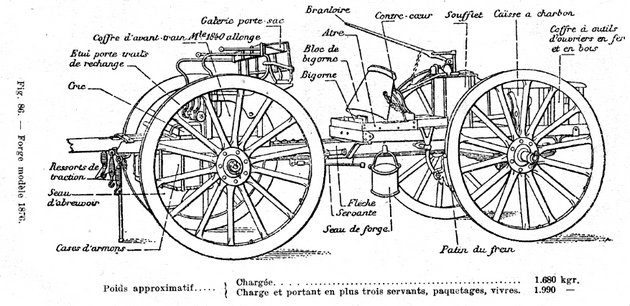

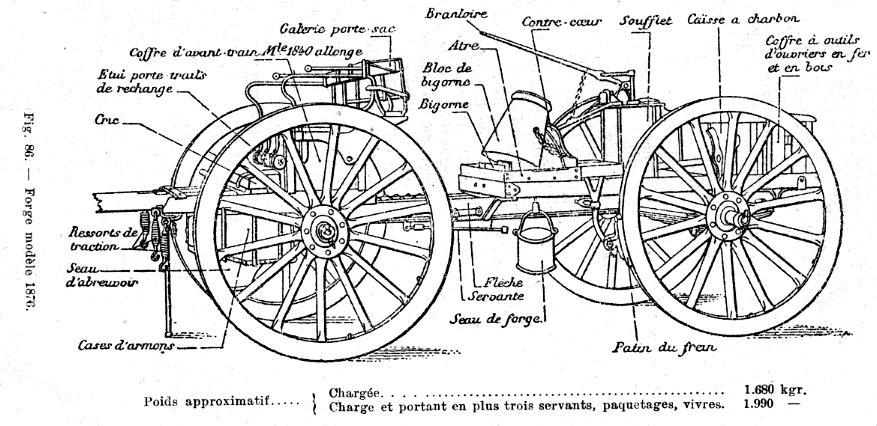

Un autre modèle : celui de 1876 !
alpin

Messages: 13
Inscription: Sam 3 Avr 2010 15:42

Re: Plans de forges pour usage militaire : artillerie, marine...

Messagede alpin » Ven 9 Avr 2010 09:43

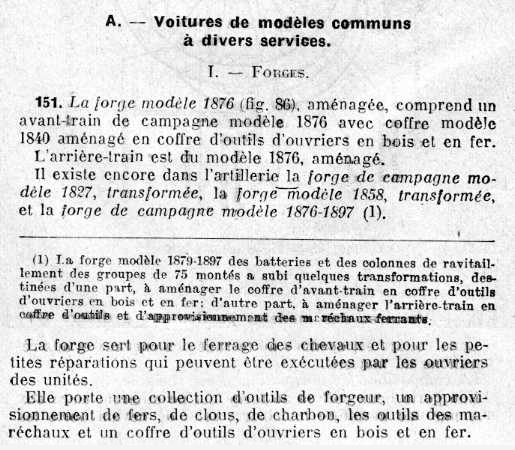

Description pour le modèle 1876 :
alpin

Messages: 13
Inscription: Sam 3 Avr 2010 15:42

Re: Plans de forges pour usage militaire : artillerie, marine...

Messagede alpin » Ven 9 Avr 2010 18:53

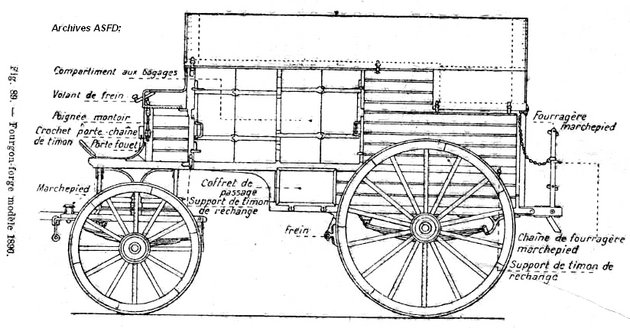

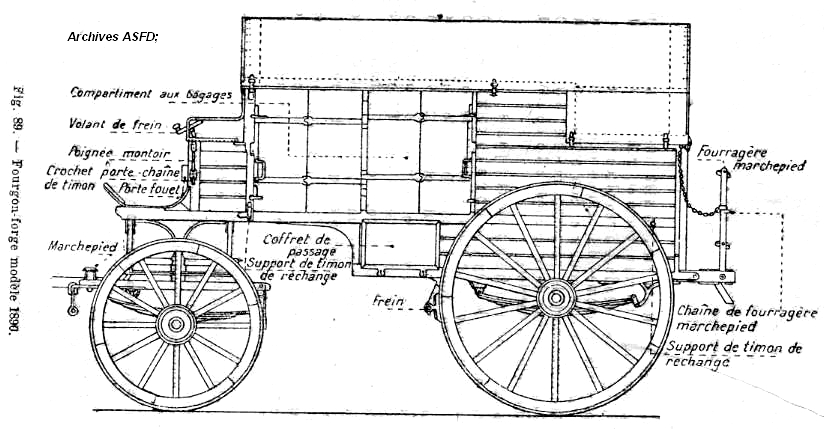

Fourgon forge modèle 1890 :
alpin

Messages: 13
Inscription: Sam 3 Avr 2010 15:42

Re: Plans de forges pour usage militaire : artillerie, marine...

Messagede alpin » Sam 10 Avr 2010 15:40

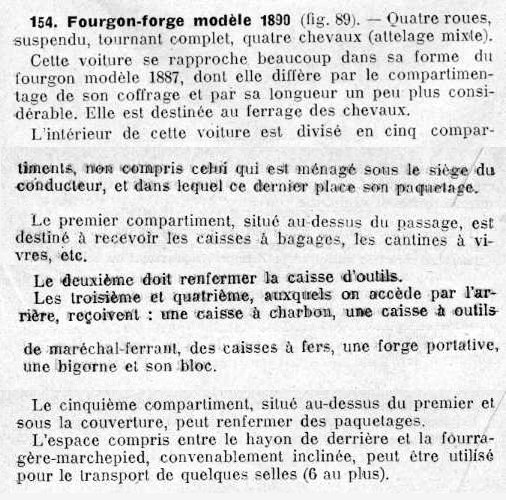

Légendes pour le modèle 1890 :
alpin

Messages: 13
Inscription: Sam 3 Avr 2010 15:42

Re: Plans de forges pour usage militaire : artillerie, marine...

Messagede alpin » Lun 12 Avr 2010 18:00

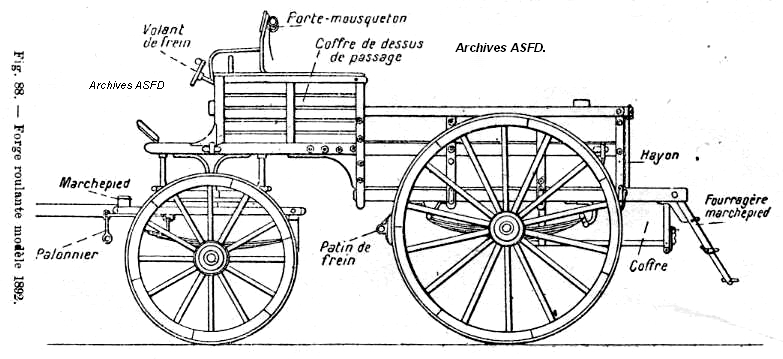

Forge roulante modèle 1892 :
alpin

Messages: 13
Inscription: Sam 3 Avr 2010 15:42

Re: Plans de forges pour usage militaire : artillerie, marine...

Messagede alpin » Lun 12 Avr 2010 20:22

Légende du modèle 1892 :
alpin

Messages: 13
Inscription: Sam 3 Avr 2010 15:42

Re: Plans de forges pour usage militaire : artillerie, marine...

Messagede alpin » Mar 13 Avr 2010 19:03

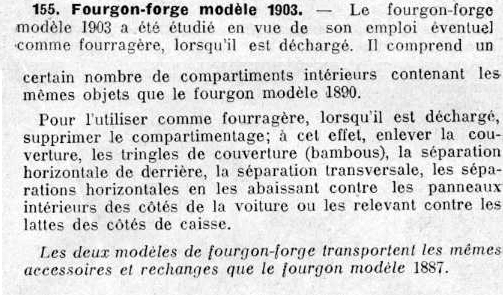

Fourgon forge modèle 1903 (sans illustration) :
alpin

Messages: 13
Inscription: Sam 3 Avr 2010 15:42
