Trappe de réglage d'air d'une forge

[thierry loeve]

Bonjour,

suite à de nombreux sujets sur le construction d'une forge et principalement sur le réglage du vent, je fais un petit rappel sur un mécanisme simple qui est fort utile et qui en principe devrait équiper chaque forge.

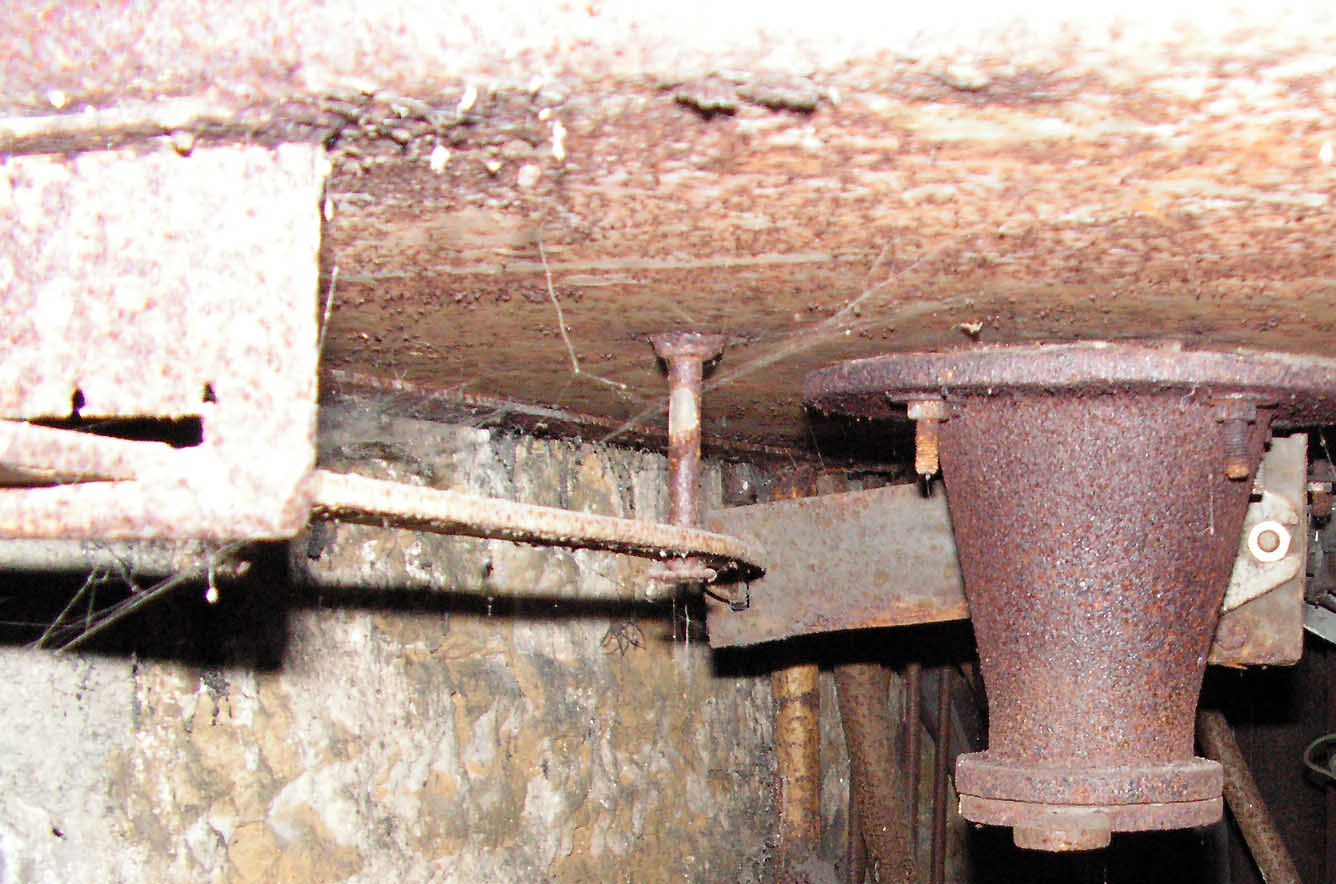

Voici un exemple de montage : il s'agit d'une trappe qui traverse le tuyau d'arrivée d'air entre la soufflerie et la tuyère.

En actionnant un fer plat monté sur un axe et traversant librement la plaque, on ferme ainsi plus ou moins le débit.

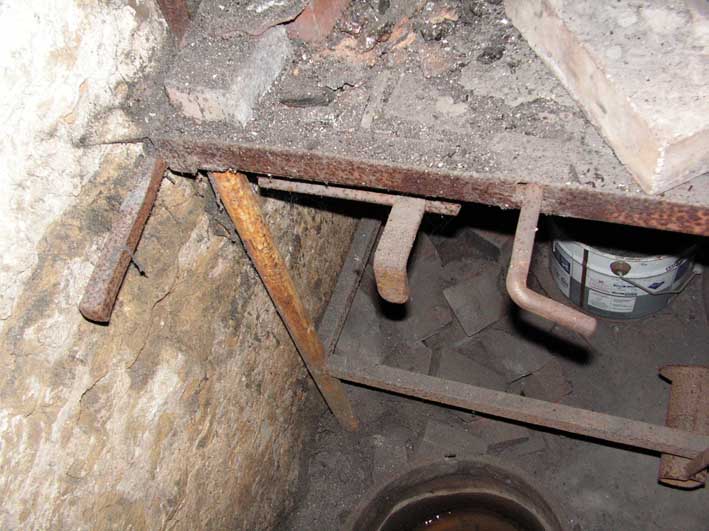

Voici la manette (au milieu) traversant un fer plat évidé soudé au châssis.

[gavroche]

Est-ce donc un système à guillotine ?
N'y a-t-il a pas de fuite sur les côtés ?

[thierry loeve]

Le passage de la plaque est ajusté de façon à laisser le minimum d'espace pour que celle-ci puisse coulisser. La déperdition d'air est minime, d'autant que la plaque ne sort jamais complètement.

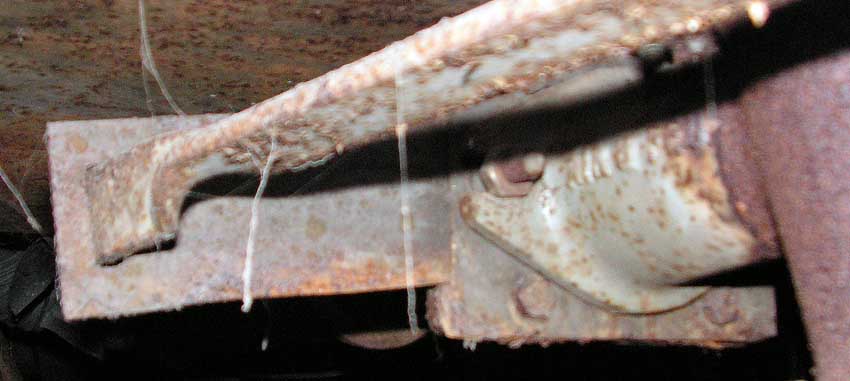

La course est réglée par la plaque évidée que l'on voit sur la 3ème photo.
