Couteau pliant framelock à ouverture assistée

[kof]

Bonjour à tous !
Aujourd'hui je vous présente un couteau pliant framelock à ouverture assistée.
J'ai eu pas mal de soucis pour réaliser ce couteau, surtout à cause de matériels ou machines-outils que je n'ai pas et qui m'auraient bien aidé. Mais bon, j'y suis quand même arrivé.
C'est un prototype (bien avancé quand même), et plusieurs choses sont à revoir, notamment la découpe du liner et la position de la butée de liner. Et puis il faut que je trouve un système de blocage de lame en position fermée.

Je suis parti de la forme du Det et je l'ai transformé en framelock avec ouverture assistée.

La lame est en XC75, avec trempe sélective à l'argile non révélée. (Le microbillage fait ressortir la ligne de trempe, mais sur les photos, ça ne rend pas bien.)
Platine et frame sont en titane.
Les plaquettes sont en G10, microbillées, huilées.

• La longueur totale est de 21.7cm.
• La longueur Manche (pointe avant - pointe arrière) est de 12.7cm.
• La longueur de lame est de 9.8cm.
• La largeur au plus large atteint 35mm (ce qui fait 12mm de lame sous le manche).
• L'épaisseur est de 3.2mm.

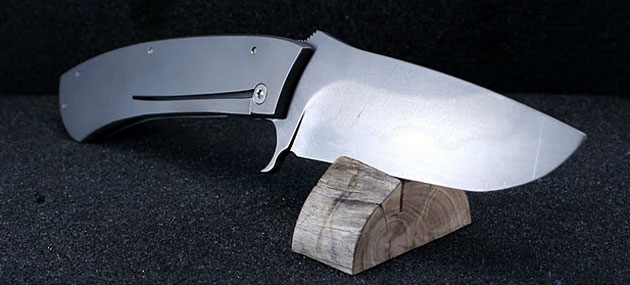

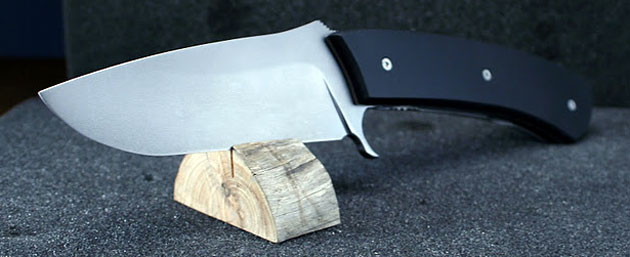

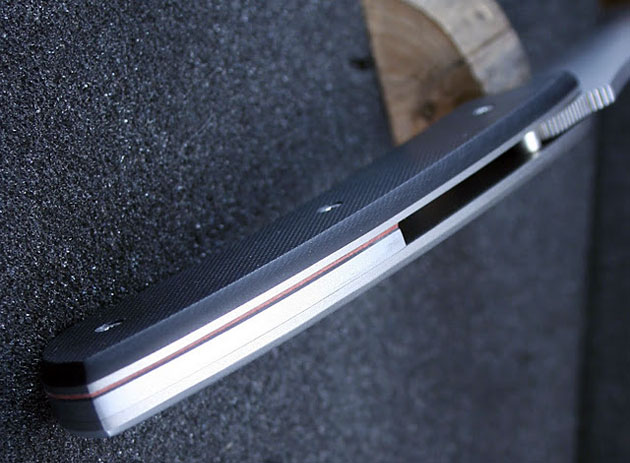

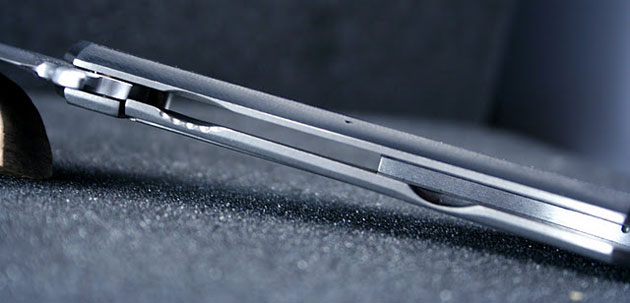

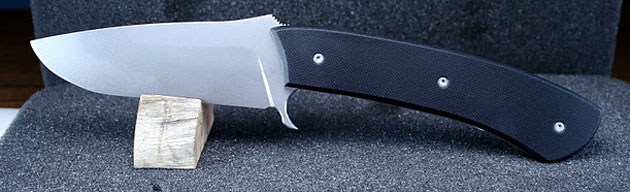

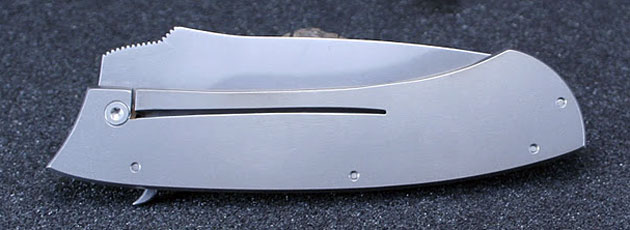

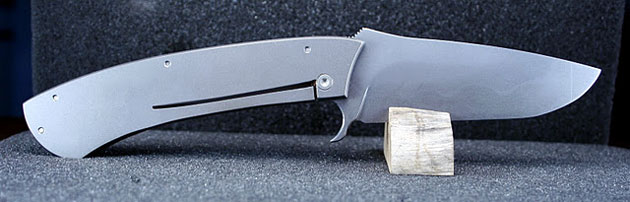

Allez, place aux photos et une petite vidéo du fonctionnement :

Et voici la vidéo pour le fonctionnement :

[cardoso5fr]

As-tu un ressort pour l'ouverture assistée ? Est-ce que ce n'est pas plus un flipper qu'un pliant à ouverture assistée ?

Pour la trempe sélective, as-tu trempé la partie en contact avec la butée ? (C'est idiot mais dans mes premiers, je n'y avais pas forcément pensé).

Pour la rétention de lame en position fermée, normalement on utilise une bille de rétention. La bille se place sur le lock et vient se loger dans un petit trou dans la lame.
SI c'est un mécanisme vraiment avec assistance à l'ouverture, j'aime bien le système du chive de Kershaw pour bloquer le système de ressort, simple et efficace.

[kof]

Salut Ben.
Oui, il y a un ressort qui est encastré dans la plaquette en G10 et pris en sandwich entre cette plaquette et la platine titane. C'est une adaptation du système de Keneth J. Onnions.
Pour la définition, oui c'est un flipper, mais je pensais que c'était la même chose flipper ou ouverture assistée.
La butée est trempée.
J'ai mis une bille sur le liner et la lame est percée pour la position fermée, mais je pense que ce n'est pas suffisant au moins sur le plan de la sécurité.
Je vais aller voir le système dont tu parles, mais depuis j'ai une autre idée. Modifier légèrement le flip de façon à ce qu'il ne dépasse pas et faire une échancrure sur le frame pour y avoir accès. Enfin, il faut que je vois si c'est réalisable et fonctionnel.
Merci et bon dimanche.

[cardoso5fr]

Un flipper c'est un couteau qui s'ouvre avec le "flipper", la petite excroissance sous le talon de la lame. L'ouverture assistée, c'est pour le système de ressort.
Pour le chive, c'est relativement simple, je pense, à mettre en œuvre ; pas très classe, mais bon. Après, je n'ai jamais fait ce genre de système.
