Messagede Dom » Sam 6 Mar 2010 15:06

Bonjour
Voila j'ai un petit souci (enfin un grand) : j'essaie de former une main courante acier sur un carré de 20 façonné par mes soins. C'est une main courante débillardée. Le débillardage de la sous lisse s'est bien passé mais je dois monter dessus une main courante moulurée.
Quand je la cintre, il y a d'importantes déformations sur les cotés de la main courante (ça donne le mal de mer, si vous voyez ce que je veux dire). J'ai fabriqué une cintreuse maison avec 3 galets montés sur une plaque de tôle avec laquelle j'ai obtenu mes meilleurs résultats.
Ma question : Y a-t'il une vraie méthode de cintrage, le débillardage me faisant moins peur une fois que j'aurai obtenu le cintrage correct. Merci de vos réponses.
Dom

Messages: 2
Inscription: Sam 6 Mar 2010 14:50

Re: Débillardage d'une main courante en acier

Messagede Roland PINON » Sam 6 Mar 2010 19:54

Salut Dom,
si il s'agit d'une courbe constante voici la méthode "maison" que j'ai mise au point avec une cintreuse à galets :
Je mesure la longueur de la fibre neutre de la main courante, ce qui me donne la longueur du morceau à cintrer.
Ensuite je mesure l'angle de rotation de cette partie de main courante en projection au sol, ce qui me permet de tracer à l'atelier au sol l'arc de cercle (avant débillardage) que je dois reproduire (après un petit calcul du genre X cm sur 180° = 2X sur 360°donc diamètre = 2X divisé par π ).

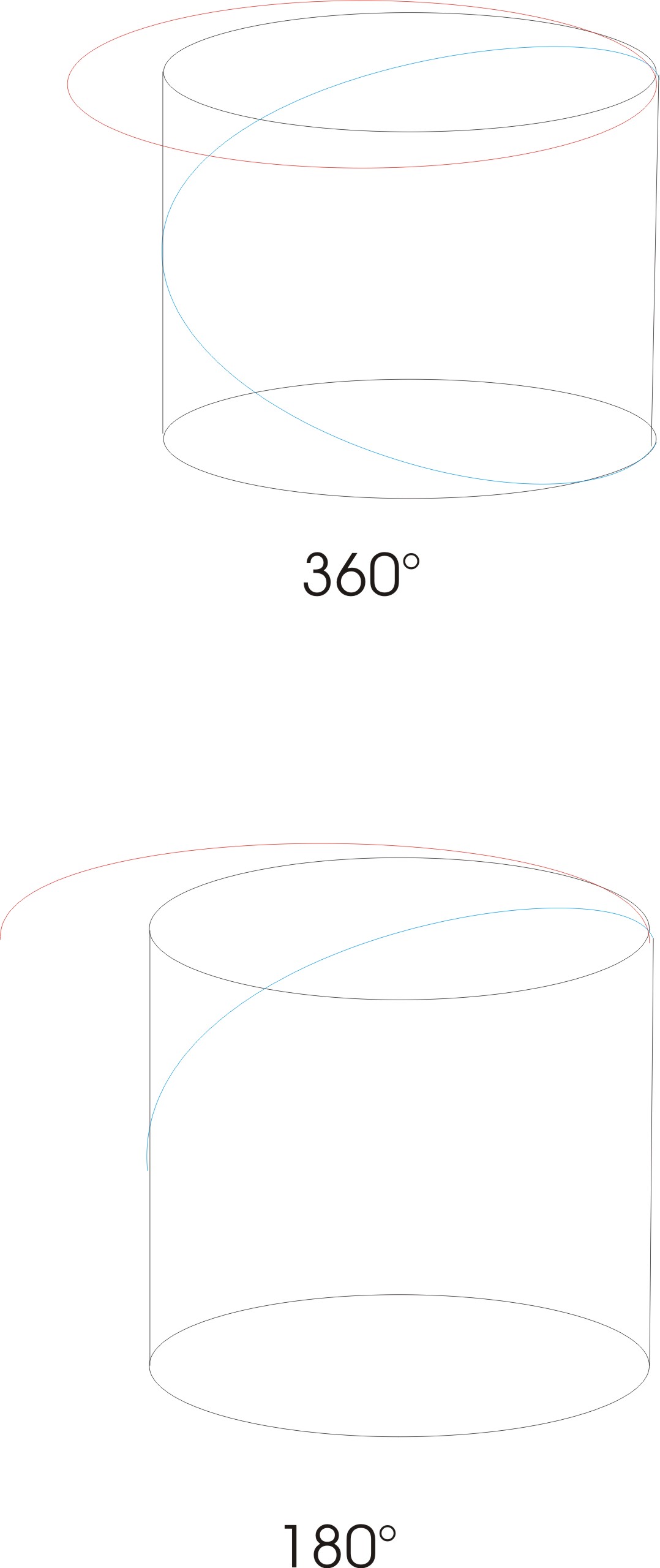

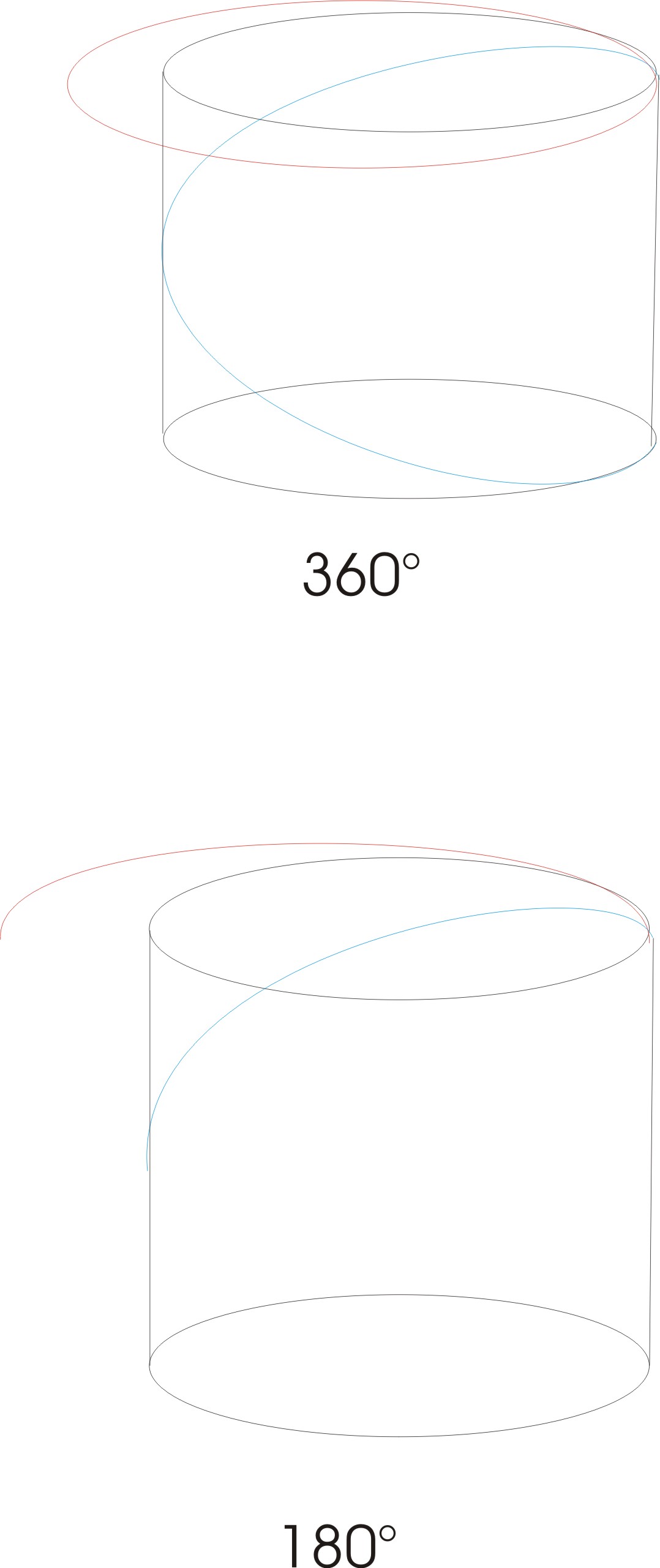

Pour mieux faire comprendre, je dirais qu'il y à 2 constantes avant et aprés débillardage : la longueur de la fibre neutre et l'angle de rotation. Seul le diamètre du cylindre va varier et être de plus en plus petit au fur et à mesure que la pente de l'escalier augmente. Dans les dessins la courbe rouge à la même longueur et le même angle de rotation que la bleue :

Si c'est une grande pièce, je fabrique des 1/4 de tour plus maniables. Ensuite, tu la débillardes avec la chèvre dont Thierry nous a donné le plan dans le sujet : Le débillardage en ferronnerie - info et conseils.
Malgré tout, si tu as une cintreuse faite maison, il faut que tu fabriques des flasques qui vont maintenir la main-courante sur champ pendant son cintrage sinon elle va tout faire pour échapper à la contrainte que tu lui imposes.
Bref on comprend pourquoi c'est, sans doutes, l'opération la plus ardue de notre métier !
Avatar de l’utilisateur
Roland PINON

Messages: 371
Inscription: Mer 8 Oct 2008 22:33
Localisation: Var

Re: Débillardage d'une main courante en acier

Messagede Dom » Sam 6 Mar 2010 20:57

Merci pour ta réponse, je vais essayer de parfaire le guidage de la main courante.
Dom
Dom

Messages: 2
Inscription: Sam 6 Mar 2010 14:50
