Fabrication d'un acier sandwich C130 et vieux fer

[Stéphane Détrait]

Voila mon résultat de premier acier sandwich en C130 et vieux fer : trousse de départ 6cm de long 6mm de C130 et 9 mm de part et d'autre de vieux fer.

La méthode employée est la suivante :

1/ blanchir les éléments,
2/ cordon de soudure et trainard,
3/ chauffe au rouge orangé puis borax,
4/ chauffe au blanc : le métal et le borax bouillonne, couleur bien uniforme, la flamme de la Proforge semble verte,
5/ 1ère frappe : 4 coups d'un coté,
6/ nouvelle chauffe puis frappe de l'autre coté 4 coups,
7/ mise en chauffe puis frappe de consolidation pour soudure,
8/ étirage a sur la bigorne pour arriver à 15 cm de long et 5 mm d'épaisseur et forge de la pointe seule (pas d'émouture).

Bilan : la soudure semble bonne, tout reste en place lors de l'étirage.
L'âme centrale semble centrée en son milieu mais pas sur les bords et forme un S. J'ai peut-être forgé trop fort sur champ.

Là le barreau a été normalisé puis est en phase de recuit.

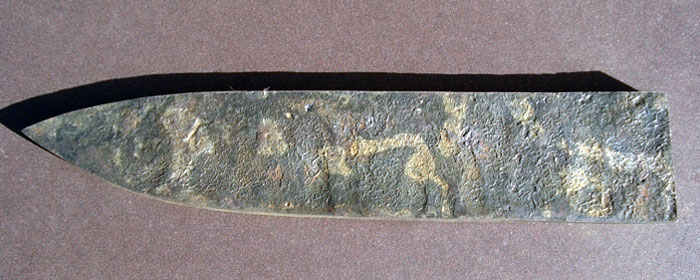

Voici les photos :

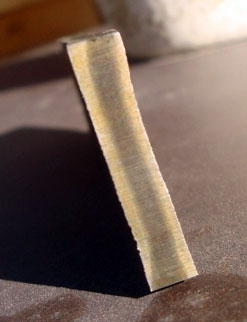

Coté soudure du trainard passé au backstand :

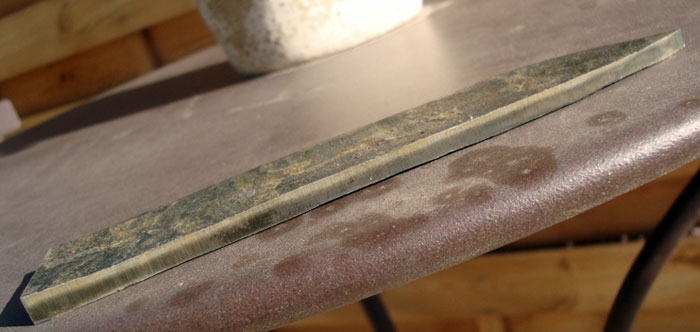

Dos de la lame :

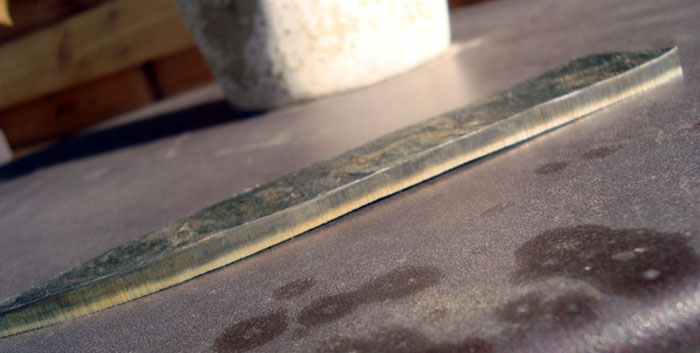

Futur tranchant :

[Invité 1]

Je suppose que tu vas le reforger un peu, car l'idéal c'est tout de même de mettre à niveau : tu as pas mal de creux et de bosses.

[BDelor]

A la chasse à parer, c'est vite fait, et sans difficulté.

Sinon, à mon avis il vaut mieux éviter d'étirer sur la bigorne. En travaillant à plat sur la table de l'enclume, les déformations sont plus régulières.

[Stéphane Détrait]

il faut etre deux pour la chasse a parer non ?

[BDelor]

Non, la chasse à parer d'une main, le marteau de l'autre, c'est tout à fait faisable, mais il faut bloquer fermement la pièce à planer sous la chasse pour éviter que tout "saute" à chaque coup de marteau.

[Stéphane Détrait]

Je suppose que tu vas le reforger un peu, car l'idéal c'est tout de même de mettre à niveau : tu as pas mal de creux et de bosses.

Et encore, je me suis amélioré par rapport à mes dernières fois : cela ne fait que 3 fois que je forge seul.

[Invité 1]

Il n'y pas de secret, le seul secret qu'il peut y avoir c'est le travail. Si il y a un secret pour le sandwich, c'est la régularité de la frappe, intensité, chevauchement, etc... car sinon, tu vas te retrouver avec des côtés excentrés, et à la trempe va jouer encore plus qu'avec un acier seul.

Edit : J'espère que tu ne prends pas mal la remarque du précédent message, mais tout le monde pense que le sandwich est simple à réaliser, plus facile que le damas multicouches par exemple. C'est totalement faux. Sur le multicouches, lorsque lorsque tu as une frappe irrégulière, tu vas au pire créer des motifs ondulants, si tu as la chance que ta lame ne vrille ni ne casse; mais avec le trois couches, la sanction arrive rapidement si tu n'as pas travaillé correctement. Le geste "parfait" est de rigueur.

[Stéphane Détrait]

Que je me vexe, non loin de là. Si je présente mon travail, c'est bien pour qu'il soit critiqué dans le but de progresser. C'est ma première soudure donc j'ai encore beaucoup à apprendre. Mes points à améliorer sont :
- la régularité dans la force de frappe,
- la précision de la frappe,
- la gestion des températures (j'ai tendance à forger trop longtemps donc trop froid),
- l'anticipation du déplacement de la matière.

[Stéphane Détrait]

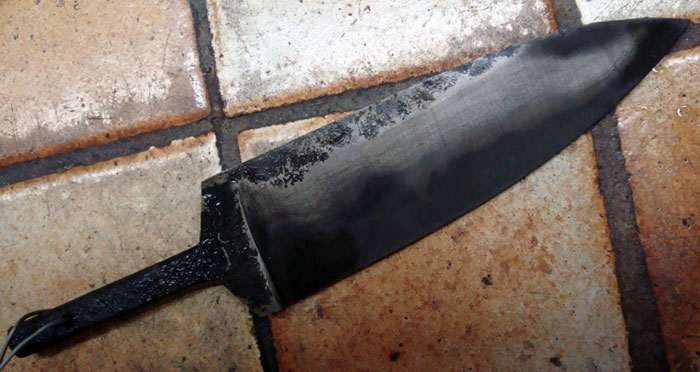

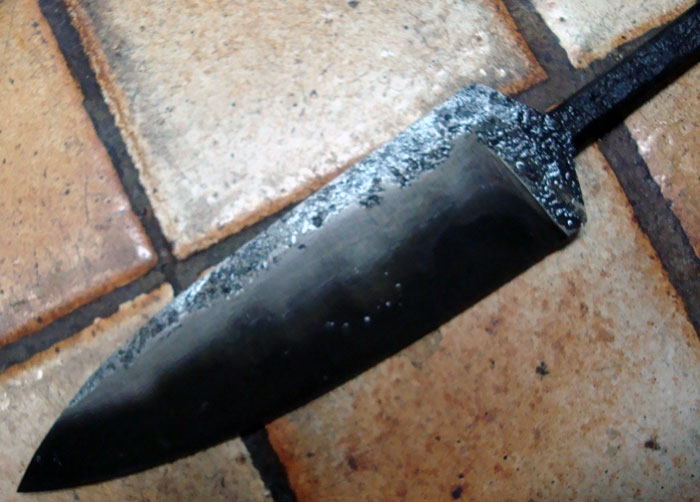

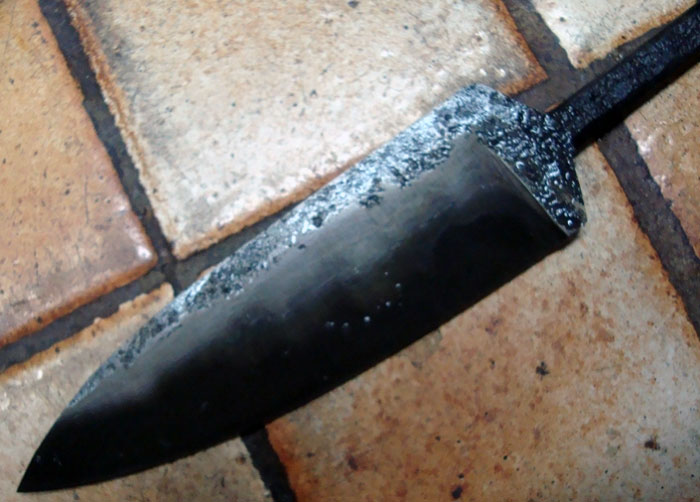

Voila une rapide révélation après trempe et revenu et avant emouture finale (très légère car je suis à 0.5 au fil), emouture creuse trempe a l'huile et revenu à 200 degrés.

Tout est bien collé, il n'y a pas de voile à la trempe, pas d'écaille du sandwich. Il est dommage que sur le coté gauche, le sandwich soit absent au niveau de la pointe. Sinon le fibrage du vieux fer est fort joli.

[BDelor]

tout est bien collé

Pas collé, soudé, c'est mieux !
Sinon, effectivement, c'est OK, tu as le sandwich fer / acier visible des deux côtés même s'il n'est pas exactement symétrique (ce qui n'est d'ailleurs pas grave en soi). Et le fer est effectivement du plus bel effet.
Que prévois-tu pour le montage ?
