Couteau en acier C130 à manche en buis

[bryan]

bonjours,

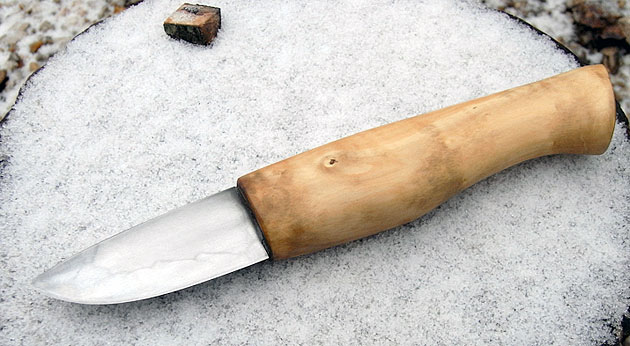

voici un couteau que je voulais faire depuis longtemps : court et trapu, il est forgé dans un plat de C130 de 6 mm d'épaisseur.
Il est monté sur soie, dans un manche en buis.
La lame mesure 6 cm de long pour 4 mm d'épaisseur, 25mm de haut.
Le couteau mesure 18 cm en tout.

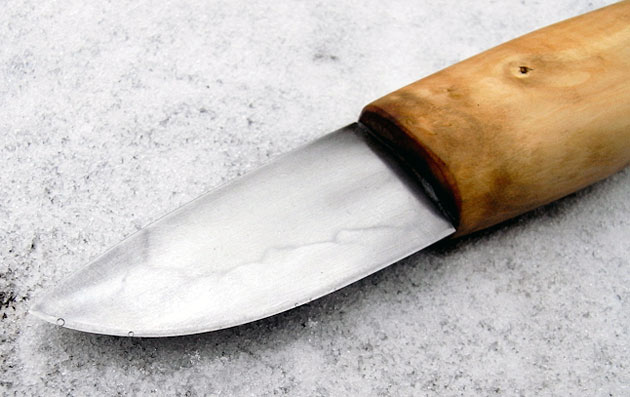

Il est trempé a l'eau et a l'huile et revenu 2 fois une heure a 200°C. La ligne de trempe apparaît doucement après polissage et révélation au perchlorure.

Stubby comme petit nom lui va à merveille, je trouve.
Qu'en pensez-vous ?

[BDelor]

Sûrement très efficace compte tenu de l'acier et des traitements thermiques pratiqués. Par contre, attention à ne pas trop solliciter le fil, sur ce genre d'acier trempé dur tu risques des micro-cassures en cas d'effort exagéré, notamment en torsion.
Personnellement, je ferais un polissage plus poussé sur le buis, ce serait plus joli.

[bryan]

La photo est trompeuse pour le bois, mais il n'est pas huilé pour la photo : c'est un peu terne en effet.
Et pour l'acier, c'est mon 1er couteau avec le C130 : il va servir de couteau test. Je vais peaufiner mes traitements thermiques...

Merci du coup d'oeil et de la critique qui va toujours dans le bon sens sur ce forum.
bryan

[cardoso5fr]

J'aimais bien la version non "finie" du manche finalement. C'est plus classique dans le cas présent.
La ligne de trempe commence à prendre vraiment une belle tournure avec son émouture convexe intégrale. Je me demande si le couteau d'Eric Plazen qui avait été cassé dans une plaquette de beurre congelé, n'était pas en C130 justement.
Sous le marteau, que donne le c130 : plus raide que le 100c6 ou le 90MCV8 ?

[bryan]

Moi aussi, j'aimais beaucoup le manche texturé ; c'est comme ça que je fais mes outils maintenant, mais c’était un peu trop profond sur ce manche : j ai voulu adoucir, et ce n'était pas terrible après ça...
Eric Plazen travaille presque exclusivement le C130 (et le 145sc depuis qu'Achim a fait ça). Il doit bien aussi travailler d'autres aciers, mais je ne pense pas me tromper en disant ça.

Le C130 est "raide" sous le marteau, c'est sûr, plus raide que le 100C6 que je trouve "facile". Le 90mcv8, je ne l ai jamais utilisé. Le plus plaisant que j'ai forgé, c'est le C105 (1.1545).

[BDelor]

Je confirme : Eric Plazen utilise beaucoup le C130 et le C145 "super clean", sur des structures de lame en sandwich. Il distribue d'ailleurs en France le C145 d'Achim pour lequel il peut fournir avec la commande des conseils de réalisation des traitements thermiques.

[Olivier21]

Bonjour,
La ligne de trempe est vraiment très belle. L'ensemble est flatteur à l'oeil et doit être agréable à la main. J'aime moins le manche que je polirai plus et patinerai comme un manche d'outil, à la sueur ! Comment la lame est-elle fixée ? Je ne vois pas de rivet. Uniquement à la colle ?
Quand vous parlez d'acier rapide, qu'entendez-vous par là ?
Belle journée,
Olivier

[cardoso5fr]

Cela ne doit pas être dans ce post que l'on parle d'acier rapide, mais les aciers rapides sont les HSS (high speed steel) des aciers à outils qui sont prévus pour conserver la trempe même à haute température (les aciers qui servent à faire des forêts ou des outils de coupes : le M2 et le M4 sont des aciers rapides, il me semble, en norme AISI.)

[Olivier21]

Ok ! Je pensais que vous parliez d'une sensation sous le marteau lorsque vous forgez. Je n'ai jamais vraiment forgé que du XC75 et ne sais pas comment réagissent d'autres nuances, ou même du fer pur, sous le marteau. Merci de la précision en tout cas.
Belle journée.
Olivier

[bryan]

Je parlais d'acier "raide" sous le marteau...
