Bonjour,
Voila, je suis sur le point de monter mon pilon un vieux Vernet.
Mon atelier se trouve dans un hangar en pierre. J'ai un peu peur que la pierre, à force de taper au pilon, se fragilise.
j'ai fait des recherches, on m'a dit de creuser... mettre du sable, des pneus, du sable, du beton, et poser le pilon sur des poutres en bois.

Qu'en pensez-vous? Avez vous d'autres idees ?
Merci d'avance.
Avatar de l’utilisateur
JOGOSSELET

Messages: 70
Inscription: Mar 3 Fév 2009 23:03
Localisation: caouennec-lanvezeac

Re: Installer un marteau pilon Vernet

Messagede thierry loeve » Mar 3 Fév 2009 23:22

Effectivement les vibrations dues aux chocs de la masse tombante demandent d'avoir un socle séparé du reste du sol de l'atelier.
J'ai le plan d'époque d'un Vernet de 1936 qui donne les côtes et la mise en oeuvre.
C'est à dire un lit de gravier sur un bon sol, un chape de béton et des poutres en chêne.
Si j'arrive à le réduire, je te le posterais demain.
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Installer un marteau pilon Vernet

Messagede JOGOSSELET » Mar 3 Fév 2009 23:25

Merci beaucoup, thierry loeve. J'attends cela avec impatience.
Avatar de l’utilisateur
JOGOSSELET

Messages: 70
Inscription: Mar 3 Fév 2009 23:03
Localisation: caouennec-lanvezeac

Re: Installer un marteau pilon Vernet

Messagede thierry loeve » Mer 4 Fév 2009 21:59

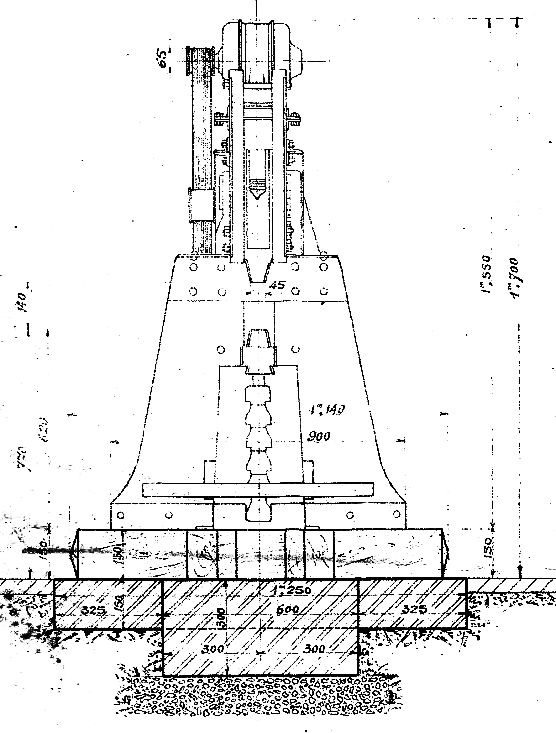

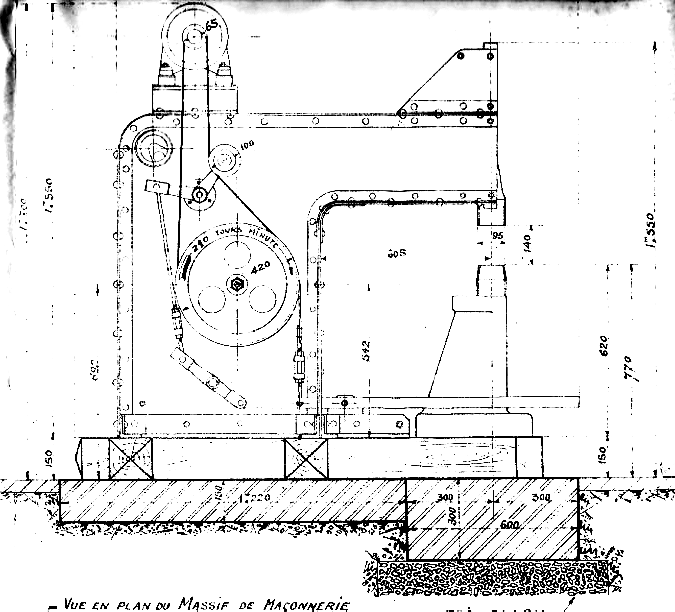

Désolé pour le retard, il s'agit ici d'un Vernet n°1.
Si tu ne vois pas certaines côtes, n'hésite pas à demander.

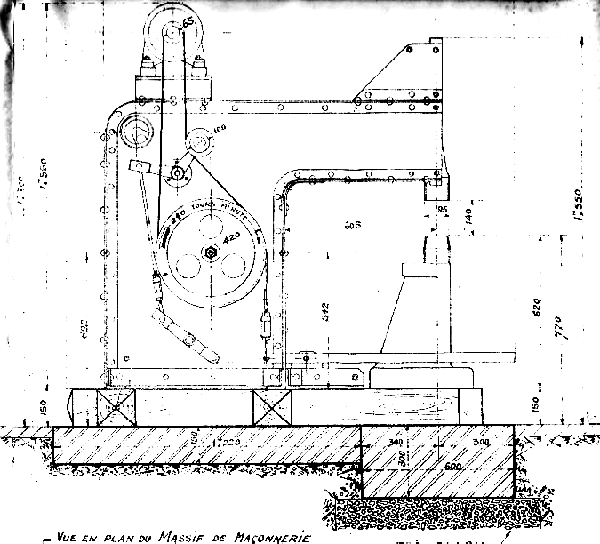

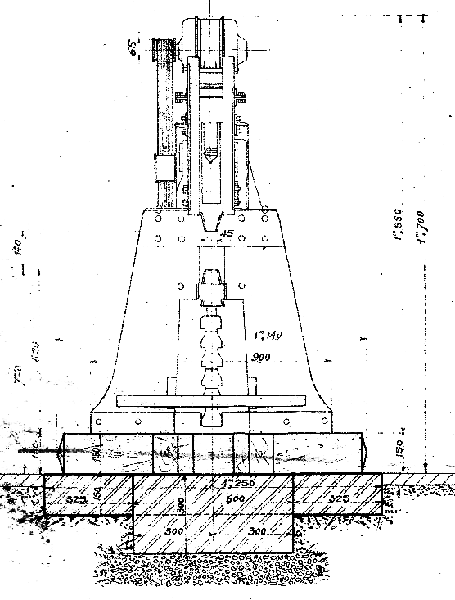

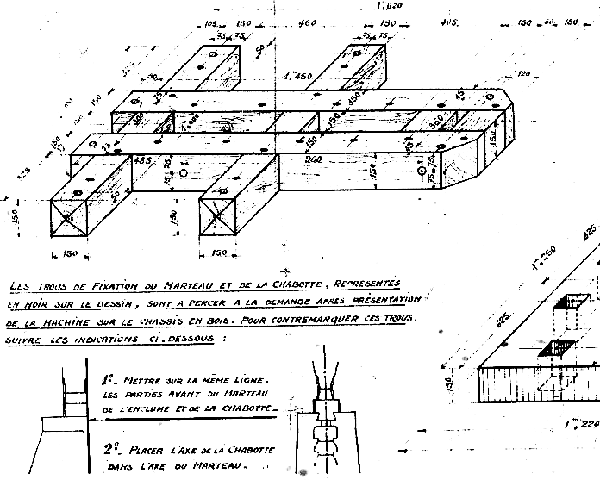

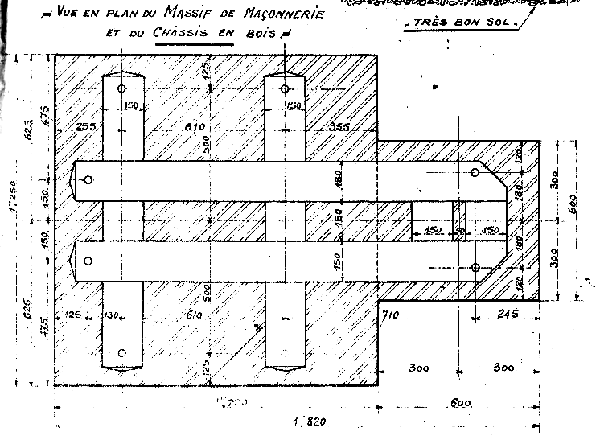

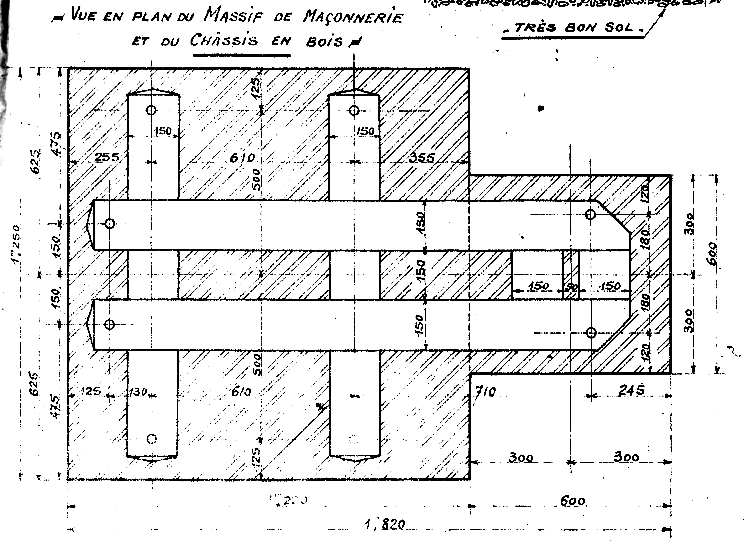

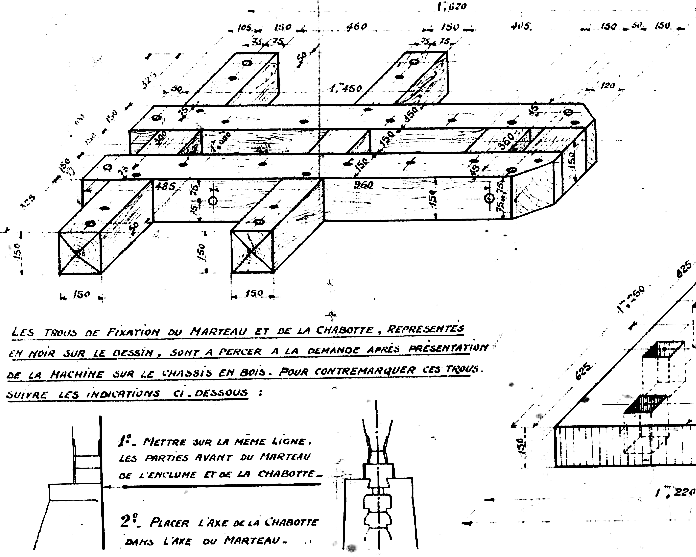

[Il te suffit de cliquer sur les images ci-dessous pour les agrandir.]

Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Installer un marteau pilon Vernet

Messagede JOGOSSELET » Jeu 5 Fév 2009 14:02

Merci carrément Thierry c'est vraiment trop cool !
Tout y est, je vais imprimer cela... et après installer ce pilon.
Merci, j'enverrai des photos. ;)
Avatar de l’utilisateur
JOGOSSELET

Messages: 70
Inscription: Mar 3 Fév 2009 23:03
Localisation: caouennec-lanvezeac

Re: Installer un marteau pilon Vernet

Messagede thierry loeve » Jeu 5 Fév 2009 19:20

A ton service . N'oublie pas de calculer les tiges filetées qui seront prises dans le béton
Bon courage.
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Installer un marteau pilon Vernet

Messagede JOGOSSELET » Jeu 5 Fév 2009 19:22

J'ai bien regardé tes schémas qui sont très explicites, merci encore.
Il y a juste les encoches sur le ciment... je ne vois pas a quoi elles servent ?
Avatar de l’utilisateur
JOGOSSELET

Messages: 70
Inscription: Mar 3 Fév 2009 23:03
Localisation: caouennec-lanvezeac

Re: Installer un marteau pilon Vernet

Messagede thierry loeve » Jeu 5 Fév 2009 19:42

Ce sont les réserves dans lesquelles viendront les fixations qui feront la liaison du chassis béton au chassis bois , afin que celui-ci ne se déplace pas.

Les fixations d'origines côté chabotte sont 2 pièces de 460x24 filetées en bout sur 50 mm et queue de carpe à l'autre bout; côté marteau 6 pièces 310x24 filetées sur 50mm et queue de carpe à l'autre bout .

Les boulons fixant la chabotte 4 pièces de 240x22 filetés sur 50mm avec une plaquette de même largeur que la tête de boulon à encastrer dans le bois du chassis (100x100x5)
Les boulons fixant la machine 16 pièces de 170x14 filetés sur 40mm
+ rondelles

Ce qui apparait sur le plan sont les tirants d'accouplement des madriers du chassis en bois soit 2 pièces de 500x18 filetées aux 2 bouts sur 40mm.
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Installer un marteau pilon Vernet

Messagede JOGOSSELET » Jeu 5 Fév 2009 22:33

Desolé thierry, je ne comprend pas ...
Avatar de l’utilisateur
JOGOSSELET

Messages: 70
Inscription: Mar 3 Fév 2009 23:03
Localisation: caouennec-lanvezeac

Re: Installer un marteau pilon Vernet

Messagede thierry loeve » Jeu 5 Fév 2009 23:06

C'est simple: si tu veux une vraie fixation du chassis bois sur le chassis beton, il faut sceller les boulons de fixation qui les relient dans le béton.

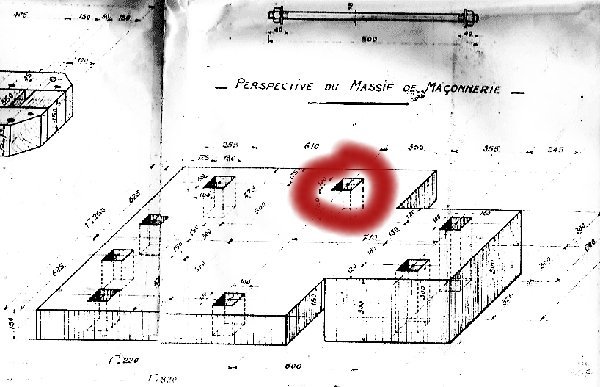

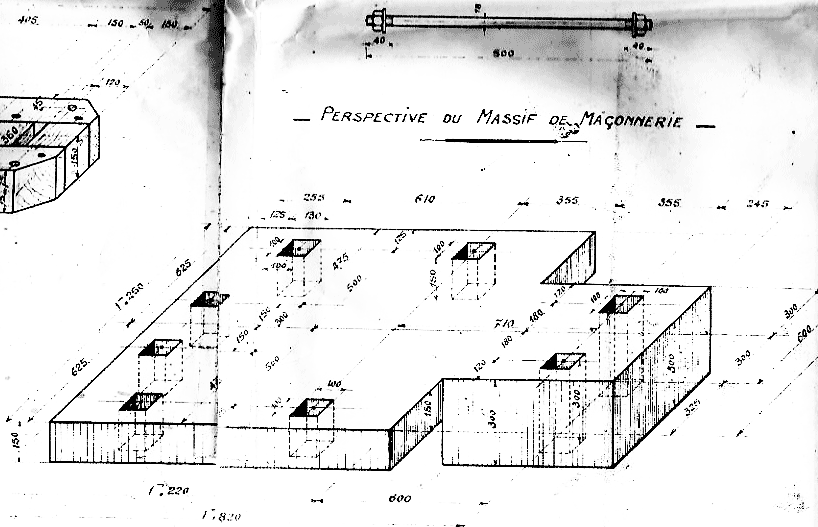

Pour ça tu dois faire dans le chassis béton, au moment ou tu le coules, des "réserves", c'est à dire des espaces réservés aux scellements futurs (les trous carrés sur le plan).
Ces réserves peuvent être comblées par du polystyrène expansé en plaque par exemple .

Une fois la dalle sèche, tu retires ce qui comble les réserves.

Tu coules à la place un ciment de scellement et avant qu'il ne sèche, tu présentes ton chassis bois, sur lequel les boulons à sceller sont déjà en place, et tu poses le tout . Tu ajustes les boulons de façon à garder un peu de manoeuvre pour le futur serrage (il doit rester 3 filets au minimum au dessus de l'écrou, une fois celui-ci serré).
Tu attends que le ciment soit sec avant de serrer les écrous.

Ainsi tu évites de te prendre la tête dans le cas où les boulons sont placés avant , directement lors de la 1ère coulée, car ils peuvent se déplacer le temps du séchage si ils sont mal, où pas, retenus.

Tu pourrais faire la fixation en perçant directement à partir du chassis bois, une fois celui-ci présenté sur une dalle béton sans réserve... mais je doute de la bonne tenue dans le temps, surtout si tu dois frapper du "gros" .

Pour le reste c'est une question de logique en regardant bien le plan et ta machine. :mrgreen:
