La grille du diable : fabrication en fer forgé

[Roland PINON]

Salut à tous

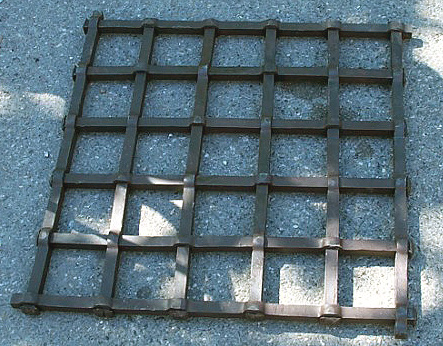

Pour vous faire bouillir la cervelle, je vous propose de trouver la méthode de fabrication de cette merveille :
Évidemment un marteau et un burin carré suffisent... plus de la patience.

D'autres photos et des explications d'ici quelques jours.

[Metal Connexion]

Bonjour Roland,
merci pour cette 1ère énigme.
A 1ère vue, et sans être expert, je dirais qu'il n'y a pas de croisement des barres. Il ne s'agit donc pas d'une grille quadrillée à croisements alternés.
Ainsi, tu t'es épargné les étapes de poinçonnage en vue de l'ouverture d'un trou renflé... et l'obtention de barres inégales suite aux contractions et dilatations subies par les fers percés.

[alain valette]

joli travail, je dirais... Illusion d'optique, alternance dessus-dessous, à la manière des constructions bois de notre enfance... sauf que là, il faut faire tout le boulot !
Bravo, pour ce joli boulot !

[thierry loeve]

Hé ! Hé ! Bel exemple de grille à secret.

[Roland PINON]

Tout est à trous renflés !
Pas de coupe , pas de soudure : un burin un marteau et une griffe pour aligner le tout !
Ce n'est pas mon œuvre mais celle d'un "Ibère fier et ombrageux" qui était à Forcalquier.
Todos en la cabeza.

[Metal Connexion]

Oups Roland, je pensais qu'il s'agissait d'un tour d'illusionniste... le croisement des barres étant un procédé complexe et technique.
J'avais donc imaginé un recours astucieux à des étampes ou des moules spéciaux.

[ti serge]

Je pense avoir une solution !
Une grille de ce genre se trouve à l'église Notre Dame à Bruges. C' est un autre casse-tête...

[tquatre]

Sacré casse tête !

[lecameleon18]

Les barres ne seraient-elles pas tout d'une pièces ?
Les coupures de ces barres seraient "cachées" par les trous..., et l'ensemble ne tient que par les barres du contour qui, elles, sont d'une seule pièce ?

[BDelor]

Les barres peuvent coulisser dans les trous renflés. L'amplitude du mouvement d'une barre est limitée dès lors que l'on ouvre un nouveau trou renflé dans cette même barre.
Je ne vois pas bien l'enchaînement des étapes, mais j'ai l'impression que l'on doit partir du carré central, avec 4 barres, puis progresser en spirale, barre par barre en ménageant à chaque fois le minimum de trous pour laisser les dégagements permettant le montage au fur et à mesure. Enfin, je dis ça, je dis rien...
