Aide pour la fabrication de forge à gaz

[Sebe]

Bonjour,
J'ai commencé à me fabriquer ma petite forge au gaz (style bombonne à gaz) grâce aux liens de Pauyaude et je coince sur la fabrication des bruleurs.

Le problème est que je n'arrive pas à mettre la main sur un tube de 8 en acier... le plus petit que j'ai trouvé est du 10 en inox ou alors 6m sur mesure.
Puis-je chercher dans les autres métaux (type cuivre, alu, laiton, ... ) ou opter pour un autre système ?

Je rencontre aussi un autre soucis avec la rondelle mais là, éventuellement, je ferai une fabrication maison au départ d'une tôle !
Merci pour vos 'tuyaux'.

[cardoso5fr]

Le tube de 8 mm, tu le trouves au mètre au niveau des profilés dans n'importe quelle grande surface de bricolage (2 euros le mètre).
Pour la rondelle, tu peux même t'en passer si ton bruleur n'est pas sensé servir de chalumeau et ne doit pas fonctionner hors de ta forge. Apparemment, elle ne sert qu'a faire en sorte que la flamme ne décroche pas quand on utilise hors de la forge. (en tout cas sur un brûleur athmo type Yaco.)
Et dans le pire des cas, comme tu le dis, tu peux en faire une toi-même.
Pour ce qui est du brûleur, j'ai fait un Yaco il y a quelques mois. Si j'ai réussi, c'est vraiment que c'est faisable.

[Giloud31]

Bonjour,

comme le dit Caméléon, la rondelle n'est pas nécessaire pour utiliser ton bruleur branché sur ta forge mais seulement si tu veux en faire un chalumeau extérieur (pour désherber, par exemple)... pour une utilisation dans ta forge, il faut l'enlever.
J'avais un problème sur la forge que je viens de fabriquer : le bruleur faisait des grosses flammes, une fois dans la forge, et depuis le conseil de caméléon, je l'ai enlevé et il fonctionne impeccablement. Ne te prends donc pas trop la tête avec la rondelle.

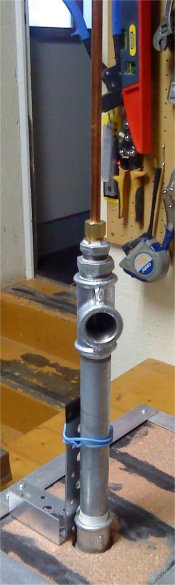

Pour le tube, j'ai pris du tube cuivre vendu au mètre dans les grandes surfaces au rayon plomberie et j'ai taraudé une extrémité pour y visser directement un injecteur de cuisinière comme tu peux le voir sur les photos suivantes :

Pour la construction, j'ai fait un mix des 2 solutions décrites dans les tutoriels suivants : lien et lien.

Pour le matériel :

• 1 manchon plomberie 20x27
• 1 T plomberie 20x27
• 1 tube 20x27 de 20 cm de long déjà fileté
• 1 petit tube de 8mm en cuivre.
• 1 injecteur de cuisinière
• 1 Réduction mâle 20x27 femelle 15x21 galvanisé pour passer au diamètre inférieur
• 1 Réduction mâle 15x21 femelle 12x17 galvanisé pour encore passer au diamètre inférieur et placer le raccord bicone laiton qui va supporter le tube en cuivre
• 1 raccord bicone laiton mâle à viser

Note sur le raccord bicone laiton à visser :
Ce raccord doit être légèrement modifié par perçage afin de permettre au tube de cuivre amenant le gaz sous pression de coulisser librement au travers du raccord avant serrage de l'olive. Cette liberté de mouvement du tube de cuivre, portant l'injecteur à son extrémité, va permettre d'ajuster la position de celui-ci par rapport à l'admission de l'air primaire au niveau du té. Ce réglage vaut pour la mise au point initiale du brûleur : il joue un rôle essentiel sur la qualité du mélange de l'air et du gaz. Il permettra aussi d'ajuster le réglage du brûleur en cas de passage du gaz propane au gaz de ville. Ne pas trop serrer l'olive afin quelle ne déforme pas le tube et permette de faire varier ultérieurement sa position.

Je pense ne rien avoir oublié. Bonne chance.

[guiguihrz]

Bonsoir,
Est ce que sur ce genre de brûleur, il y a un anti-retour ?
Comment peut on en faire un sinon ? Un bille dans le tube suffit ?
Merci bonne soirée.

[lecameleon18]

Pourquoi veux-tu mettre un anti-retour sur le tube de ton bruleur ?

Ta flamme ne saurait pas remonter dans le tube puisque elle ne prend naissance qu'a la sortie de celui-ci et que de toute façon le mélange air/gaz est expulsé pas le ventilateur raccordé dessus.
Au pire, si tu veux vraiment jouer la sécurité, tu peux placer un anti-retour sur le tuyau de gaz comme sur les chalumeaux, au cas où tu aurais un bout de métal qui brulerait celui-ci.

[Sebe]

Bonjour,
J'ai plusieurs problème technique que je n'arrive pas à résoudre faute du bon outillage.
Je recherche quelqu'un qui pourrait me fabriquer le fameux bruleur !
Si vous êtes amateur pour ce petit travail, prenez contact avec moi.

D'avance merci.
