La grille du diable : fabrication en fer forgé

[bernard]

Bonjour, Ti Serge
tu as trouvé. Et oui, il y a une grille à Notre Dame de Bruge (que l'on appelait mystère, il ya peu de temps). Cette grille à été refaite à l'identique (souvenez-vous) en octobre 2006 et en fer pur carré de 30x30 (fourni par SYAM) à Saffré en Bretagne... à l'image d'un retour toujours à Saffré, un Italien en a fait une autre, façon Vénitienne toujours mystère en fer rond...
Les deux techniques sont différentes
Il y en avait une autre, dans son jus, à Nantes sur le Chateau. Par manque de compétence et par soucis d'économie, elle a été tronçonnée pour être rentrée en atelier de peinture et toujours par incompétence, reposée à la soudure à l'arc (croisez les doigts pour qu'elle tienne).

A l'image de ces mystères, je ferai des photos d'autres grilles en plat entrelassées sur une seule longueur.

[danielC]

Bien vu, Bernard !

La personne qui a fait ça n'est pas radine d'explications... malheureusement, elle ne parle pas Français, et c'est en Espagnol qu'elle te donne tous les renseignements !

A Paimpont cette année, c'est moi qui est fait le traducteur. Donc je connais la solution !
Effectivement, c'est le carré central qui est le maitre mot... mais après, il y a encore du boulot : regardez bien les trous sur chaque barre, toujours un mâle et une femelle !
Malheureusement je ne peux vous fournir l'info par écrit, il faut vraiment avoir la pièce sous les yeux ; et quand on connait le secret, c'est d'une simplicité...

[debrah33]

Salut a tous,

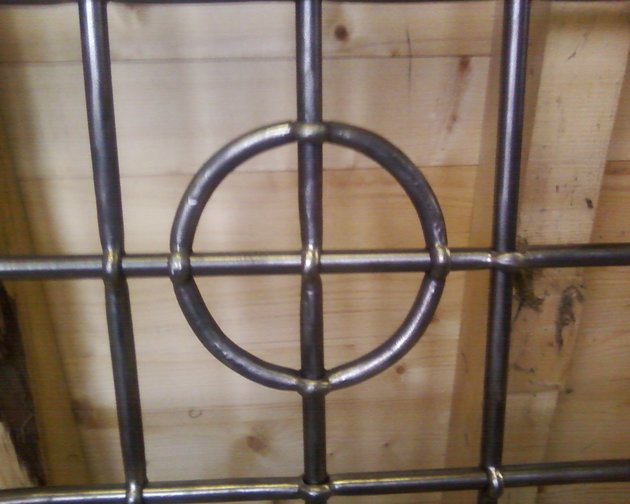

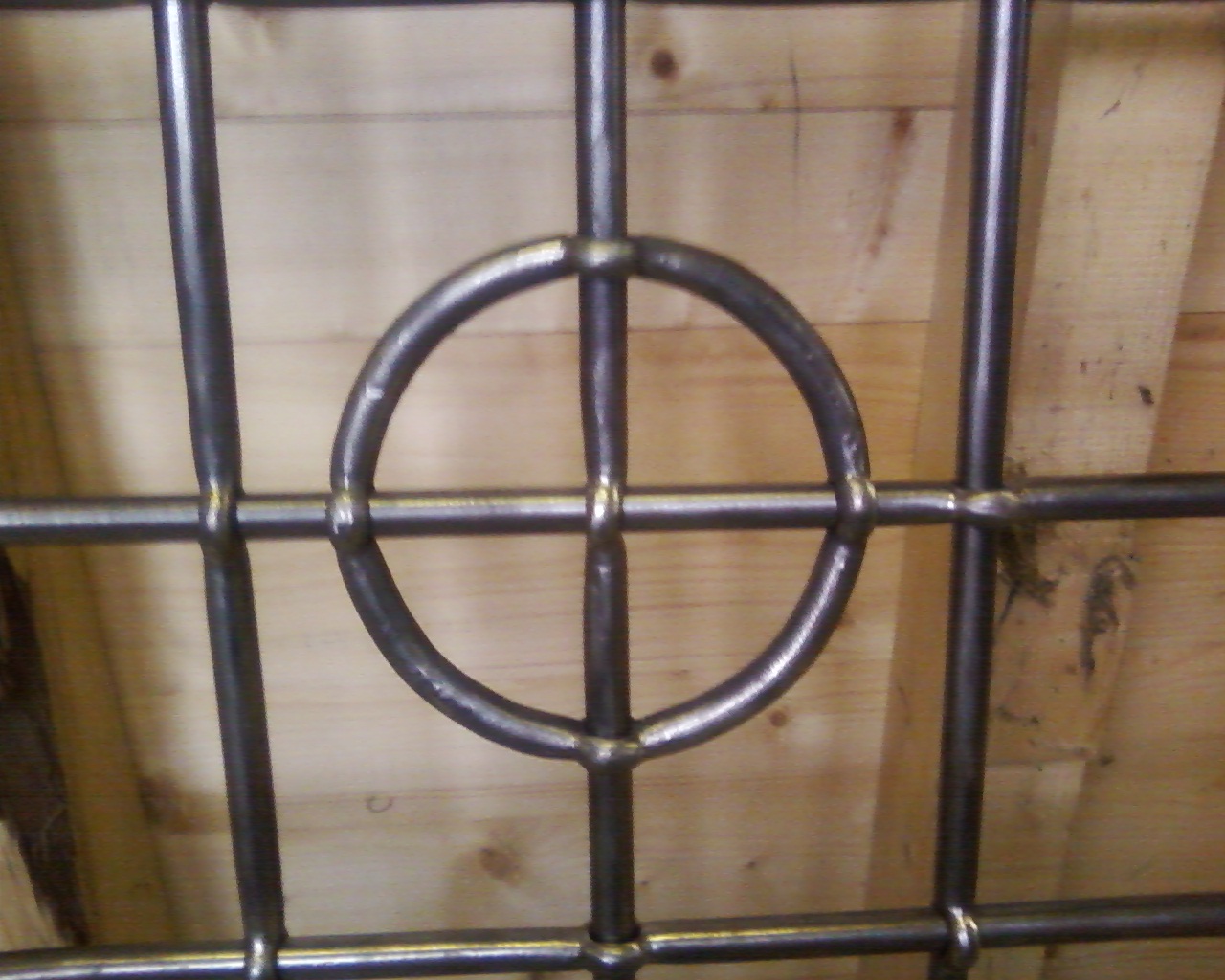

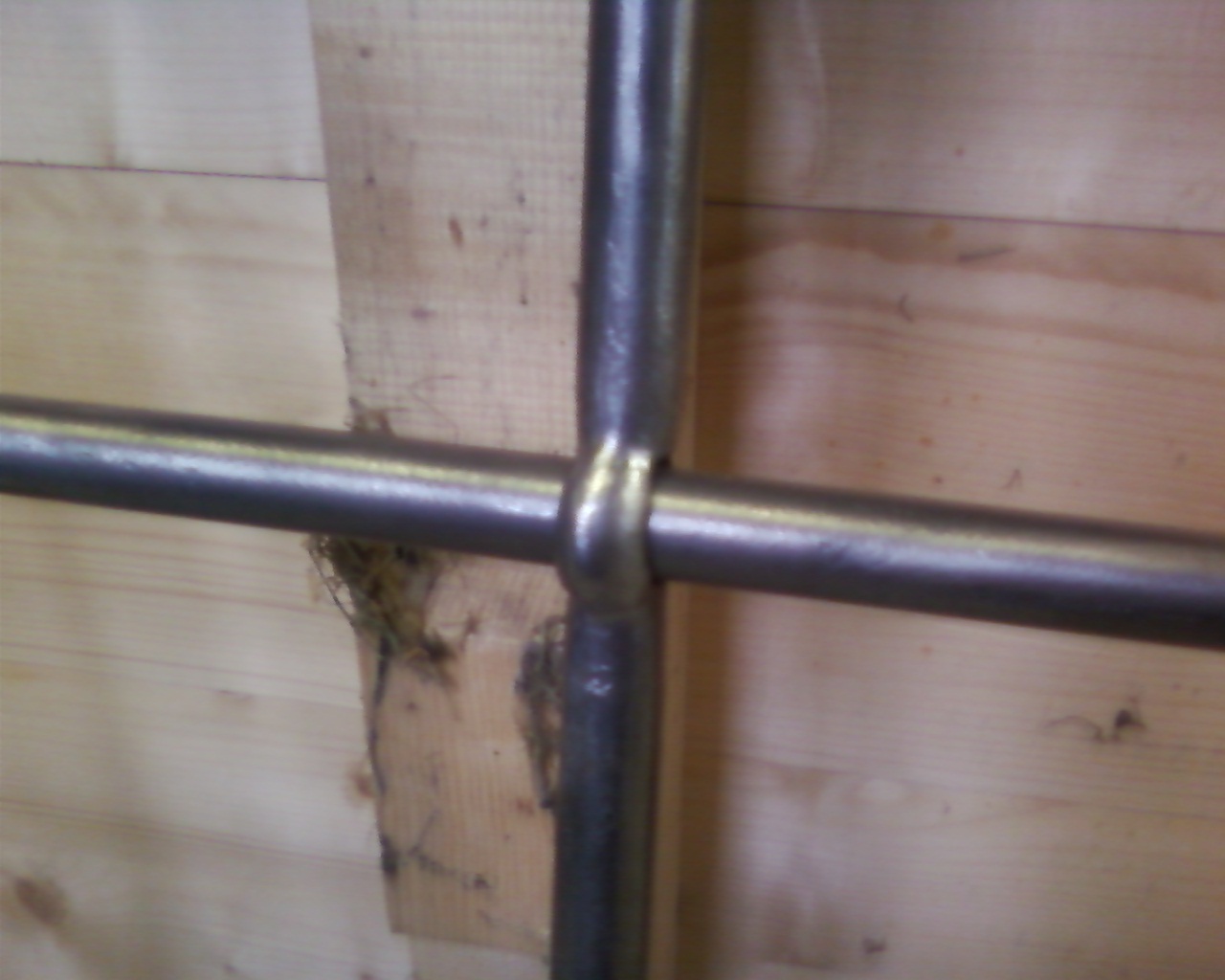

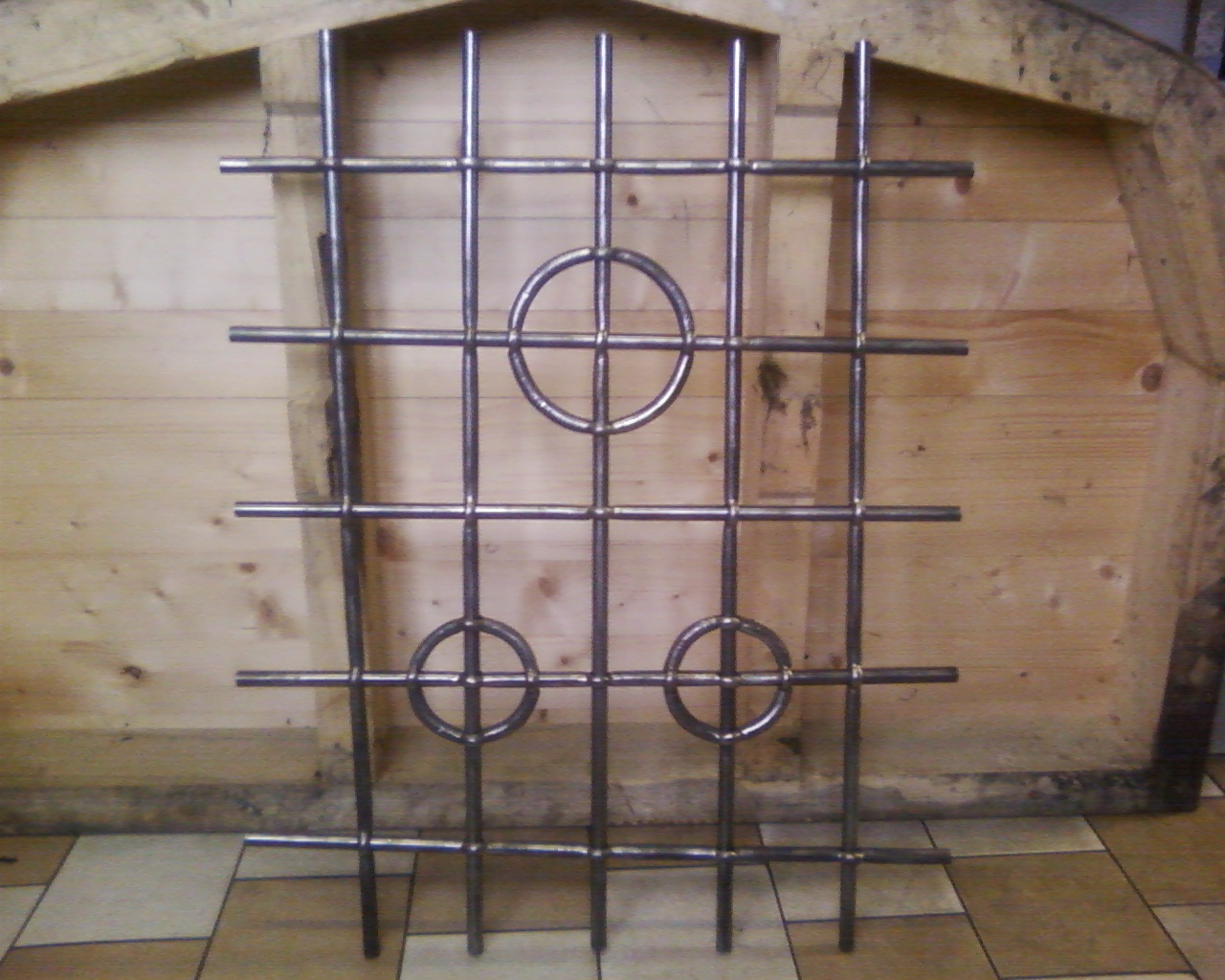

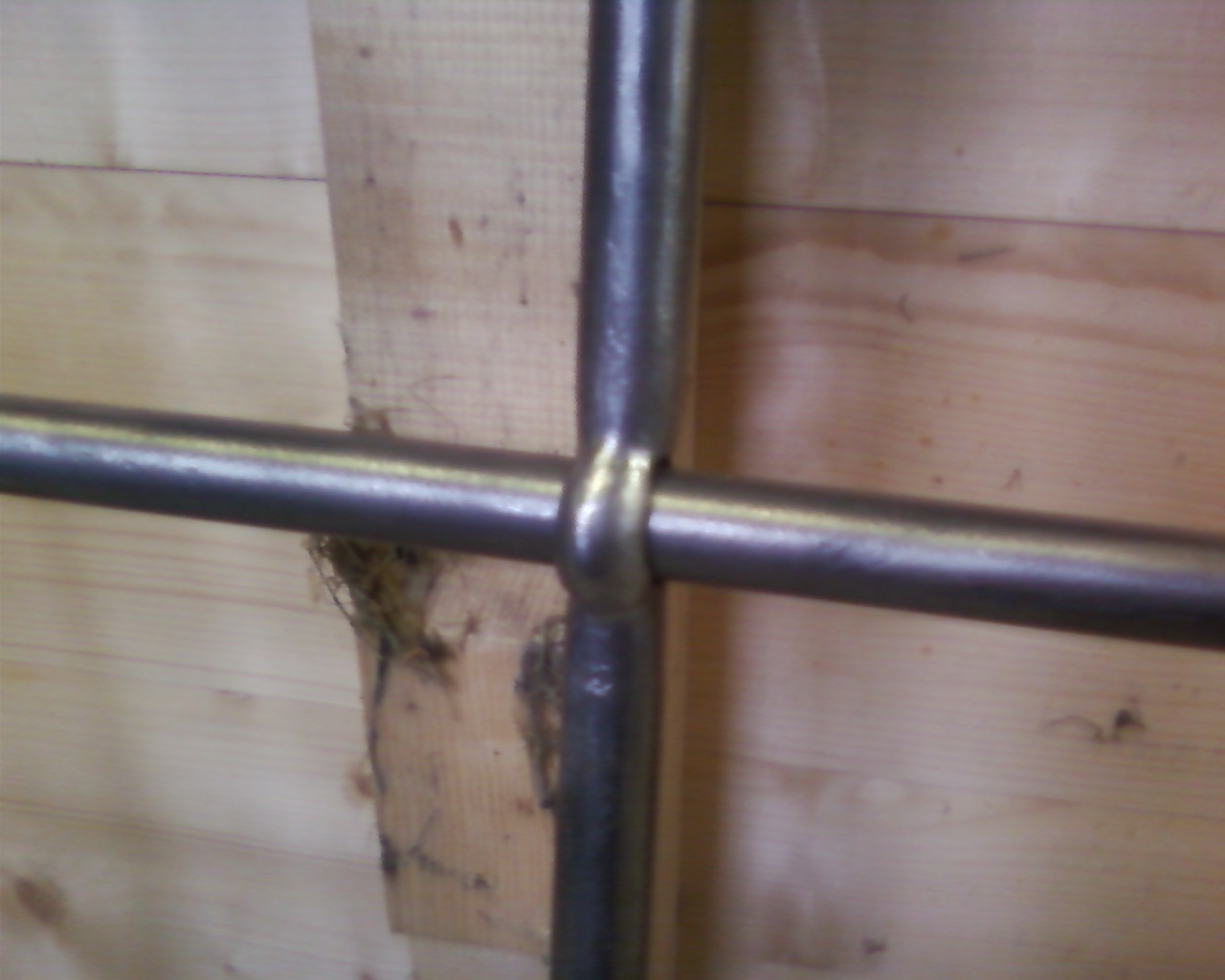

une grille faite lors d'une formation a l'AFPA, l'an passé. Tout a été forgé à la main et rentré tant bien que mal.
Qu'en pensez-vous ?

[thierry loeve]

Très joli casse-tête !
C'était où et quelle formation , quel formateur ?

[debrah33]

Il s'agit d'une formation de ferronnerie option forge [AFPA du Havre] [session 2008] - bien trop courte - assurée par le formateur Ph. Provost, une perle rare dans tout les sens du terme.

[cassetete]

Bonjour,
Je ne connais rien à la ferronnerie et je me suis inscrit sur ce forum pour vous poser une question.
Voici la grille de l'église St André à Grenoble fabriquée au XIVème ou XVème siècle. Les 3 premières barres horizontales rentrent dans les trois premières barres verticales, puis les trois barres verticales suivantes pénètrent dans les trois premières barres horizontales et ainsi de suite.
De plus, les barres ne se croisent pas sur leur partie plate mais sur leur angle.
La fabrication de cette grille est un grand mystère parait il, mais n'étant pas expert en la matière, je serais intéressé d'avoir vos avis et vos hypothèses là dessus.
En tant que ferronniers, pensez-vous que sa fabrication soit vraiment un mystère ?



Merci de vos réponses.

[C-H Beaulieu]

Ces grilles sont appelées grilles mystère mais leur mode de réalisation est connu.
C'est une grille façon Vénitienne aussi appelée quart tournant italien.
La difficulté est d'avoir des entre-axes réguliers, histoire de ne pas se battre lors du montage.

[brutaldeluxe]

Voici une grille (soit disant !) mystère que l'on a réalisee avec deux élèves (du lycée Fillod de st Amour) lors d'une "expo" (les Artisanales de Dijon), un samedi.

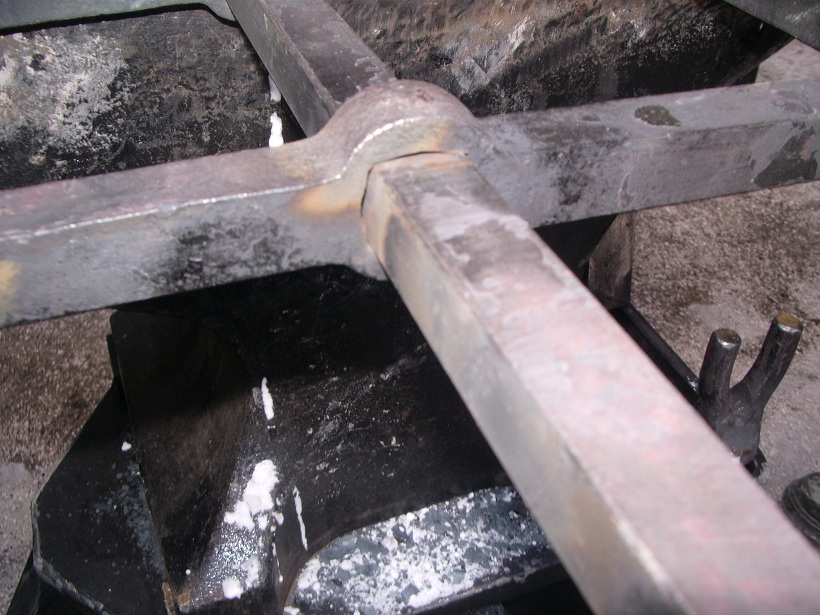

Détail d'un trou renflé

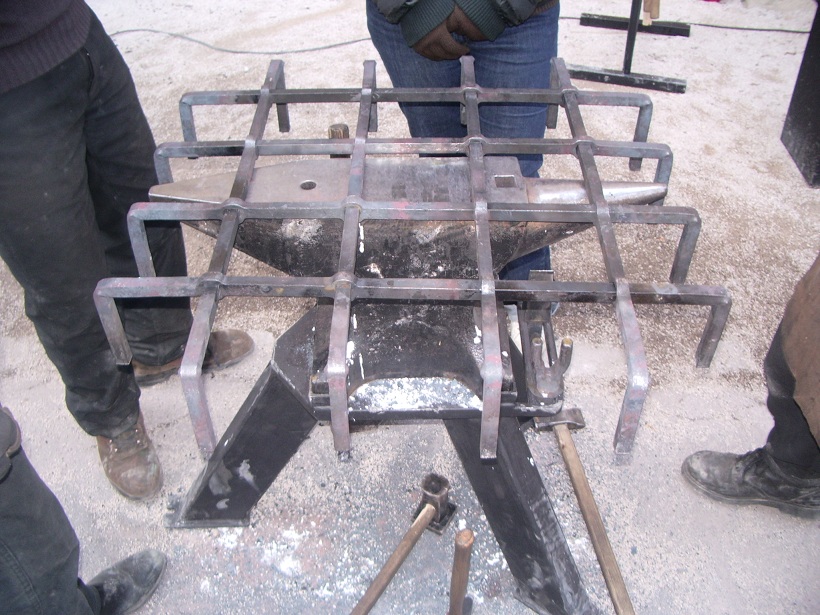

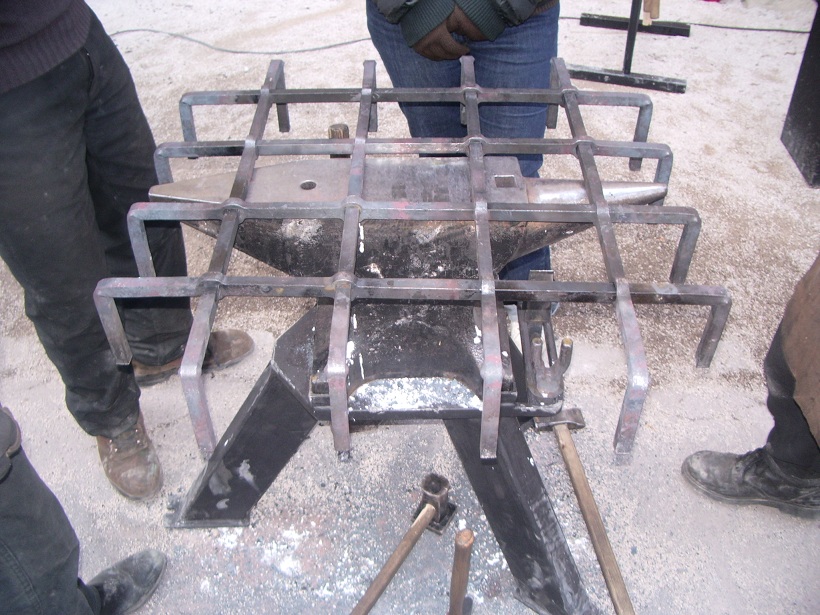

La grille finie

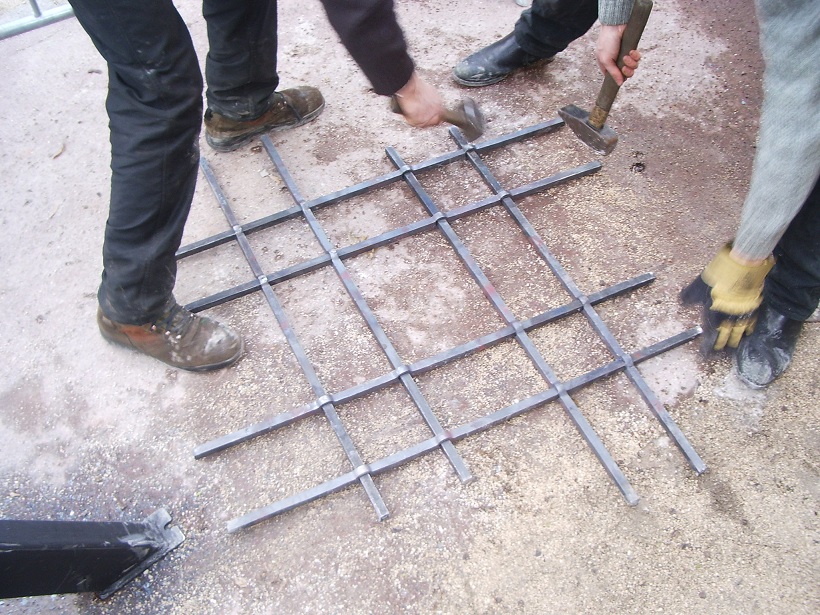

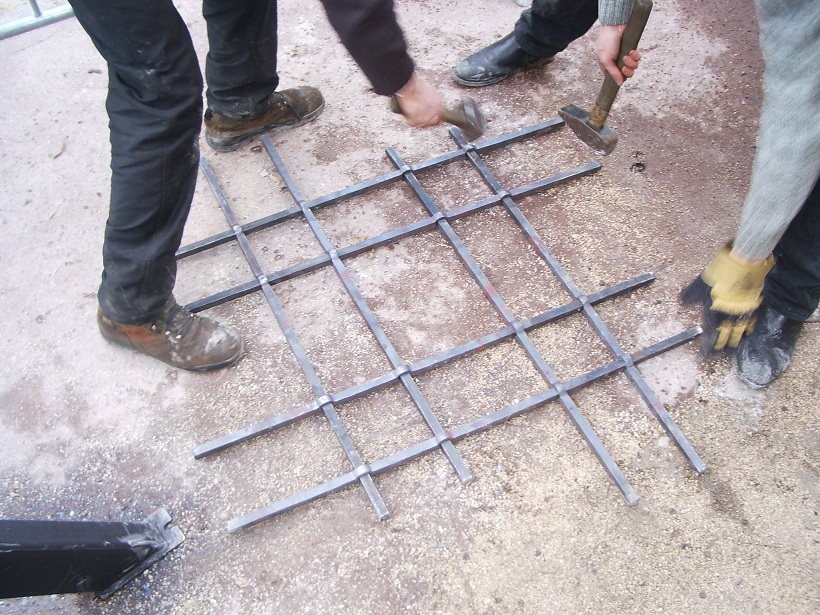

Montage des barreaux

Rien de "mystérieux", juste un peu de pain, d'epoisse, du bon vin et une bonne tranche de rire ! (Et bien sur une petite forge....)

[cassetete]

Eh bien voilà un mythe de tombé !
Moi qui me torturait les méninges devant cette fameuse grille (disons qu'elle est un peu célèbre à Grenoble)... alors qu'il suffisait de demander l'explication aux bonnes personnes...
Merci à vous !

[grange]

Pour être sûr d'avoir compris, sur les photos de Brutaldeluxe, il semblerait qu'on parte de l'extérieur et selon le principe d'un diaphragme, on fait glisser chaque barreau qui s'incline automatiquement et qui se redresse en faisant coulisser le trou voisin : est-ce exact ?
Finalement, le principe est que le trou renflé supporte "momentanément" l'inclinaison du barreau.
