La grille du diable : fabrication en fer forgé

[thierry loeve]

T'es pas très loin...
Lors du symposium de Saffré en 2006, Alessandro Ervas (forgeron et restaurateur italien) nous en a montré un exemple ; et Steven et Bretch Dujardyn (ferronniers d'art belges) en ont réalisé une, impressionnante.
Les photos sont à découvrir sur le site des Voix de la Forge : lien.

[Roland PINON]

La solution :
Une photo de la grille presque à la fin :

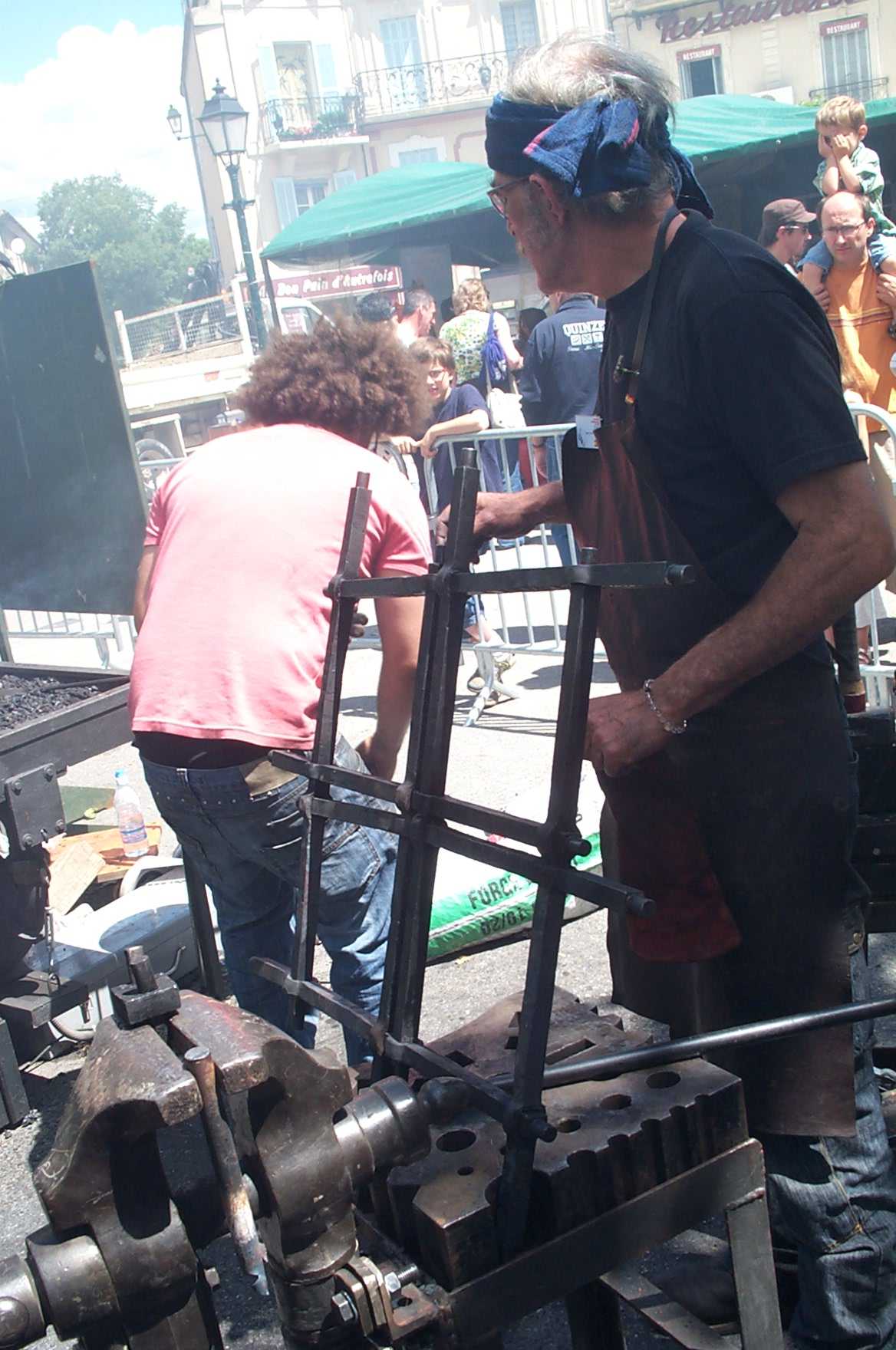

Comme vous pouvez le remarquer, pour rester calme, notre bouillant catalan a une technique de roulage très au point appelée "oxycartoblindage à outrance".

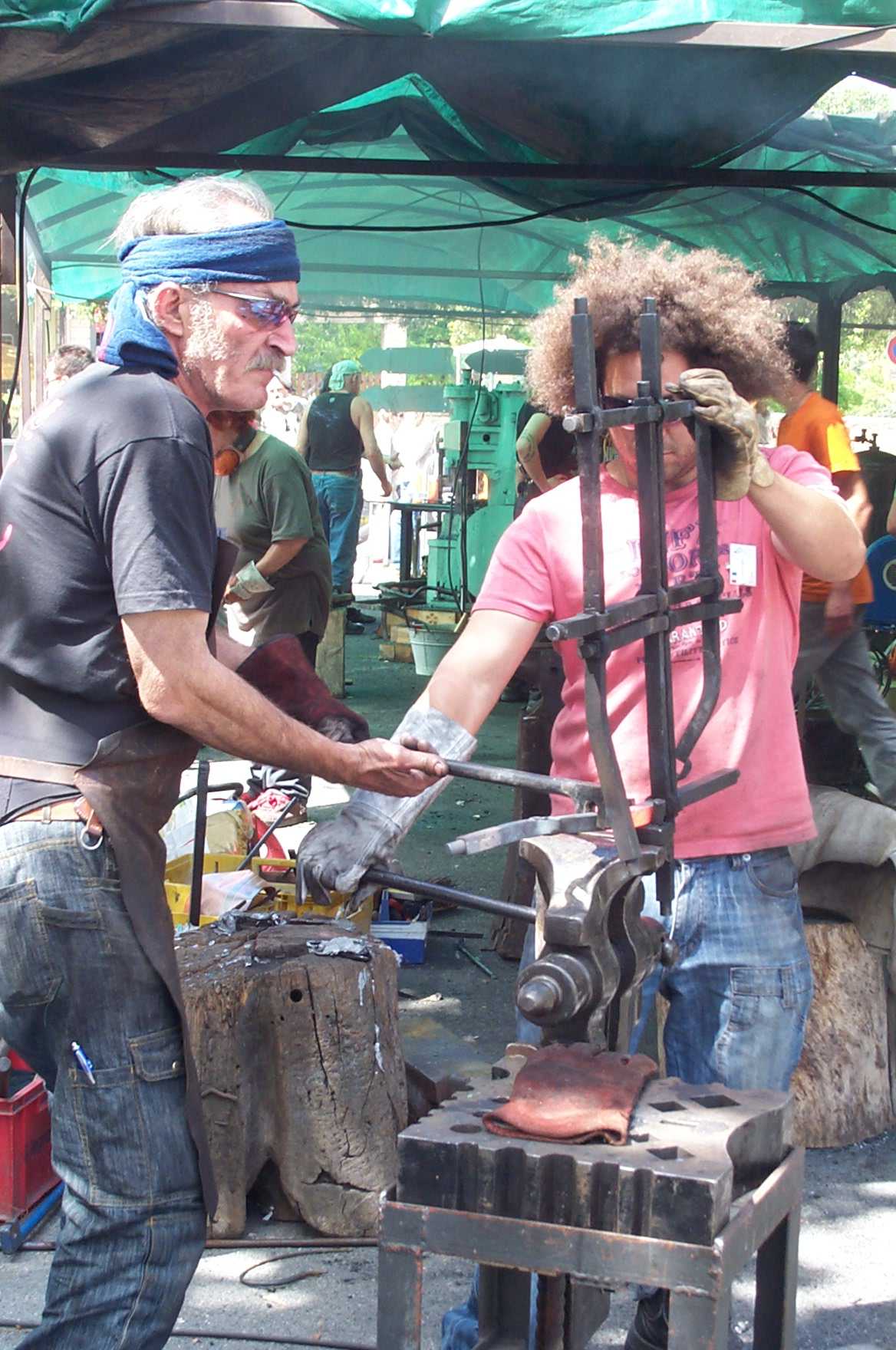

Le dévoiement à été fait pour le perçage des trous et il redresse tout le monde pour passer les barreaux dans leurs trous.

Là c'est fini ! Encore quelques coups de marteau pour faire glisser les barreaux dans leurs trous, et le carré du centre s'élargit tandis que les quatre extérieurs rétrécissent.

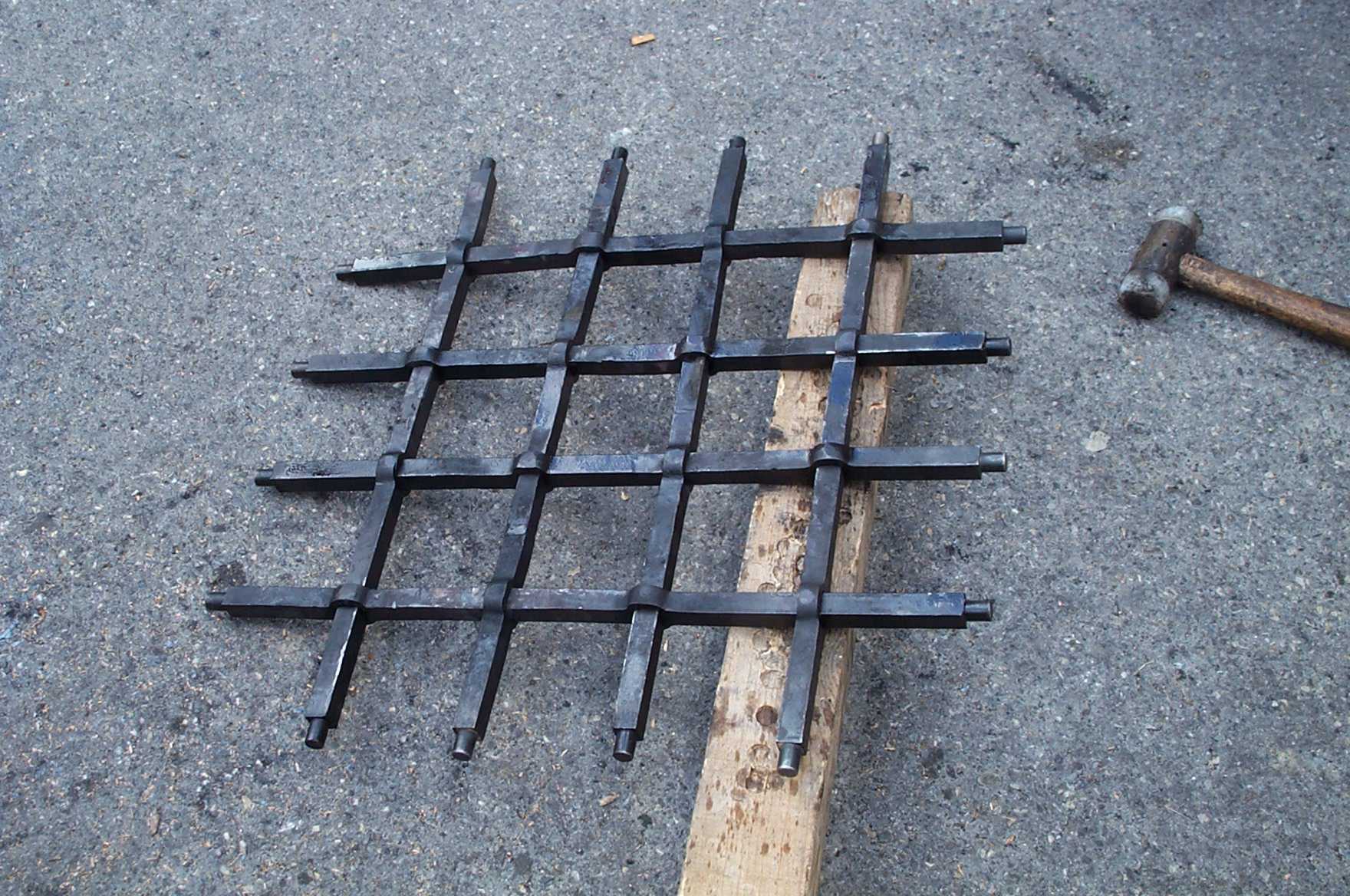

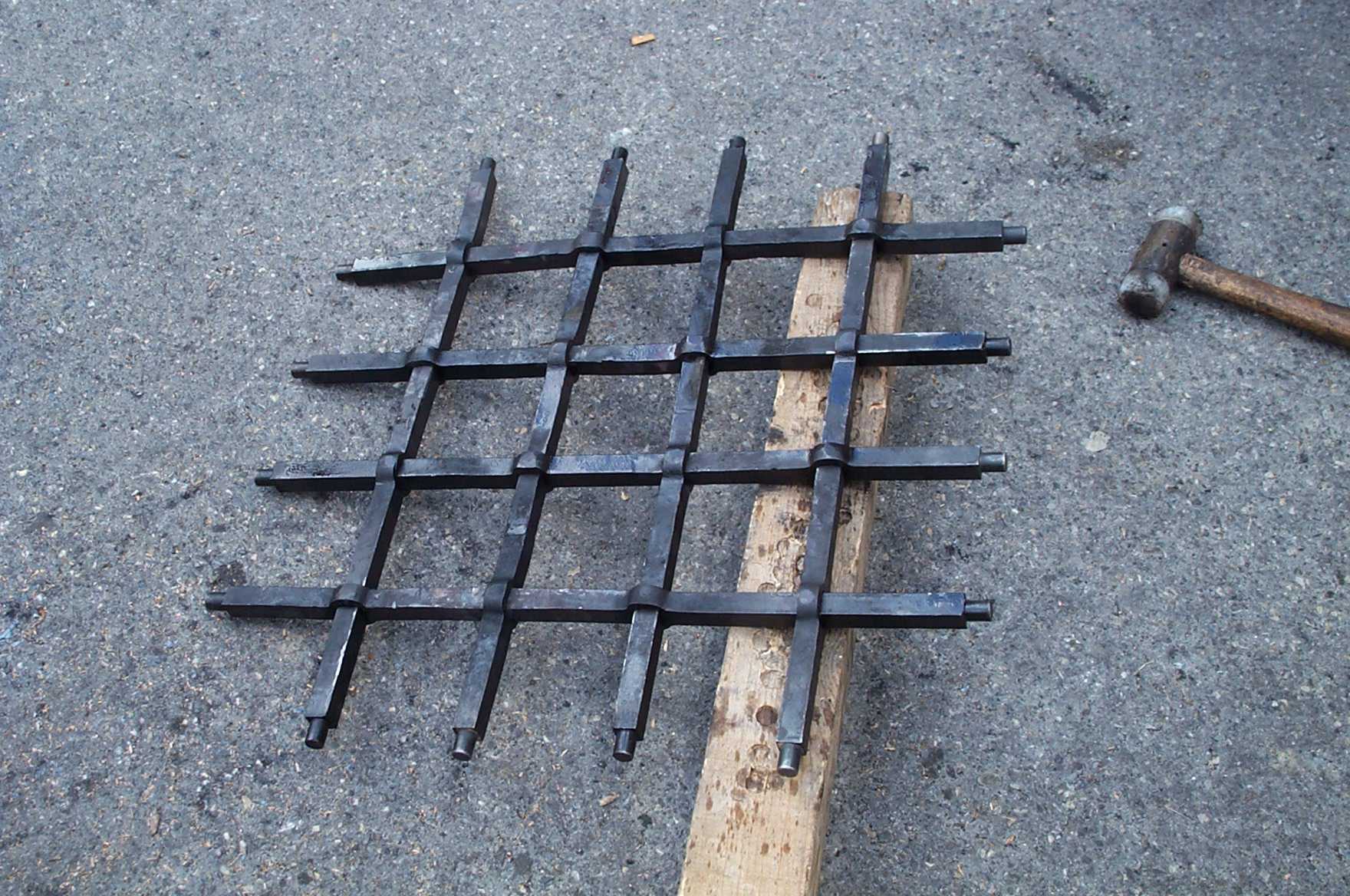

Quelques minutes plus tard on obtient ça :

Je vous fais bientôt un dessin pour vous expliquer son outillage un peu spécial et la manière dont il prépare ses barreaux.
"Le secret de l'outillage Catalan" ... bientôt sur vos écran.

[brindacier]

Il y a peut-être des trous renflés qui sont faits après le début de l'assemblage des barres ?

[Roland PINON]

Salut à tous,
Oui, les trous sont percés au fur et à mesure du montage et voici la technique de ce sympathique espagnol :

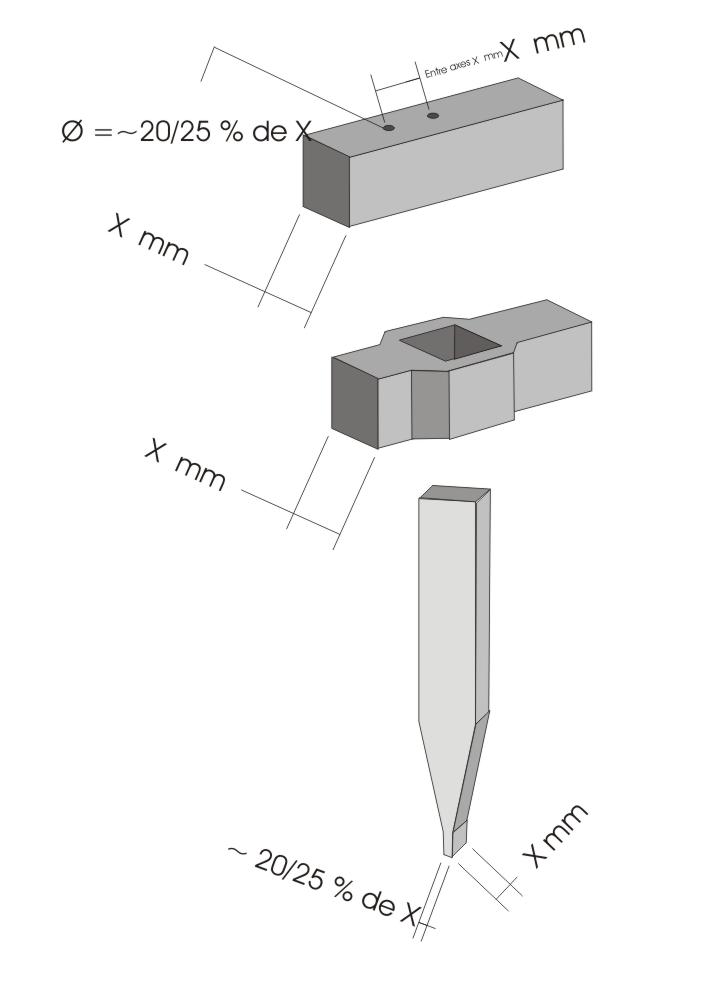

Les barres sont préparées avec de petits perçages qui servent de guidage pour le passage du burin.
Ce burin est carré et a un bout plat large d'environ 20/25 % de la taille du fer à passer. De ce fait, il fait un passage par refoulement d'un côté puis de l'autre. A la fin de ce "perçage-refoulement", il tombe un petit morceau de métal que le burin à arraché. Ensuite re-chauffe et écartement du trou.
Comme il travaille ses barres sur plat, il n'y a pas de modifications longitudinale de la barre. L'entre axe entre barres reste constant.

Le burin est fraisé dans un acier pour travail à chaud et a des angles bien nets.
Ensuite c'est facile : on tape comme un sourd... et hop c'est fait.

[calderic]

Il n'y a pas de sens de montage à respecter ?
Faut-il commencer par le centre ou d'un coté ?

[Roland PINON]

Cela démarre du centre.

[yag]

Malgré le secret dévoilé, cette grille reste sublime.

[BDelor]

Comme il travaille ses barres sur plat, il n'y a pas de modifications longitudinale de la barre.

Bonjour,
est-ce que tu pourrais expliquer pourquoi il n'y a pas de modification longitudinale, s'il te plait ?

[Roland PINON]

Salut,

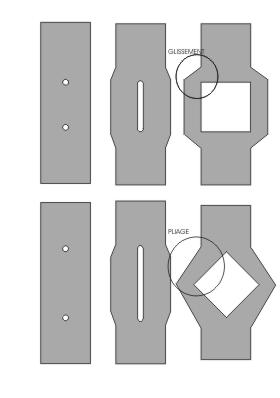

Parce que si le barreau est sur angle, on préconise de faire dans la traverse une boutonnière plus grande que la simple diagonale du barreau. Ainsi, lorsque tu l'écartes, c'est un pliage qui s'opère et les deux extrémités se rapprochent : ta traverse perd alors sur sa longueur.
Sur plat le déplacement est un glissement de matière purement latéral car tu fends à 20 pour un barreau de 20... et ensuite tu tapes fort !

[BDelor]

Merci beaucoup !
C'est tout de suite plus clair quand c'est bien expliqué.
Amitiés,
Bernard
