Les échoppes pneumatiques pour la gravure en taille douce

[ti serge]

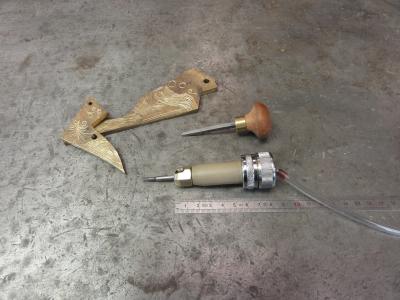

Vue d'ensemble avec des essais de fonctionnement.

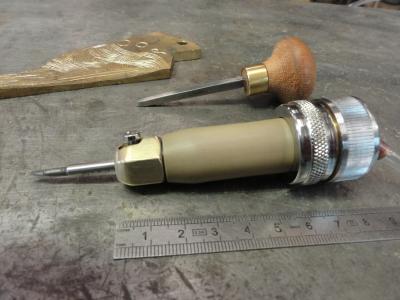

Vue d'ensemble.

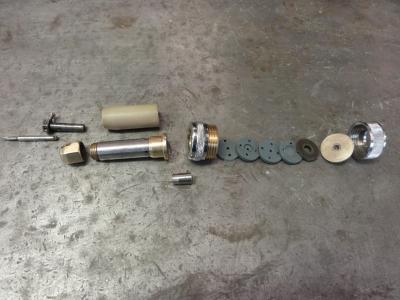

L'échoppe en pièces détachées.

[Invité 1]

Salut Serge,
je n'avais pas vu : ton modèle est nettement plus gros qu'une échoppe ou un burin ; si je comprends bien, tu as donc le piston qui vient bouger, comme sur les autres modèles, mais à quoi servent toutes les "rondelles" qui sont logées dans la poignée ?

[ti serge]

Détail des éléments :
l'outil provisoire (un taraud de 4) - le porte-outil (un boulon de 6 non fileté sur 25 mm) - le support (un manchon en laiton 8:13 - le corps principal, un étiré de 15. En dessus : le silencieux qui canalise l'air de l'échappement vers l'avant (un tube de pvc). En dessous : la masselote (une queue de taraud de 8) - Un manchon en laiton de 20:27 dans lequel vient se loger le cœur de la mécanique, 4 rondelles en pvc et une petite en polycarbonate (la soupape) : cet ensemble permet de distribuer l'air de l’arrière vers l'avant et inversement, et donc mettre la masselotte en mouvement. Une rondelle en caoutchouc, une en laiton avec l'arrivée de l'air, le tout est fermé par un écrou moleté de 27 (ancien flexible de douche).
La pression d'utilisation est de 0,5 à 2 bars : 0,5 pour les petites gravures, 2 bars pour creuser un peu fort.
Et ça marche! Mais ce n'est pas pour autant que ça va faire de moi un graveur !

[jpg]

Ton montage est plus complexe que ce que fait Jean Santos car c'est le piston et son déplacement qui fait la répartition de l'air devant et derrière le piston. Je pense que son nouveau graveur à commande palmaire est aussi très simple. Je pense que si tu prends contact avec lui, il te donnera gentiment ses propres expériences.
