Messagede mc.dug » Mar 30 Aoû 2011 19:38

Bonjour à tous !

Je me tourne vers vous car j'aurais besoin d'une astuce et d'un tour de main !
Je voudrais connaitre une astuce pour transporter des pièces encombrantes et lourdes dans l'atelier afin de les manipuler.
En effet, récemment installé, je suis tout seul. Le souci est que je ne peux pas installer dans l’immédiat un palan fixe (ou sur rail) au plafond de mon atelier, même si dans le futur il faudra que je le fasse...
Est-qu'il existerait une structure facile à fabriquer, mobile, stable et peu onéreuse, type "grue" ?
Merci et bonne soirée.
mc.dug

Messages: 41
Inscription: Lun 10 Jan 2011 22:11
Localisation: poitou-charentes

Re: Matériel pour transporter des pièces lourdes de ferronnerie

Messagede métallo16 » Mar 30 Aoû 2011 20:51

Bonjour, une chèvre d'atelier pourrait faire l'affaire si le sol est plan ; sinon un palan à chaine suspendu à un portique mobile.
métallo16

Messages: 5
Inscription: Dim 26 Déc 2010 12:48

Re: Matériel pour transporter des pièces lourdes de ferronnerie

Messagede thierry loeve » Mar 30 Aoû 2011 21:20

Bonjour.
Je me suis fait une potence à 3 roues mobiles à laquelle je fixe un palan 1 tonne, à 3 mètres de haut.
La base est une équerre en IP de 140 le reste, poteau et potence et triangulation, en IP de 100. Il y a des renforts en cornière de 50.
L'axe de la base est plus long que la barre de potence pour éviter que l'ensemble bascule en avant.
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Matériel pour transporter des pièces lourdes de ferronnerie

Messagede nicko » Jeu 1 Sep 2011 21:56

Moi aussi je suis seul et je dispose d'une chèvre et je dois dire que je m'en sers souvent, sinon un palan sur roulettes si tu as de la hauteur sous plafond et un budget plus conséquent.
Avatar de l’utilisateur
nicko

Messages: 11
Inscription: Sam 29 Jan 2011 18:47
Localisation: narbonne

Re: Matériel pour transporter des pièces lourdes de ferronnerie

Messagede bpc » Ven 2 Sep 2011 17:44

S'il s'agit juste de les déplacer dans l'atelier, moi, je les fais rouler sur des morceaux de tube.
bpc

Messages: 311
Inscription: Mer 29 Avr 2009 17:08

Re: Matériel pour transporter des pièces lourdes de ferronnerie

Messagede Franz » Sam 3 Sep 2011 11:09

Salut Thierry,
je suis aussi dans le même cas. Pour l'instant, j'ai un palan que je déplace de poutre en poutre. C'est un peu énergivore !
Aurais-tu par hasard une photo de ta potence pour voir ce que cela donne ?
Merci à toi.
Franz

Messages: 47
Inscription: Mar 16 Juin 2009 15:09
Localisation: Puisaye, Yonne, 89

Re: Matériel pour transporter des pièces lourdes de ferronnerie

Messagede thierry loeve » Mar 7 Aoû 2012 19:46

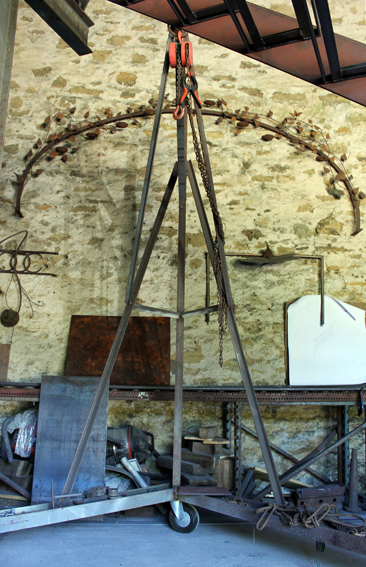

Désolé pour le retard mais il était coincé dans l'atelier et je n'avais pas eu l'occasion de le ressortir jusqu'à présent. Voici les photos :




L'ensemble de la structure a été réalisée avec ce qui trainait dans l'atelier.
Les renforts ont été posés en fonction des contraintes constatées lors de la première utilisation. Le palan (1 T, 3 mètres de chaine au plus bas) est positionné manuellement. Il manque un point d'arrêt en bout de flèche pour retenir le palan au cas où celui-ci glisserait.

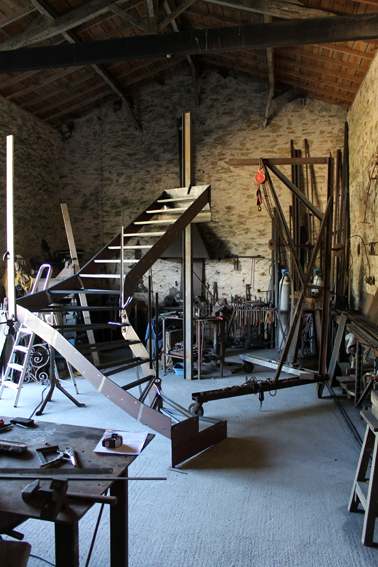

Ici je m'en sers pour le montage d'un escalier. Je l'avais fait pour pouvoir manipuler seul des vantaux de portail de 270 kg.
Le point délicat est de ne pas dépasser le centre de gravité lors des manipulations (par exemple, retourner des pièces larges) afin d'éviter un basculement. Un chargement en poids sur les ip bas permet de minimiser ce risque.
Les roues multidirectionnelles ont une tolérance de poids 200 kg chacune, ce qui autorise un poids de 600 kg.
Lors du déplacement des pièces, je les fais reposer sur le ip bas (sur des barres en travers pour les faibles largeurs) afin d'éviter les effets de balancier.
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique
