Rampe d'escalier en fer forgé : les cotes en ferronnerie


Rampe d'escalier en fer forgé : les cotes en ferronnerie

Messagede Moreau Olivier » Mer 18 Nov 2009 11:46

Bonjour,
Comment prendre les mesures d'une rampe en ferronnerie sur un limon de 3 étages, est ce que je suis obligé de débillarder sur place.
Connaissez vous un livre sur les techniques du rampiste en ferronnerie.
Merci
Moreau Olivier

Messages: 2
Inscription: Mer 18 Nov 2009 11:24

Re: Rampe d'escalier en fer forgé : les cotes en ferronnerie

Messagede thierry loeve » Mer 18 Nov 2009 16:50

Bonjour Olivier

S'agit-il de parties droites avec juste les angles de paliers à débillarder ou bien d'un hélicoïdal ?
La main courante est-elle en tube ou en fer plat ?
Il existe plusieurs méthodes .
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Rampe d'escalier en fer forgé : les cotes en ferronnerie

Messagede Moreau Olivier » Ven 20 Nov 2009 09:23

Bonjour,
il s'agit d'un hélicoïdal avec main courante en fer plat.
Merci.
Moreau Olivier

Messages: 2
Inscription: Mer 18 Nov 2009 11:24

Re: Rampe d'escalier en fer forgé : les cotes en ferronnerie

Messagede thierry loeve » Ven 20 Nov 2009 13:51

Le mieux est de prendre un relevé de l'escalier et de faire un mannequin.

Pour le relevé, il faut d'abord vérifier l'aplomb sur toute la hauteur.
Ensuite sur une tôle ou du cp placé au sol dans le jour de l'escalier, relever au fil à plomb le nez de chaque nez de marche de la première volée et du palier en notant les hauteurs du sol au nez de chaque marche.
Au moyen d'une règle plaquée contre le nez de marche, on plombe aussi à + ou - 1 m dans la ligne des nez de marches.
On fait un repère sur le premier point qui déterminera l'intersection de la courbe du jour avec l'angle du balancé de marche qui sera obtenu en traçant une droite passant par les deux points.
On définit l'emplacement de la rampe, à la française ou à l'anglaise, et l'implantation des poteaux, etc...

Le mannequin est fait en fonction des relevés .

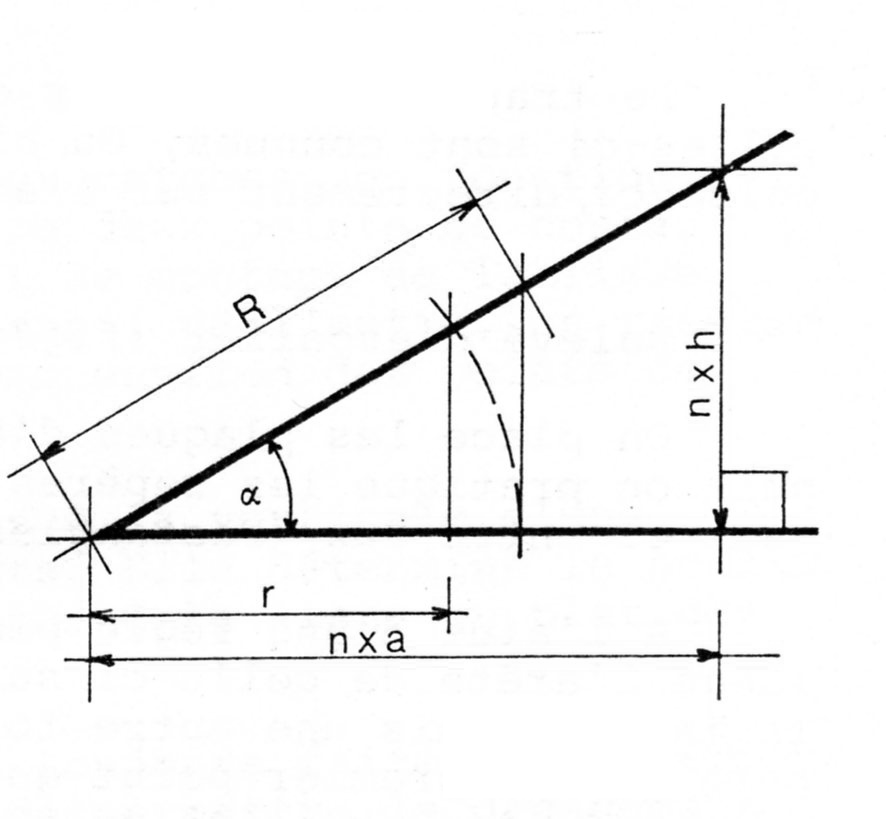

Le rayon de cintrage d'une lisse d'un hélicoïdal à débillarder est : R = r / cos.alpha
  • R = rayon de cintrage,
  • r = rayon à la fibre neutre

Exemple numérique d'école :
    h = hauteur d'une marche = 190
    r = 680
    Tg alpha =190/350 = 0.54285 = 28°30'
    cos alpha = 0.87282
    R= 680 / 0.87282 = 880

Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Rampe d'escalier en fer forgé : les cotes en ferronnerie

Messagede thierry loeve » Dim 22 Nov 2009 00:14

J'oubliais une autre méthode, plus empirique, qui consiste à faire un gabarit sur place à l'aide d'un fer plat de petite section puis de le monter en mannequin à l'atelier.
Pour des raisons de transport et de manipulation, prévoir des petites longueur (2m environ).
Le débillardage du gabarit peut être fait au tas creux et à la griffe et griffon, ou à la chèvre.
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique
