Messagede jimi » Mar 24 Juil 2012 09:24

Bonjour à tous.

Voici quelques photos d’un garde-corps réalisé récemment chez un ami musicien. Inspiré des appuis de fenêtres existants, il reprend le thème de la portée musicale.
Le pilastre est en petit U de 60, le pied en fer plat de 30 x 10,les lisses en rond de 16 et la main courante en 40 x 8, le tout est assemblé par des rivets en acier.
Les « notes de musique » sont en tôle emboutie à chaud à la presse à inertie et texturées au feu puis fixées aux lisses par des rivets en cuivre.
Les lisses sont bloquées dans les trous renflés du pied par des « clavettes » en cuivre.
L’ensemble est vissé dans la poutre par des tire-fonds passés au feu pour en éliminer le galva et riveté sur l’habillage de la cuisine ; seule la cornière, rajoutée au dernier moment pour masquer les coupes du parquet, est soudée sur le pied et le pilastre.
La main courante est « brunie noir » puis rustol , les « notes de musiques » brunies au perchlorure puis cirées ; le reste est brossé et passé au rustol.

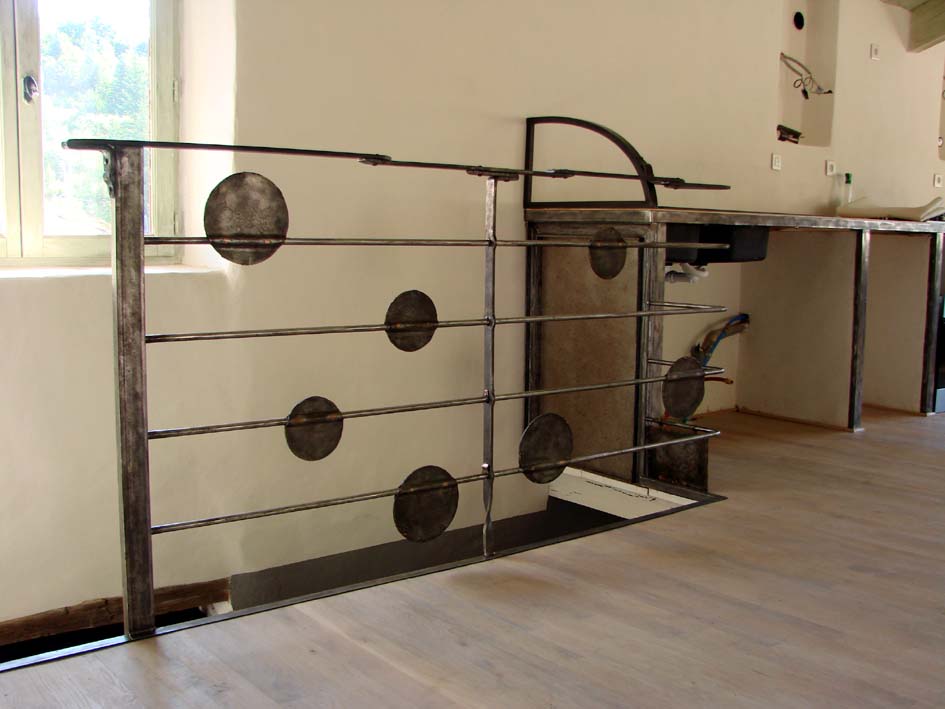

Vue d'ensemble du garde-corps.
Vue d'ensemble du garde-corps.

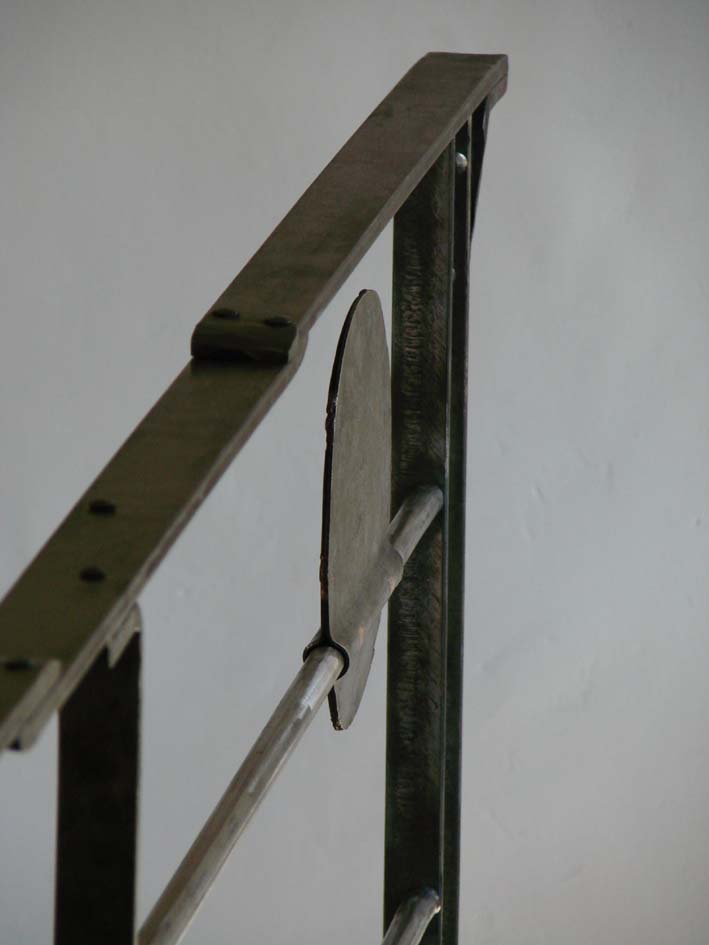

Le pilastre et la main courante étagée.
Le pilastre et la main courante étagée.

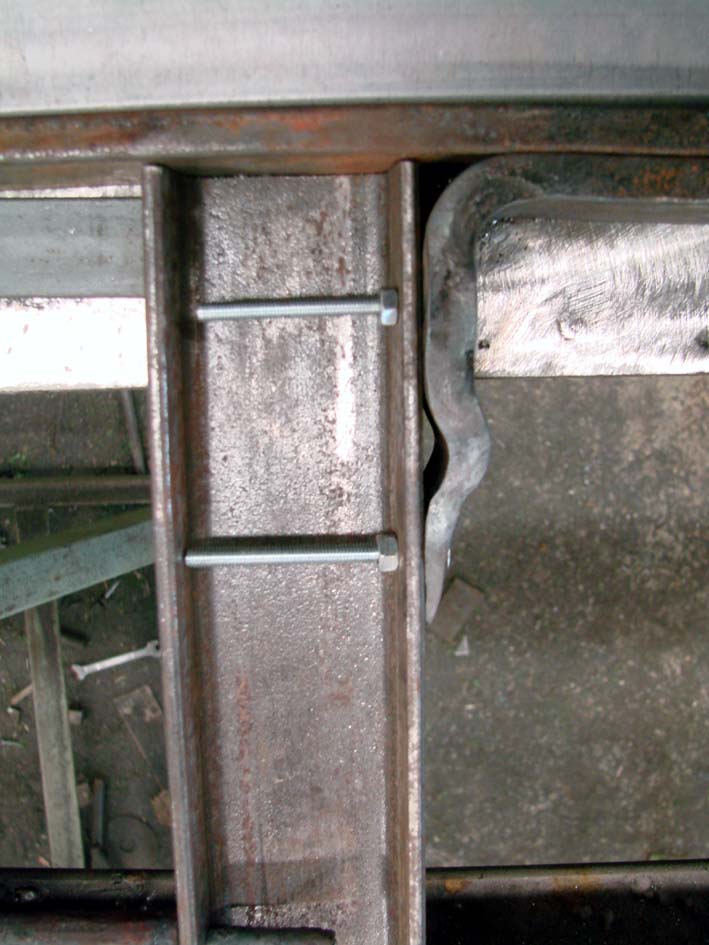

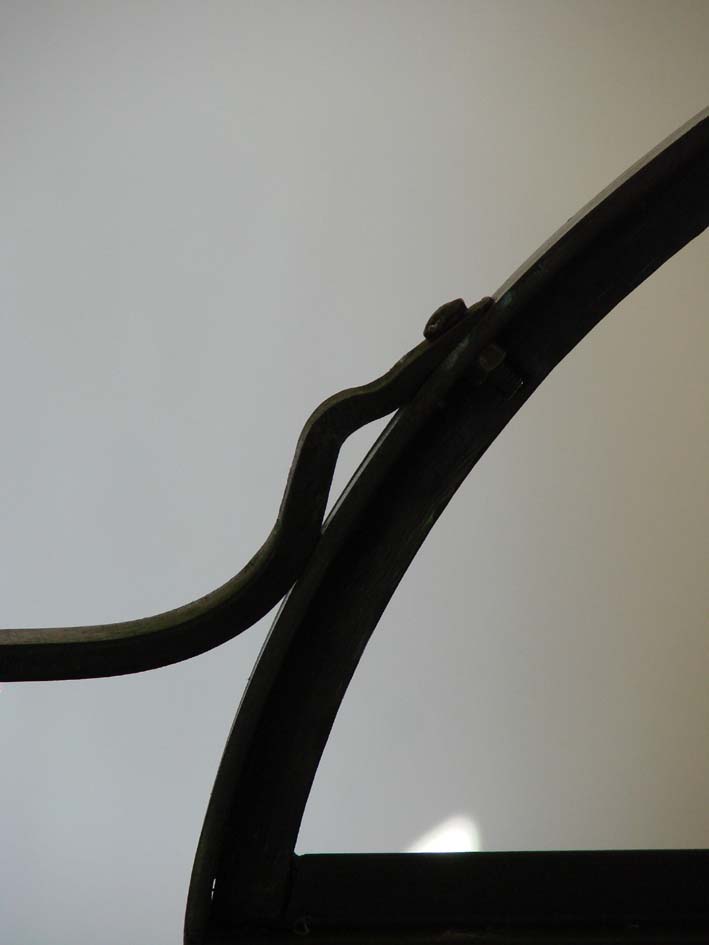

Le raboutage sur la partie existante.
Le raboutage sur la partie existante.

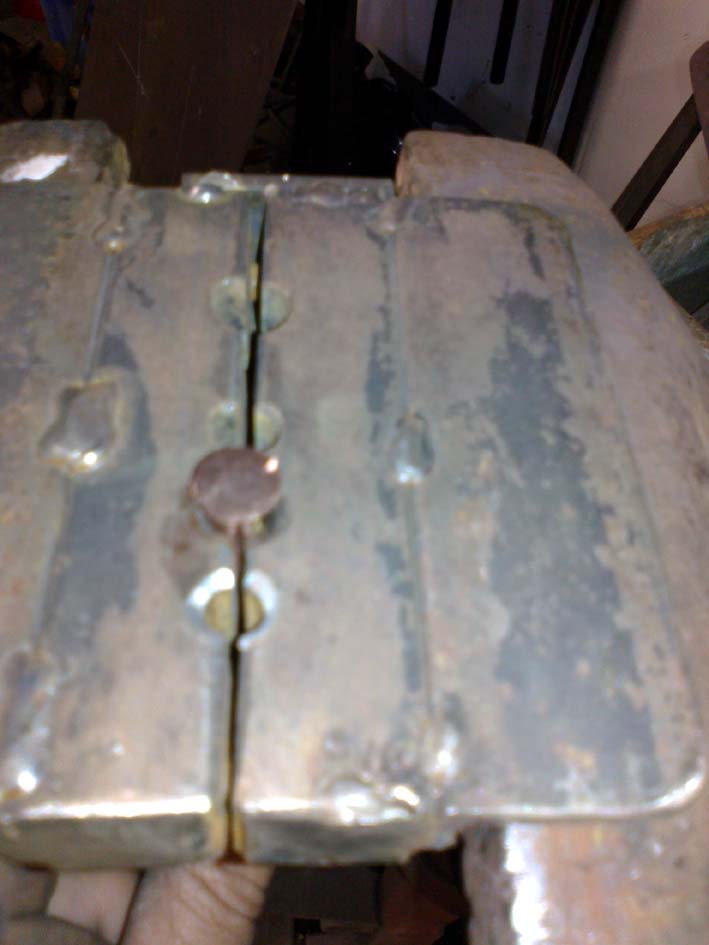

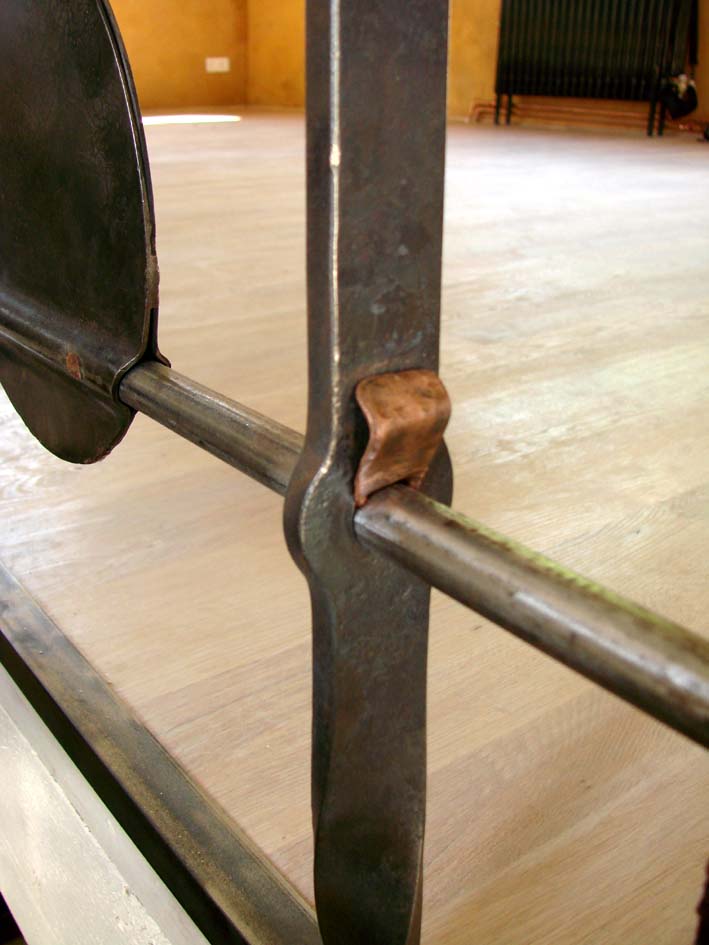

Les "clavettes" qui bloquent les lisses.
Les "clavettes" qui bloquent les lisses.

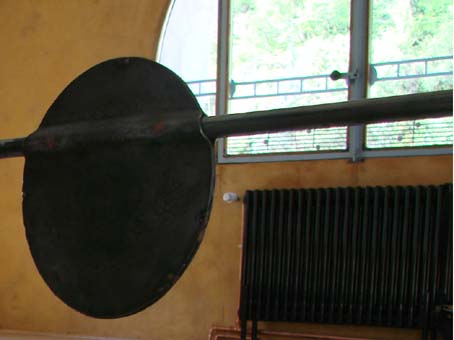

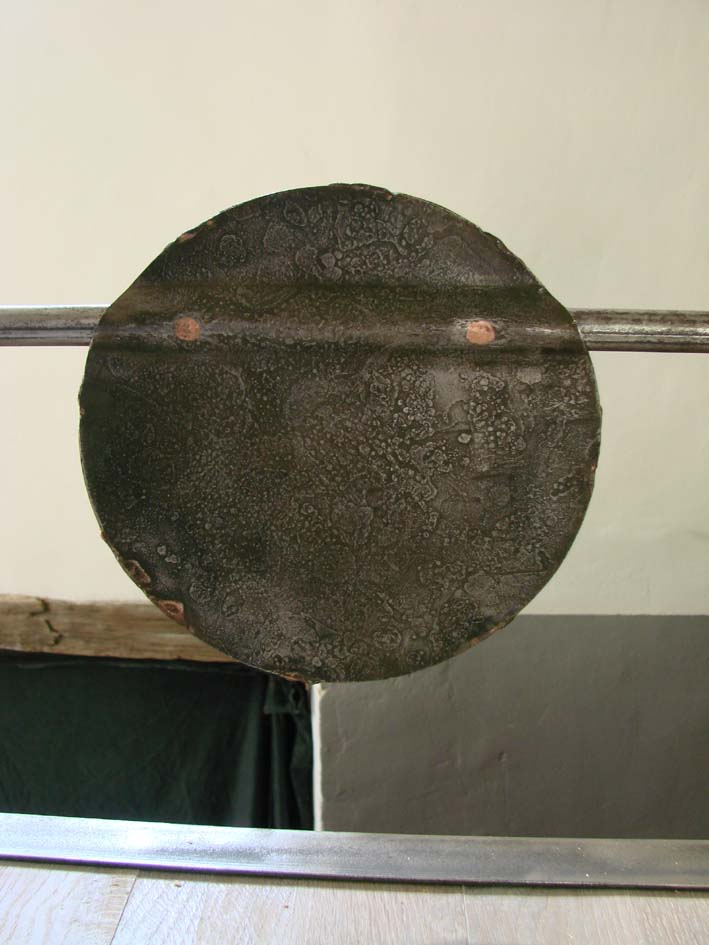

La texture d'une note.
La texture d'une note.

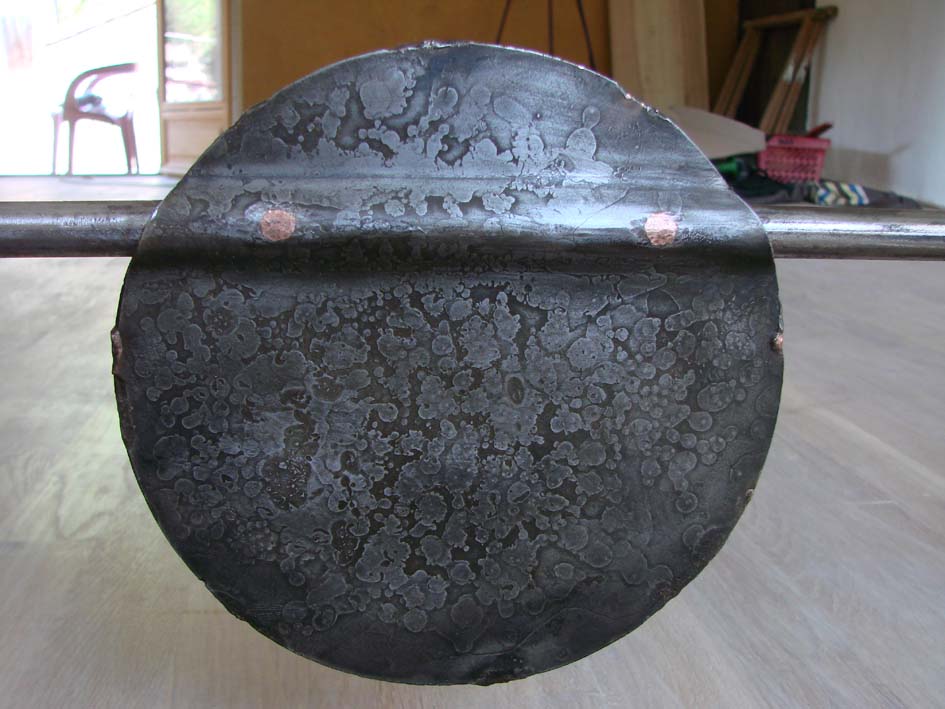

Une autre un peu différente.
Une autre un peu différente.

Voici quelques photos de la fabrication :

Les tenons étirés, en place sur le pilastre.
Les tenons étirés, en place sur le pilastre.

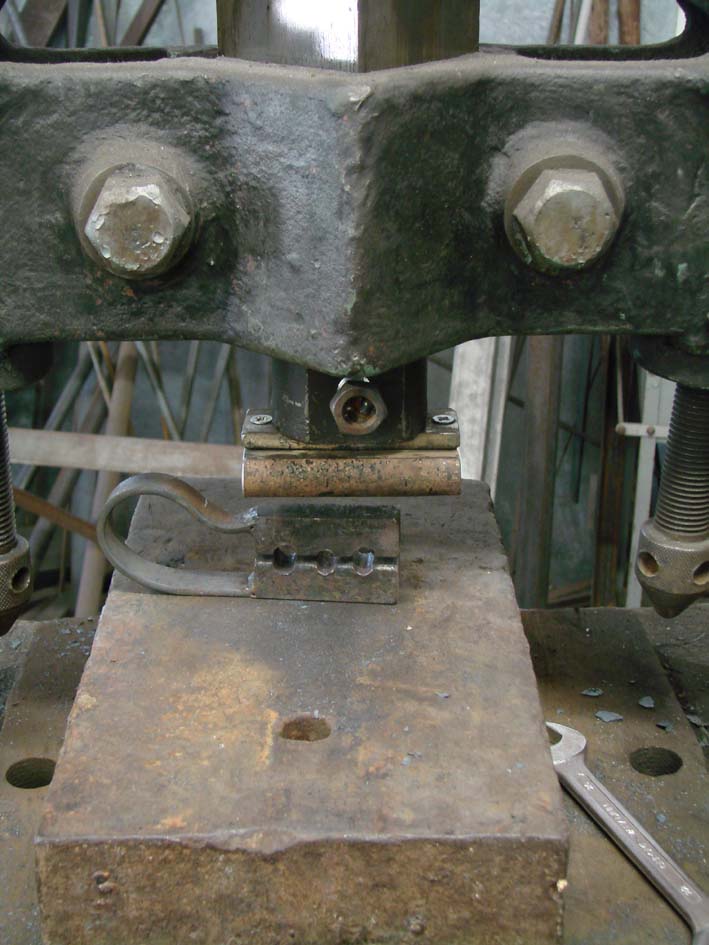

L'outil pour finir les tenons à la presse après ébauche à l'enclume.
L'outil pour finir les tenons à la presse après ébauche à l'enclume.

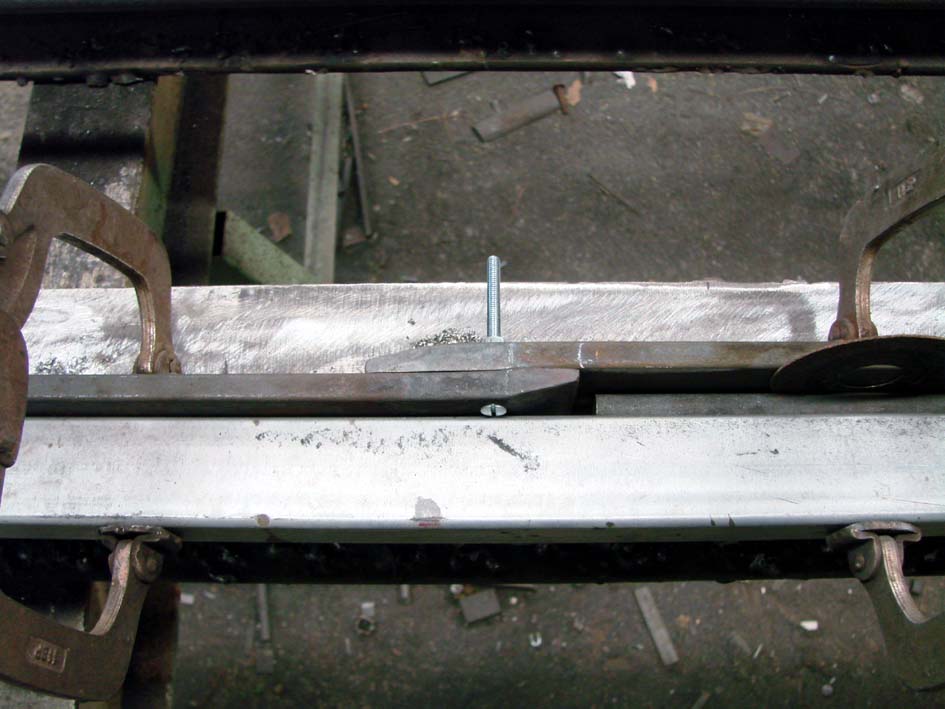

Le rivetage de la main courante.
Le rivetage de la main courante.

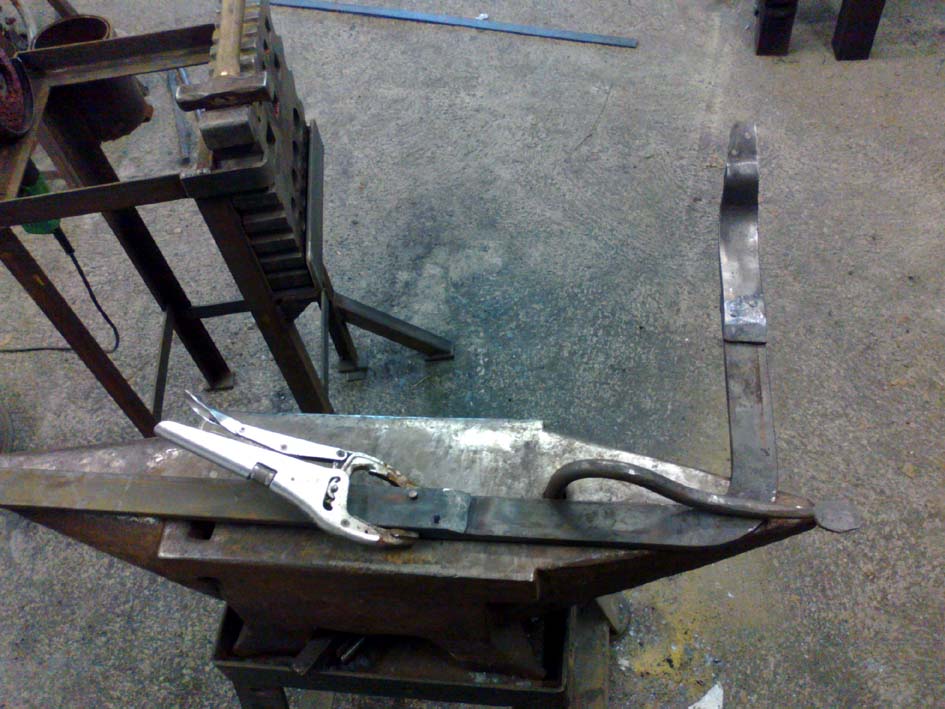

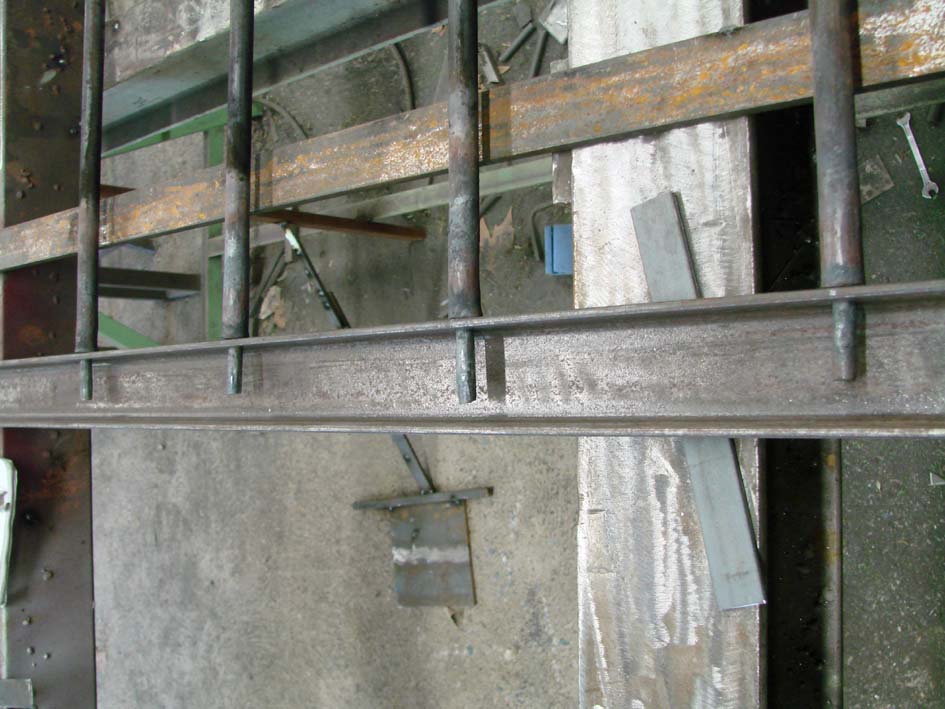

Montage à blanc des différents éléments.
Montage à blanc des différents éléments.
Montage à blanc.
Montage à blanc.
Fabrication des rivets (ici un en cuivre).
Fabrication des rivets (ici un en cuivre).

Et voilà, ça a été un joli chantier où je me suis fait plaisir... Merci aux clients de m'avoir laissé faire suivant mes idées.
jimi

Messages: 150
Inscription: Sam 3 Oct 2009 16:54
Localisation: Cévennes gardoises

Re: Rampe d'inspiration musicale

Messagede BDelor » Lun 27 Aoû 2012 13:47

C'est un joli travail ! Tu dis que le client t'a laissé une certaine liberté. Comment avez-vous fait dans la pratique ? Le client a-t-il seulement donné une idée générale, un dessin du projet, quelque chose de plus précis ? Les choix esthétiques ont-ils été discutés (état de surface des notes, rivets en cuivre...) ou laissés à ton initiative ?
Avatar de l’utilisateur
BDelor

Messages: 5663
Inscription: Ven 3 Oct 2008 07:11

Re: Rampe d'inspiration musicale

Messagede jimi » Dim 2 Sep 2012 08:05

Salut Bernard
en ce qui concerne l'esthétique, je me suis inspiré des appuis de fenêtres existant que l'on voit ici en arrière-plan.


J'en ai tiré quelques croquis que j'ai montrés et qui ont plu.
J'avais déjà fait pas mal de travaux chez eux (trois escaliers, une "véranda intérieure" destinée à devenir une salle de bain, et quelques bricoles) et donc ils m'ont fait confiance. En plus on a vraiment sympathisé.
La maison se trouve de surcroit à 500 mètres de mon atelier, ce qui facilite pas mal les choses quand on veut montrer des exemples comme les textures des notes ou l'aspect d'un rivet en cuivre...
Mais globalement, j'ai vraiment eu carte blanche et ils ont validé pratiquement tous mes choix.
jimi

Messages: 150
Inscription: Sam 3 Oct 2009 16:54
Localisation: Cévennes gardoises

Re: Rampe d'inspiration musicale

Messagede thierry loeve » Mer 12 Sep 2012 23:37

Bonjour Jimi.

C'est un belle réalisation mais je suis toujours surpris de voir ce genre d'ouvrage en dehors des normes, même si je comprends leur incompatibilité avec le partie pris esthétique. (Il devrait y avoir une occultation à partir du bas sur 450 mm de haut.)

Techniquement, comment as-tu solutionné le fait de mouler les tôles des "notes" sur les ronds et d'obtenir un cercle au final : es-tu parti d'une forme ovale ?
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Rampe d'inspiration musicale

Messagede jimi » Sam 15 Sep 2012 18:07

J'ai bien conscience de ne pas être dans la norme, merci, mais autant je suis intraitable sur le sujet quand je travaille pour des communautés, des municipalités ou pour tout ouvrage destiné à un lieu recevant du public, autant je fais primer l'esthétique quand l'ouvrage est destiné à un particulier... non sans avoir, bien entendu, informé le client de la situation.
Pour être tout à fait honnête, je pense que si j'avais voulu rajouter une bande de 450 mm de tôle, à trous ou pas, en partie basse, le client serait allé voir ailleurs avec mes croquis et tout ce que j'aurais gagné, c'est d'avoir perdu un chantier et du temps...

En ce qui concerne les traçages des tôles, j'ai fait quelques essais de "découpes compensées" mais le résultat n'était franchement pas terrible et j'ai fini par découper des disques.
jimi

Messages: 150
Inscription: Sam 3 Oct 2009 16:54
Localisation: Cévennes gardoises

Re: Rampe d'inspiration musicale

Messagede thierry loeve » Sam 15 Sep 2012 19:59

Bonjour Jimi.

Je n'ai ni l'intention de vexer, ni de laisser penser aux non-professionnels qui viennent sur Metal Connexion que ce type d'ouvrage est dans la norme. C'est une question de responsabilité en tant que modérateur et c'était juste une pique de rappel, d'autant que nous sommes bien dans un sujet qui traite des critiques d'ouvrages.
Le sujet sur les normes a déjà été débattu sur ce forum, avec notamment des astuces et moyens pour rester conforme tout en sauvegardant l'esthétique et nous n'allons pas reprendre la discussion ici.
J'ajouterais qu'il suffit d'aller voir ton site pour se rendre compte de la qualité et du sérieux de ton travail, et je te remercie d'être le premier à avoir eu le courage de soumettre son ouvrage à critiques.

Pour en revenir au sujet, quand tu dis que tu as découpé les disques, veux-tu dire que ceux-ci étaient déjà en place ou bien sont-ils devenus légèrement oblongs lors de la pose - il est difficile de s'en rendre compte sur les photos - ?
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Rampe d'inspiration musicale

Messagede jimi » Mar 18 Sep 2012 18:22

J'ai bel et bien découpé des disques parfaitement circulaires dans la tôle puis je les ai ensuite emboutis à chaud à la presse ; ils sont donc légèrement déformés mais cela passe quasiment inaperçu.
jimi

Messages: 150
Inscription: Sam 3 Oct 2009 16:54
Localisation: Cévennes gardoises

Re: Rampe d'inspiration musicale

Messagede thierry loeve » Mar 18 Sep 2012 20:07

Merci, je comprends mieux. S'agit-il bien d'une presse à balancier ?
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Rampe d'inspiration musicale

Messagede jimi » Mer 19 Sep 2012 09:48

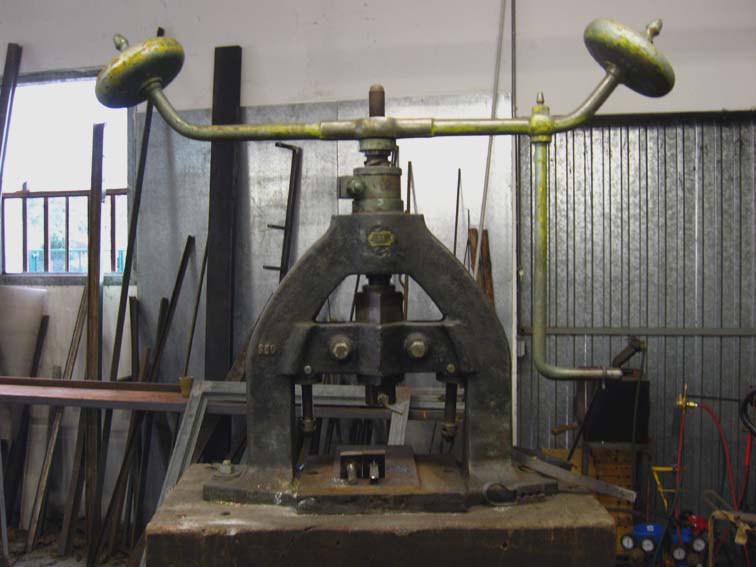

Oui, c'est avec cette presse à balancier, mais je n'ai pas de photo du montage dont je me suis servi pour emboutir ces tôles :

jimi

Messages: 150
Inscription: Sam 3 Oct 2009 16:54
Localisation: Cévennes gardoises
