Messagede lenclumier » Lun 23 Avr 2012 12:29

Bonjour à tous,

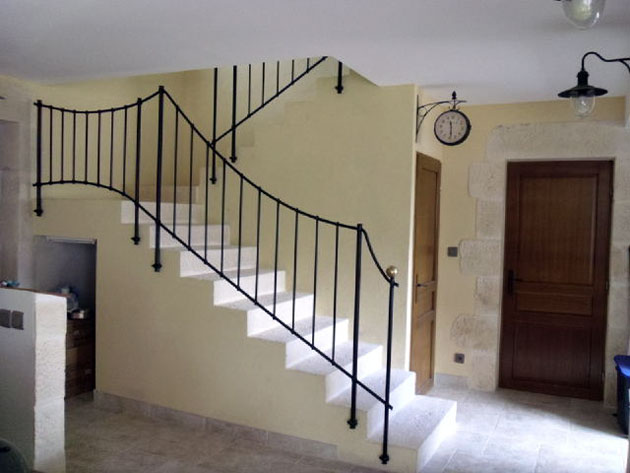

voilà ma dernière rampe en fer forgé "Golden gate".

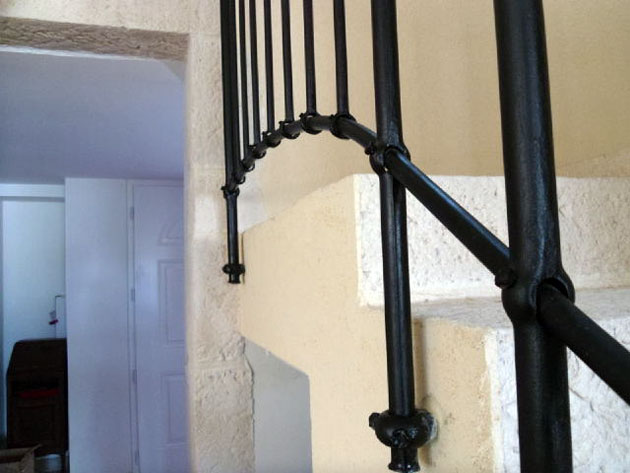

Pour le coté technique, elle est à trous renflés, refoulement.
Les sections sont les suivantes :
  • lisse haute en rond de 18,
  • lisse basse en rond de 20,
  • barreaux en rond de 14,
  • poteaux en rond de 25 et 30

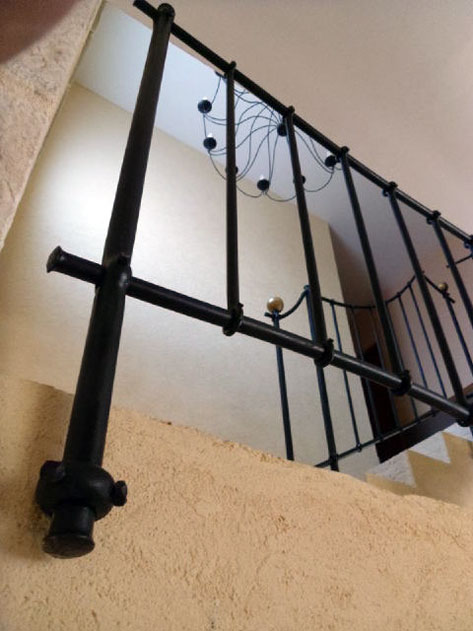

  • pattes à scellement en rond de 40 (le pourquoi de la fissure de mon "hofi hammer", je travaille seul.)
Il y a une soudure sur l'ensemble !

Avatar de l’utilisateur
lenclumier

Messages: 20
Inscription: Sam 9 Juil 2011 09:17
Localisation: blois

Re: Rampe d'escalier en fer forgé par Baptiste Darnault

Messagede jimi » Mer 25 Avr 2012 21:38

Superbe, j'aime beaucoup l'allure générale et les rivetages, un peu moins les boules en laiton, mais c'est juste pour faire une remarque.
Une question en passant : quelle est la technique pour les trous renflés en oblique ?
Encore bravo pour cette réalisation sobre, classe et techniquement sympathique.
Bonne continuation.
jimi

Messages: 150
Inscription: Sam 3 Oct 2009 16:54
Localisation: Cévennes gardoises

Re: Rampe d'escalier en fer forgé par Baptiste Darnault

Messagede lenclumier » Ven 27 Avr 2012 08:34

Monsieur Jimi,

Les rivetages n'en sont pas. Ce sont des vis à tête hexagonale que je passe au carré (à froid), le tout est percé taraudé ( + frein filet).
J'ai meulé les têtes en rond sur les portions de main courante, ça faisait un peut hachoir autrement.
Pour les trous renflés, je leur ai fait accepter le rampant avec une fraise montée sur une perceuse, ce n'est pas l’opération la plus sympathique !

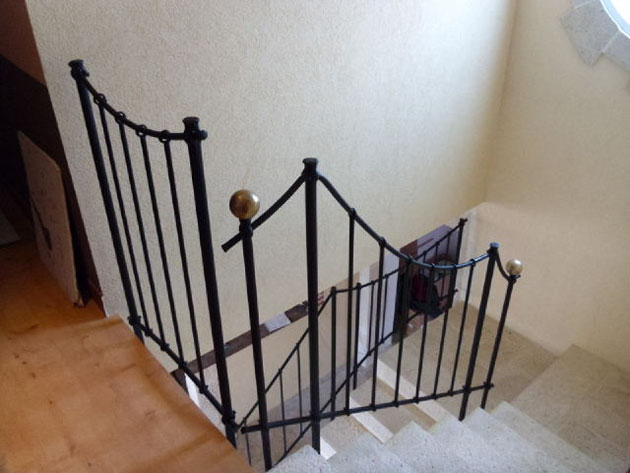

Et pour les boules en laiton, c'était une figure imposée, madame ma cliente tenait à ses boules. (Ce sont de vieilles boules de pétanque, j'aurais dû en faire des massives, plus petites.)
Merci pour cet avis. Bien à vous.
Avatar de l’utilisateur
lenclumier

Messages: 20
Inscription: Sam 9 Juil 2011 09:17
Localisation: blois

Re: Rampe d'escalier en fer forgé par Baptiste Darnault

Messagede thierry loeve » Ven 27 Avr 2012 21:35

La ligne est très élégantes. C'est un risque que la lisse haute ne suive pas la ligne des nez de marche mais esthétiquement cela fonctionne, surtout dans ce cadre.

Cependant mon esprit mal tourné me fait poser la question de l'écartement entre barreaux. C'est sans doute à une illusion d’optique due aux différentes épaisseurs mais ils me paraissent plutôt grand ?

Une autre question porte sur le choix des vis: une goupille aurait été plus discrète, cela n'était pas possible?
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Rampe d'escalier en fer forgé par Baptiste Darnault

Messagede lenclumier » Ven 27 Avr 2012 22:33

Et bien pour ce qui est des normes :
  • La lisse haute: j'ai grignoté 70 mm au dessus et 70 mm en dessous de ma ligne.
  • Les barreaux vont de 12 en 12,5 !
A quel type de goupille penses-tu, ça m’intéresse ! J'ai pris des vis car je n'avais que ça sous la main. Mais j'aime bien, ce n'est pas commun et ça donne un peu de relief. L'idée de départ était de riveter, mais seul c’est dur et les trous renflés m'ont épuisé ! Perceuse tourne à gauche...
Bien cordialement,
Baptiste
Avatar de l’utilisateur
lenclumier

Messages: 20
Inscription: Sam 9 Juil 2011 09:17
Localisation: blois

Re: Rampe d'escalier en fer forgé par Baptiste Darnault

Messagede thierry loeve » Sam 28 Avr 2012 09:46

Pour les goupilles, c'est très simple mais cela suppose que les barreaux soient maintenus en place.

Il suffit de percer un trou de part en part, de fraiser les deux côtés, d'y glisser une tige d'acier correspondant au diamètre du trou et légèrement dépassante, puis de mater les deux extrémités de façon à arriver au niveau de la surface. La fixation devient ainsi invisible et démontable.

Pour ce qui est de l'écartement, les mesures que tu donnes sont à l'axe des barreaux ou entre les barreaux ? (Pour rappel, la norme est de 110 mm maxi entre barreaux.)
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Rampe d'escalier en fer forgé par Baptiste Darnault

Messagede magne alain » Jeu 3 Mai 2012 19:43

Bonjour,

quand je vois marqué rampe en fer forgé, cela m'interpelle : mais qu'y a-t-il de forgé sur cette rampe !
Nous sommes loin du travail en fer forgé de Jean Lamour - une référence dans cette technique de travail -.
Dommage, je pense qu'aujourd'hui on apprend de moins en moins le travail à la forge à charbon.
Où sont les volutes ou spirales d'antan !
J'espère découvrir mieux un jour prochain.
magne alain

Messages: 5
Inscription: Mar 24 Nov 2009 23:21

Re: Rampe d'escalier en fer forgé par Baptiste Darnault

Messagede lenclumier » Ven 4 Mai 2012 07:22

Bonjour Alain,

je suis navré que mon "pont suspendu" vous déplaise, mais les noyaux de mes volutes ont germé. Ils ont laissé place à des trous renflés. (Mes clients n'ont pas encore acquis le château de leur rêves.)
J'ai pourtant brulé une centaine de kilos de charbon. J'ai juste essayé de réaliser une chose que je n'avais jamais vue. Ma culture en la matière étant limitée, cela ne ma pris que deux jours.
Je pense que ça, dans un pavillon comme on les monte de nos jours, aurait fait mauvais effet, sans parler du budget nécessaire à la réalisation d'un tel ouvrage.
Le travail de Mr Lamour est magnifiquement impressionnant alors merci pour ce point de comparaison, je suis flatté !

Bien à vous,
Avatar de l’utilisateur
lenclumier

Messages: 20
Inscription: Sam 9 Juil 2011 09:17
Localisation: blois

Re: Rampe d'escalier en fer forgé par Baptiste Darnault

Messagede tonyproof » Ven 4 Mai 2012 08:53

Bonjour,
personnellement j'adore ce genre d'ouvrage ou d'une rampe simple, on en fait une œuvre originale. Certes, ce n'est pas le travail de Mr Lamour mais tous le monde n'a pas un tel talent.
Ce que je trouve sympathique dans cette rampe, c'est son coté aérien et souple, on a l'impression qu'elle flotte.
Bravo pour le travail des trous, j'en ai déjà fait quelques uns et... ce n'est pas facile.
L'idée des vis est originale aussi et me donne des idées pour certains de mes projets.
Avatar de l’utilisateur
tonyproof

Messages: 37
Inscription: Jeu 18 Nov 2010 14:04
Localisation: loiret chateaurenard

Re: Rampe d'escalier en fer forgé par Baptiste Darnault

Messagede Roland PINON » Ven 4 Mai 2012 18:36

Bonjour Lenclumier.
Ton grand pont est bien sympathique et joliment réalisé.
Pour moi le fer forgé, c'est quand il est passé sur l'enclume... chacun son inspiration et ses élans artistiques.
Par chez moi on dit : "artile nôu: chascun fai come i vôu !" (article 9 : chaque fait comme il veut !) et pour ce qui est de la création, c'est mon article n°1.
Et vu l'état de ton marteau, on ne peut pas dire que tu n'y as pas mis du cœur à l'ouvrage !
Avatar de l’utilisateur
Roland PINON

Messages: 371
Inscription: Mer 8 Oct 2008 22:33
Localisation: Var
