Messagede thierry loeve » Sam 3 Déc 2011 22:32

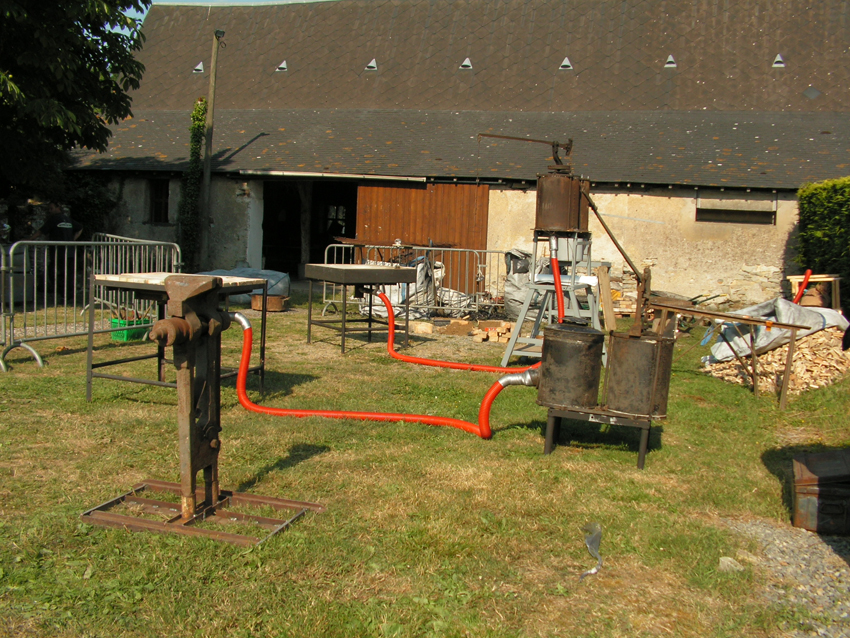

Voici 2 types de soufflets de forge bi-cylindre utilisés lors des rencontres organisées à Saffré (44) par "Les Voix de la Forge".
On remarquera que dans l'un le vent est en sortie latérale alors que l'autre est en sortie inférieure.

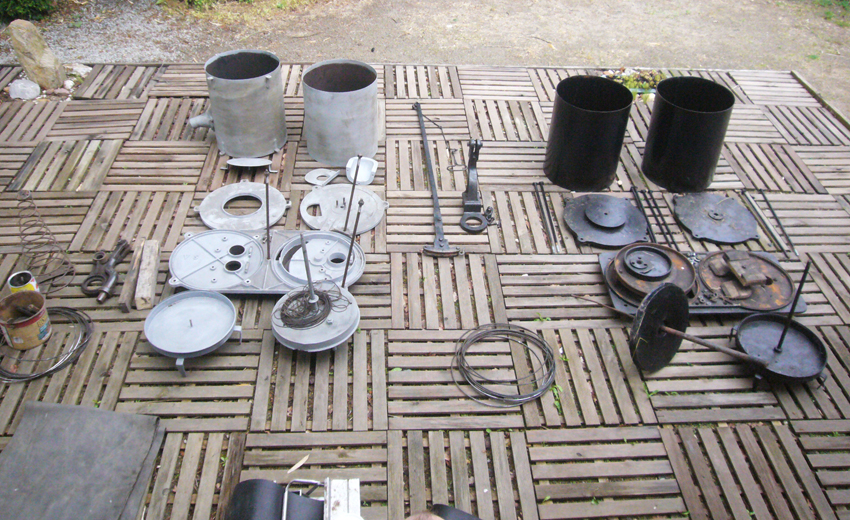

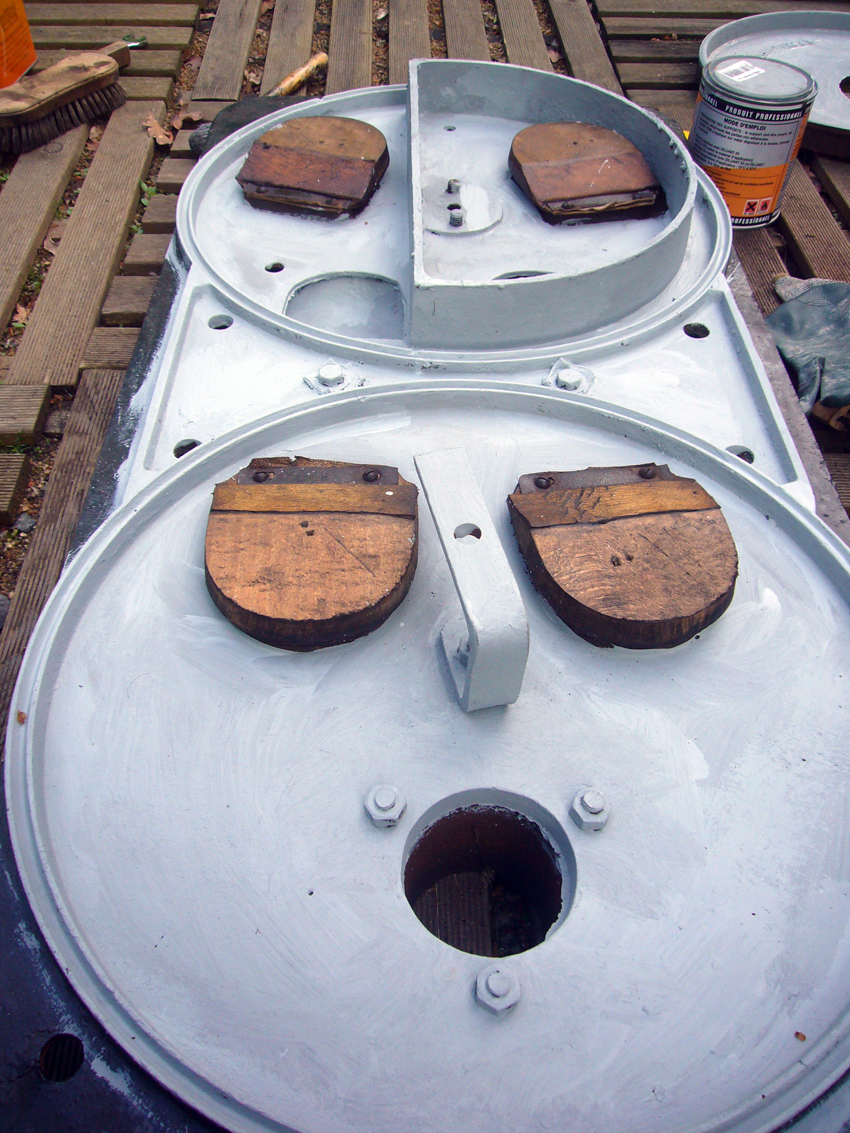

Ici l'éclaté de deux modèles similaires. L'un a été dérouillé et traité anti-corrosion par peinture.

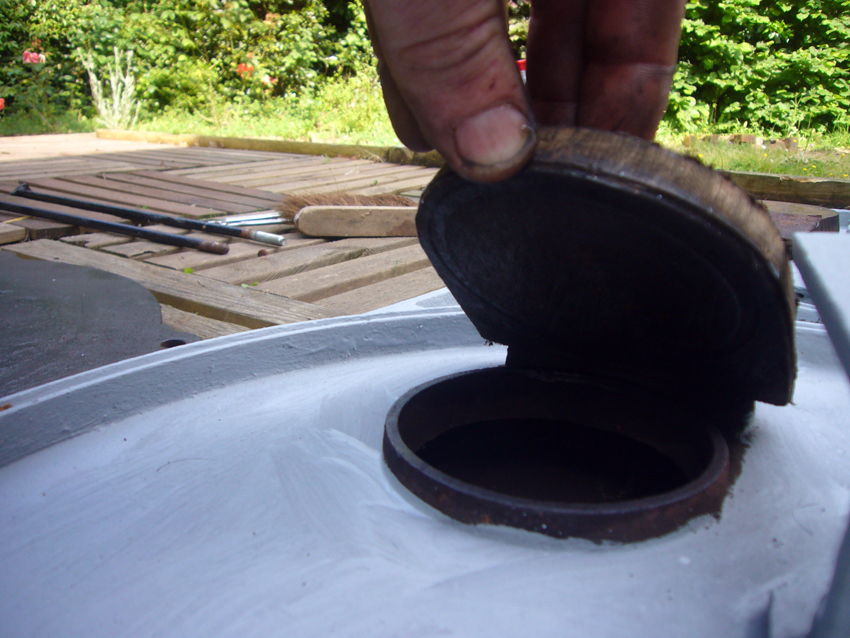

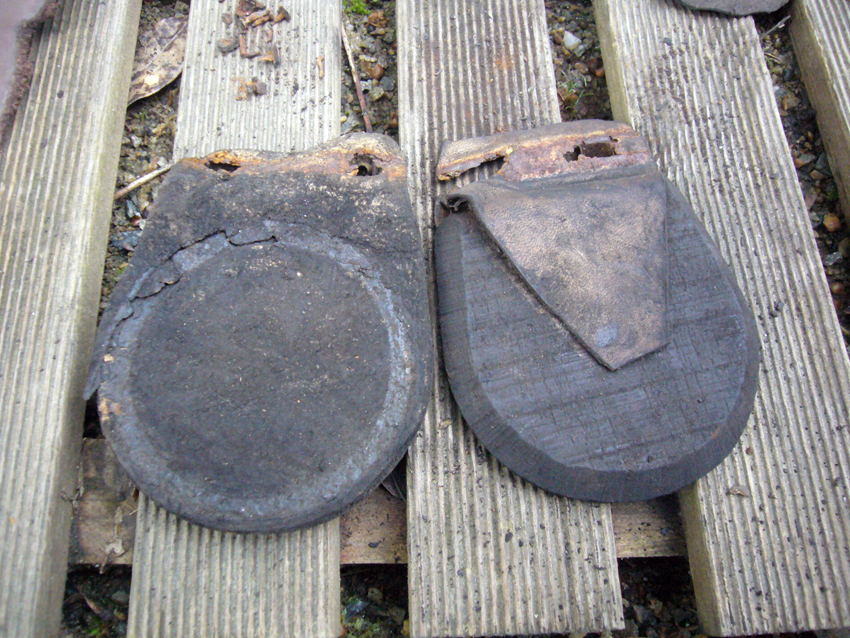

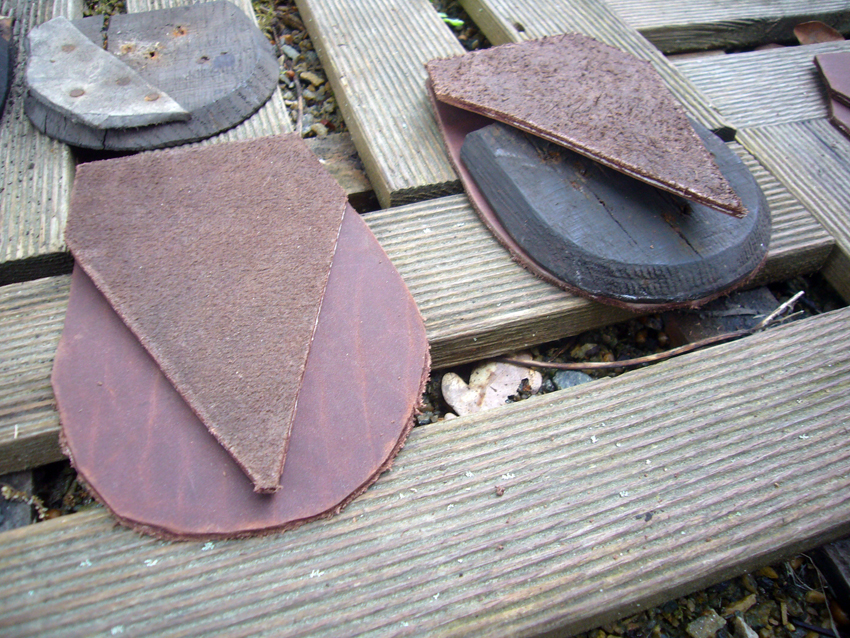

Le cuir des clapets d'admission d'air détériorés sont remis à neuf...

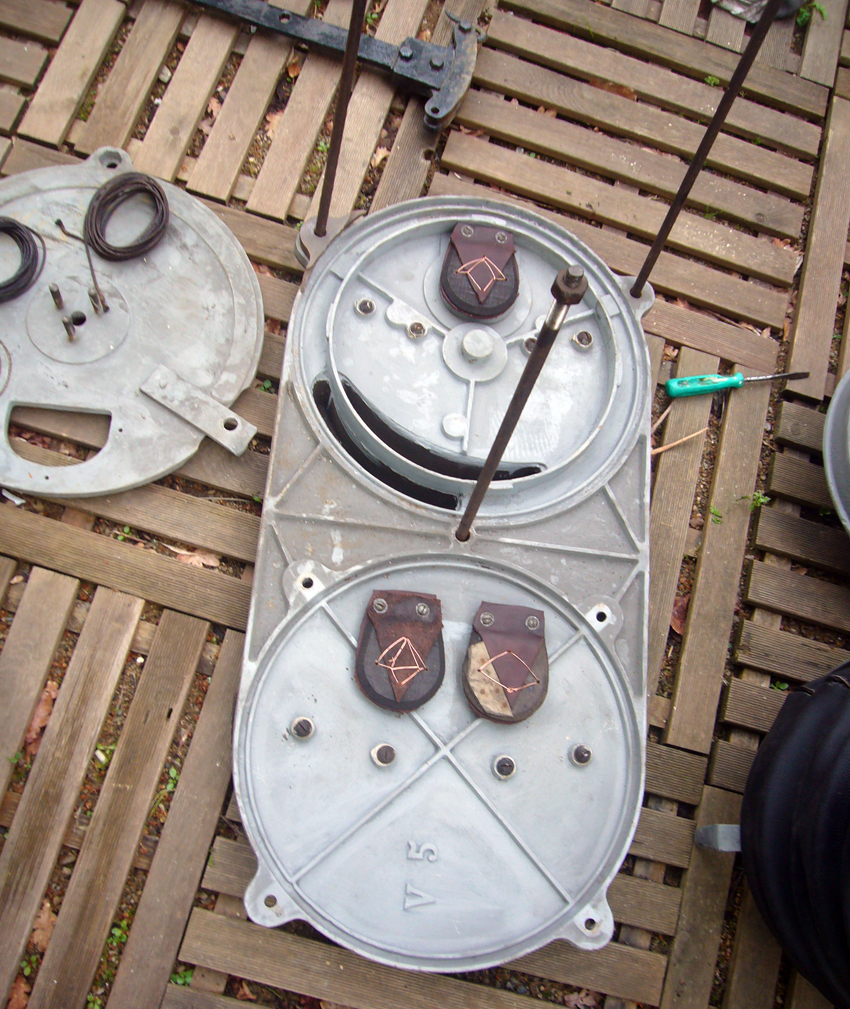

... et remis en place. On aperçoit bien les différences d'arrivées et de sorties d'air entre les deux modèles.

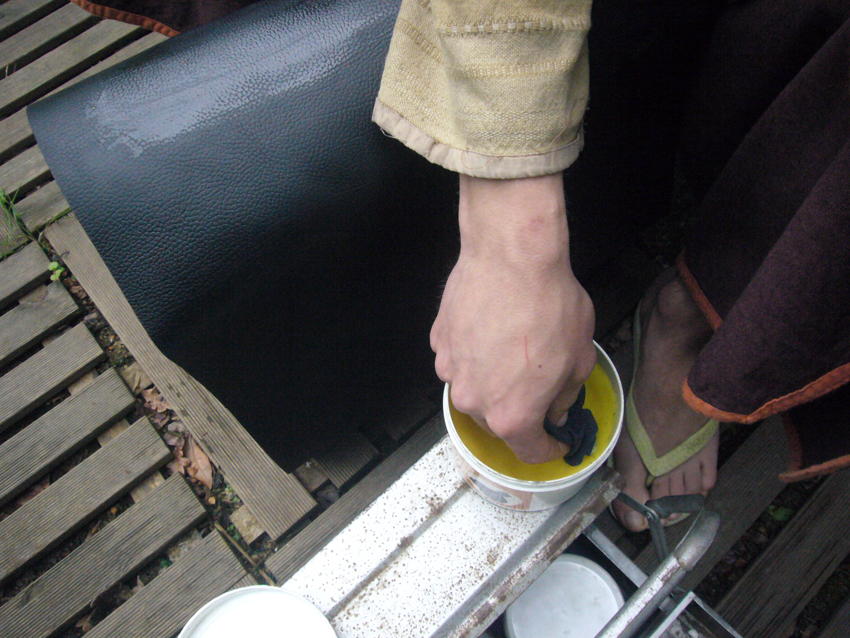

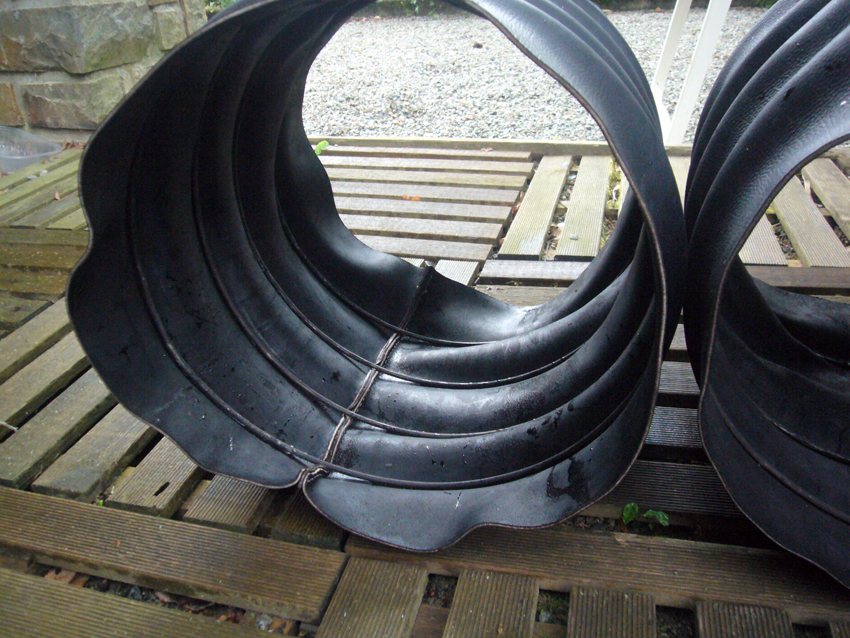

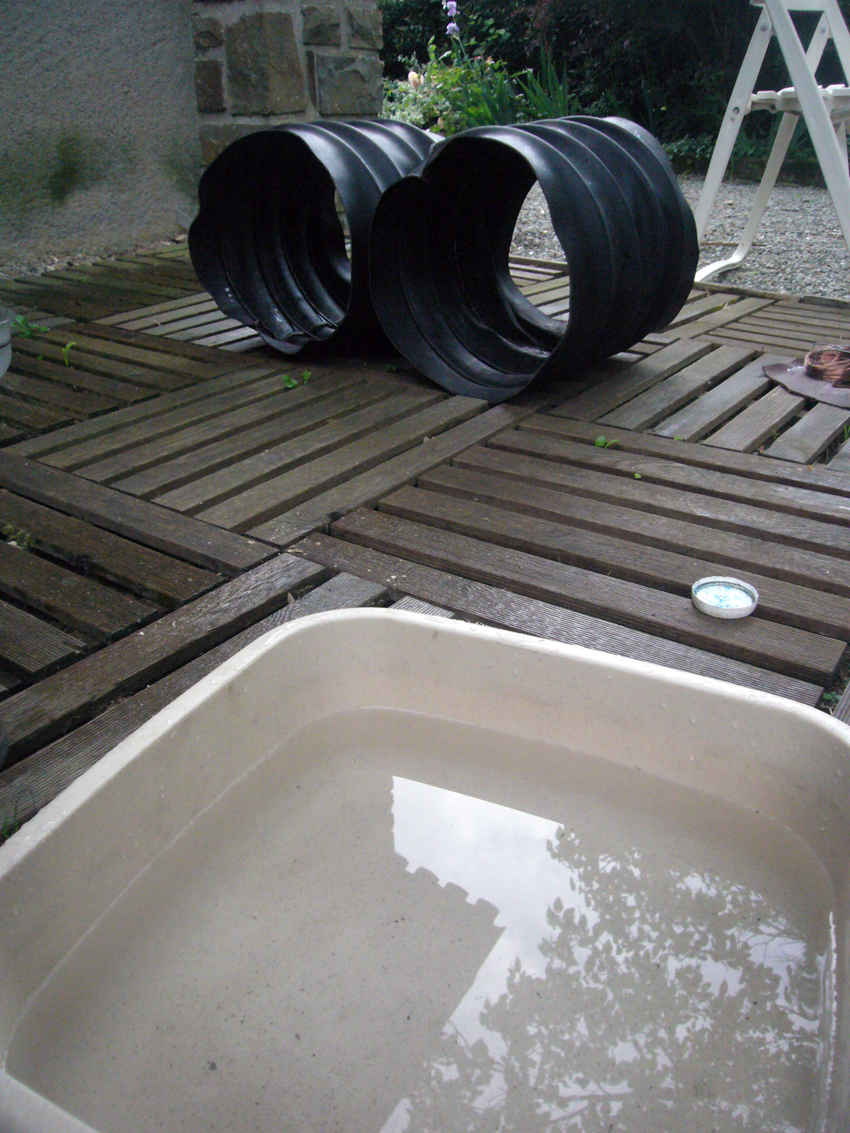

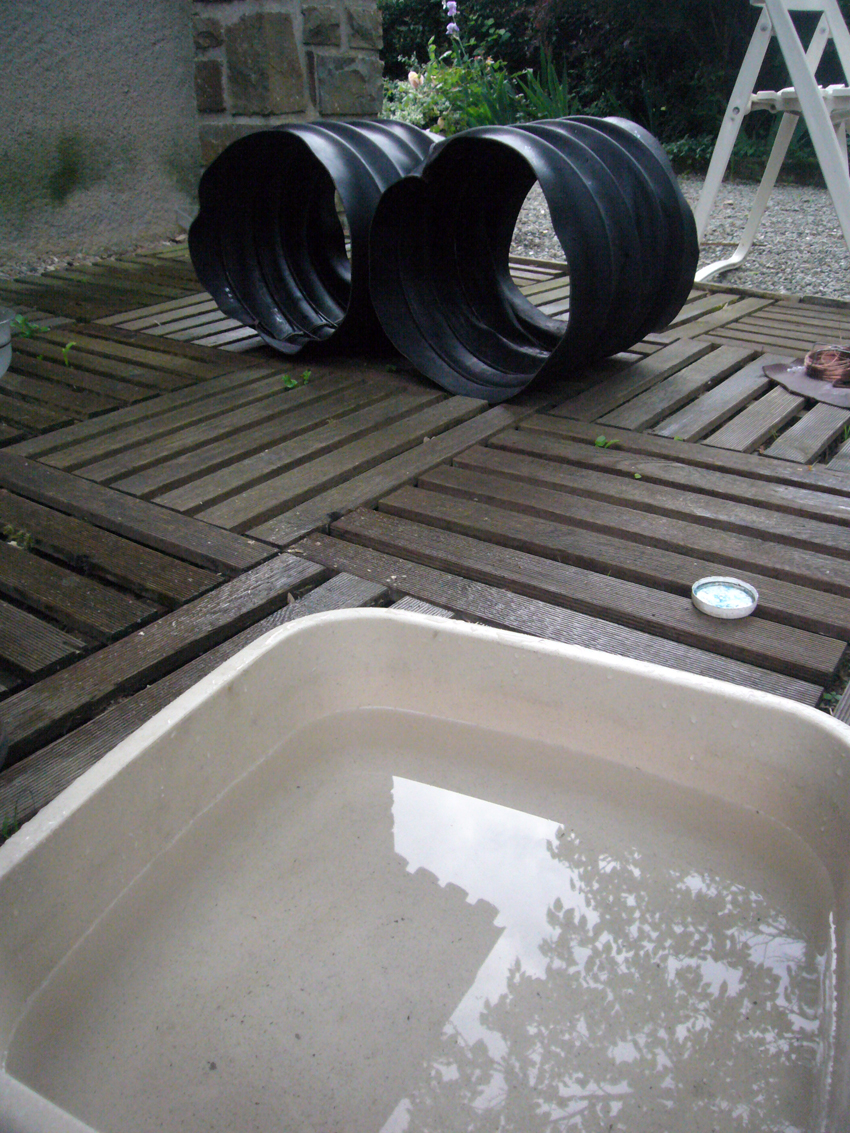

Les cuirs sont cirés puis humidifiés avant de replacer les anneaux. Les cuirs ont été calculés sur l'anneau le plus petit.

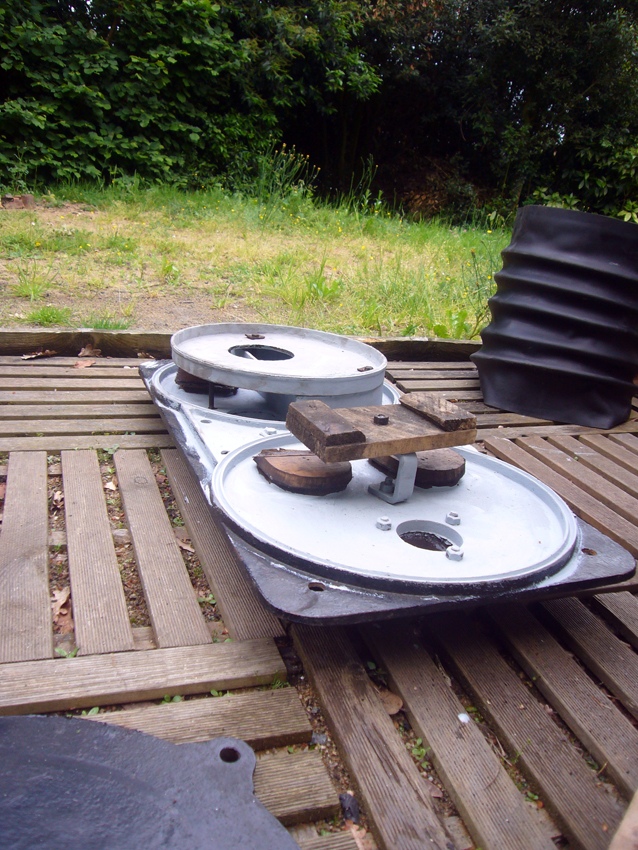

Les éléments du fond servant au ressort ou aux poids sont remis en place avant de poser le cuir.

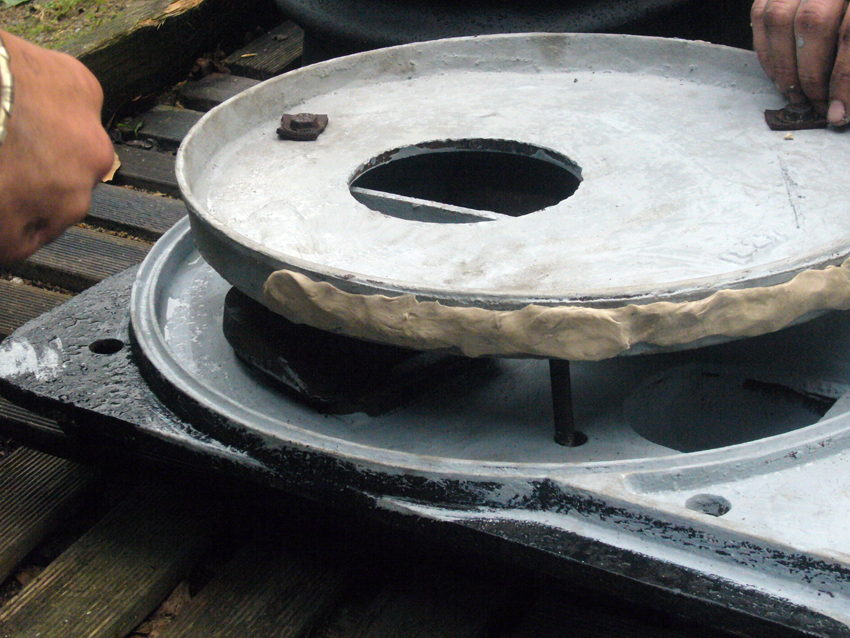

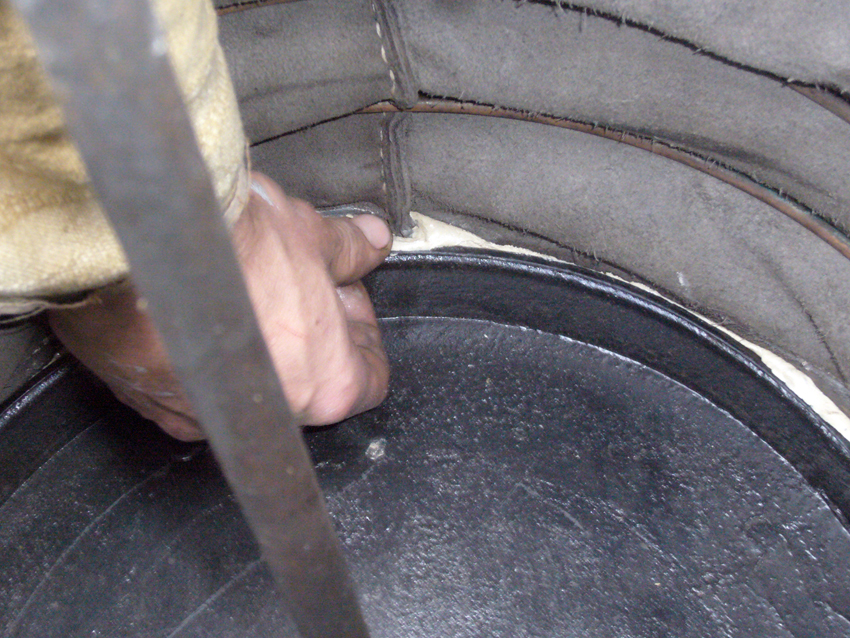

Du mastic est placé avant le cuir afin de parfaire l'étanchéité.

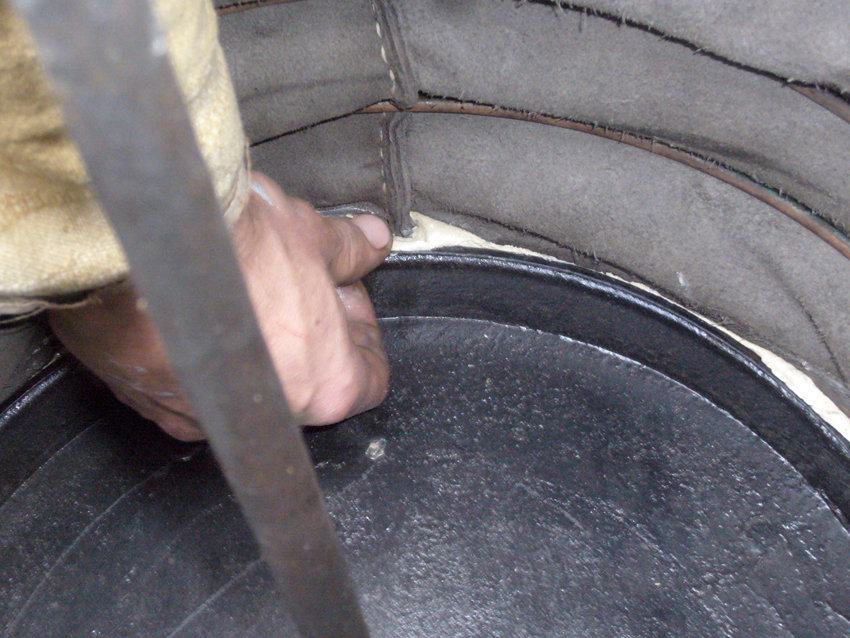

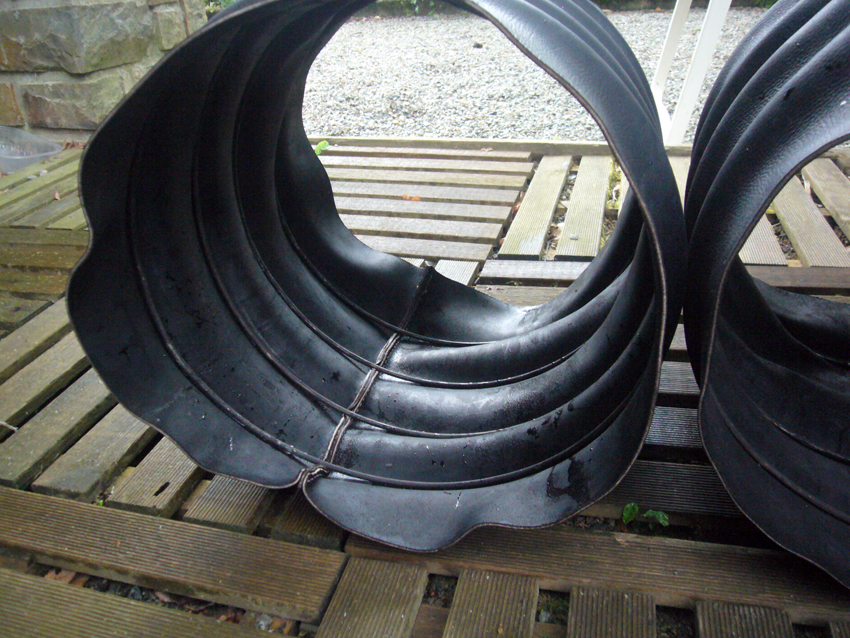

Une fois le cuir posé et fixé en bas, l'étanchéité est précisée.

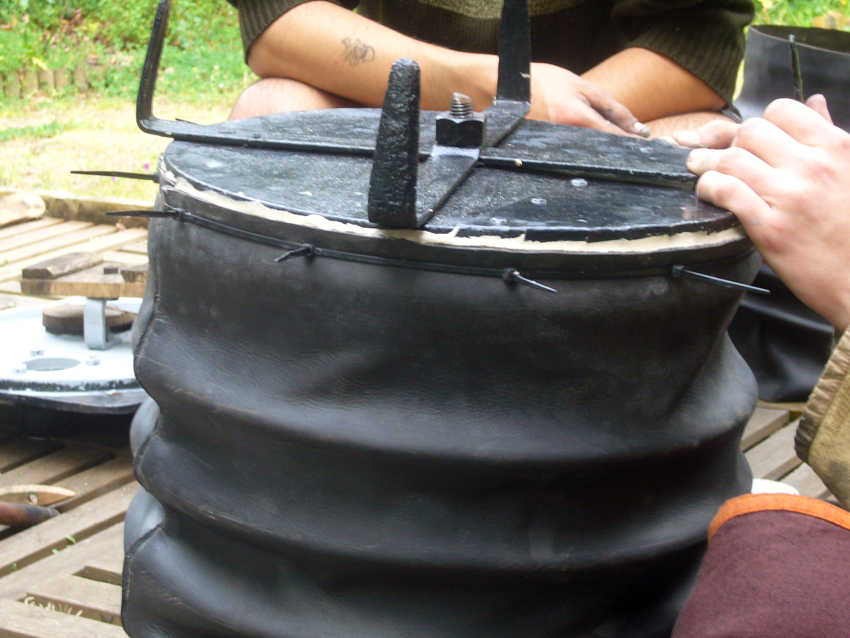

Bon là, il ne restait plus de fil alors dans l'urgence de la préparation pour le Symposium, on a placé du collier de fixation électrique mais ce n'est vraiment pas top. Je montre quand même la photo pour avoir un aperçu du serrage.

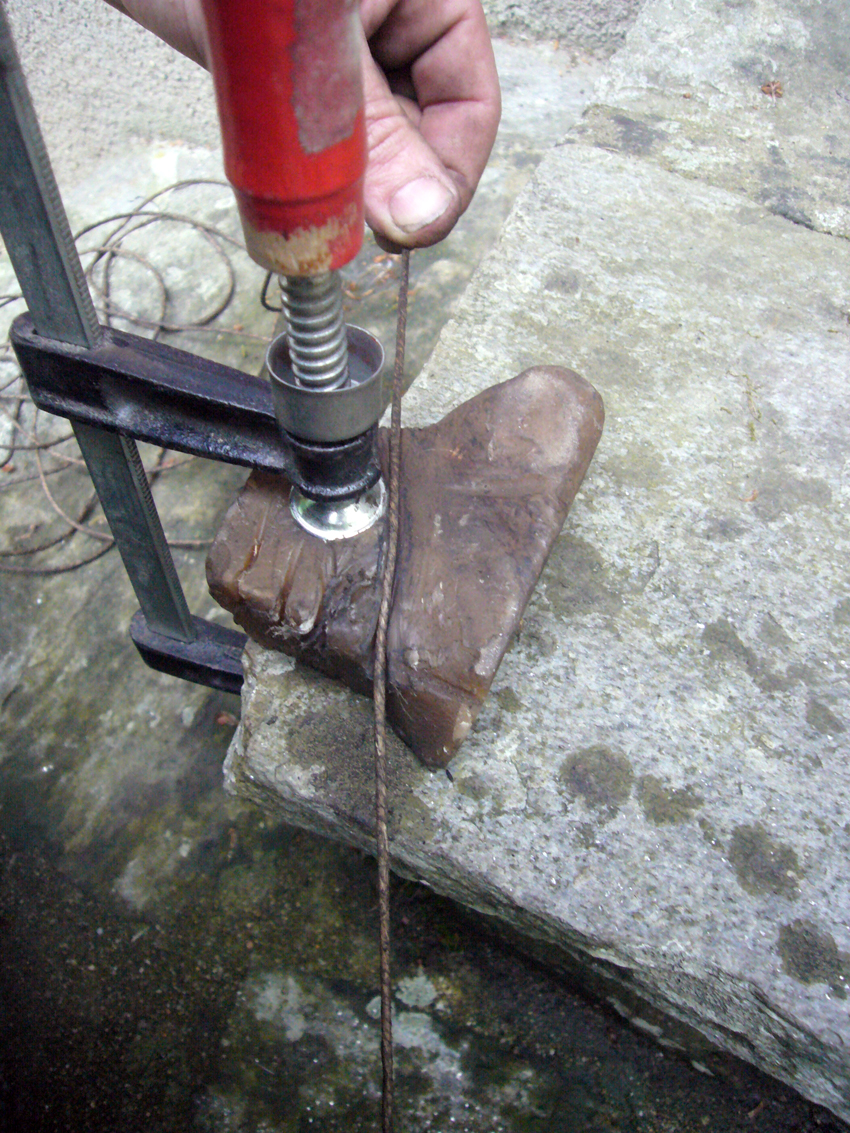

Le fil qui sert au cerclage est passé au suif avant serrage.

Il ne reste plus qu'à remonter les cylindres et le reste du mécanisme. Le cuir est à entretenir au moins une fois par an.
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Rénovation d'un soufflet de forge bicylindre

Messagede BDelor » Lun 19 Déc 2011 12:50

Merci Thierry, c'est très instructif.

thierry loeve a écrit:Le cuir est à entretenir au moins une fois par an.

Cela veut dire que lorsque l'on trouve ces soufflets de forge (toujours anciens) en vente, on a la certitude de devoir faire une restauration si elle n'a pas été faite par le précédent propriétaire, j'imagine...

Ces soufflets à cylindres présentent-ils des différences à l'utilisation par rapport aux soufflets traditionnels ?
Avatar de l’utilisateur
BDelor

Messages: 5663
Inscription: Ven 3 Oct 2008 07:11

Re: Rénovation d'un soufflet de forge bicylindre

Messagede FOURTOOL » Jeu 20 Sep 2012 22:13

Les cylindres sont étanchéifiés avec une pâte blanche, on dirait du plâtre.
Connaissez-vous le produit qui convient ?
Merci.
FOURTOOL

Messages: 7
Inscription: Jeu 6 Aoû 2009 14:44

Re: Rénovation d'un soufflet de forge bicylindre

Messagede au gilet rouge » Ven 21 Sep 2012 10:08

Bonjour,

pour le mien, j'ai pris du mastic de vitrier, cela fait 10 ans et aucun problème.

Ton cuir me semble un peu épais, et/ou pas assez souple. J'ai essayé avec du collet de 3/3.5mm, cela n'a pas marché : j'ai dû descendre à 2mm avec un cuir plus souple. Le soufflet côté branloir doit être presque entièrement comprimé sous son propre poids.

Cordialement.
au gilet rouge

Messages: 62
Inscription: Jeu 4 Fév 2010 15:06

Re: Rénovation d'un soufflet de forge bicylindre

Messagede bpc » Ven 21 Sep 2012 20:48

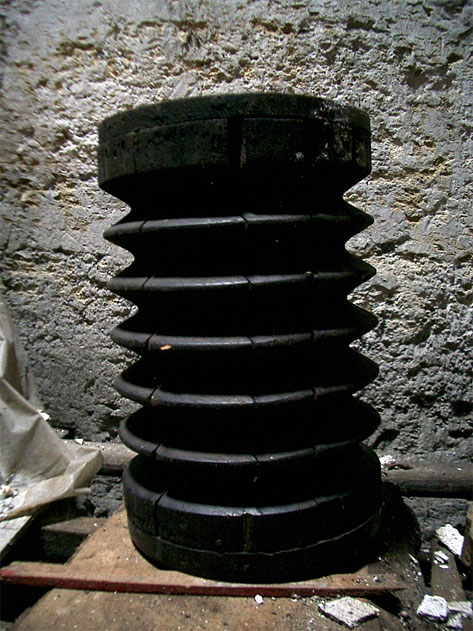

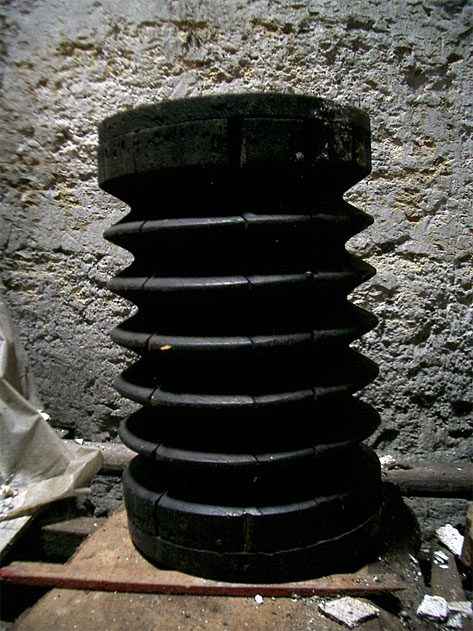

Voici quelque chose de très rare, une forme en bois pour faire ces soufflets :

bpc

Messages: 311
Inscription: Mer 29 Avr 2009 17:08

Re: Rénovation d'un soufflet de forge bicylindre

Messagede BDelor » Ven 21 Sep 2012 23:57

Est-ce que c'est juste un guide pour évaluer la longueur de cuir nécessaire, ou est-ce que toutes ces petites gorges que l'on aperçoit à divers endroits de la forme jouaient un rôle pour l'assemblage ?
Avatar de l’utilisateur
BDelor

Messages: 5663
Inscription: Ven 3 Oct 2008 07:11

Re: Rénovation d'un soufflet de forge bicylindre

Messagede FOURTOOL » Sam 22 Sep 2012 06:03

au gilet rouge a écrit:Bonjour,

pour le mien, j'ai pris du mastic de vitrier, cela fait 10 ans et aucun problème.

Du mastic de vitrier, ok pour les soufflets mais pour les joints entre les cylindres et les parties en fontes : même produit ?
cdlt fourtool
FOURTOOL

Messages: 7
Inscription: Jeu 6 Aoû 2009 14:44

Re: Rénovation d'un soufflet de forge bicylindre

Messagede FOURTOOL » Sam 22 Sep 2012 06:05

Avec quel produit le cuir est-il graissé ?
Cordialement, at
FOURTOOL

Messages: 7
Inscription: Jeu 6 Aoû 2009 14:44

Re: Rénovation d'un soufflet de forge bicylindre

Messagede bpc » Sam 22 Sep 2012 09:45

BDelor a écrit:Est-ce que c'est juste un guide pour évaluer la longueur de cuir nécessaire, ou est-ce que toutes ces petites gorges que l'on aperçoit à divers endroits de la forme jouaient un rôle pour l'assemblage ?

C'est une forme pour mouler le cuir mouillé : une fois le travail fait, on démonte le cylindre de bois pour l'extraire du tube de cuir.

Pour cela, on enlève d'abord les couvercles qui sont fixés avec des vis à bois, puis on ôte une "clef" centrale, et enfin on retire la forme qui est divisée en quartiers (un peu comme une orange).
bpc

Messages: 311
Inscription: Mer 29 Avr 2009 17:08

Re: Rénovation d'un soufflet de forge bicylindre

Messagede au gilet rouge » Dim 23 Sep 2012 23:08

Bonsoir,

j'ai utilisé le même mastic pour l'étanchéité cylindre / bâti en fonte.

Pour le graissage assouplissant : huile de pied de bœuf.

Cordialement.

PS : superbe ce moule en bois.
au gilet rouge
