Messagede steph83 » Sam 10 Mar 2012 16:42

Je viens d'acheter un étau de forgeron et je voudrais faire un support qui puisse se transporter.
Est-ce que certains d'entre vous auraient un support de ce type ?
Et comment est-il réalisé ?
Merci de votre aide .
Les photos sont les bienvenues !
steph83

Messages: 12
Inscription: Mar 29 Nov 2011 19:55
Localisation: var

Re: Support pour étau de forgeron

Messagede forgeferron » Dim 11 Mar 2012 14:45

Bonjour, oui, j'ai un étau à pied de forgeron, et n'ayant pas d'établi, je me suis fabriqué un support simple pour le fixer, support idéal pour les démonstrations de forge en public.

La base est constituée de deux poutres carrées d'environ 10 cm de largeur disposés en croix, et dont un autre morceau plus long est vissé à la verticale, muni de renforts également en bois. C'est à l'extrémité restante de ce morceau qu'est fixé mon étau, avec le pied enfoncé dans l'une des traverses de la base.

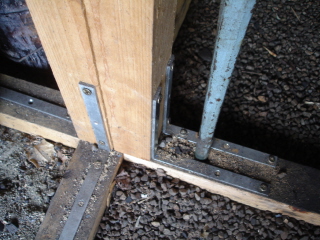

Voici donc mon support d'étau, avec la base composée de deux petites poutres disposées en croix, et munies de petits renforts en aciers doux, pour consolider l'ensemble; notez les deux morceaux composant la partie verticale, et le pied de l'étau disposé dans le trou réservé à cet usage :

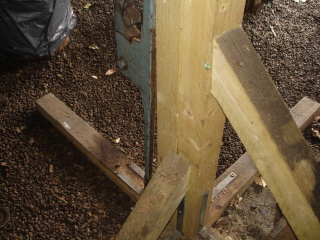

Par la suite, cette partie verticale s'est également vue munie de renforts de consolidation en bois :

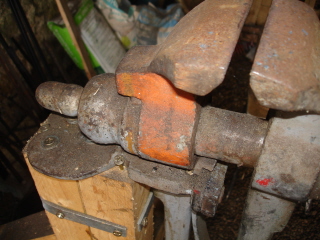

Enfin, le haut de cette partie est également munie d'équerres d'acier doux qui sont vissées pour assembler les deux poutres, dont les deux extrémités furent poncées avant que l'étau n'y soit boulonné :

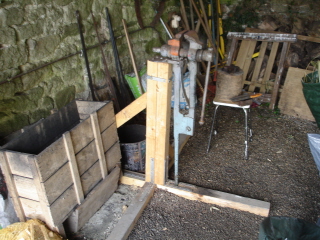

Enfin, voici une vue d'ensemble de l'étau de forge et son support. Si vous avez des questions, n'hésitez-pas à me les poser.
forgeferron

Messages: 187
Inscription: Jeu 23 Déc 2010 19:07
Localisation: Plonévez-porzay, à coté de Douarnenez (29)

Re: Support pour étau de forgeron

Messagede steph83 » Dim 11 Mar 2012 20:18

Merci beaucoup pour les renseignements et les photos.
Lors de l'utilisation, notamment pour faire des torsades, l'ensemble ne bouge-t-il pas trop ?
steph83

Messages: 12
Inscription: Mar 29 Nov 2011 19:55
Localisation: var

Re: Support pour étau de forgeron

Messagede forgeferron » Dim 11 Mar 2012 20:28

Eh bien, disons que l'étau est bien fixé, mais bouge un tout petit peu, mais cela n'est pas gênant, bien que je pense que ce serait une tout autre affaire si je devais refouler une forte section au marteau à devant... mais avec de forts boulons, l'ensemble reste relativement solide.
forgeferron

Messages: 187
Inscription: Jeu 23 Déc 2010 19:07
Localisation: Plonévez-porzay, à coté de Douarnenez (29)

Re: Support pour étau de forgeron

Messagede BDelor » Lun 12 Mar 2012 00:26

Une solution classique pour faire très robuste consiste à utiliser un profil IPN en acier auquel on soude des plaques d'acier à chaque extrémité, d'un côté pour faire un piètement solide, et de l'autre pour la fixation de l'étau. Mais pour le transport, c'est une autre histoire, parce que l'ensemble est, du coup, très lourd.
Avatar de l’utilisateur
BDelor

Messages: 5663
Inscription: Ven 3 Oct 2008 07:11

Re: Support pour étau de forgeron

Messagede forgeferron » Mar 13 Mar 2012 17:44

C'est tout comme le dispositif également classique qui consiste à placer l'étau dans un bidon ou fût métallique, dans lequel on coule du béton pour maintenir l'étau par le pied... mais intransportable.
Le mieux reste d'opter pour un dispositif démontable et aisément rangeable.
forgeferron

Messages: 187
Inscription: Jeu 23 Déc 2010 19:07
Localisation: Plonévez-porzay, à coté de Douarnenez (29)

Re: Support pour étau de forgeron

Messagede Roland PINON » Mar 13 Mar 2012 22:48

Salut à tous,
le problème est que ton étau doit résister lorsque tu frappes pour faire un refoulement ou un pliage ; et cela en effort vertical et horizontal... donc il faut du poids !

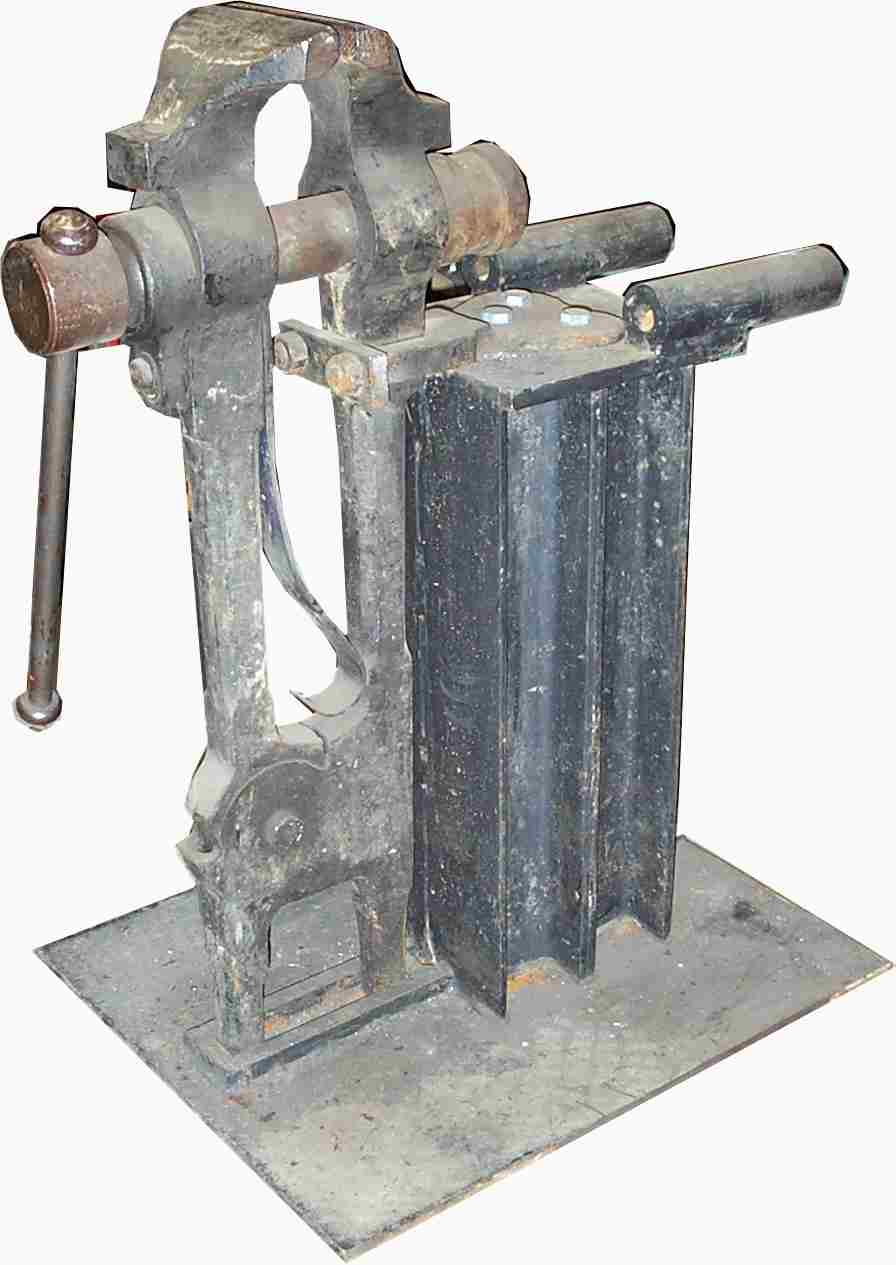

Voici la solution que j'ai adoptée : 4 HEA de 100 récupérés à la ferraille et soudés ensemble et une plaque au sol qui permet de prendre appui lorsque tu forces avec une griffe.
J'en ai profité pour souder à l'arrière deux rondins qui me servent de tas pour le redressage et le cintrage.


NB : cet étau à été raccourci car c'est l'étau que j'utilise pour la forge et qui est donc plus pratique à cette hauteur qu'à la hauteur traditionnelle.
Avatar de l’utilisateur
Roland PINON

Messages: 371
Inscription: Mer 8 Oct 2008 22:33
Localisation: Var

Re: Support pour étau de forgeron

Messagede steph83 » Mer 14 Mar 2012 21:10

Merci à tous pour vos solutions proposées, je vais m'inspirer de l'ensemble pour faire un remix maison avec ce que j'ai de disponible.
steph83

Messages: 12
Inscription: Mar 29 Nov 2011 19:55
Localisation: var

Re: Support pour étau de forgeron

Messagede forgeferron » Jeu 15 Mar 2012 12:46

Merci, Roland, cela faisait un moment que je n'avais pas vu de ''vrai'' étau de forge de frappe à deux pieds... d'ailleurs, je me suis inspiré de celui représenté en photo dans ''manuel du forgeron coutelier'' de J.L Soubeyras pour fabriquer mon propre support d'étau.
forgeferron

Messages: 187
Inscription: Jeu 23 Déc 2010 19:07
Localisation: Plonévez-porzay, à coté de Douarnenez (29)

Re: Support pour étau de forgeron

Messagede steph83 » Dim 8 Avr 2012 21:16

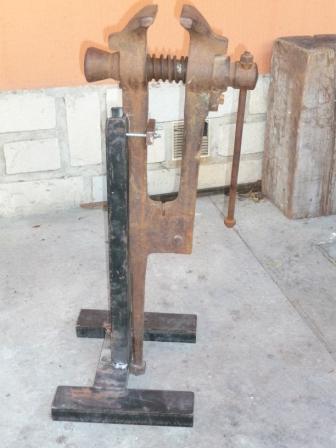

Ca y est, j'ai enfin fait mon support ; il ne reste plus que la peinture à faire et à démarrer la forge pour le tester !
Merci à tous pour votre aide et vos idées.

steph83

Messages: 12
Inscription: Mar 29 Nov 2011 19:55
Localisation: var
