Désétamage du cuivre

[Philippe]

Bonsoir,
J'ai quelques pièces en cuivre étamé (bassinoires....) à traiter.
Le client souhaite mettre le cuivre à nu.
Est ce possible par électrolyse ? Avec quel bain ?

Merci de vos tuyaux.

[roseleur]

En ce qui me concerne, je ne désétame pas ; mais il y a deux méthodes pour désétamer :
- électrolytiquement :
à température ambiante dans l'acide sulfurique dilué ou dans une solution à 20 % de soude caustique je n'en sais guère plus mais pourrait faire des recherches si ça t'intéresse
- chimiquement :
1 litre d' acide chlorhydrique concentré, 15 grammes d'oxyde d'antimoine, 100 grammes d'eau (ATTENTION EAU dans ACIDE = SUICIDE, ACIDE dans EAU = BRAVO).

Les étameurs décapent les cuivres avant de les ré-étamer... mais bon, c'est une race en voie de disparition ; les derniers travaillent encore pour les restaurateurs. (ceux qui restaurent les corps pas les objets)

[Philippe]

Hello roseleur !
Merci pour ta réponse.

La voie purement chimique me fait un peu peur, je crains les dommages "collatéraux". L'électrolyse me semble plus à même de faire un nettoyage sélectif, mais je n'ai pas trop d'idée concernant un bain qui n'attaque pas du tout le cuivre, et qui permette d'envoyer l'étain sur l'électrode.
J'ai une alimentation de laboratoire, avec laquelle je polis (à l'acide phosphorique), je "grave" et révèle. Le souci est la nature du bain, et celle des électrodes.
J'ai cherché dans le Roseleur et le Loubat, rien trouvé pour désétamer.

[roseleur]

hello phillipe
pas de dommages collatéraux avec la voie chimique: l'acide chlorhydrique n'attaque pas le cuivre
c'est comme ça que procèdent les étameurs, on peut leur faire confiance
avec l'électrolyse j'ai peur que ce soit plus difficile et ton alim risque d'être un peu faible
je vais quand même faire une recherche dans ma doc pour voir si je trouve quelque chose d'autre sur l'étamage

peux tu en dire un peu plus sur le polissage par électrolyse?

[Philippe]

Concernant le polissage, je ne peux que te donner une piste, à partir de laquelle je suis parti il y a quelques temps : lien
J'ai beaucoup hésité, n'ayant que peu de connaissances en chimie ! Je suis parti d'un litre d'acide phosphorique acheté chez Andersen que je trainais depuis 3 ans.
Je précise que mon travail concerne principalement mokume gane. Polissage électrolytique me permet de mettre en valeur les différents métaux sans avoir recours à l'oxydation superficielle, somme toute assez fragile. Celle ci peut avoir lieu après une attaque des surfaces, et donner un résultat sympa.
N'ayant pas de laboratoire (hélas), je joue à l'apprenti sorcier, avec bonheur pour le moment !
Je chauffe mes solutions au bain marie sur le Godin, j'expérimente ; mes électrodes sont des morceaux de cuivre de couvreurs, des fragments d'inox tirés de tambours de machine à laver.
Pour ça que je ne peux te donner que des pistes : je les suis tout pareil !
A propos du Mokume, je suis arrivé à un résultat qui me plait énormément : le cuivre brille, le laiton est un peu mat, voire attaqué. Soit on s'arrête là, soit on continue dans la voie de la chaleur, puis on décape à l'acide.... C'est sans fin.

[roseleur]

Merci, je connaissais ce lien : une bonne idée de jouer sur les brillances plutôt que sur la coloration.
Pour le désétamage, fais un essai à l'acide chlorhydrique (précautions d'usage : lunettes, lieu aéré, masque).

[Philippe]

Hello !
Têtu comme 25 mules, comme à mon habitude, suis en train de tester la méthode électro. Travail pas fini, mais les résultats sont prometteurs. Recette au feeling.

L'étain fiche le camp, gentiment : Photos et détails quand travail sera fini et satisfaisant.
Le bain est ainsi composé : grosso modo eau 10 litres, Hcl env 1 litre, gros sel env 500g. 2 Volts et un max d'ampères sur alimentation de labo EHQ Power (Dosage très empirique).
En fin de traitement, apparait au rinçage une couche jaune clair superficielle qui pique très volontiers les narines en passant un coup de laine d'acier 000.

Résultats très bientôt !

[roseleur]

Si 10 litres de bain suffisent les objets ne doivent pas être très gros, est ce que l'alim' suffira pour des objets plus gros ? (tu parles de bassinoires..)

[roseleur]

J'ai encore effectué une petite recherche dans ma documentation. J'ai peu de choses sur le désétamage du cuivre mais j'ai trouvé ceci:

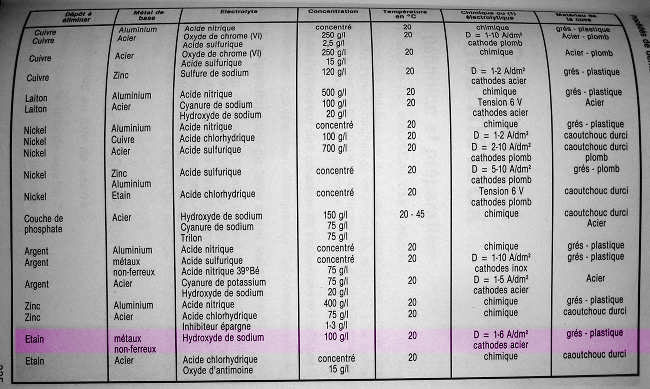

L'electroplastie en questions et réponses. Librairie des traitements de surfaces

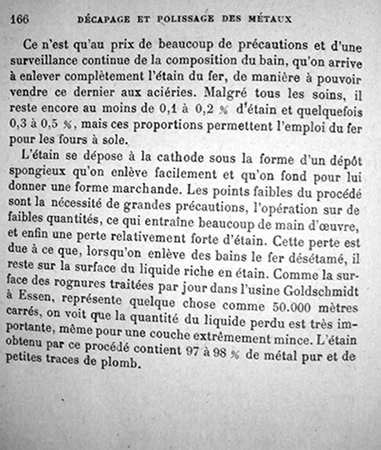

Décapage et polissage des métaux. Librairie polytechnique ch. Béranger 1931

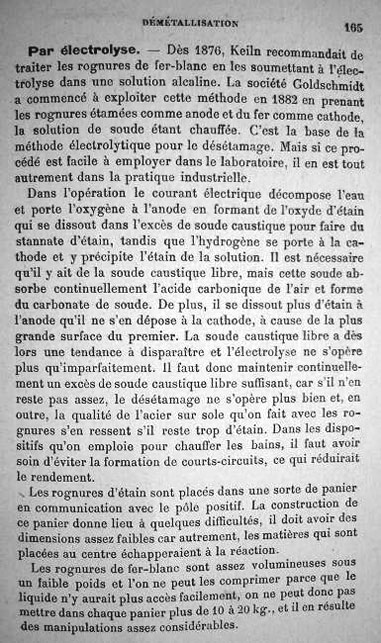

désetamage du fer blanc :

[Philippe]

Merci pour la doc !
En fait, je me suis trompé : mon bac contient 20 litres. La pièce sur laquelle je fais mon essai est un récipient à trous d'environ 28 cm de diamètre.

C'est marrant, je me suis souvenu que j'avais le bouquin "Electroplastie Questions Réponses", je l'ai photographié il y a quelques années, et il me manque juste les pages 204 à 213 ! Je vais essayer de le récupérer où je l'ai laissé, c'est un bon livre.

Le processus avance doucement, et l'objet se désétame bien, sauf dans les creux, qui forment je pense des pièges à électrons. Le procédé est long, mais c'est agréable de voir un boulot pénible se faire "tout seul".

Quant à la capacité de l'alimentation, elle est de 0 à 30 volts, et 0 à 3 ampères - un peu légère pour les grosses pièces, oui -. Je l'ai achetée à la base pour cuivrer de petites pièces...

Je vais m'en contenter pour le moment, car je n'ai pas de laboratoire (ni les connaissances en chimie) pour une grosse installation.
