Messagede tchotcho » Sam 1 Mai 2010 08:22

bonjour,

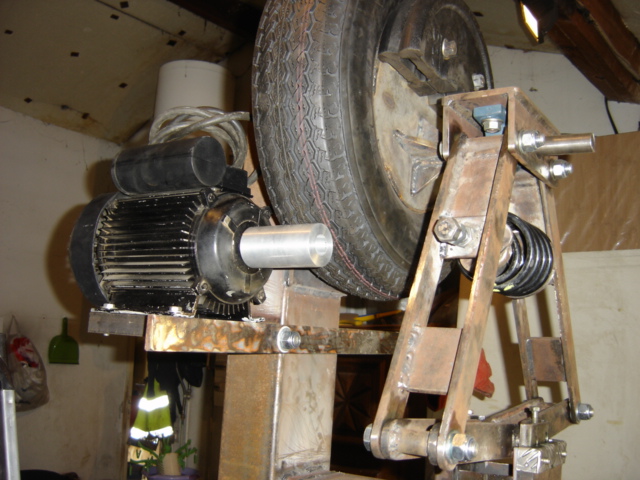

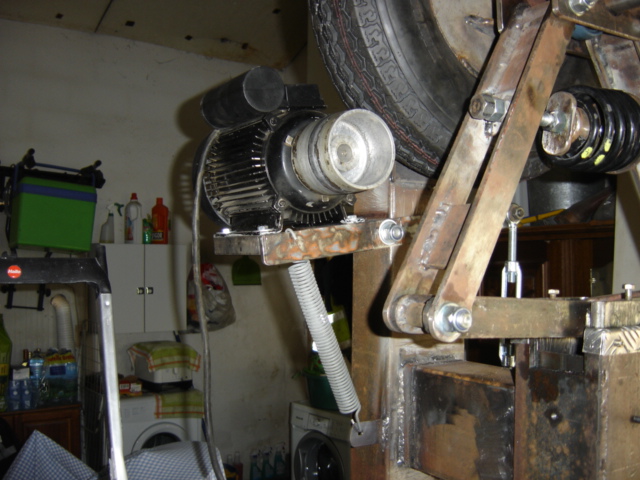

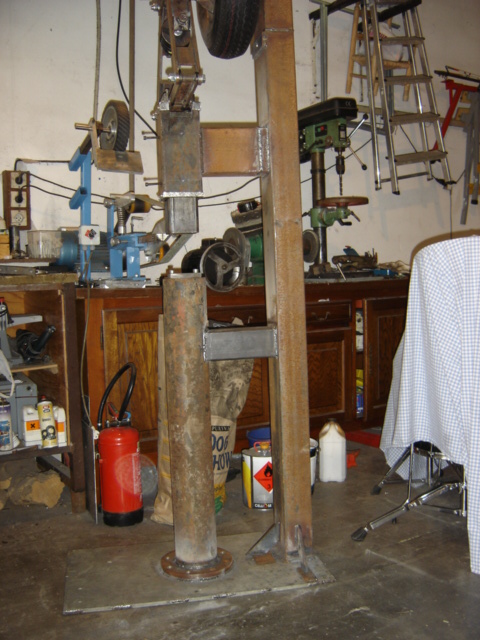

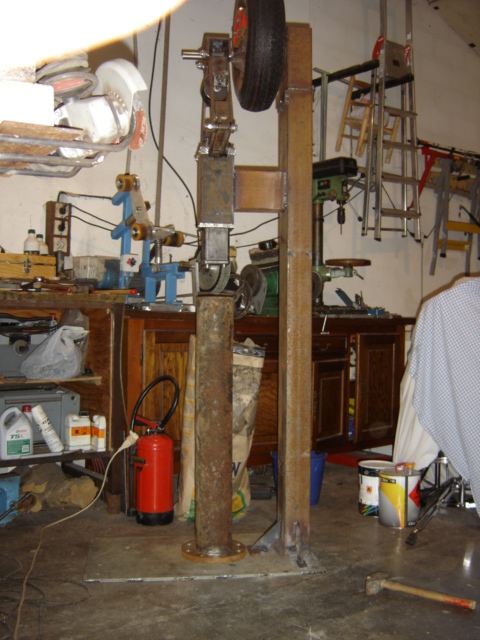

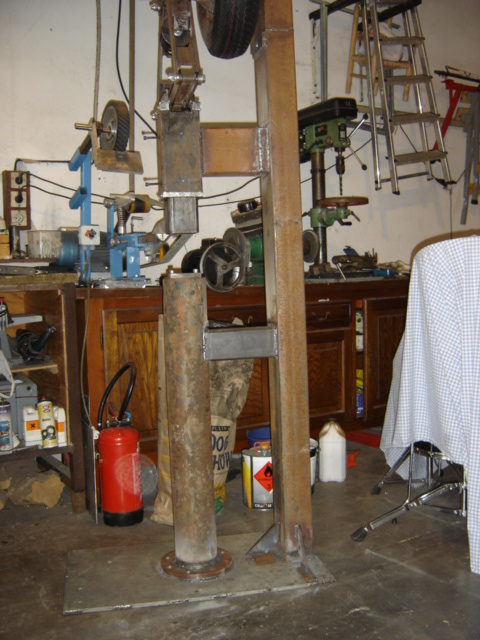

je vous fais partager en photos la construction de mon marteau pilon qui est une très bonne alternative par rapport à un krusty.




Voici le résultat :
Avatar de l’utilisateur
tchotcho

Messages: 18
Inscription: Jeu 25 Fév 2010 19:35
Localisation: colomiers

Re: Fabrication d'un marteau pilon artisanal : tire hammer

Messagede BDelor » Sam 1 Mai 2010 10:05

Bravo et merci de nous montrer ton travail !

Juste quelques petites remarques :
  • compte tenu des chocs et des vibrations répétées, les assemblages sur les marteaux mécaniques ont parfois une fâcheuse tendance à se relâcher. Par sécurité, tu as tout intérêt à bloquer tes axes avec des clavettes ou des goupilles selon le cas.
  • je te conseille de casser les angles de ton tas et ta masse tombante. En l'état, ils vont marquer le métal et accrocher dès que tu voudras déplacer la pièce pendant la forge. N'hésite pas à les arrondir franchement.
  • il vaut mieux ne pas faire frapper à vide, tu risques d'endommager le tas et/ou la masse tombante.

Est-ce que nous aurons une vidéo de ton marteau au travail ?
Avatar de l’utilisateur
BDelor

Messages: 5663
Inscription: Ven 3 Oct 2008 07:11

Re: Fabrication d'un marteau pilon artisanal : tire hammer

Messagede tchotcho » Sam 1 Mai 2010 11:32

merci Bdelor, je vais arrondir les angles des matrices.
Promis, je ne ferai plus taper a vide. Il est prévu pour dimanche de souder 2 trousses de damas de chaine et de filmer le tout ; bien sur je ne manquerai pas de vous faire partager ce moment.
Avatar de l’utilisateur
tchotcho

Messages: 18
Inscription: Jeu 25 Fév 2010 19:35
Localisation: colomiers

Re: Fabrication d'un marteau pilon artisanal : tire hammer

Messagede mouchimop » Lun 3 Mai 2010 15:36

Merci pour le partage.
Je suis moi-même dans l'idée de fabrication un marteau pilon de ce style et donc je serais intéressé si on pouvait avoir un peu plus d'informations : puissance du moteur, plans ou schéma cinématique, ... ?
Vivement tes résultats des premiers essais de l'engin !
mouchimop

Messages: 9
Inscription: Lun 3 Mai 2010 15:18

Re: Fabrication d'un marteau pilon artisanal : tire hammer

Messagede tchotcho » Lun 3 Mai 2010 18:21

Bonjour
Pour la puissance du moteur, j'ai utilisé un 220 v 1345 tr/mn 2 ch. Il y a une poulie de 80 mn. Pour ce qui est de la vitesse, d'après les calculs, il tournerait a plein régime 215 tr/mn soit 3.39 coupd à la seconde et 203 coups à la minute ; cela me semble être dans une bonne norme. J'ai réalisé le marteau pilon d'après des photos trouvées sur le net, je n'ai donc pas de plans pour le moment.
Je vais en faire bientôt sur fichier Excel. Les vidéos sont sur youtube : il faut taper tire hammer dans le moteur de recherche.
Avatar de l’utilisateur
tchotcho

Messages: 18
Inscription: Jeu 25 Fév 2010 19:35
Localisation: colomiers

Re: Fabrication d'un marteau pilon artisanal : tire hammer

Messagede BDelor » Lun 3 Mai 2010 19:09

Merci pour la vidéo, apparemment ça fonctionne parfaitement, avec même une souplesse intéressante dans l'embrayage.
Une petite remarque (mais peut-être que la vidéo est trompeuse, comme souvent, avec les couleurs) : fais attention à ne pas continuer à forger trop froid, surtout en prenant ta trousse sur chant. Pour ne pas risquer d'ouvrir les couches, il vaut mieux rester à température de soudure.
Avatar de l’utilisateur
BDelor

Messages: 5663
Inscription: Ven 3 Oct 2008 07:11

Re: Fabrication d'un marteau pilon artisanal : tire hammer

Messagede tchotcho » Lun 3 Mai 2010 20:12

Merci de tes conseils Bdelor. J'étais bien en température trop froide, je ferai attention la prochaine fois. Je remets ça ce weekend, il y aura une autre vidéo que je ne manquerai pas de poster.
La suite bientôt.
Avatar de l’utilisateur
tchotcho

Messages: 18
Inscription: Jeu 25 Fév 2010 19:35
Localisation: colomiers

Re: Fabrication d'un marteau pilon artisanal : tire hammer

Messagede regibier » Mar 4 Mai 2010 14:42

Félicitation.
la masse tombante, combien pèse-t-elle ?
Et pour ce qui est du bruit, est-il élevé ?
Avatar de l’utilisateur
regibier

Messages: 116
Inscription: Jeu 11 Mar 2010 12:42
Localisation: La Rochelle et Issoudun (indre)

Re: Fabrication d'un marteau pilon artisanal : tire hammer

Messagede tchotcho » Mar 4 Mai 2010 15:29

Bonjour,
la masse de la tombante est de 15 kg avec la matrice. Le principe de ce marteau est basé sur la vitesse de rotation + celle de la force centrifuge qui augmente l'effet du poids de la tombante. L'enclume quand à elle pèse 123 kg : elle est faite dans un rondin de 140 mn.
Pour le ressort qui ce trouve sur la pince, j'ai utilisé un ressort d'essieu de voiture. La tombante est prise dans la glissière entre quatre plaques de teflon.
Le bruit reste raisonnable, mais vaut mieux porter des bouchons et si on à des voisins, vaut mieux être en bon terme avec eux.
Avatar de l’utilisateur
tchotcho

Messages: 18
Inscription: Jeu 25 Fév 2010 19:35
Localisation: colomiers

Re: Fabrication d'un marteau pilon artisanal : tire hammer

Messagede Baptor » Mar 4 Mai 2010 18:04

Merci beaucoup pour cette présentation : matériel très intéressant.

Pourrais-tu faire une photo ou schéma de la façon dont tu as bloqué les plaques de téflon ?
Merci d'avance.

tchotcho a écrit:Si on a des voisins, il vaut mieux être en bon terme avec eux.

Ou alors être en mauvais terme comme cela, rien ne change.
