Messagede BDelor » Dim 31 Juil 2011 19:14

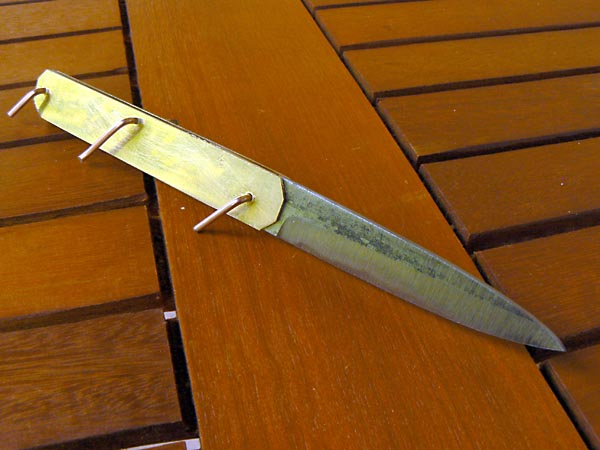

Cela fait longtemps que l'on me demande de proposer d'autres pliants que les deux clous à friction. Pour une fois je me suis fait violence en menant à terme proprement la conception d'un pliant à cran plat.
  • La lame fait 8 cm de long par 1,5 cm de large,
  • la longueur totale ouvert est de 18,5 cm, et 10,5 cm fermé
  • la largeur du manche est de 1,6 cm

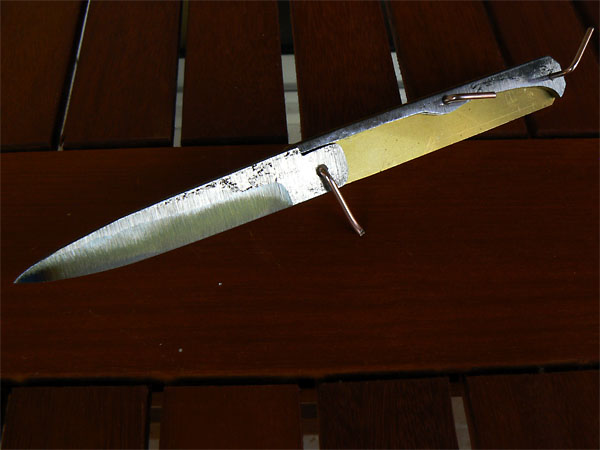

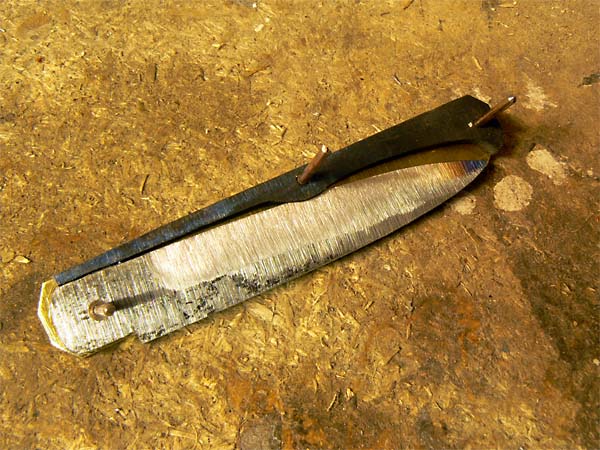

Positionnement des pièces
Positionnement des pièces

Ajustages lame/ressort, réglage du poncetage, et alignement avec le manche finalisés après traitement thermique du ressort.

Maintenant que le prototype est bon, il ne reste plus qu'à en faire un vrai...
Avatar de l’utilisateur
BDelor

Messages: 5663
Inscription: Ven 3 Oct 2008 07:11

Re: Couteau pliant, ressort à cran plat

Messagede lamoksha » Dim 31 Juil 2011 19:47

Il promet d'être d'une grande élégance.
Finalement après le premier moment de "violence", n'y a-t-il pas eu de moment de plaisir ? On dit que l'on y prend vite un goût certain.
lamoksha

Messages: 282
Inscription: Mar 8 Déc 2009 20:55
Localisation: 04 Sisteron

Re: Couteau pliant, ressort à cran plat

Messagede BDelor » Dim 31 Juil 2011 20:37

Élégance, oui, c'est ce que j'espère, en tout cas c'est le but recherché en allant vers de petites dimensions et une ligne épurée.
Mais pour le moment, j'ai dû découper les platines, le ressort et la lame, puis refaire la lame parce que le talon était trop étroit pour le poncetage, puis refaire les platines parce qu'elle étaient devenues trop étroites pour la nouvelle lame... alors disons que le plaisir viendra avec la première pièce finie !
Avatar de l’utilisateur
BDelor

Messages: 5663
Inscription: Ven 3 Oct 2008 07:11

Re: Couteau pliant, ressort à cran plat

Messagede Xav41 » Dim 31 Juil 2011 20:52

N'ya-t-il même pas le plaisir de s'aventurer en terre inconnue (enfin inconnue est un bien grand mot) ?
Lors de la fermeture, le cran plat ne remonte-il pas beaucoup ? J'ai l'impression que lorsque la lame va pivoter, sa longueur fait qu'il va presque dépasser de toute son épaisseur des platines. Il s'agit peut-être juste d'un effet d'optique du fait que je ne connais pas...
Est-ce qu'il y aurait la possibilité d'avoir une photo de l'ensemble fermé en positionnement des pièces ? J'ai du mal à voir où le cran s’appuie, une fois la lame fermée.
En tout cas, cela promet d'être un très beau couteau.
Xav41

Messages: 99
Inscription: Jeu 10 Fév 2011 19:19

Re: Couteau pliant, ressort à cran plat

Messagede BDelor » Dim 31 Juil 2011 21:30

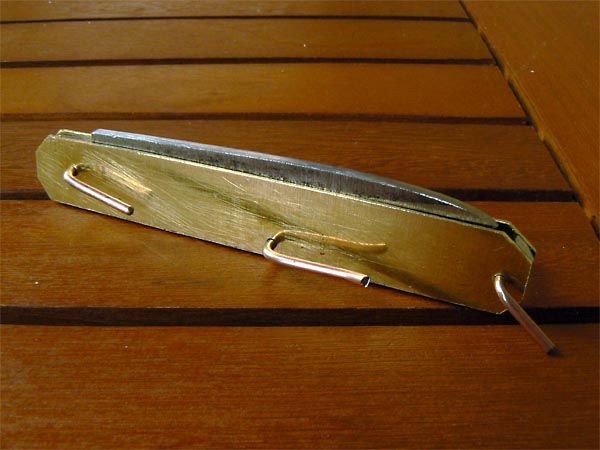

Voilà une photo du couteau en position fermée :

Bonne remarque pour ce qui concerne le débattement du ressort. Je crains un risque de casse, je vais donc arrondir un peu le talon de la lame pour le limiter. Ceci dit, comparaison faite avec un Laguiole cran forcé fait dans les règles de l'art, le débattement est à peu près identique... et là ce n'est même pas un acier ressort, juste un XC70 trempé et revenu au bleu, et ça tient.
Autre petite modification : sur le modèle définitif, je rajouterai sans doute un appui de poncetage plus marqué sur le ressort pour faciliter le réglage.

Quant au plaisir, oui, tout de même, celui d'avoir maintenant entre les mains un prototype finalisé !
Avatar de l’utilisateur
BDelor

Messages: 5663
Inscription: Ven 3 Oct 2008 07:11

Re: Couteau pliant, ressort à cran plat

Messagede Xav41 » Dim 31 Juil 2011 22:52

Merci pour la photo.
As-tu fait une encoche au niveau du deuxième rivet ? On dirait que la lame ''se cale" à l'intérieur de la bosse du ressort.
Xav41

Messages: 99
Inscription: Jeu 10 Fév 2011 19:19

Re: Couteau pliant, ressort à cran plat

Messagede BDelor » Mer 3 Aoû 2011 19:00

Oui, le renfort du ressort au niveau du rivet du milieu est fendu pour laisser passer la lame. C'est une technique assez courante quand le manche est trop étroit pour laisser suffisamment de débattement à la lame.

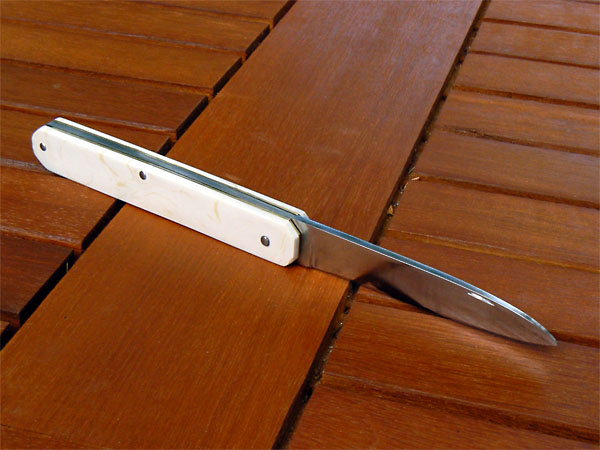

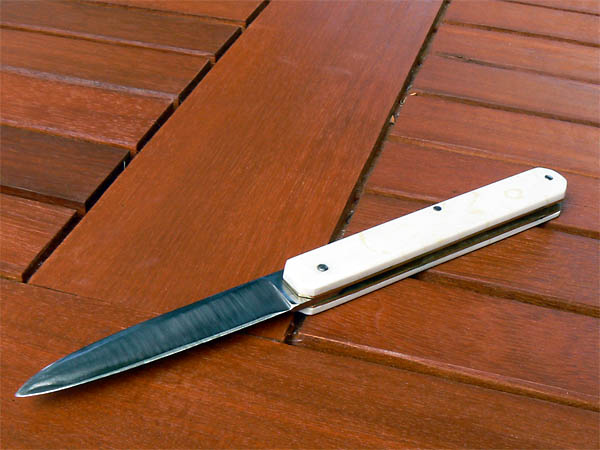

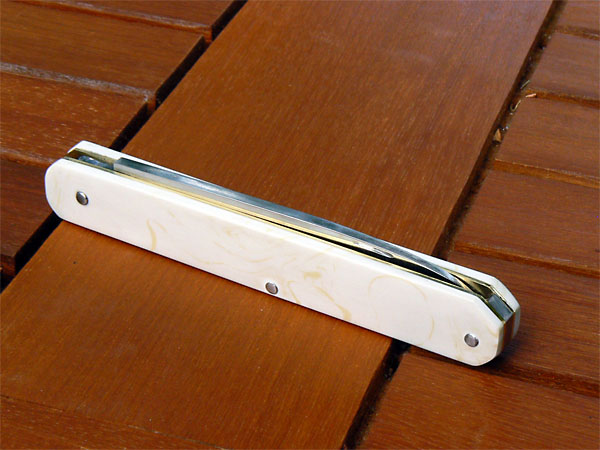

Et à la suite, voici les photos du "numéro zéro", premier réalisé à partir du gabarit. Il m'a permis de mettre au point un certain nombre de détails, en particulier sur la dureté du ressort. Du fait de ces tâtonnements, il est plein de petits défauts (sur lesquels je ne m'étendrai pas...), je n'ai donc pas fait de finitions très soignées, et pour les plaquettes j'ai utilisé de l'Elforyn (matériau de synthèse bon marché) ce qui donne tout de même une idée de rendu que pourraient avoir des plaquettes en ivoire.





Avatar de l’utilisateur
BDelor

Messages: 5663
Inscription: Ven 3 Oct 2008 07:11

Re: Couteau pliant, ressort à cran plat

Messagede knives 89 » Mer 3 Aoû 2011 21:16

On ne voit pas de défaut sur les photos, peut-être la finition sur la lame (trace émeri).
Avatar de l’utilisateur
knives 89

Messages: 88
Inscription: Jeu 7 Oct 2010 18:19
Localisation: 89 yonne bourgogne

Re: Couteau pliant, ressort à cran plat

Messagede BDelor » Mer 3 Aoû 2011 21:49

Oui, je n'ai pas soigné les finitions parce que dans mon esprit, ce modèle reste un prototype.

En fait, même si ce n'est pas visible sur les photos, il y a plusieurs détails à corriger :
  • le réglage du poncetage est raté ; du coup, la lame rentre un peu trop en position fermée et vient finalement en butée sur la pointe,
  • l'émouture a été faite à la va-vite (même remarque que pour le polissage), elle est un peu dissymétrique, ce qui se voit en position fermée (la pointe n'est pas bien centrée entre les platines),
  • le ressort a été repris trois fois pour régler les traitements thermiques et la raideur, ce qui fait qu'il n'est plus tout à fait à la cote à son extrémité et qu'il y a un léger jour contre une des platines.
Tout ça devrait être bon pour le prochain...
Avatar de l’utilisateur
BDelor

Messages: 5663
Inscription: Ven 3 Oct 2008 07:11

Re: Couteau pliant, ressort à cran plat

Messagede can » Ven 5 Aoû 2011 16:09

C'est une réalisation qui, une fois au point, devrait donner un résultat très esthétique. Vivement un exemplaire définitif.
can

Messages: 35
Inscription: Mer 17 Nov 2010 19:32
