[Philippe]

Bonsoir!

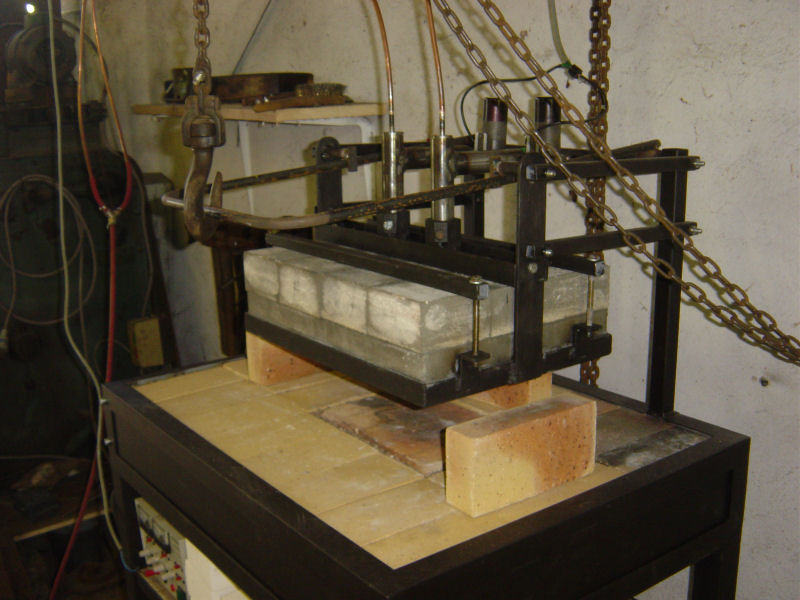

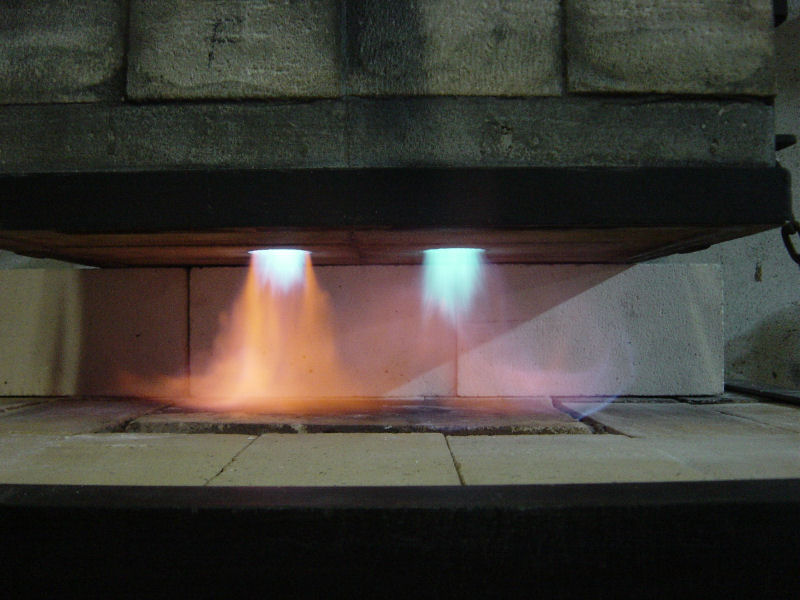

Voici donc deux vues de ma forge gaz, juste après sa fabrication, avant que le mortier réfractaire ne soit complètement sec, ce qui explique que je n'aie pas poussé en T°.
La sole est constituée d'une couche de briques "léopard", et d'une grosse brique réfractaire à l'aplomb des brûleurs, le tout reposant sur une couche de 10 cm de perlite.
La chapeau portant brûleurs est constitué de briques isolantes montées sur un cadre réglable en hauteur à l'aide d'un palan à chaine; je lève le chapeau, j'arrange des briques isolantes pour délimiter un foyer à ma convenance, et je repose le chapeau sur les briques.
Renseignements sur demande.

[Ariane]

Je ne suis pas revenue les mains vides.
Comme à mon habitude, je reviens avec quelques liens trouvés par ci par là :

• 1er tutoriel trouvé
• La question des bruleurs traitée par AnvilFire
• Traduction par Google d'un tuto de la Zoeller Forge

Et j'y vais de ma video :

Mais honnêtement, celle présentée par Philippe a l'air de loin la meilleure.

[thierry loeve]

Rectificatif: je n'ai pas présenté de forge à gaz. Mais c'est pas grave. Merci pour la doc en tous cas.
Thierry

[Ariane]

Bon, je vais rectifier... Philippe va m'en vouloir.
Dis Philippe, elle est MAGNIFIQUE cette forge !

[Philippe]

Bonsoir,

Tout d'abord, pardon pour le retard. J'ai très peu de temps libre, les journées sont chargées.... Alors je viens quand je peux sur le forum.

Merci pour l'appréciation positive. Oui, elle va bien, ma forge. Trop bien même car je n'ai la plupart du temps besoin que d'un brûleur! Va falloir que j'installe des robinets et un bouchon pour éviter l'effet cheminée, ce qui cramerait le moteur inutilisé et créérait une énorme déperdition de chaleur.
J'ai un bouquin sympa qui traite de la construction des foyers, je ne crois pas qu'il soit dans la biblio du forum. Il est à l'atelier, me rappelle plus le titre.

Il faudrait que je mette en ligne d'autres photos, et des dessins.

Mais rendons à César ce qui lui appartient: la conception des brûleurs turbo est de Michel Slosse, qui a amélioré le modèle YaCo.
La consommation de gaz n'est vraiment pas exagérée. Je ne me souviens plus de ce que je passais en charbon avec ma vieille forge, mais je suis quasi certain que le propane ne revient pas plus cher. Ce système turbo est vraiment bien.
Les moteurs sont branchés sur une alimentation de laboratoire illustrée ici : lien.
Les briques isolantes et le ciment réfractaire viennent d'un fournisseur de matériel de poterie dont je mettrai l'adresse si le boss le permet

Bonne soirée!

[Metal Connexion]

Tout d'abord, pardon pour le retard. J'ai très peu de temps libre, les journées sont chargées.... Alors je viens quand je peux sur le forum.

Bonsoir Philippe... Cela fait toujours plaisir de te croiser. Ici, je crois pouvoir dire que les ferronniers ont des journées chargées même si globalement la période actuelle est peut être moins propice aux commandes qu'il y a quelques mois.
Moi, qui n'ai probablement pas vos connaissances, je partage tout à fait l'avis d'Ariane. Cette forge a l'air remarquable.

J'ai un bouquin sympa qui traite de la construction des foyers, je ne crois pas qu'il soit dans la biblio du forum. Il faudrait que je mette en ligne d'autres photos, et des dessins. [...]
Les briques isolantes et le ciment réfractaire viennent d'un fournisseur de matériel de poterie dont je mettrai l'adresse si le boss le permet

N'hésite pas à poster les références et à m'envoyer si besoin des photos ou dessins que tu n'arriverais pas à intégrer à tes posts. Tu sais que tu as carte blanche pour poster les liens et adresses qui te semblent judicieux...

[Philippe]

Bonsoir Forge!

Alors le fournisseur, c'est Solargil : http://www.solargil.com/
Ils ont des brûleurs atmosphériques, mais chers. Par contre, les briques, très bien. En tout cas, ça me suffit amplement car je ne vise pas la fabrication du damas; je ne fais donc pas la course aux degrés.

Et oui, les commandes se tassent un peu. La conjoncture économique est catastrophique, et on passe pour un voleur quand on veut vendre son travail.

Je verrais pour le bouquin, s'il n'est pas déjà mentionné.

Perso, j'aimerais bien des tuyaux sur la dinanderie et le débillardage...
Aller zou, direction la couette, ça va faire grand bien !
Bonne soirée

[Jacques Delfosse]

bonjour Philippe,

bel engin, mais n'es tu pas limité dans ton travail par la disposition de la forge ?
J'ai moi aussi une forge à brûleur vertical, très simple et je regrette d'une part de ne pas avoir un brûleur du style de Michel S; (membre BKS) et d'autre part de par la verticalité et la forme intérieure parallélépipédique, de ne pas pouvoir obtenir un effet Venturi...
N'as tu pas non plus trop de perte de chaleur et donc une grosse consommation de gaz en travaillant avec ce modèle ouvert ?
Je serais curieux de connaître tes paramètres d'utilisation.
D'avance merci et félicitation pour le travail !

[Philippe]

Bonsoir Jacques,

En fait, je ferme le plus possible le foyer, en adaptant sa taille à la pièce à travailler. Il est clair que si on ouvre les trois côtés, le rendement chute.

Pour le brûleur MichelS, il y a des moteurs sur eBay de temps en temps, et en terme de coût, c'est très raisonnable. Mes injecteurs sont des buses de chalumeau, 100l, je crois. Le diamètre est d'environ 1 mm.
Et l'avantage du turbo, c'est de brûler tout le gaz dans le foyer. En atmosphérique, le venturi créé par le jet de gaz n'emmène pas assez d'oxygène.
J'ai pris des photos de la forge chaude, je les redimensionnerai demain, et essaierai de poster ça.

[Jacques Delfosse]

merci beaucoup pour tes infos!
je suis curieux de voir les photos suivantes!
