Messagede xavier » Sam 24 Avr 2010 10:59

Bonjour ,
Il existe sans doute plusieurs façons de fabriquer une rampe droite, j'aimerais que chacun donne son avis : critiques positives ou pas, bien sur !

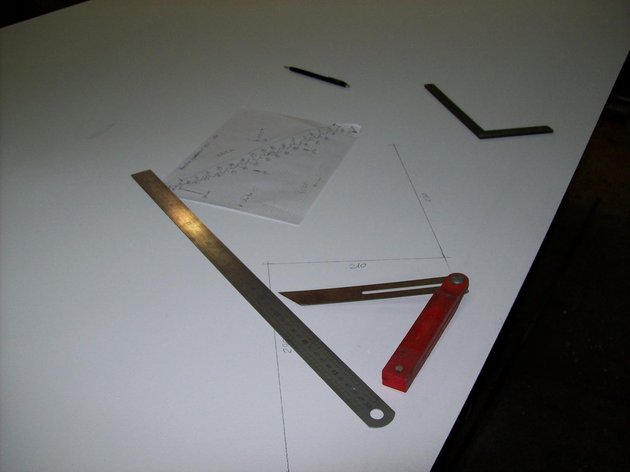

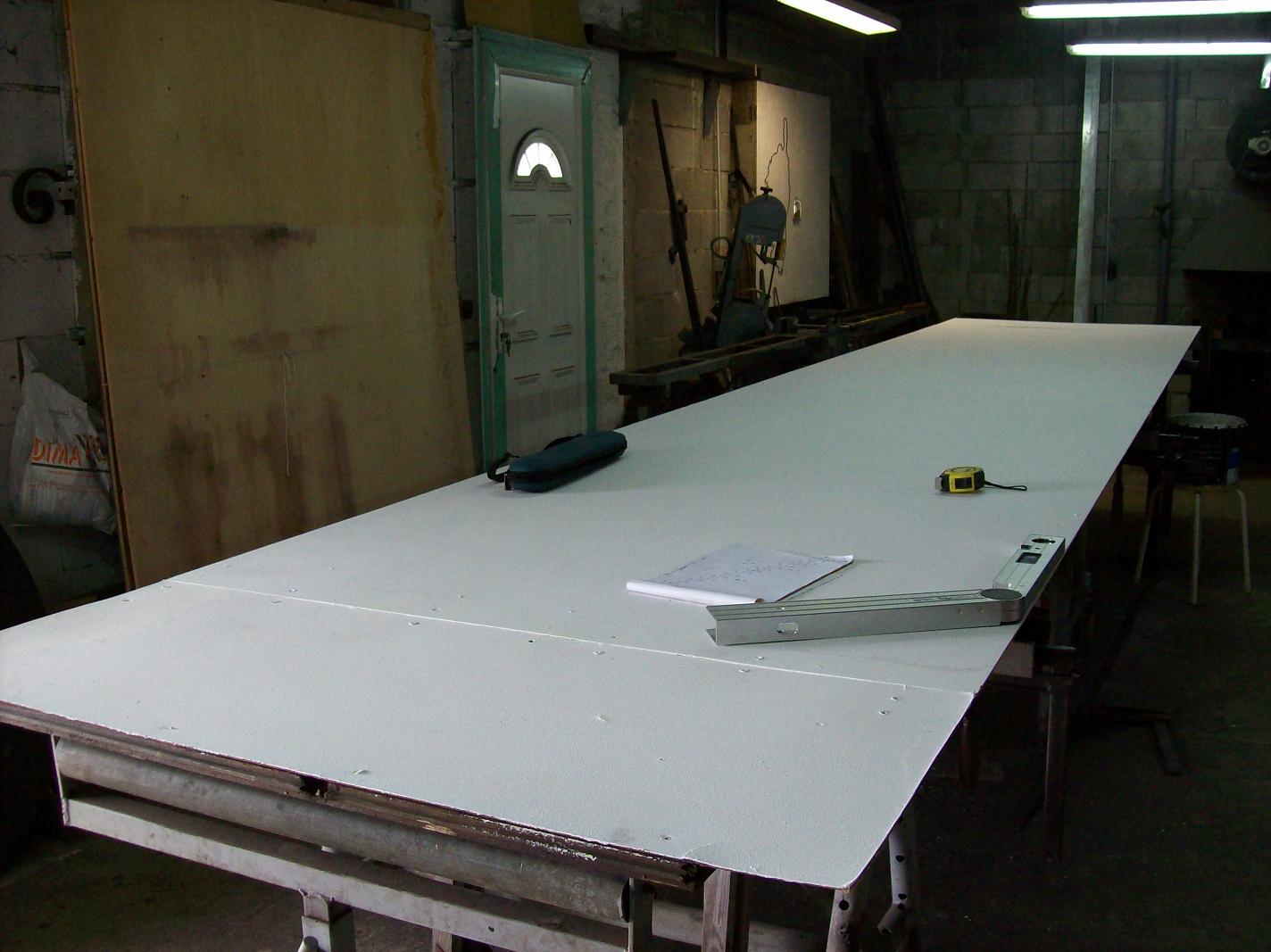

Prise de cotes et d'angle .
Prise de cotes et d'angle .
xavier

Messages: 86
Inscription: Sam 26 Déc 2009 09:58
Localisation: Corse du sud

Re: Fabrication d'une rampe droite : conseils en ferronnerie

Messagede xavier » Sam 24 Avr 2010 11:15

2ème jet :

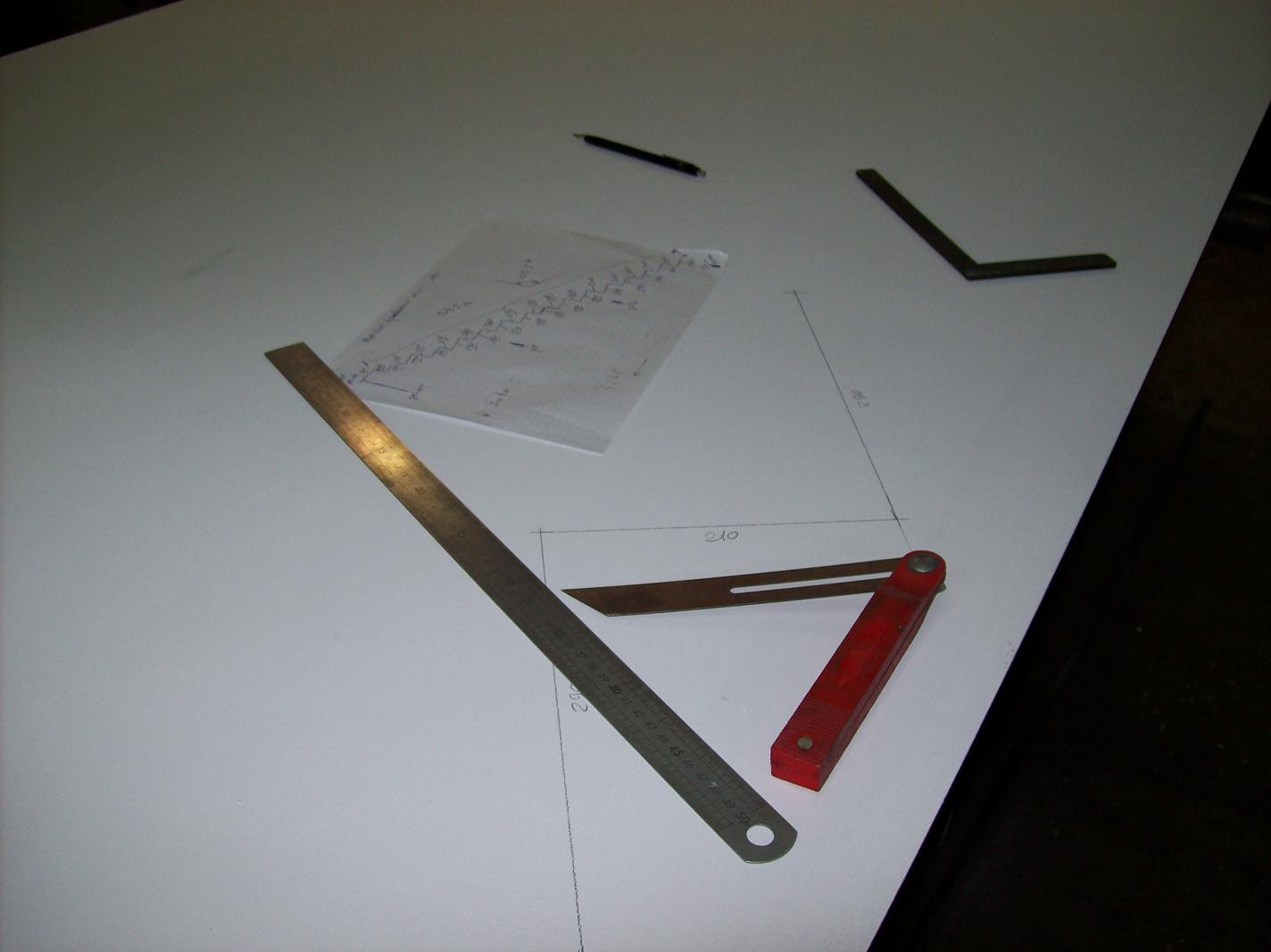

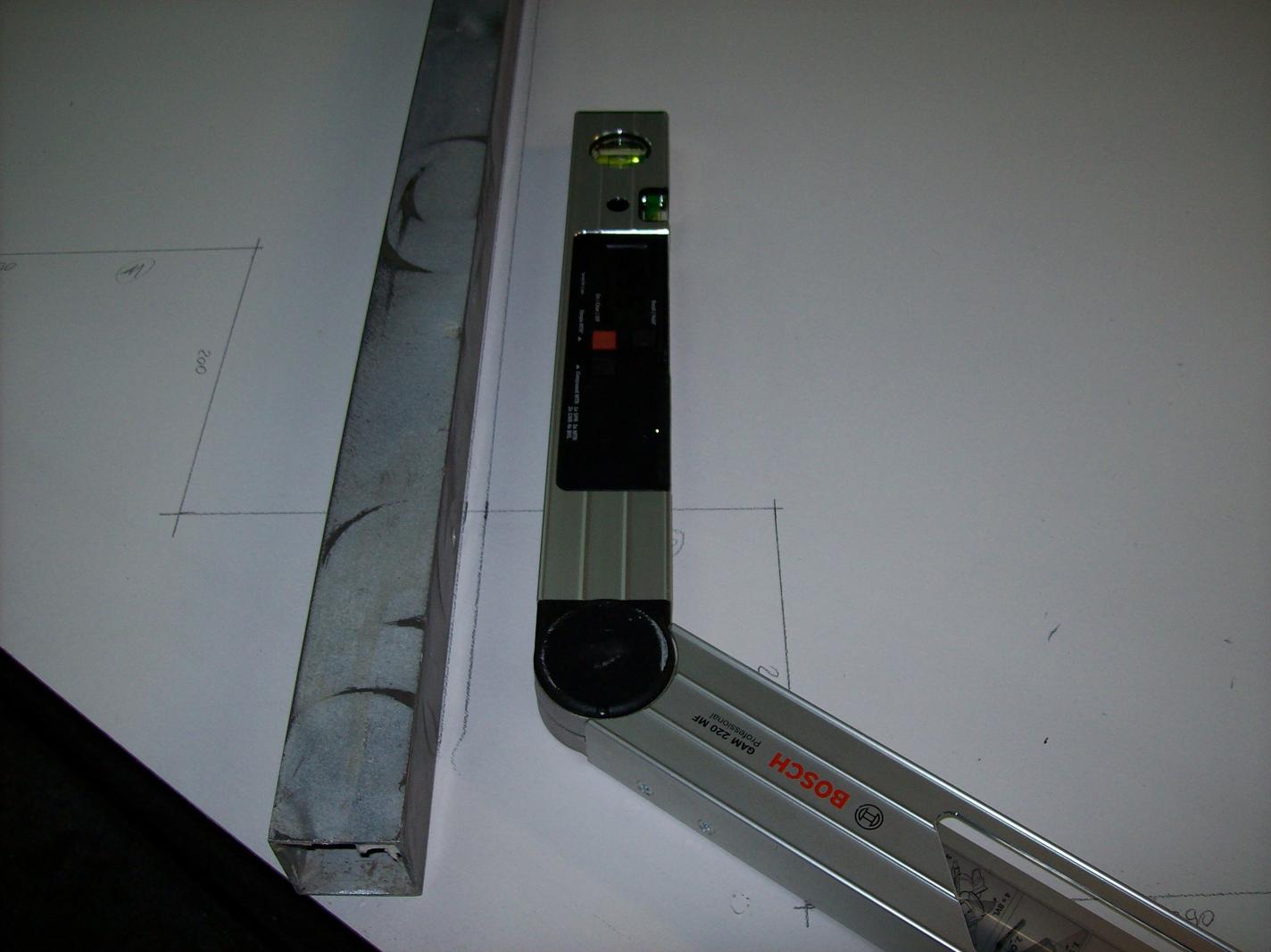

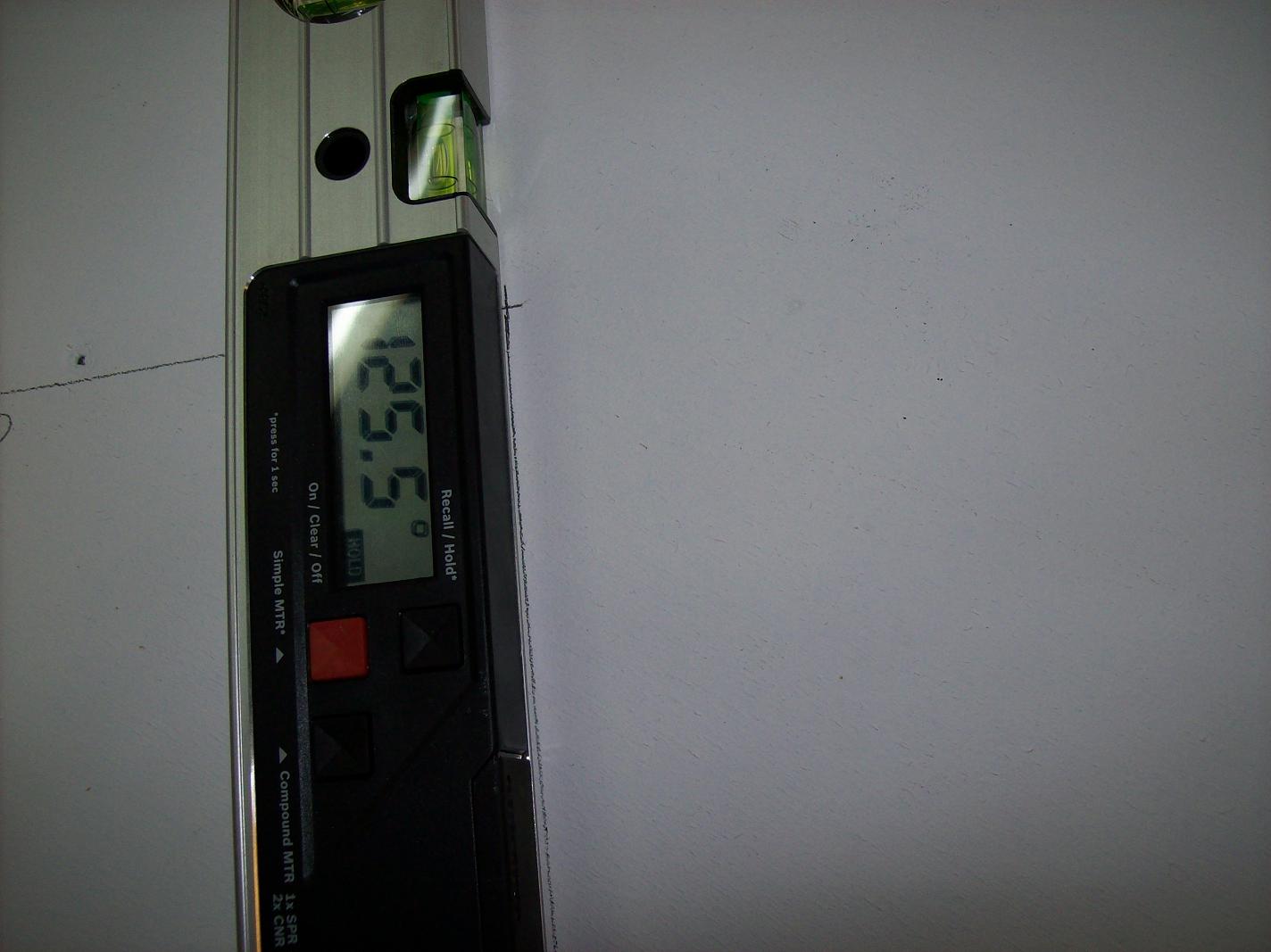

Vérification de l'angle de temps en temps .
Vérification de l'angle de temps en temps .

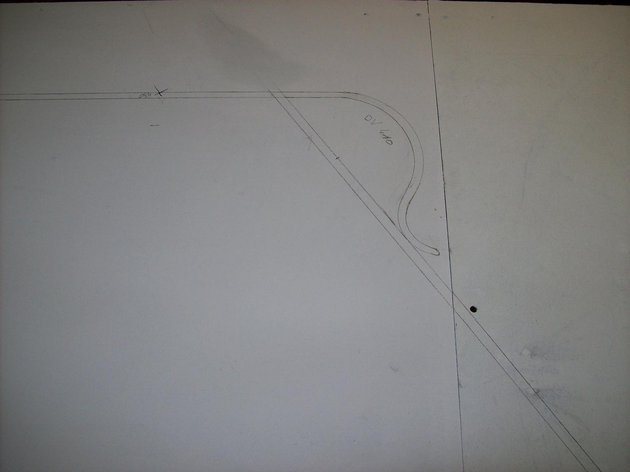

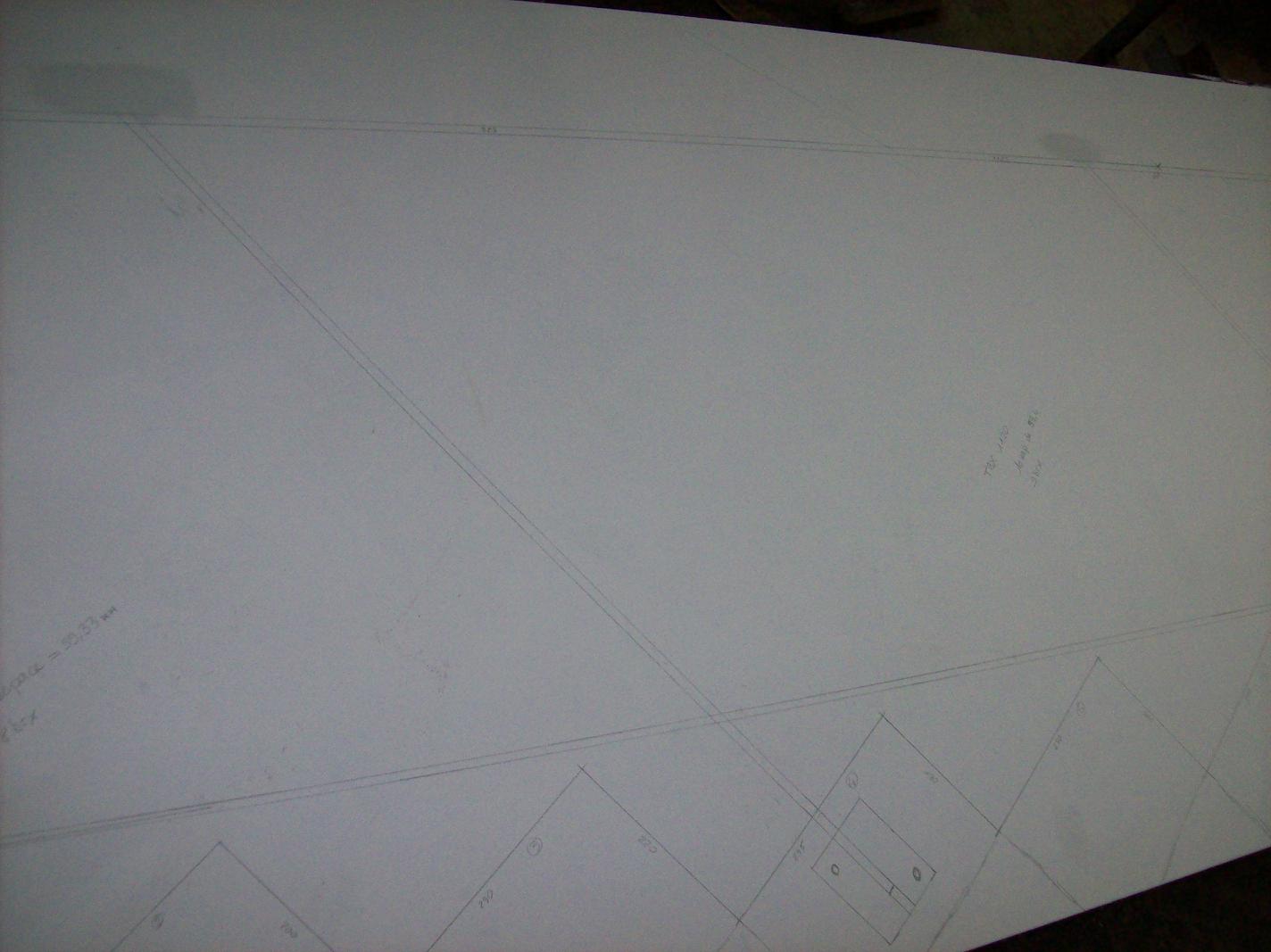

Traçage sur l'épure .
Traçage sur l'épure .

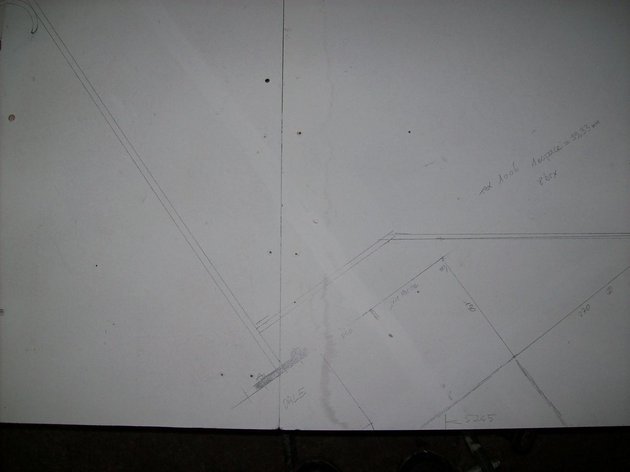

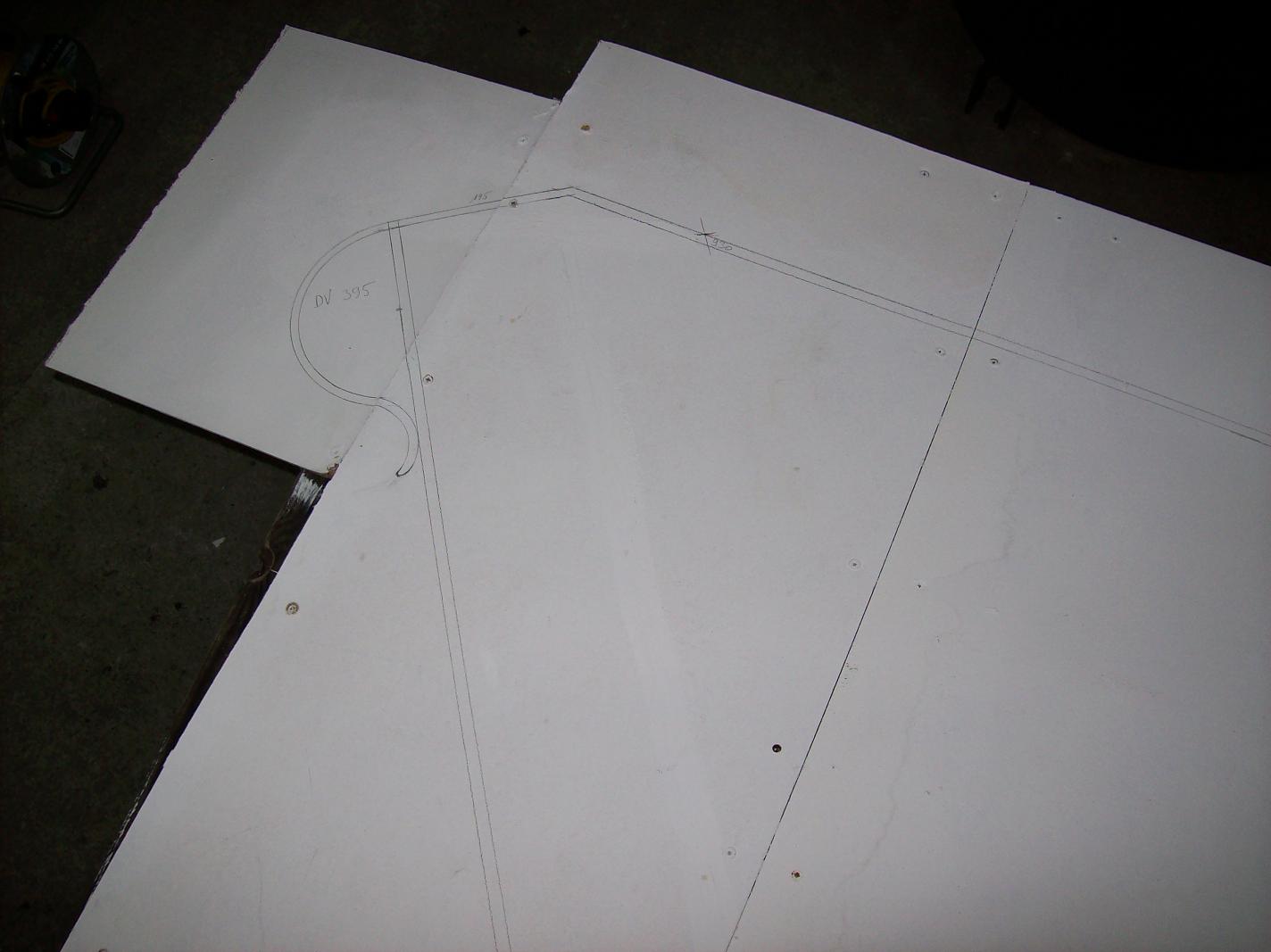

L'épure.
L'épure.
xavier

Messages: 86
Inscription: Sam 26 Déc 2009 09:58
Localisation: Corse du sud

Re: Fabrication d'une rampe droite

Messagede xavier » Sam 24 Avr 2010 11:20

Mise en place des 5 PTX.
Mise en place des 5 PTX.

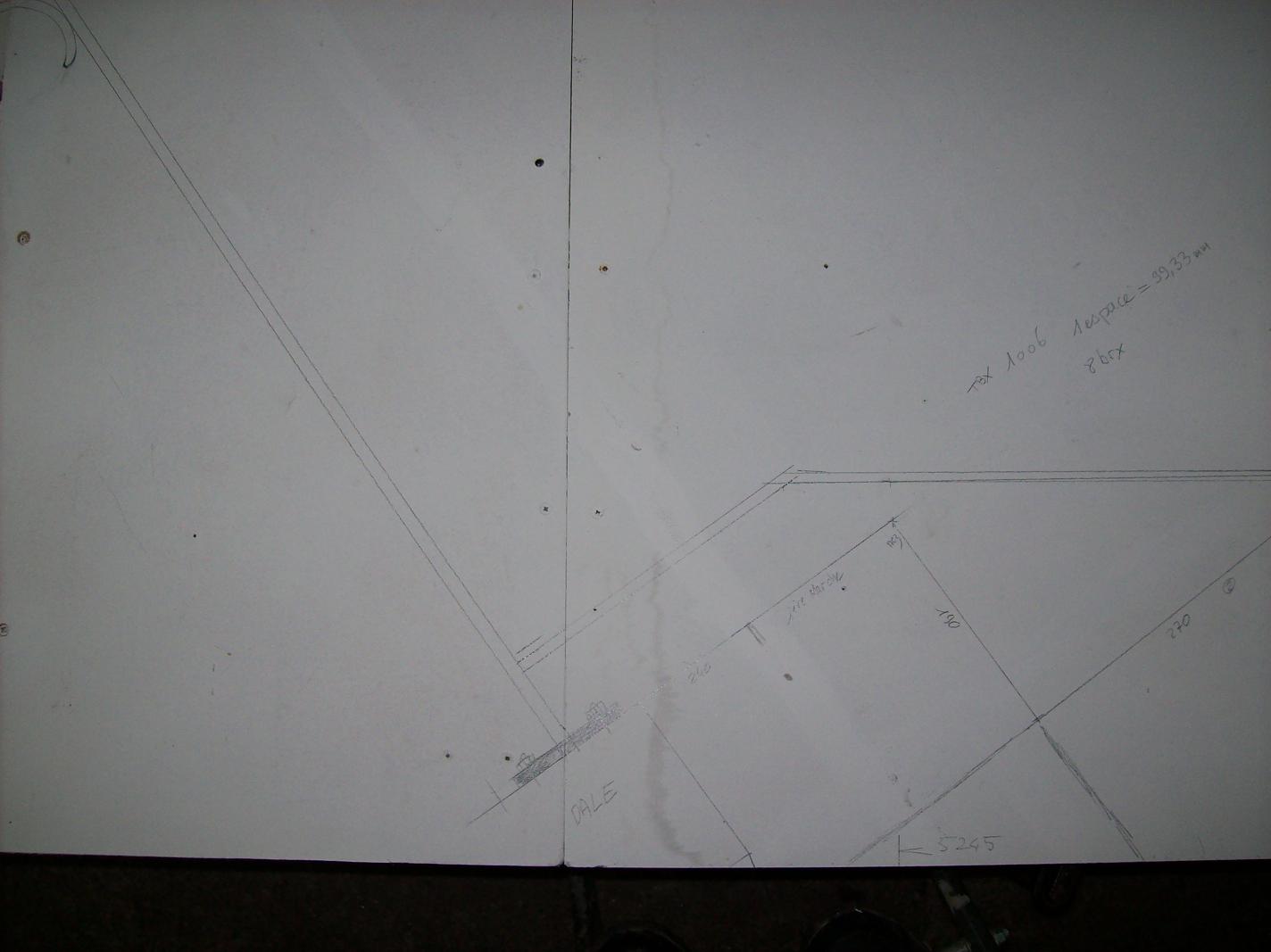

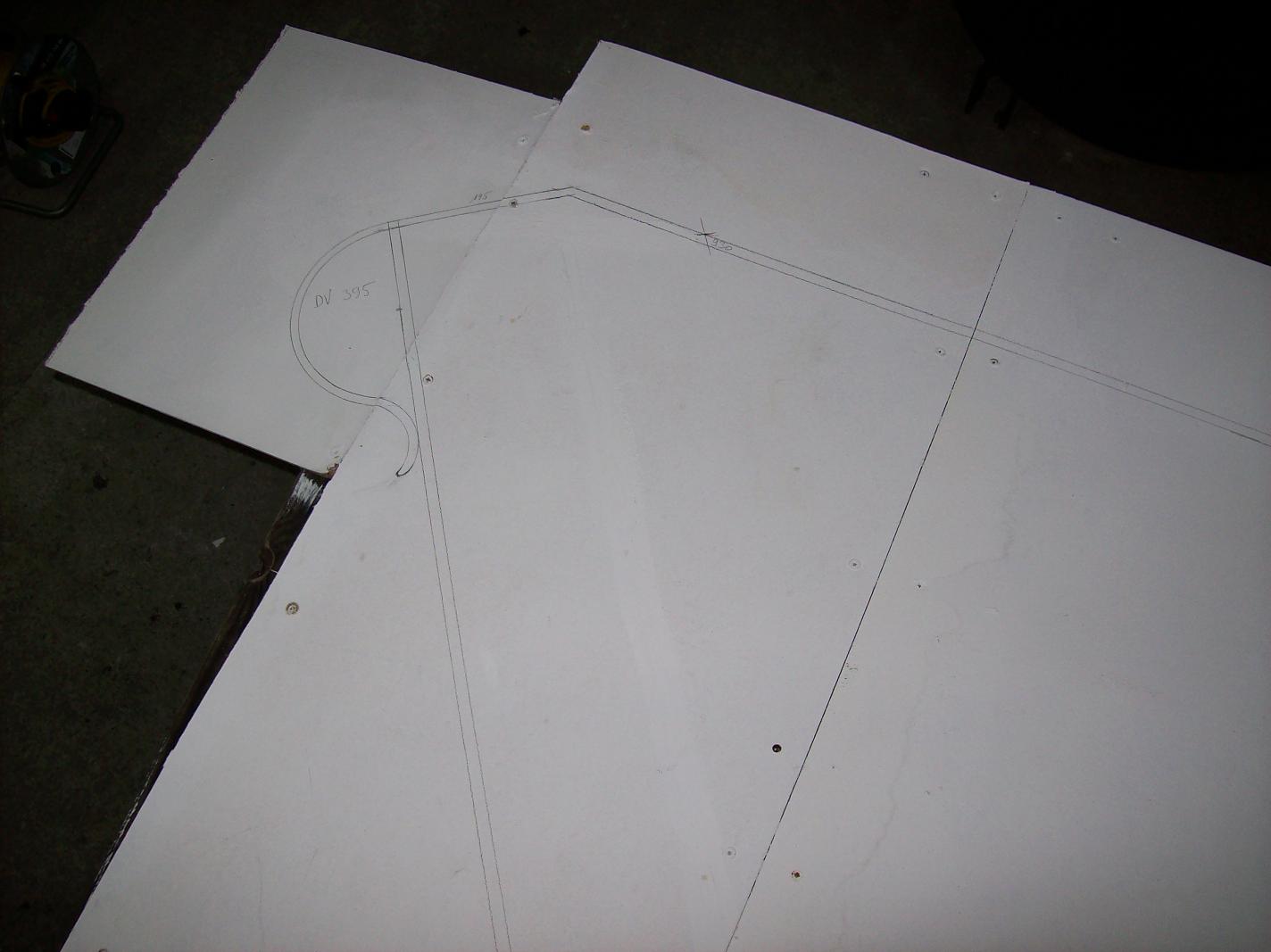

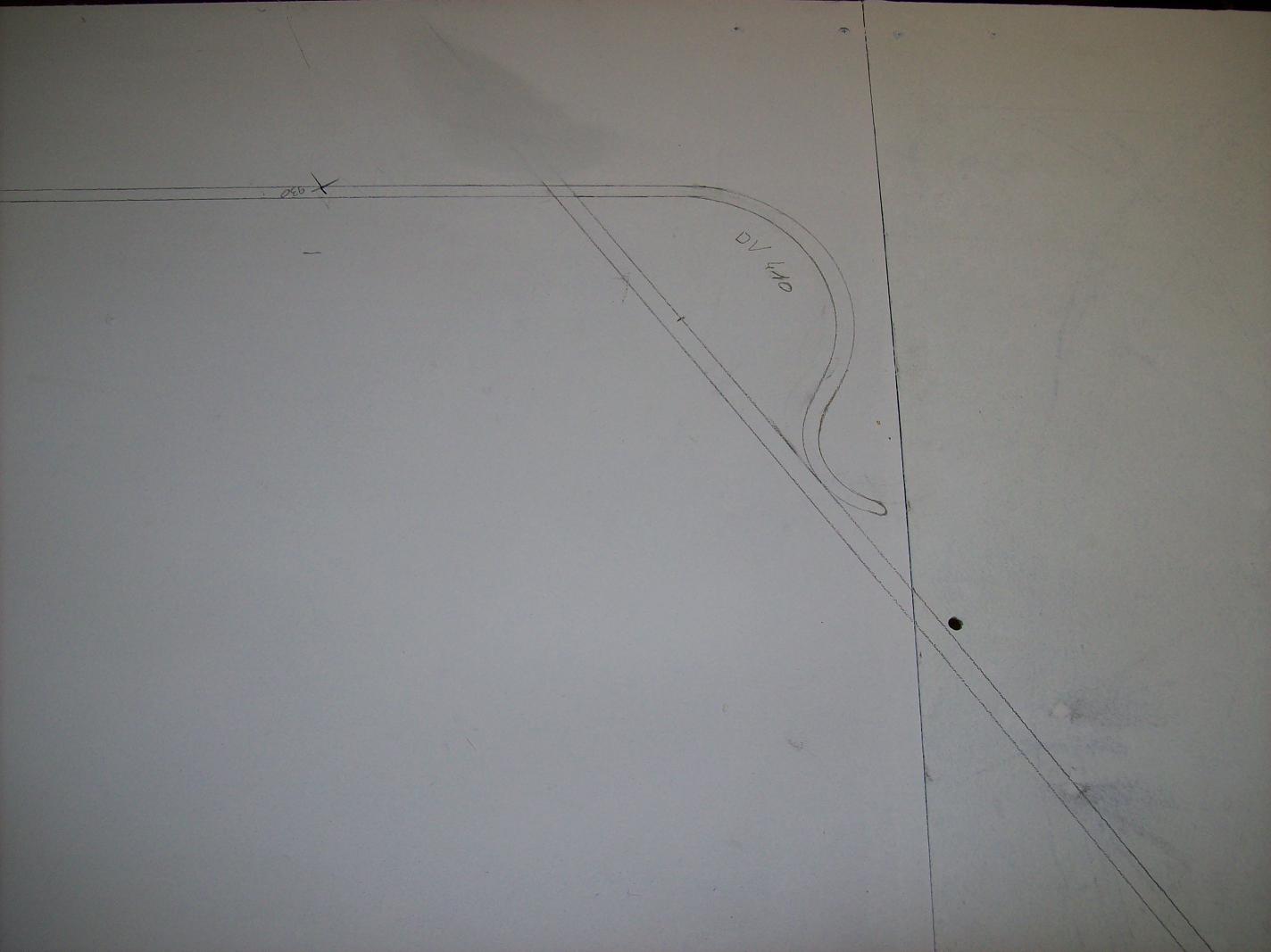

Crosse et son développé.
Crosse et son développé.

L'épure est trop courte !
L'épure est trop courte !
xavier

Messages: 86
Inscription: Sam 26 Déc 2009 09:58
Localisation: Corse du sud

Re: Fabrication d'une rampe droite

Messagede xavier » Sam 24 Avr 2010 11:27

Fin du 1er épisode : fabrication début de semaine, bon week-end !

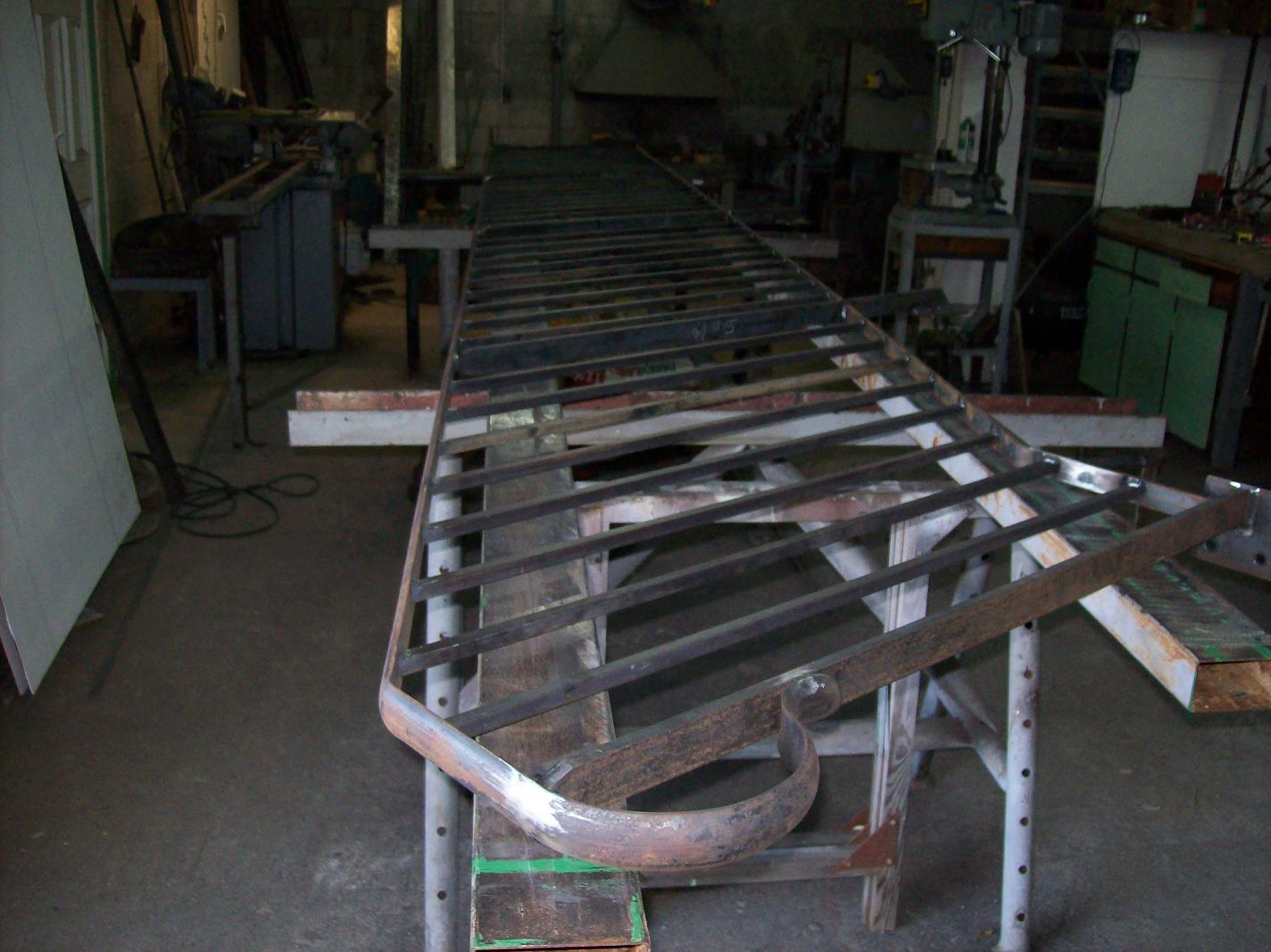

Mise en place des platines et calcul du barreaudage .
Mise en place des platines et calcul du barreaudage .

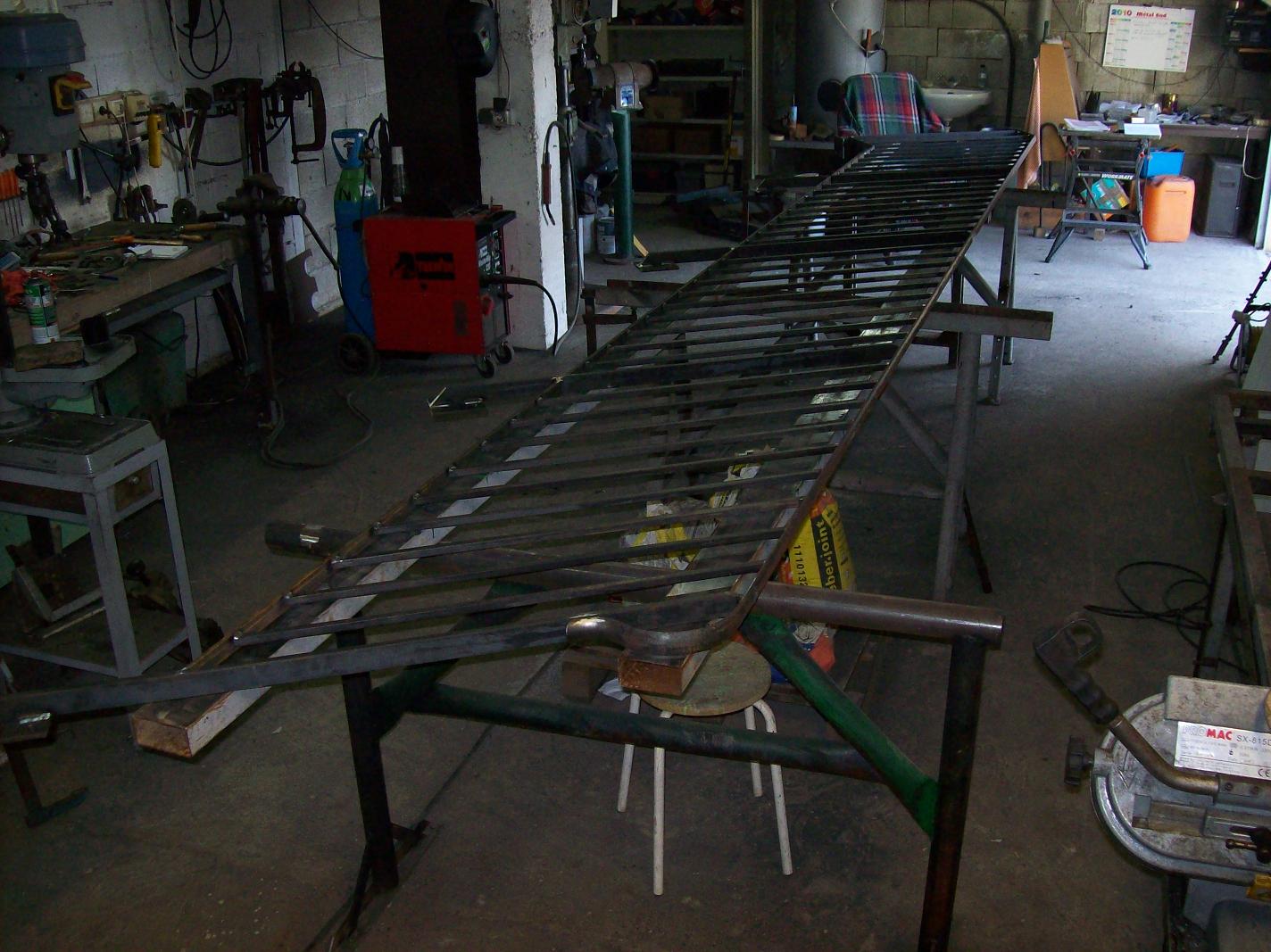

Petite vue générale d'hélico !
Petite vue générale d'hélico !
xavier

Messages: 86
Inscription: Sam 26 Déc 2009 09:58
Localisation: Corse du sud

Re: Fabrication d'une rampe droite : conseils en ferronnerie

Messagede thierry loeve » Dim 25 Avr 2010 21:11

Merci Xavier pour ce tutoriel.

Personnellement, si le barreaudage est simple, je me contente d'un dessin au 1/100ème pour définir le débit et les coupes. L'assemblage en atelier se faisant sur tréteaux, cela demande de la précision lors de l'assemblage.

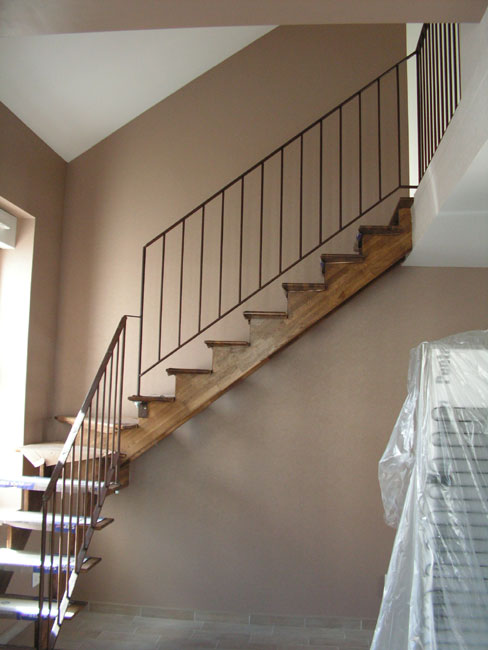

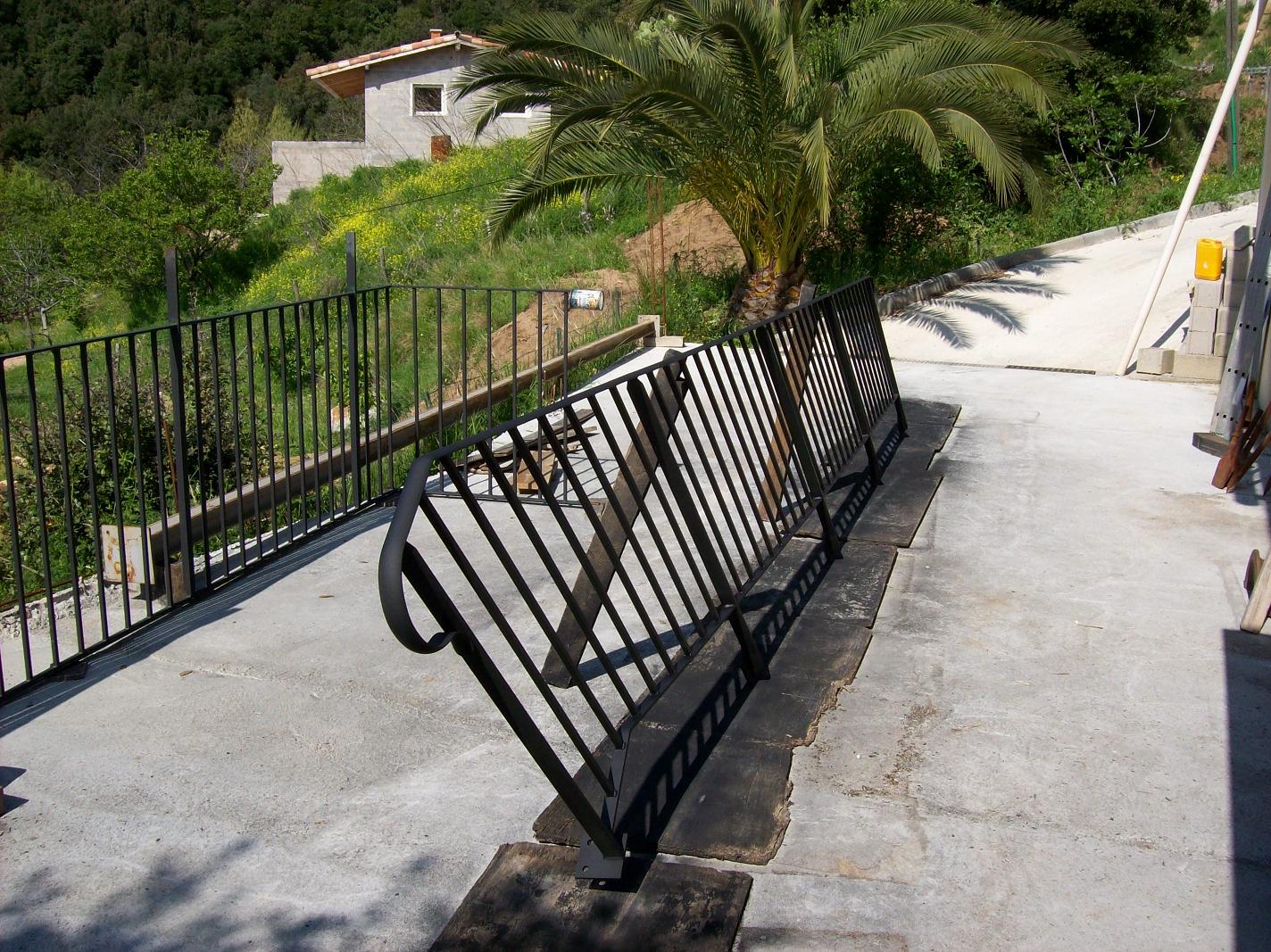

Un exemple avec cette rampe qui n'a pas encore reçu sa main courante en bois. Les plans de l'escalier, qui n'est pas balancé, m'ont été fournis par le menuisier.

Par contre ce que tu as fait est indispensable pour une rampe à motifs.
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Fabrication d'une rampe droite : conseils en ferronnerie

Messagede pauyaude » Lun 26 Avr 2010 08:56

Salut Xavier,
pourquoi avoir dessiné toutes les marches ? La lisse basse n'aurait-elle pas suffi ?
Cela réduirait ton temps de prise de cotes et d'épures.
Pour une fixation a l'anglaise, je comprendrais. Là, tu as juste 3 poteaux intermédiaires, un de départ et un d'arrivée à repérer.
pauyaude

Messages: 70
Inscription: Dim 31 Aoû 2008 09:56
Localisation: Puisaye Nivernaise

Re: Fabrication d'une rampe droite : conseils en ferronnerie

Messagede xavier » Lun 26 Avr 2010 19:18

Bonjour ,
Merci à vous deux pour vos réponses.
La construction remonte à 1850 ; les marches, blocs de granit taillés grossièrement, ont été montées avec les fondations, elles ne reposent sur rien de l'autre coté : aucun alignement ni vertical ni latéral : le chaos !

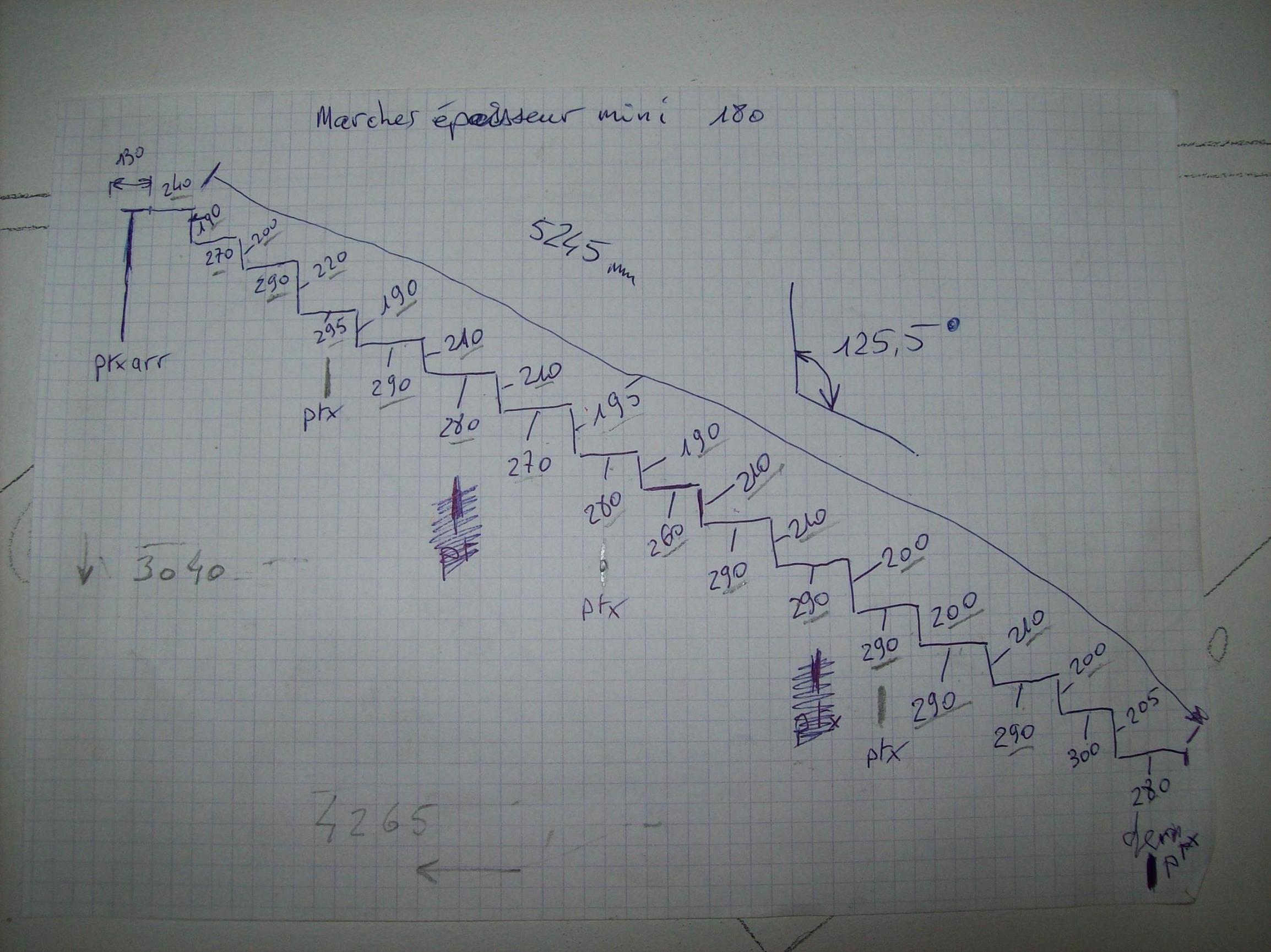

Le plan à l'échelle :1 me permet de placer les platines "pleine marche" et de calculer les différentes longueurs des cinq poteaux.
Seul, le poteau du haut est fixé au sol, les quatre autres sur le coté de la marche.
Le débit est fait ' l'emplacement des poteaux tracé sur la main courante, l'angle est de 125.5 °et demain, grâce à tous ces éléments, l'assemblage directement sur les "fers".
J'ai préféré prendre des précautions, voila la raison de la nappe blanche !
Photos à suivre ?
xavier

Messages: 86
Inscription: Sam 26 Déc 2009 09:58
Localisation: Corse du sud

Re: Fabrication d'une rampe droite : conseils en ferronnerie

Messagede thierry loeve » Mar 27 Avr 2010 11:45

Mille excuses, je pensais qu'il s'agissait de neuf .
Travailler sur de l'ancien est très délicat et peut être une source d'erreur par l'oubli d'un détail. Ta façon d'aborder le chantier à l'échelle 1 te mets à l'abri de beaucoup soucis... si la prise de côte est correcte.
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Fabrication d'une rampe droite : conseils en ferronnerie

Messagede xavier » Jeu 29 Avr 2010 13:33

Bonjour !
FABRICATION :
    Main courante : Demi-rond 40 mm
    Poteaux : Plat de 40 x 12
    Lisse basse : Plat de 30 x 8
    Barreaux : Carré de 14

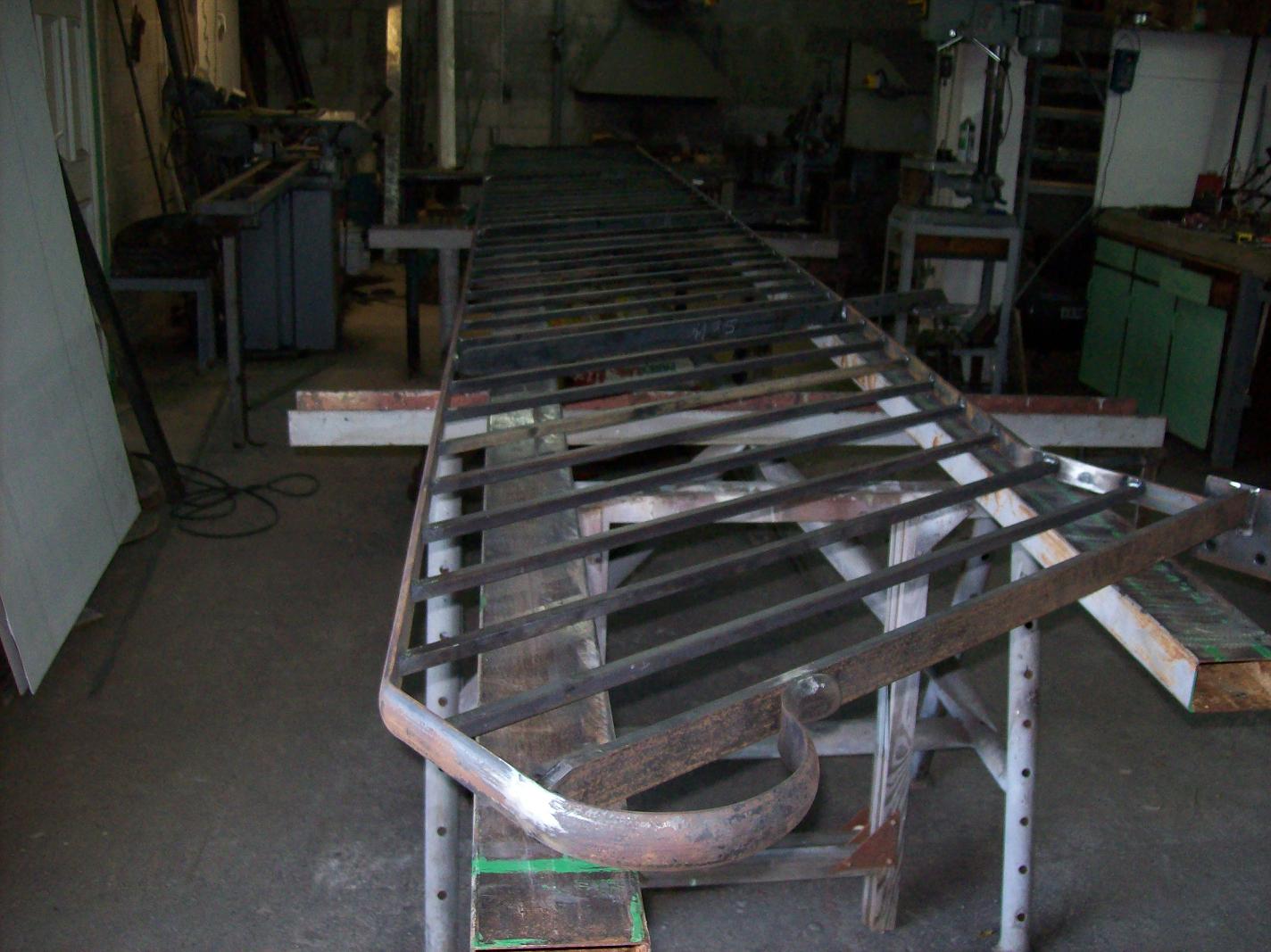

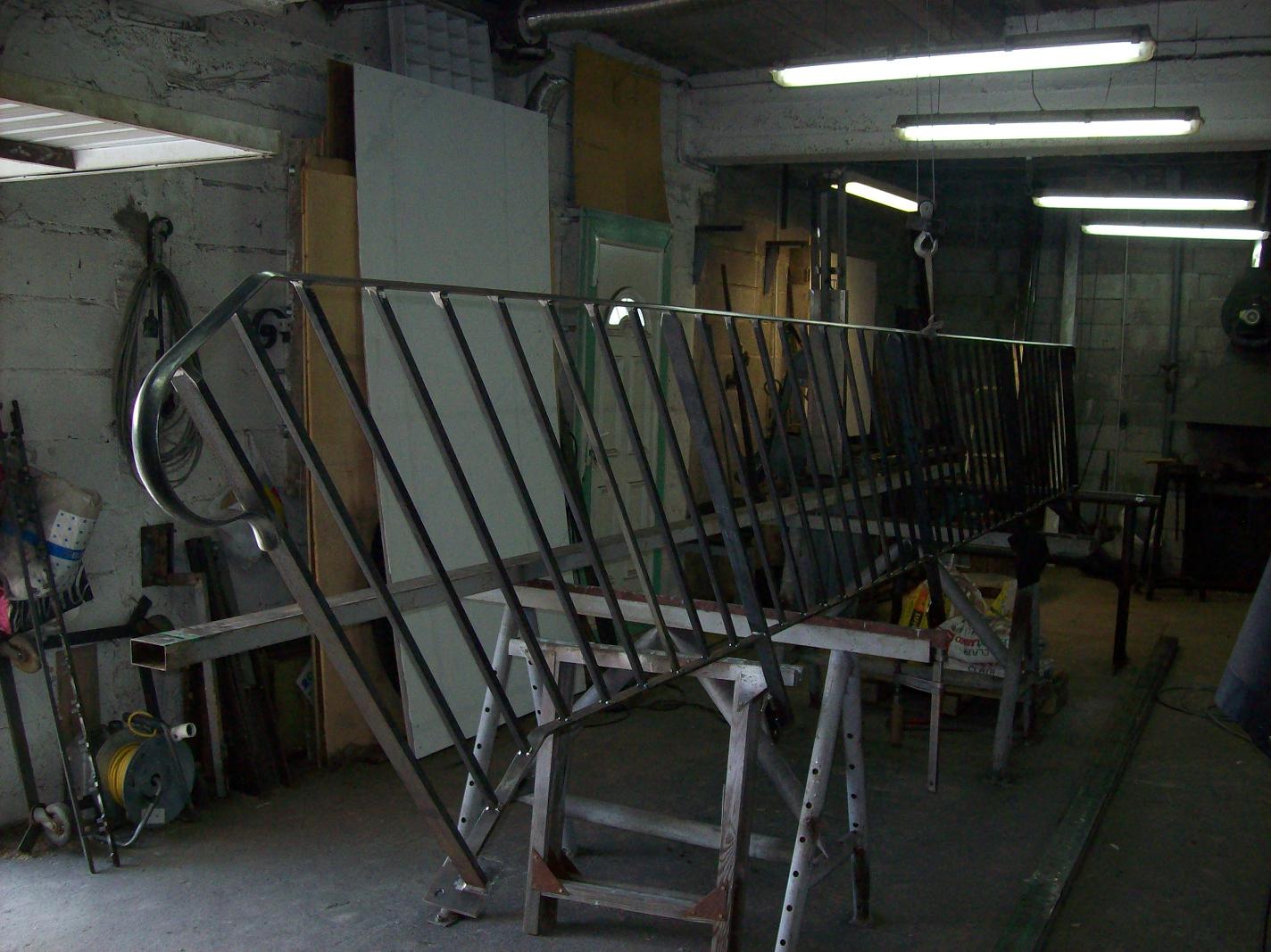

La crosse a été raboutée à l'aplomb du poteaux : Problème de transport de longueur et c'est plus pratique à cintrer !
La crosse a été raboutée à l'aplomb du poteaux : Problème de transport de longueur et c'est plus pratique à cintrer !

L'autre aussi !
L'autre aussi !

Nettoyage et dégraissage
Nettoyage et dégraissage

Une couche d'apprêt
Une couche d'apprêt
xavier

Messages: 86
Inscription: Sam 26 Déc 2009 09:58
Localisation: Corse du sud

Re: Fabrication d'une rampe droite : conseils en ferronnerie

Messagede thierry loeve » Jeu 29 Avr 2010 13:44

Bravo. Quelle longueur fait-elle ?
La faire en deux parties pour faciliter le transport et la pose n'était pas nécessaire ?
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Fabrication d'une rampe droite : conseils en ferronnerie
