Plan et modélisation d'un marteau de forge actionné au pied

[Metalworkerthomas]

J'ai juste une question. Sur le dessus du marteau, il y a un rond qui monte : à quoi sert-il ?

[Maillage]

Bonjour,
si tu parles du rond chromé, il s'agit d'un rond qui guide la masse et ajoute du poids.

[Maillage]

Bonjour,

pour clore le sujet, je vous envoie les plans du marteau réalisés par tonyproof !
Un grand merci à lui, à bientôt !

PLAN_MOUTON-nomenclature.zip

(231.81 Kio) Téléchargé 979 fois

[Metal Connexion]

Merci à boris qui nous avait présenté initialement son marteau actionné au pied, à Maillage pour la modélisation du matériel et à tonyproof pour ses plans précis !

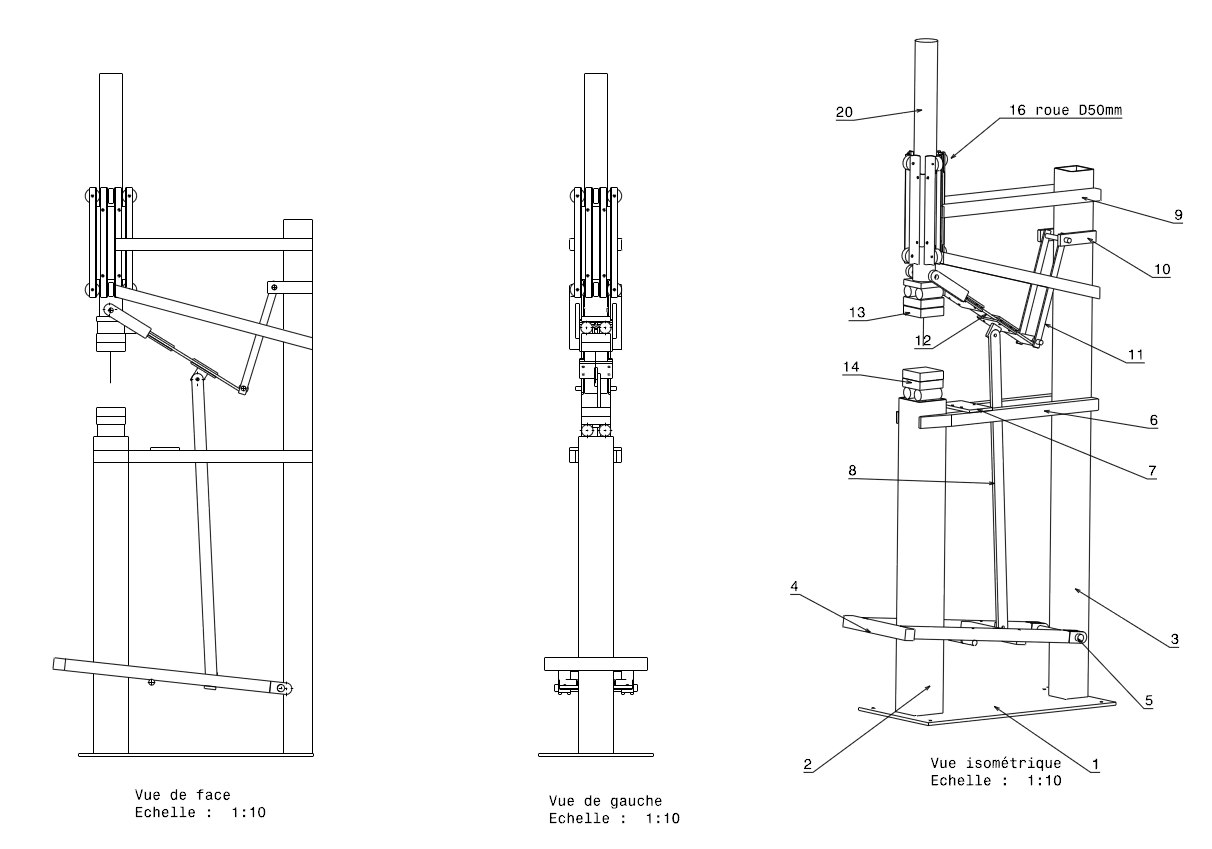

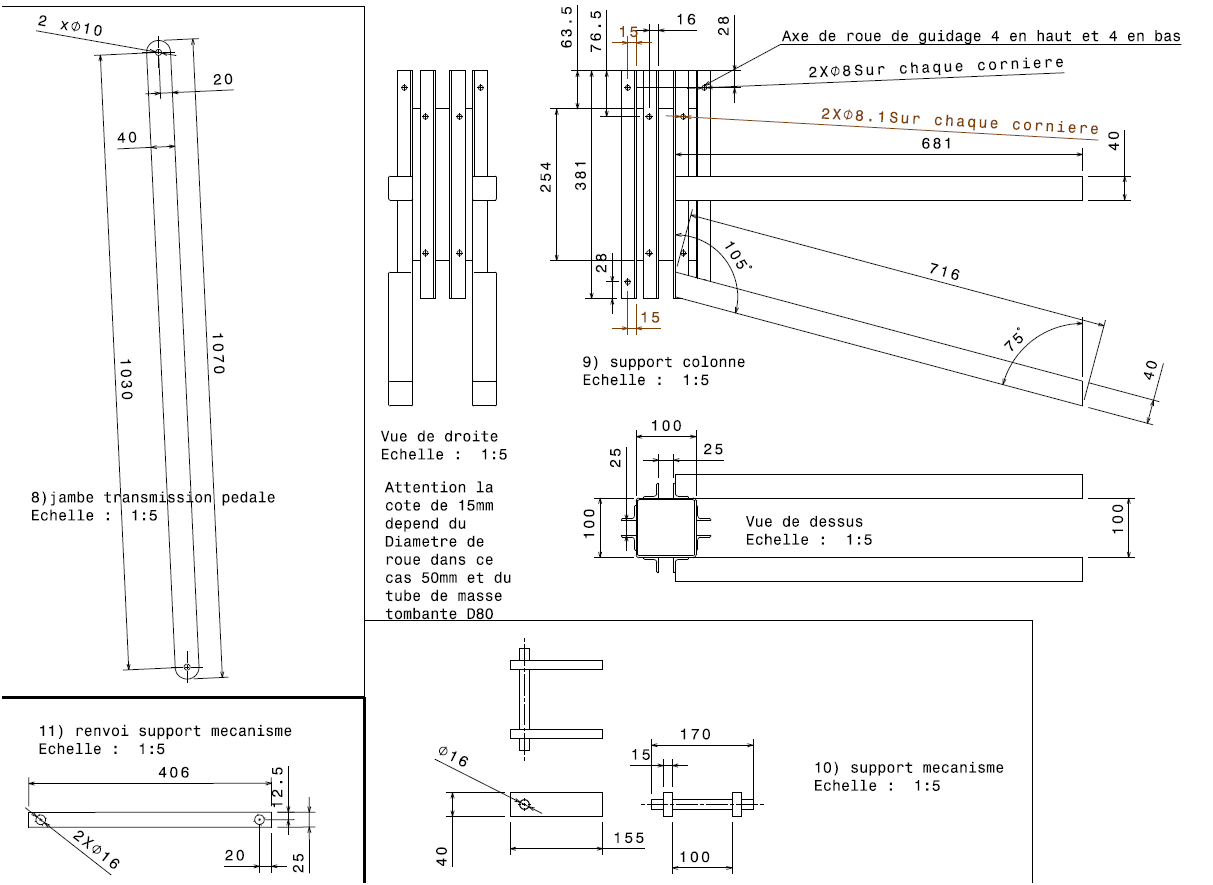

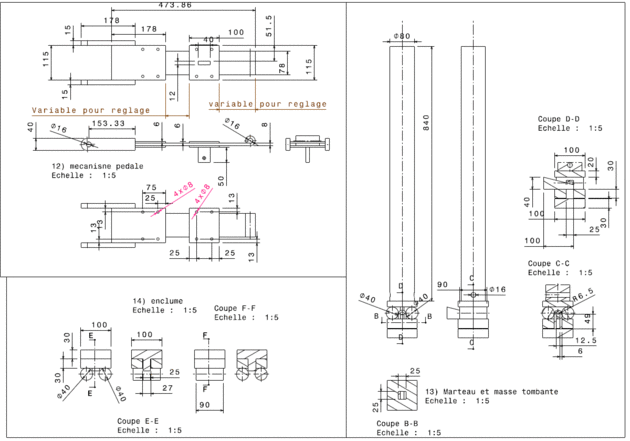

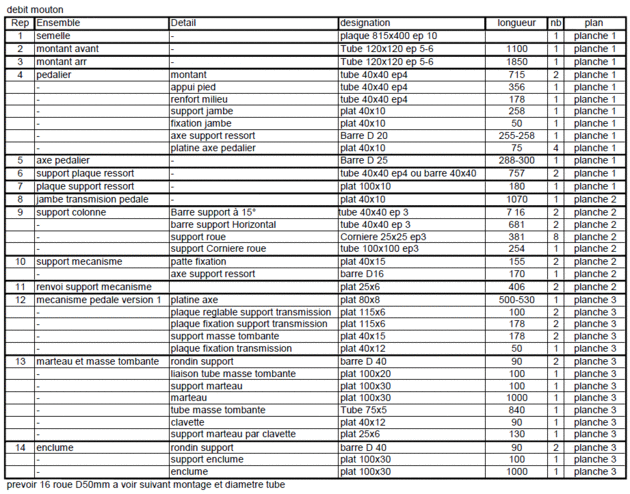

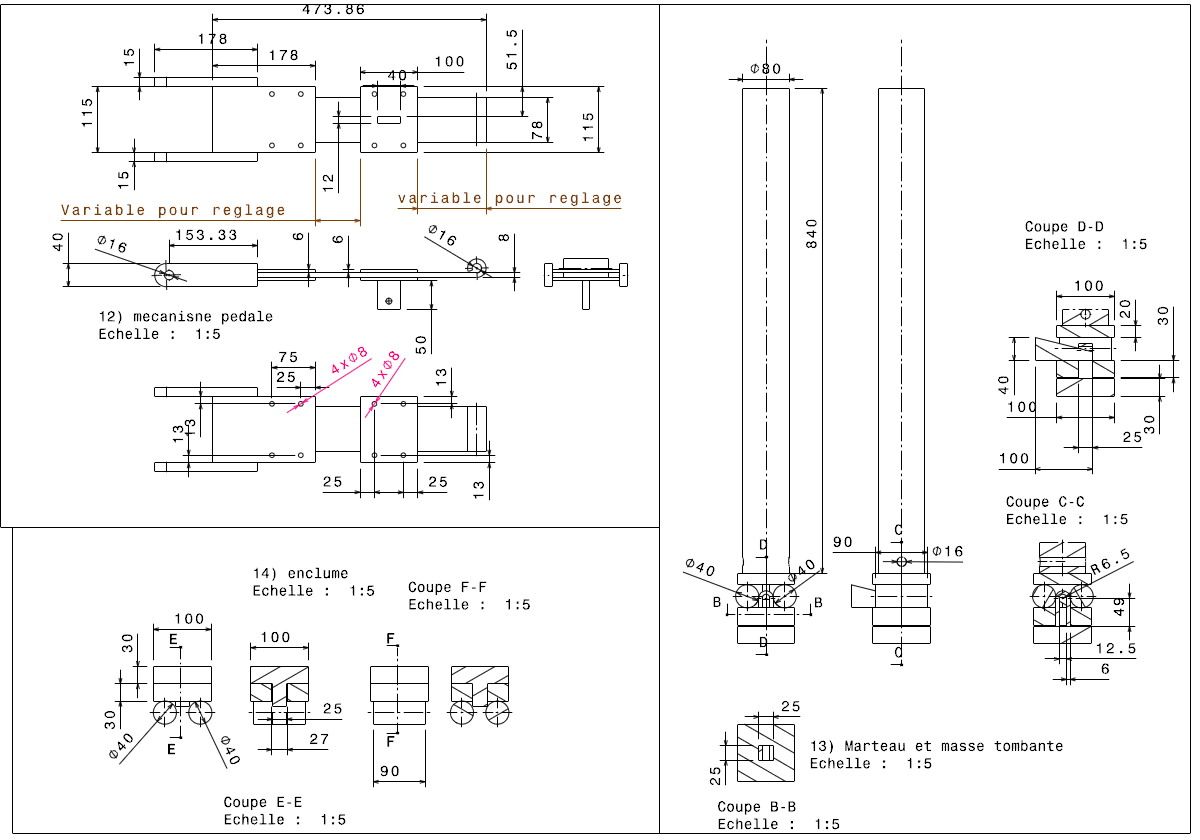

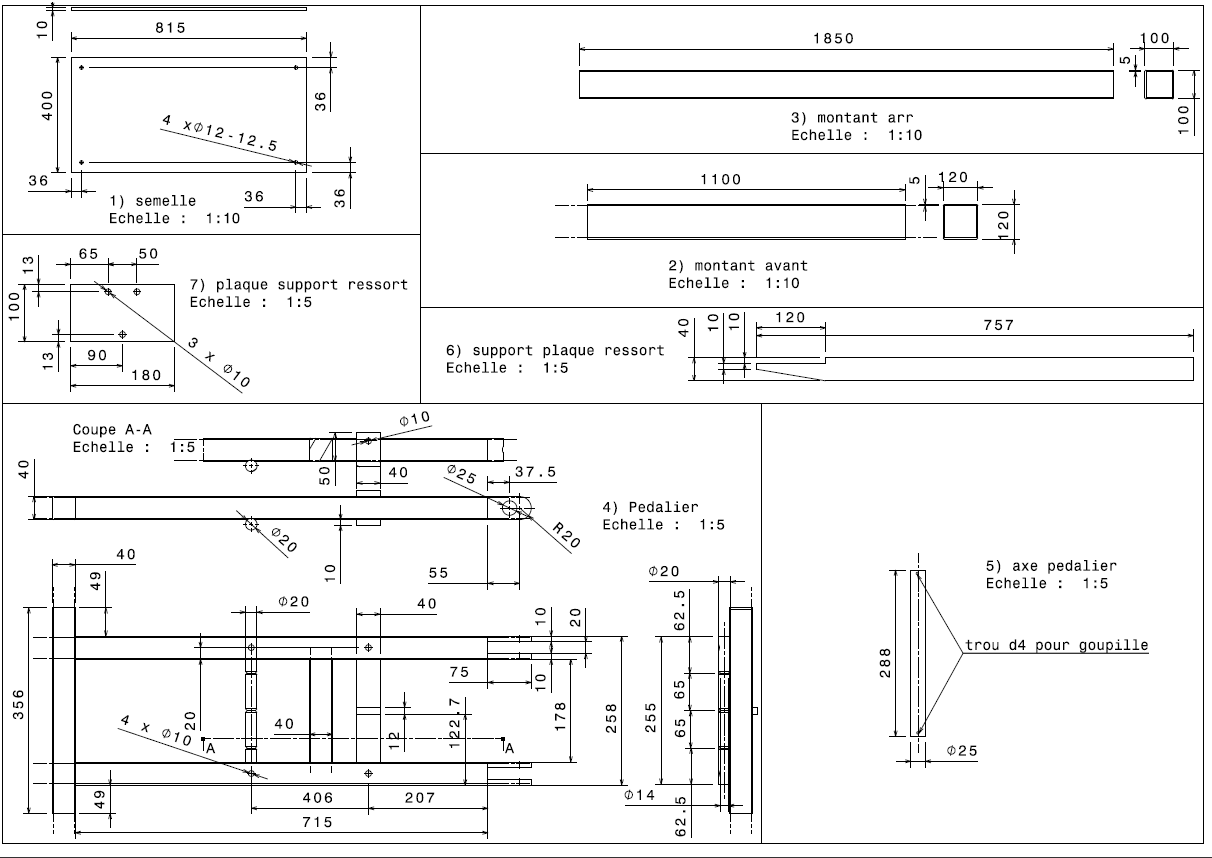

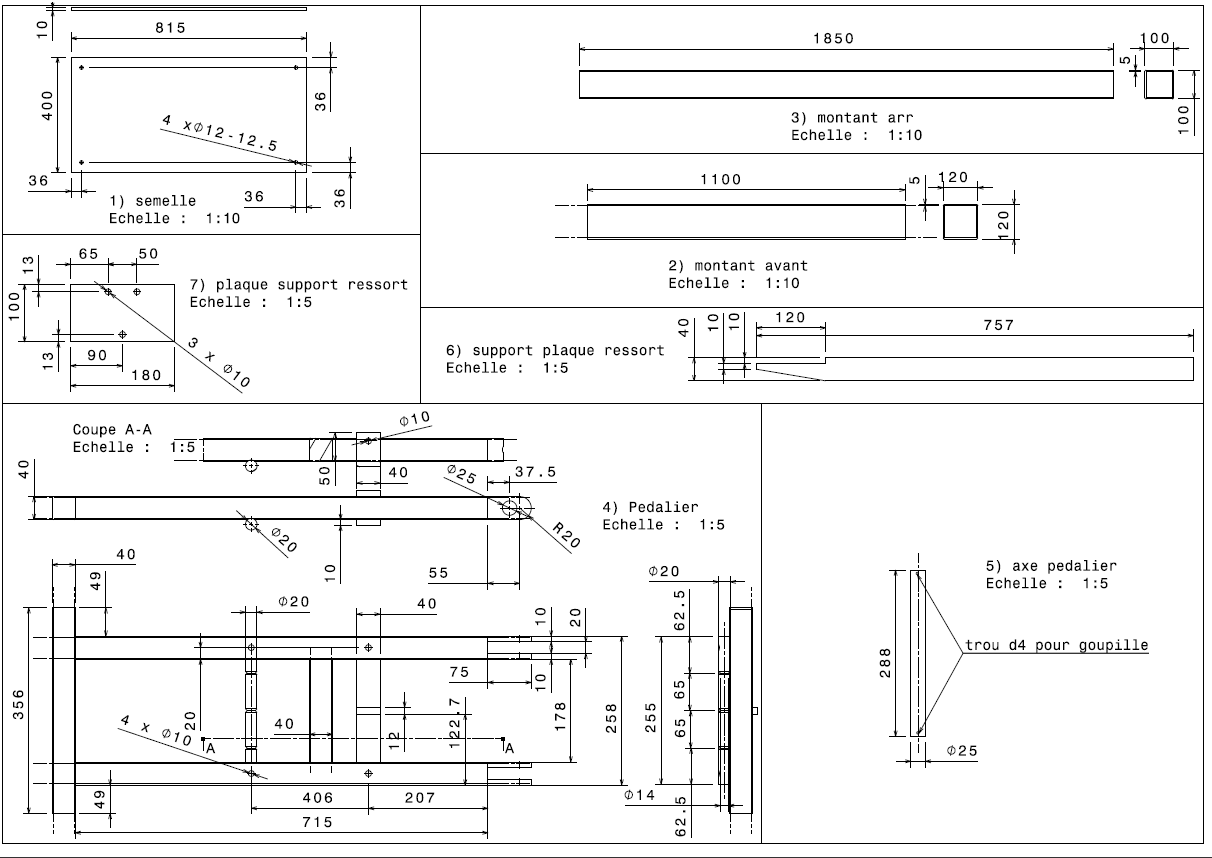

Si la totalité des plans figurent dans le dossier zip posté ci-dessus, vous pouvez les retrouver en images ci-dessous.
Encore merci à vous trois !

[boris]

Bonjour,
après avoir regardé les plans, j'aurais 3 points à relever :

• pour la conception du "support colonne", j'ai réalisé une triangulation entre les tubes horizontaux et obliques,
• pour le choix de section du "montant avant", je préconise du carré plein pour avoir plus de répondant,
• pour la réalisation du trou de l'enclume et du marteau, ne faites pas comme moi, ajustez la dimension de ces trous à votre enclume de forge traditionnelle (les futurs outils seront par le fait utilisables sur tous vos matériels).

A vérifier, mais je pense qu'il y a un "0" de trop sur la longueur de l'enclume et du marteau. Sinon, bon boulot de mise en plan.
Bonne réalisation à tous.
Boris

PS : même si on est deux à travailler à l'atelier, même si j'ai un pilon, ce marteau à pied sert tous les jours pour de multiples opérations.
