Technique pour forger une double volute

[luciefer]

Dans un vieux livre, il était explique comment le forger en une seule pièce.
J'ai réussi a le faire après une dizaine d'essais quand même ; cela m'a rendu heureux.
Je crois que c'était dans le d'Alembert.

[thierry loeve]

Et quelle était la technique : Refoulement ?

[luciefer]

Il faut faire un pliage en Z, c'est difficile a expliquer.
Après dans la barre descendante, on forge le noyau.
Je ne te dis pas la prise de tête.
Salut.

[eric.d]

Une autre méthode consiste à faire les deux volutes, chacune avec son noyau, de couper la moitié de chaque noyau et d'assembler les deux volutes au niveau des demi-noyaux par soudage. Eric.

[Metal Connexion]

Noyau dont le double départ est constitué d'une faible épaisseur
[...] S'il s'agissait d'un double départ en fer de faible épaisseur sur un noyau en fer méplat ou carré, il serait préférable d'employer le procédé suivant.
On exécutera avec la branche principale un noyau simple sur lequel on réservera une partie renflée ou bossage.

La pièce à souder sera amorcée très courte et en amincissant.
Ces deux pièces chauffées au blanc ressuant seront soudées ensemble en plaçant le noyau dans l'étampe pour éviter sa déformation.

Source : J. Moutardier - Manuel de serrurerie

[Metal Connexion]

Noyau à double départ exécuté par encollage

Lorsque les fers employés sont méplats ou carrés, et que le départ de l'enroulement de la seconde branche présente un angle très ouvert ; on exécutera ce doublé départ par encollage en suivant les indications données par les figures :

Source : J. Moutardier - Manuel de serrurerie

[Metal Connexion]

Double noyau

Le double noyau s'exécute par encollage : les deux barres seront chauffées au blanc et coudées à leur extrémité sur une longueur correspondant environ à trois fois l'épaisseur du fer.

Ces talons seront refoulés pour obtenir le renflement nécessaire.

Les pièces ainsi préparées seront chauffées au blanc ressuant puis encollées.

Les premiers coups de marteau auront pour objet d'assurer l'adhérence des deux pièces entre elles ; puis à la panne, on martèlera la jonction.

Cette soudure sera terminée dans l'étampe à noyau, où la pièce sera bien arrondie, et ensuite parée.

Pour être à sa forme, les points de départ doivent être diamétralement opposés et constituer un noyau dont le centre soit commun aux deux volutes. Les branches seront enroulées séparément et devront former une spirale s'éloiugnant régulièrement du centre.

Source : J. Moutardier - Manuel de serrurerie

[pauyaude]

Une petite astuce pour le départ d'une volute à double départ, c'est de bien localiser la première chaude sur le(s) départs, puis de coincer une extrémité de la barre dans l'étau et de frapper au marteau à l'autre extrémité, et l'enroulement de départ (le plus délicat) se fait tout seul et est symétrique

- Personnellement, j'évite (quand c'est possible) de les faire d'un seul tenant car ça fait forcément des longueurs embêtantes a travailler ; je préfère souder deux volute ensemble, l'une fini par un court aminci et l'autre par un noyau ovale.

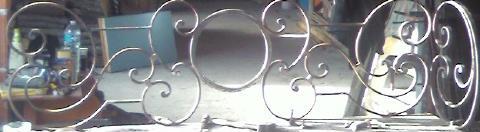

- Sur ce garde-corps, la barre de départ de la volute double (en bas) fait plus de 2,5 m., et ce n'est pas super pratique a enrouler.

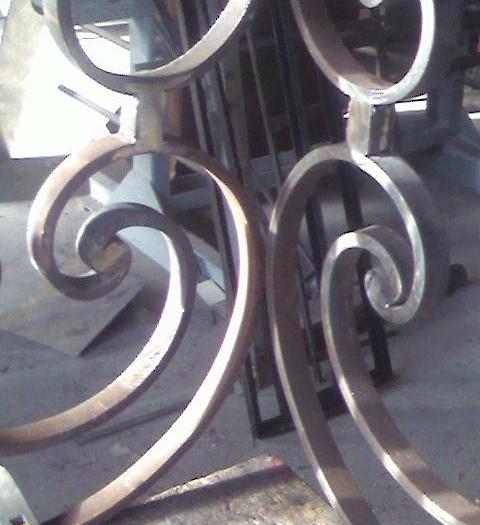

Ayant un ouvrage en cours avec des volutes doubles :

Utilisant la technique "court aminci (cintré en réponse à l'ovale) soudé à un noyau ovale", je vous poste une photo du rendu intermédiaire :

[Ardennos]

Salutations tout le monde, le mieux pour la volute à double départ reste le dessin indiqué par Metal Connexion.
C'est un peu difficile au début, surtout les amincis, car j'ai remarqué qu'en forgeant le noyau, juste après avoir fait le carré, ça avait tendance à amincir plus à la base du noyau. On ne s'en rend pas forcément compte au début alors quand on passe à l'enroulement, et bien ça casse car c'est devenu trop fin ou ça a trop chauffé avec le noyau ; du coup, il y a des micro-fissures.
Le mieux pour un double départ, c'est de manipuler le moins possible et de travailler vite l'enroulement à froid à la griffe et au griffon.
Sur du fer plat, je n'ai encore jamais essayé mais ça ne doit pas changer beaucoup : le principe reste le même.

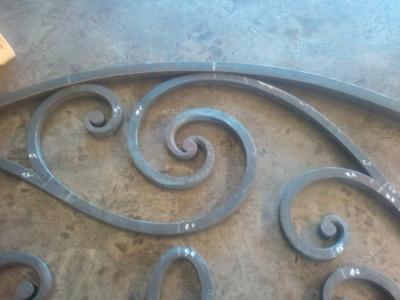

Voici un noyau à double départ que j'ai forgé pour un soupirail : pas d’embrèvement donc, tout est forgé sur la même section en carré de 16.

[forgeferron]

Une petite question de la part d'un néophyte dans le domaine de la ferronnerie : pour former ce type de volute, ne serait-il pas possible de commencer par forger une volute simple dans un carré de forte épaisseur en dégorgeant le carré à l'aide d'une arête de l'enclume, puis en forgeant celui-ci en rond (comme sur les dessins ci-dessus) pour le former en noyau, avant de le porter à plat, de le planer à la chasse à parer, et de fendre le carré dans la longueur à la tranche à chaud, de façon à ce que la largeur initiale du carré de départ soit transformée en deux plats de même dimensions, et de les enrouler en double volute ?

Je pense que ce serait plus simple pour quelqu'un ne sachant pas souder à la forge, comme moi par exemple.

Est-ce que quelqu'un aurait l’amabilité de prendre une photo de l'outil d'enclume utilisé (étampe ''col de cygne'', non ?)
Merci !
