Messagede thierry loeve » Lun 21 Déc 2009 18:55

Ce portail ancien semble avoir été réalisé en plusieurs temps.
Abimé lors de son démontage (pour des travaux de rénovation de la maçonnerie), il été décidé de le refaire à l'identique.

En effet, il a été en partie réalisé en fer puddlé soudé. Pris par le motif du haut, la structure n'a pas supporté le poids de l'ensemble (partie basse).

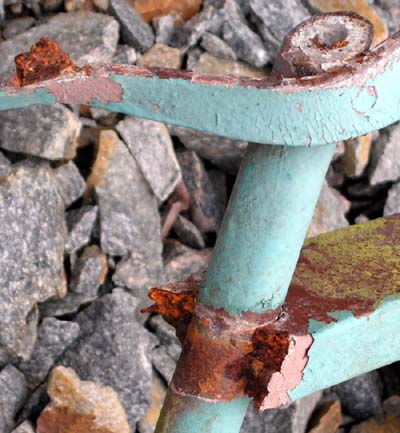

L'assemblage d'origine du motif supérieur a été réalisé par goupillage. Attaqué par la corrosion, cela a créé des points de fragilité, malgrè une métallisation (120 microns !) postérieure à la réalisation, datant sans doute des années 50.

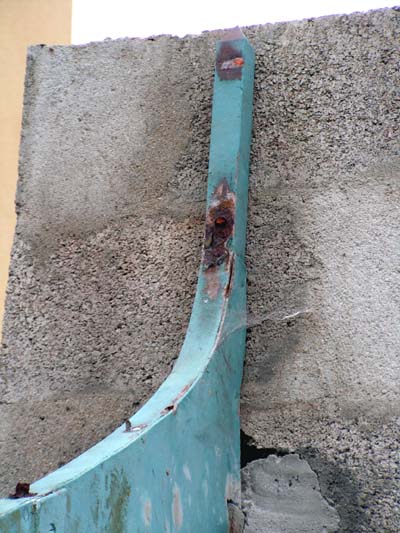

Le motif supérieur du vantail droit s'est séparé en plusieurs points. On voit ici les goupilles des poteaux qui sont restées en place.

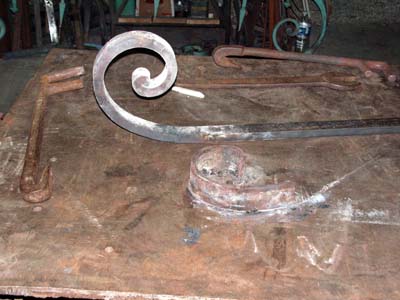

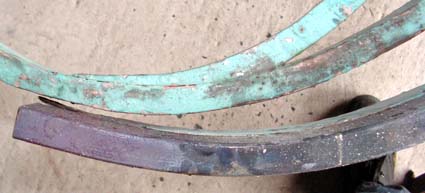

A partir des éléments restant récupérés, je forme le gabarit en acier doux de 60 x10, qui va servir à refaire les volutes de la lisse haute du motif. Ici, je vérifie la conformité de la courbe.

Le gabarit est alors soudé sur une tôle épaisse et plane qui servira de guide lors de la mise en forme (plat de 40 x20)

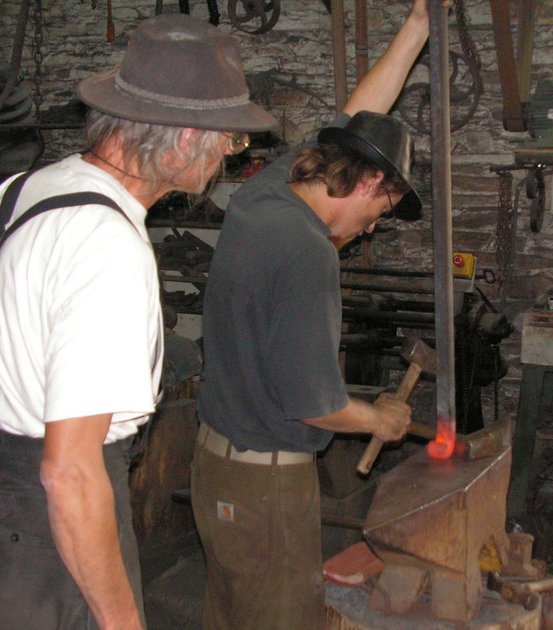

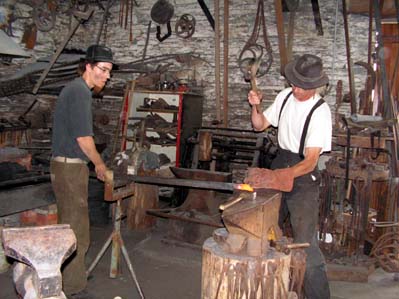

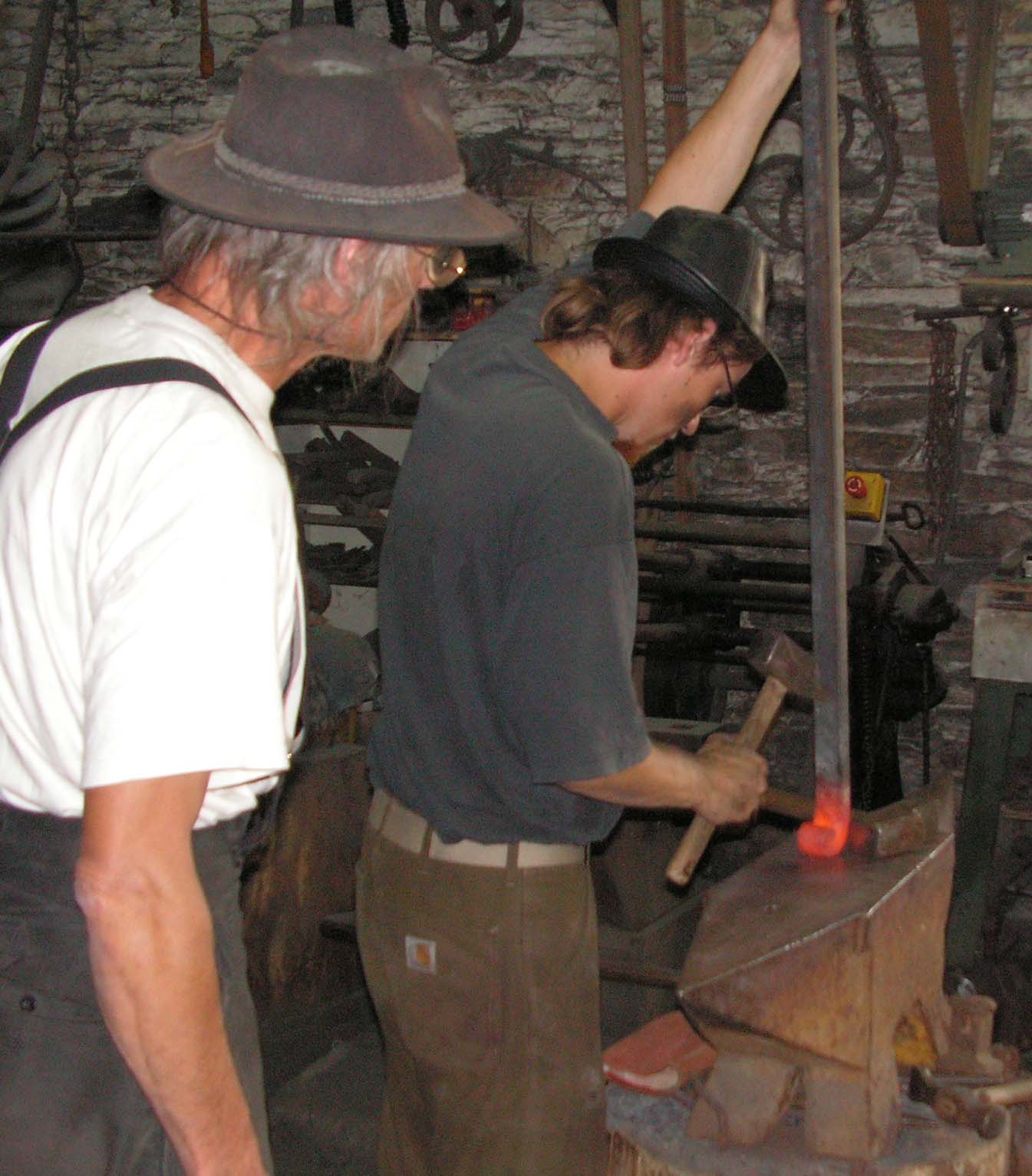

Avec l'aide de Bernard Bresnu et de "Boris" Bompart, les noyaux sont forgés.

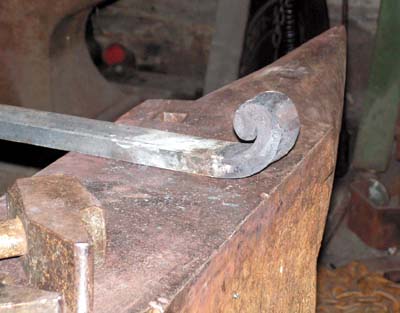

... puis églisés à la chasse à planer.

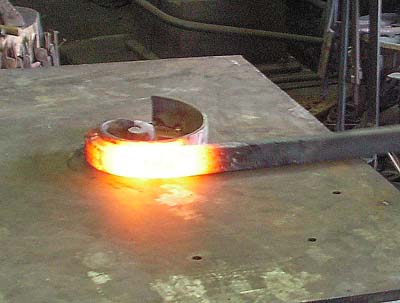

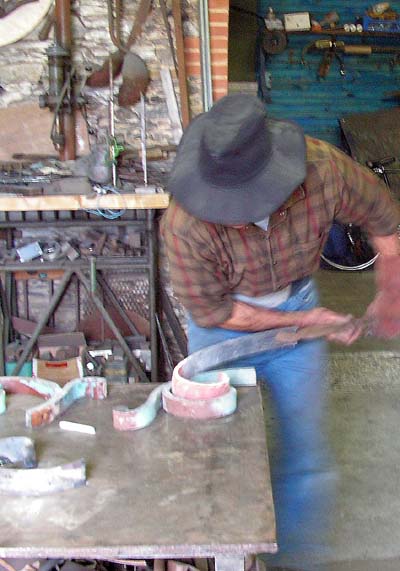

Le reste de la volute est alors réalisé sur le gabarit, à la griffe puis en tirant.

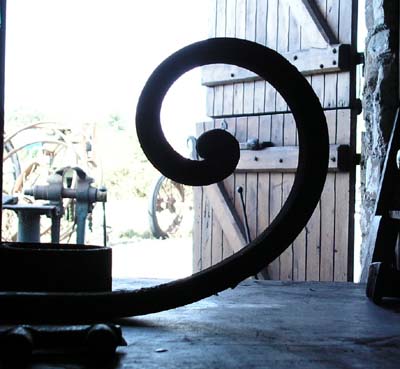

Vérification de la continuité de la courbe à contre-jour :

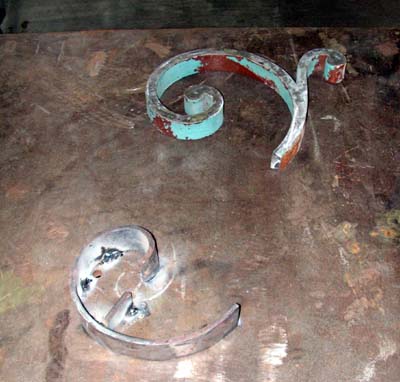

Un gabarit est réalisé pour chaque forme. Cette partie à été réalisée à La Forge de l'An 01 (Saffré - 44)

De retour dans mon atelier (en cours d'installation), je fais un pré-cintrage à froid de la suite de la courbe à l'aide de la rouleuse que l'on voit en arrière plan. Pour rectifier légèrement les défauts de cette vielle machine, je dois réchauffer des points pour rester dans l'exactitude de la courbe du motif restant, qui sert de gabarit. C'est celui que l'on voit sur la première photo sur le vantail de gauche, et qui est posé sur les tréteaux en arrière plan de celle-ci.

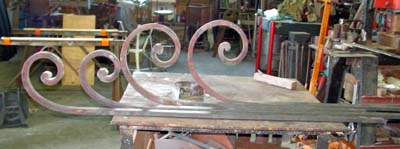

Puis les deux volutes sont assemblées. Le motif est réalisé ici en 2 parties, compte tenu du passage dans la rouleuse.

Ensuite sont réalisés les trous du passage des barreaux, puis les entailles à mi-fer.

La courbe de la lisse basse est ajustée à chaud.

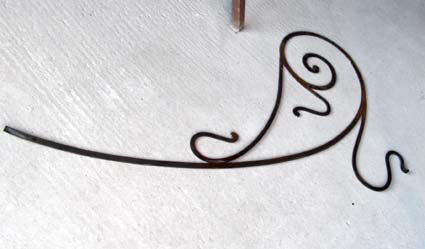

Puis, les 2 motifs principaux sont forgés (plat de 25 x 6 et 20 x 6).

Ce travail de ferronnerie d'art est le fruit de plusieurs artisans dont Bernard Bresnu que vous pouvez contacter ici :
Bresnu, Bernard - Les Voix de la Forge
21 rue de l'Isac - 44 390 Saffré
tél : 02 40 77 28 99 - mail : lesvoixdelaforge@free.fr - Site : Les Voix de la Forge
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Rénovation d'un portail en fer forgé

Messagede BDelor » Lun 21 Déc 2009 19:32

Merci Thierry, c'est passionnant !
L'objectif est-il de remplacer une partie des éléments du portail, ou de le refaire entièrement à l'identique (ce que je crois comprendre dans ton introduction) ?
Avatar de l’utilisateur
BDelor

Messages: 5663
Inscription: Ven 3 Oct 2008 07:11

Re: Rénovation d'un portail en fer forgé

Messagede thierry loeve » Lun 21 Déc 2009 19:52

L'objectif est bien de le refaire entièrement. La suite de l'assemblage est plus classique : une fois la structure porteuse faite, la tôle est vissée (+ de 300 vis), puis les gonds à lacet sont réalisés directement dans leurs emplacements.
J'espère le poser mercredi, si il ne gèle pas...
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Rénovation d'un portail en fer forgé

Messagede calderic » Lun 21 Déc 2009 22:35

Merci pour ce petit reportage, j'aime bien c'est enrichissant.
Sinon tu va opter pour le même système de goupillage ?
J'ai hâte de le voir fini.
calderic

Messages: 100
Inscription: Mar 25 Nov 2008 23:18

Re: Rénovation d'un portail en fer forgé

Messagede thierry loeve » Lun 21 Déc 2009 22:59

Je n'ai pas repris le système de goupillage pour les barreaux. En effet, le client demande une finition oxydée ce qui implique un non chouppage. J'ai donc choisi de souder afin d'éviter le maximum d'ouvertures à l'humidité.
Il faut aussi le maximum de résistance en traction par le haut pour éviter que se renouvelle ce qui a provoqué la détérioration. Et comme il s'agit maintenant d'acier doux, je peux me permettre de souder.
Par contre je perds l'avantage dans la facilité de démontage si moi, ou un autre, devait y re-intervenir.
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Rénovation d'un portail en fer forgé

Messagede xavier » Jeu 7 Jan 2010 09:09

Bonjour !
Une belle histoire qui se termine bien ! Joli travail, le portail à été posé entre temps, j'imagine... si j'osais... tu l'as pris en photo ?
xavier

Messages: 86
Inscription: Sam 26 Déc 2009 09:58
Localisation: Corse du sud

Re: Rénovation d'un portail en fer forgé

Messagede thierry loeve » Mar 27 Avr 2010 20:33

Le temps étant propice, j'attaque la phase protection.

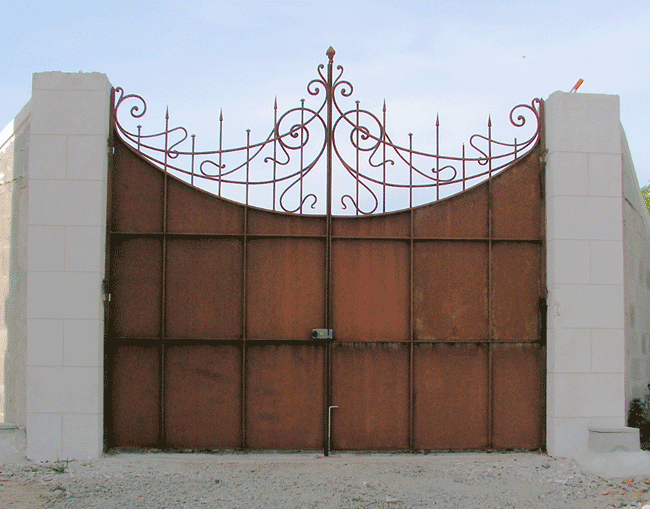

Ici le recto tel qu'il apparait aujourd'hui sans protection.
La serrure et le bloque-porte disparaitront au final pour faire place à un automatisme.
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Rénovation d'un portail en fer forgé

Messagede BDelor » Mar 27 Avr 2010 22:43

Superbe boulot.
Sur la photo originale, il semble qu'il y avait au verso deux espèces de blasons. Si c'est le cas, est-ce que tu les as conservés ?
Autre question : est-ce qu'il n'y avait pas une porte dans l'un des panneaux ? A-t-elle été supprimée ?
Avatar de l’utilisateur
BDelor

Messages: 5663
Inscription: Ven 3 Oct 2008 07:11

Re: Rénovation d'un portail en fer forgé

Messagede thierry loeve » Mar 27 Avr 2010 22:51

Merci pour le compliment !
Les propriétaires ne voulaient "surtout pas" de porte .
Les traces sur les vantaux étaient des têtes de lions en fonte, 2 au recto et 2 au verso. 3 ont été volées et, coup de chance, la 4ème a été retrouvée sous les ronces. Elles seront donc refaites à partir de celle-ci et remises en place.
Il manque aussi une boule de sommet qui doit être refondue, elle aussi à partir d'une existante : c'est pourquoi il en manque 2 sur le vantail de droite.
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: Rénovation d'un portail en fer forgé

Messagede xavier » Mer 28 Avr 2010 13:05

Bravo Thierry , ça a de l'allure !
Les boules manquantes sont en fonte et seront vissées ?
xavier

Messages: 86
Inscription: Sam 26 Déc 2009 09:58
Localisation: Corse du sud
