Construction d'une forge à charbon

[Daisyry1]

Bonjour,
je vais me lancer dans la fabrication de ma forge à charbon différente de ce que l'on voit.
J'ai trouvé un grill en fonte pour barbecue. Je vais le mettre sur un "plateau" que je fabriquerai en cornière pour poser le grill. Le grill lui sera entouré de plaque de métal pour garder la charbon.

Ce qui me pose le plus de problème c'est la soufflerie ! Là franchement, je bloque : je ne sais pas si je vais faire le bon vieux système du soufflet, ou bien fait un système de ventilateur mécanique !
Besoin d'un peu d'aide, si vous pouviez me donner des idées !

J'ai acheté un kit de soudure/brasage chez Castorama, je vais apprendre la soudure par la même occasion puisque j'ai aussi un poste à souder !
C'est l'occasion pour moi, de me réaliser, de me dire que je ne suis pas encore bonne pour la casse à cause de mon dos (cassé) !
Merci à vous.

[thierry loeve]

Bonjour Daisyri1,
Bravo pour ton esprit volontaire mais je pense qu'il est sage effectivement de demander conseil avant de construire ta forge.

1er paramètre : Sais-tu ce que tu vas forger ?

Il faut que tu prennes en compte que la maitrise de la chauffe est essentielle.
Pour cela il faut non seulement connaitre les couleurs de chauffe, mais il faut pouvoir maitriser l'arrivée d'air et si possible sa direction...

Sur une forge traditionnelle, je compte 3 points pour cela :

• La ventilation elle même qui peut avoir une variation du débit d'air (soufflet trad'=pas trop bien pour le dos),
• Une trappe de réglage de débit sur le tuyau entre la source d'air et la tuyère,
• La noix de la tuyère qui va réguler le débit et la direction de l'air en fonction de l'épaisseur, du volume à chauffer.

Pour ce qui est du fond du foyer, tu parles d'une grille donc pas de tuyère, donc tu te restreins sur la maitrise.
Attention à ne pas la faire trop large sinon tu n'auras pas de débit suffisant et tu perdrais trop de combustible.
Il faut que tu prennes en compte l'évacuation des cendres et des scories. Pour cela tu dois aménager une trappe en dessous de ton châssis à la verticale de ta grille.

Ensuite tu parles de plaque de métal pour garder la charbon : à éviter pour un tas de raisons.
La première étant que ton foyer ne tiendra pas longtemps car elles seront détruites pas l'oxydation en très peu de temps, une deuxième qu'il faut prendre en compte les jeux de dilatations et déformations dus à la chaleur ; ce qui risque de mettre l'ensemble en péril, etc, etc...

C'est pour tous ces paramètres que l'argile est de préférence utilisée comme fond de foyer (lire les sujets concernant les forges).

[bernard]

bonjour de bernard,
avis à tous : je suis en cours de travaux pour mettre sur Métal des plans de forge, et tout ce qui pourra servir à l'auto-construction de forge à charbon de bois (écolo oblige). Encore un peu de temps et vous aurez les plans et les parametres de foyer... plus, si le temps le permet, un rapide aperçu historique des tuyères et des noix les composant et quelques photos des forges construites pour les rencontres des Voix de la Forge (forges qui ont fait leurs preuves).

Patience mes compétences en informatique sont limitées et méritent une formation (échange partage et convivialité).

[thierry loeve]

Encore un peu de patience Daisyri : Bernard est un pro de chez pro, forgeron, historien et spécialiste de la forge et grand transmetteur des savoirs devant l'éternel.
Ses conseils seront de précieux alliés pour tous ceux que le métier passionne.

[Daisyry1]

Bonjour
merci pour vos réponses.
J'ai hâte de recevoir le livre "La ferronnerie d'art" :

Plus qu'un ouvrage professionnel, La ferronnerie d'art est avant tout un guide pratique à l'usage des artisans et des professionnels désireux de travailler dans les règles de l'art.

Tout en rappelant les techniques artisanales, il met aussi en valeur la création et la mise en application de nouveaux procédés qui font appel aux technologies les plus avancées et aux matériaux les plus modernes pour créer des formes nouvelles.
La première partie reprend les bases des techniques artisanales de la ferronnerie d'art : secrets et tours de main des professionnels, sélection du matériau et descriptif du matériel, méthodes de travail, maniement des outils. Elle décrit également toutes les opérations de traitement thermique (trempage, revenu, recuit, trempage de surface, etc.).
La seconde partie propose de nombreux cas concrets pour mettre en pratique les bases acquises. En suivant pas à pas les différentes phases de réalisation largement illustrées par plus de 1700 schémas, vous pourrez créer grilles de porte et de fenêtre, serrures, heurtoirs... dans le style que vous désirez (roman, gothique, Renaissance, baroque, contemporain. etc.).

Cet ouvrage intéressera un vaste public : artisan ou professionnel, du maître d'œuvre au restaurateur, mais aussi étudiant et toute personne désireuse de rénover le bâti ancien ou simplement attirée par l'architecture et les techniques de rénovation du patrimoine.

C'est un grill pour barbecue en pierre, il y a le tiroir.
Je mettrai un tuyau percé qui sera relié au système de ventilation.
La ventilation à partir d'un vieux vélo, la roue arrière elle tourne => avec les palles.
Je vais vous en faire un dessin, cela vous parlera plus !

J'ai encore une autre question qu'elle est la différence entre le charbon de forge et le charbon normal ?

[thierry loeve]

Bonjour Daysiri1,

Comment penses-tu entrainer la roue ?
Comment vas-tu canaliser l'air produit par les pâles( il faut un débit régulier)?
Comment sera assuré la stabilité de l'ensemble?
J'ai hâte de voir tes dessins...

Le charbon est toxique pour l'être humain !
Leur emploi en atelier nécessite donc une évacuation obligatoire des fumées : hotte et aspiration.
Y as-tu pensé ?
Des précisions sur le lien ci-dessus.

Si "La ferronnerie d'art" dont tu parles est bien celle de l'école de Leon c'est un très bon ouvrage.
Tu en trouveras d'autres sur ce forum.
Ceci étant : rien ne vaut un guide fait de chair d'os et de savoir, ne serait-ce que pour prévenir des accidents de manipulations (mauvaises positions, brûlures etc...).

[Philippe]

Bonsoir !
Daisyry1, je te conseille fortement de te rendre chez un ferrailleur (ou un chauffagiste) et de récupérer sur une chaudière fuel un ventilo centrifuge.
Ca te coutera pas cher du tout et te permettra d'avoir une arrivée d'air puissante et à la fois "douce", que tu pourras moduler en ouvrant plus ou moins la trappe sous le foyer, ou bien en ouvrant/fermant les ouies d'admission d'air.
Tu peux faire la liaison entre la turbine et la forge avec un manchon de cuir souple, collé et cousu (fil de cordonnier) qui te permettra un éventuel changement de diamètre entre les tuyaux sans souci.

Renseigne toi bien, va voir des artisans. Ils te conseilleront utilement, et comme dit Thierry, en live !
C'est long et épuisant, de tout réinventer.....

[bernard]

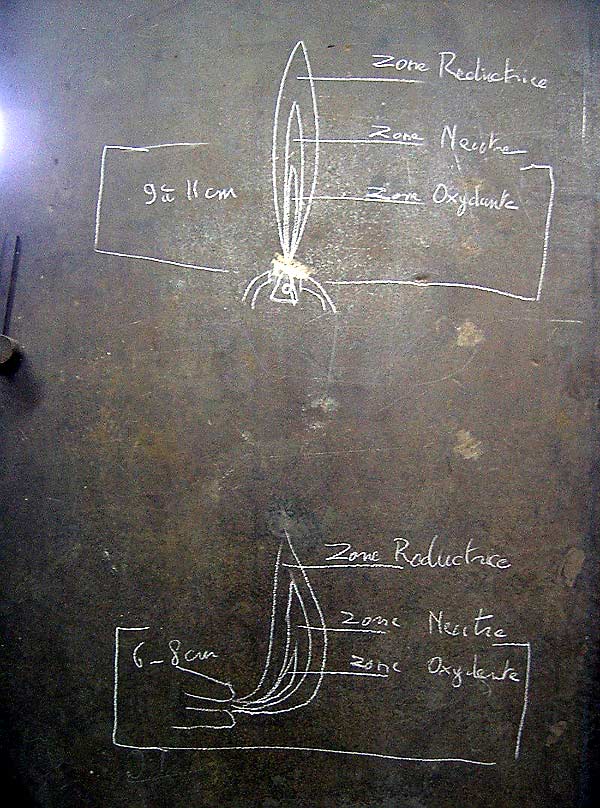

Vent vertical : aujourdhui le plus utilisé (chez nous) car il permet des foyers de très forte puissance : zone de

• combustion entre 120 et 140 pour charbon fossile,
• zone de combustion entre 100 et 115 pour charbon de bois

vent horizontale : aujourdhui encore le plus utilisé au monde.

• tuyères en argile ou tout simplement un tube en fonte acier ou autre posé à 6 ou 8 cm du sol du foyer en argile.

Auto-construction d'une forge :

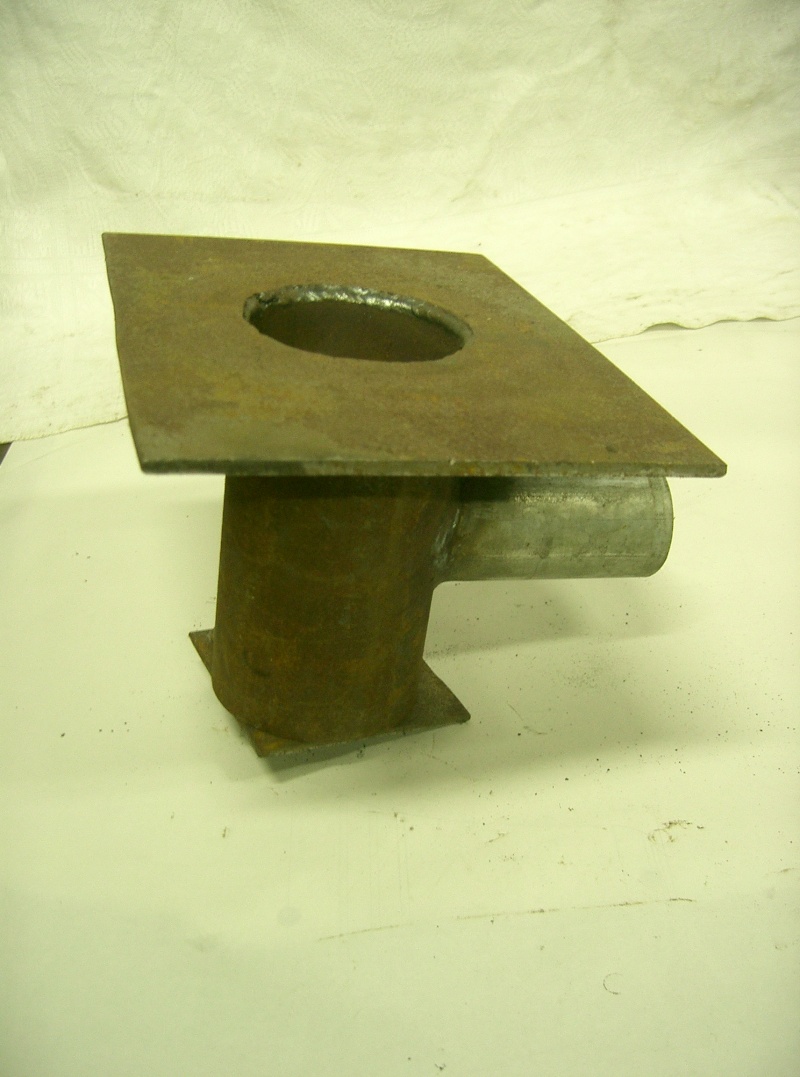

Boite a vent (dessous) en tube de recup' soudé sur caillebotis

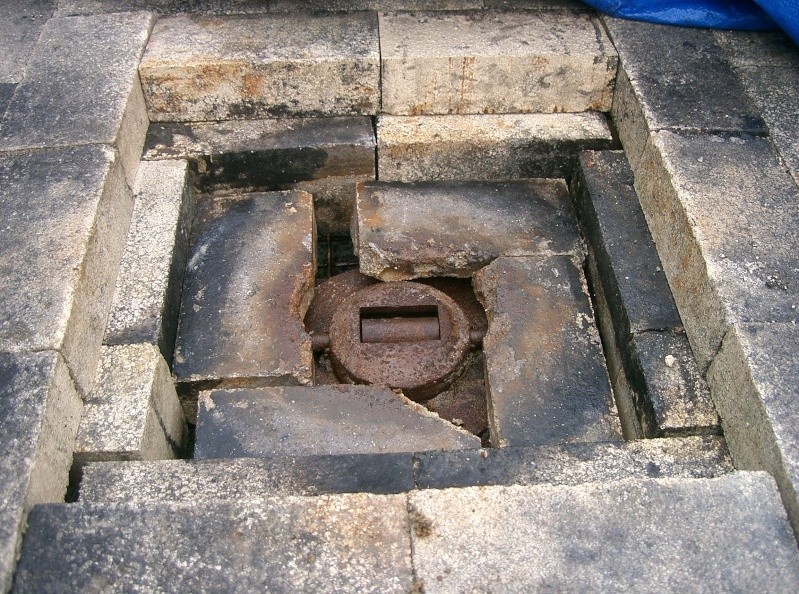

Calotte avec noix boulonnée sur boite a vent :

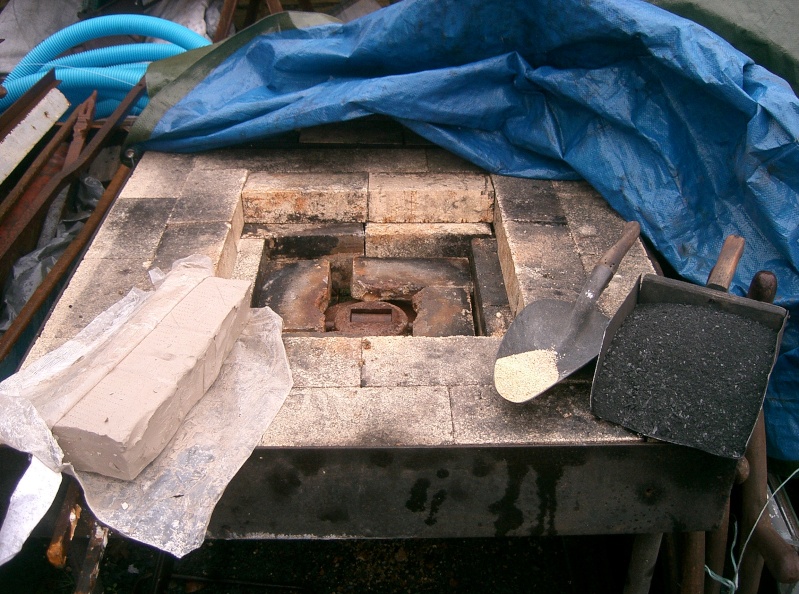

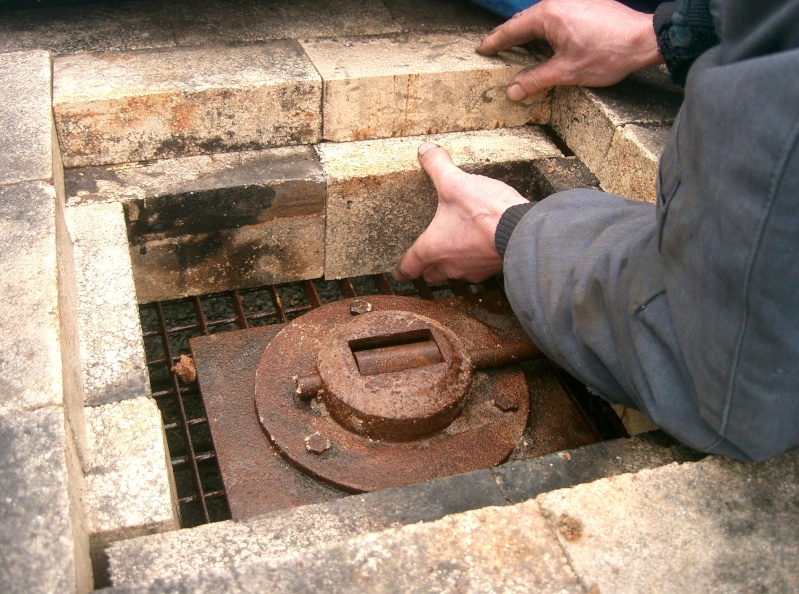

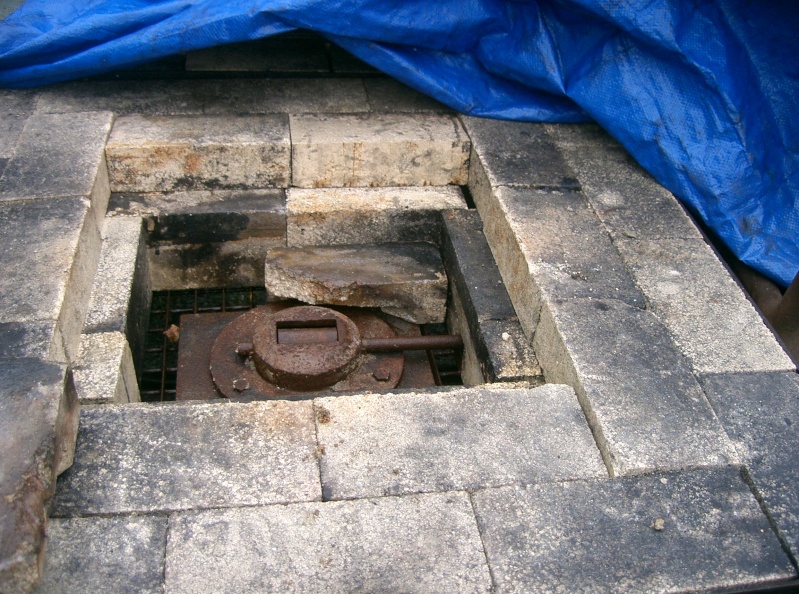

Positionnement des briques réfractaires avant pose de l'argile :

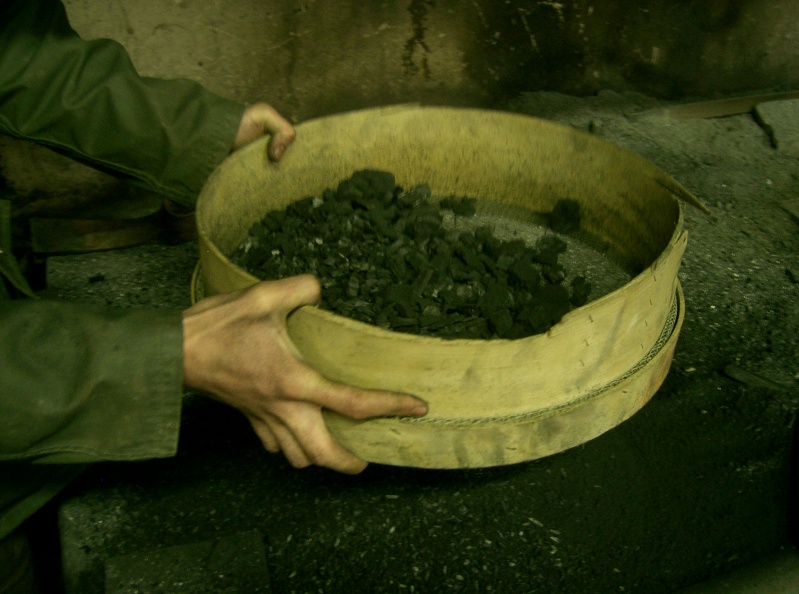

Récupération de la poussière de charbon au tamis :

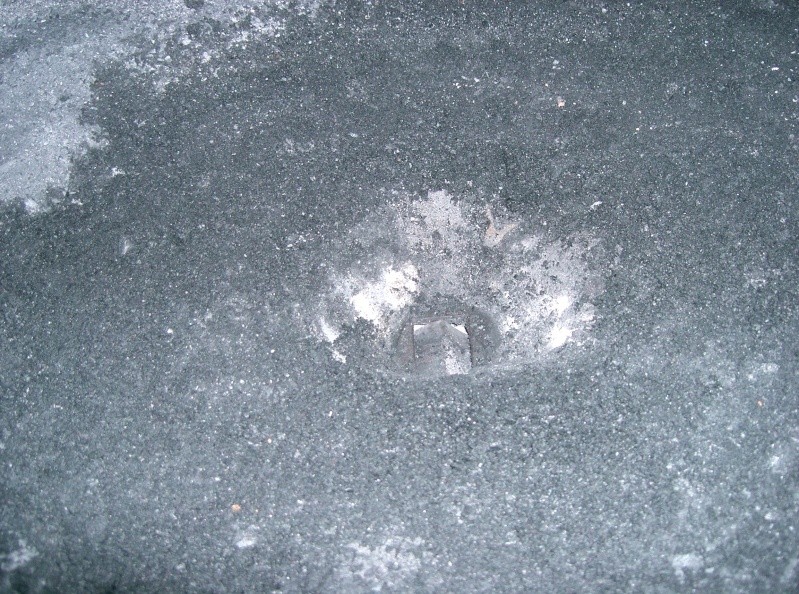

Terminer le sol du foyer avec de l'argile melangée à de la poussiere de charbon de bois et un petit peu de sable lavé. Laissez sécher 48H.

Mise en forme du foyer de la forge

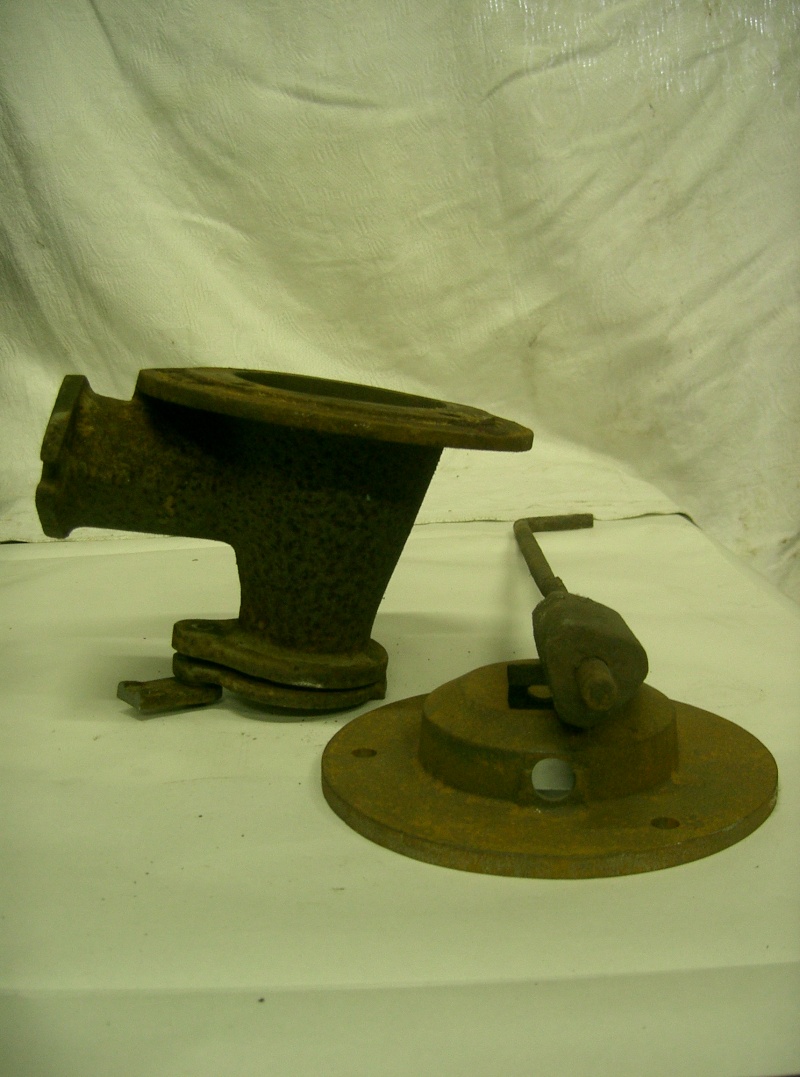

Historique et fonction des noix:

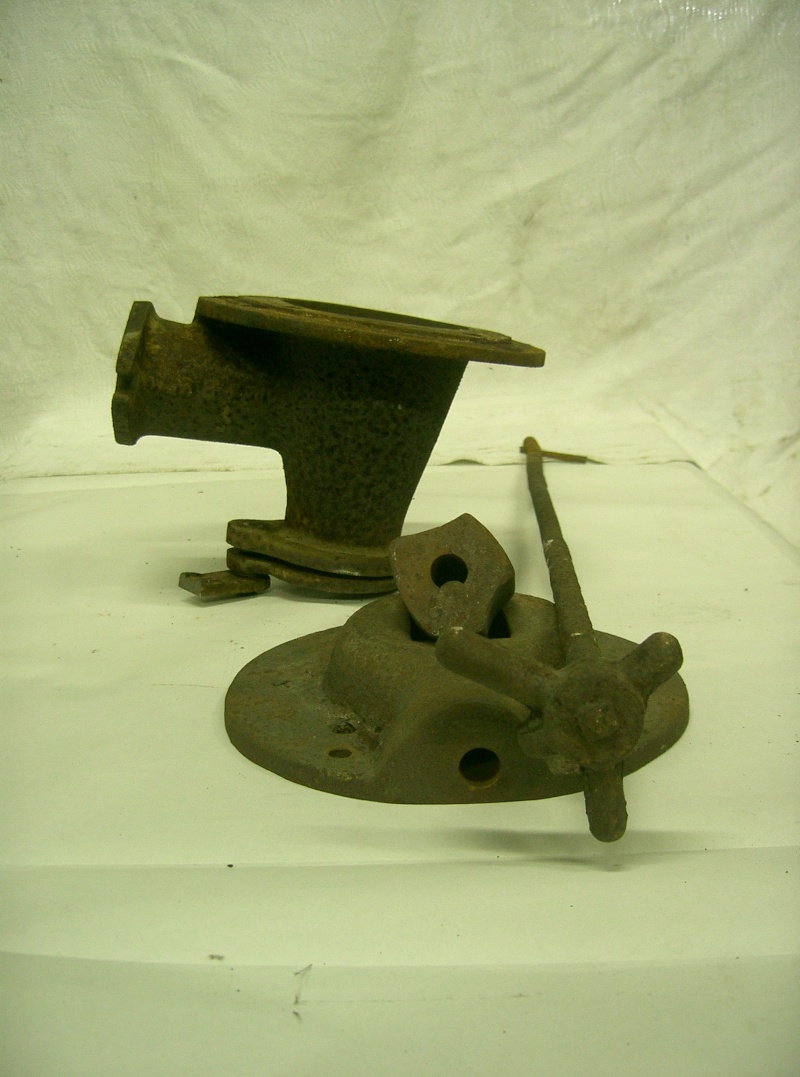

Bisenius n°1 incliné :

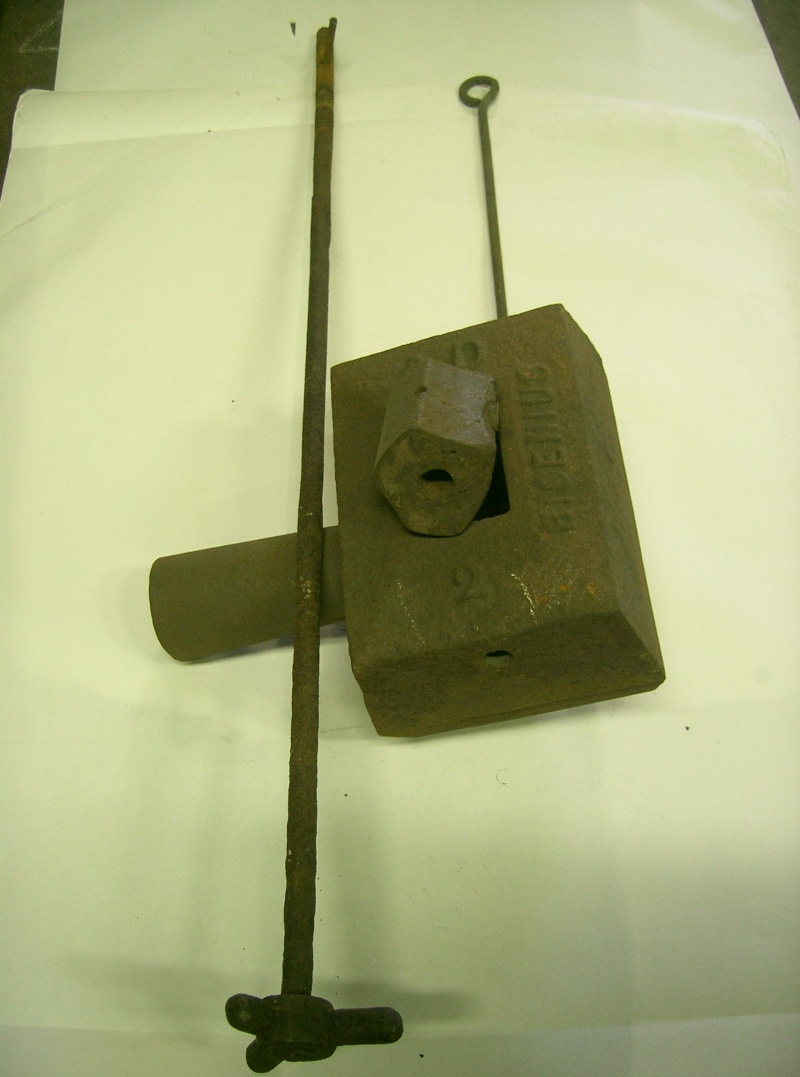

bisenius n°2 incliné :

Bisenius rectangulaire n°1 :

Bisenius rectangulaire n°2 :

Boite à vent pour monopole 230 pour fabrication maison :

Monopole 230 :

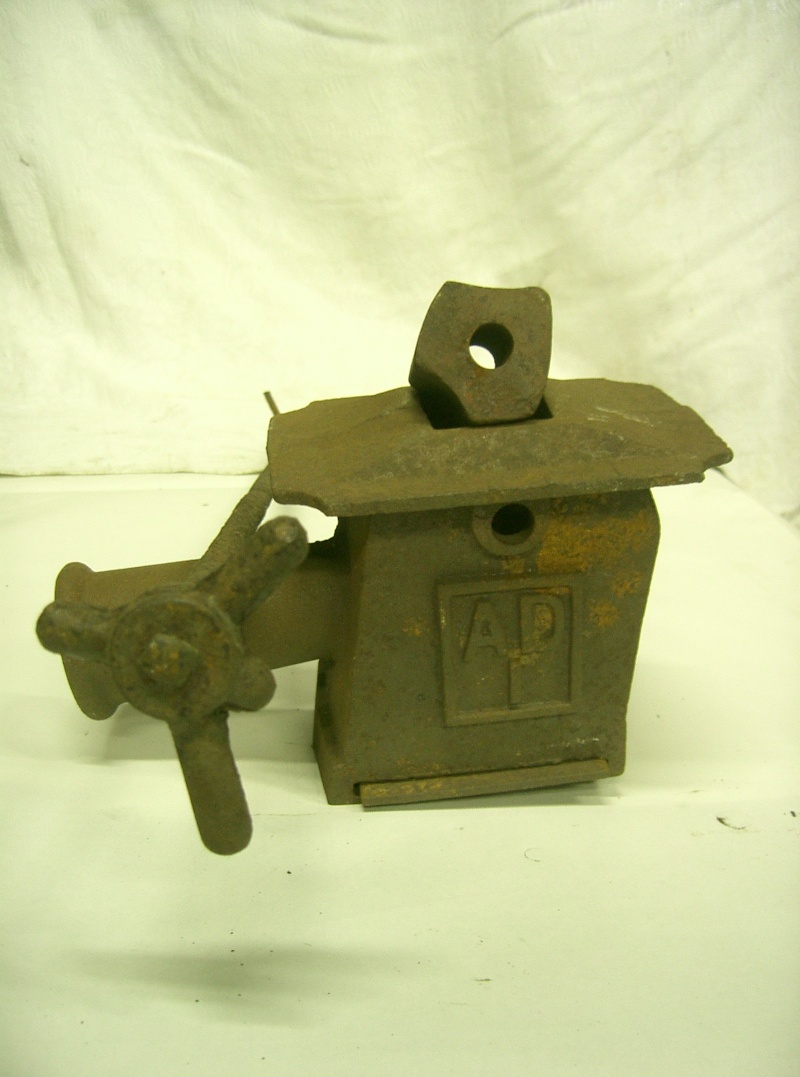

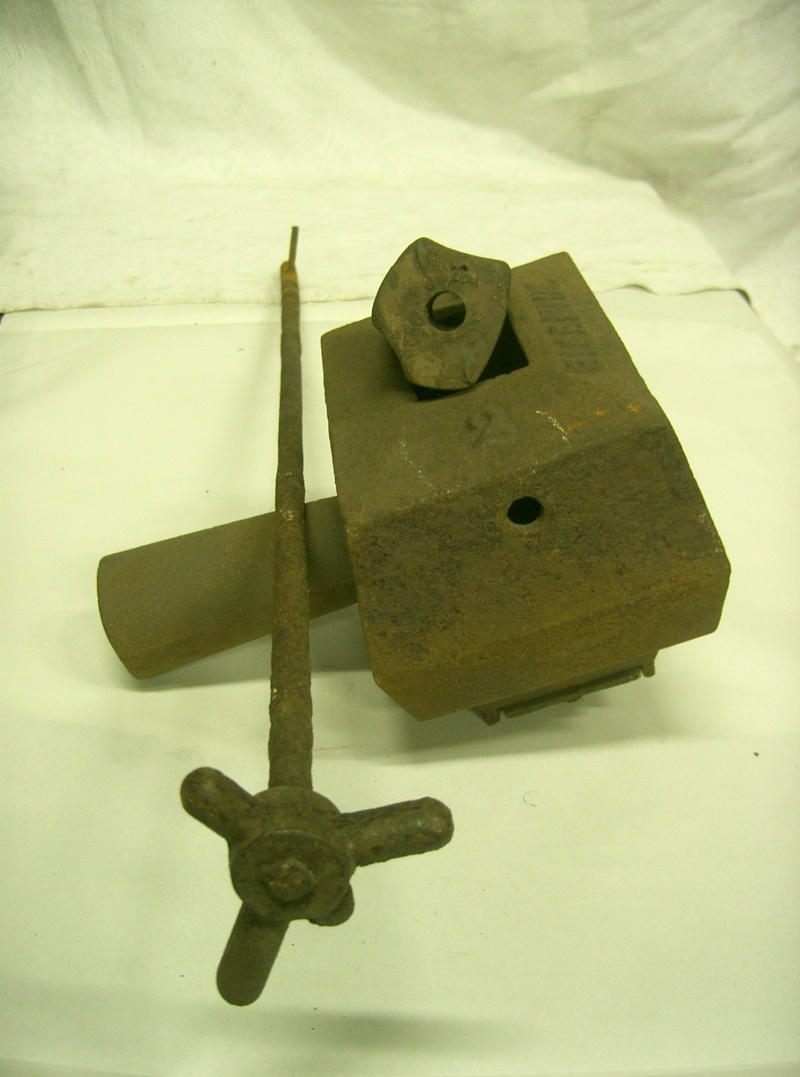

Prototype de calotte (modele protege)

Prototype de calotte (modele protege)

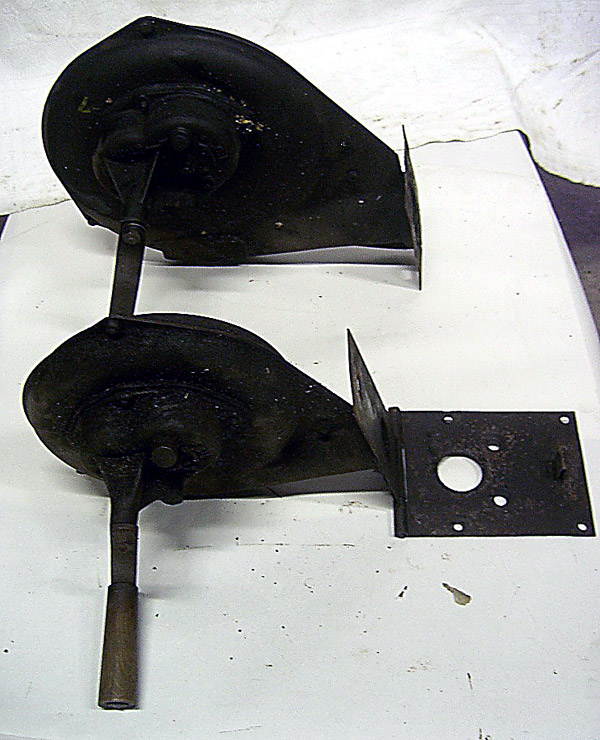

Ventilateur manuel :

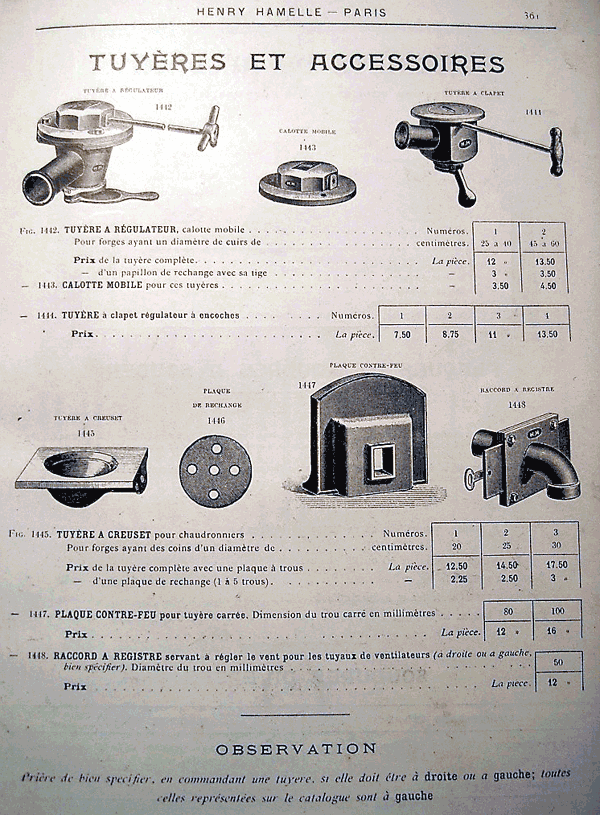

Catalogue 1900 :

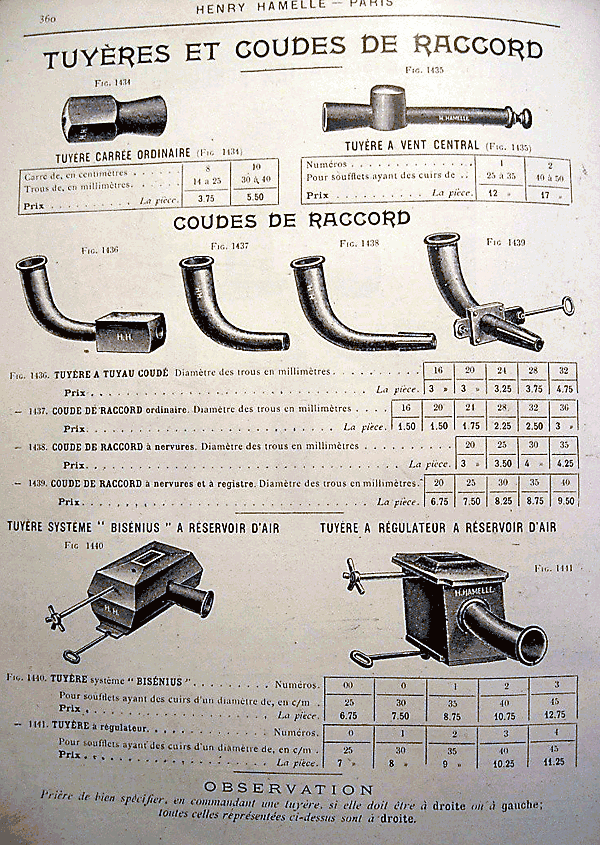

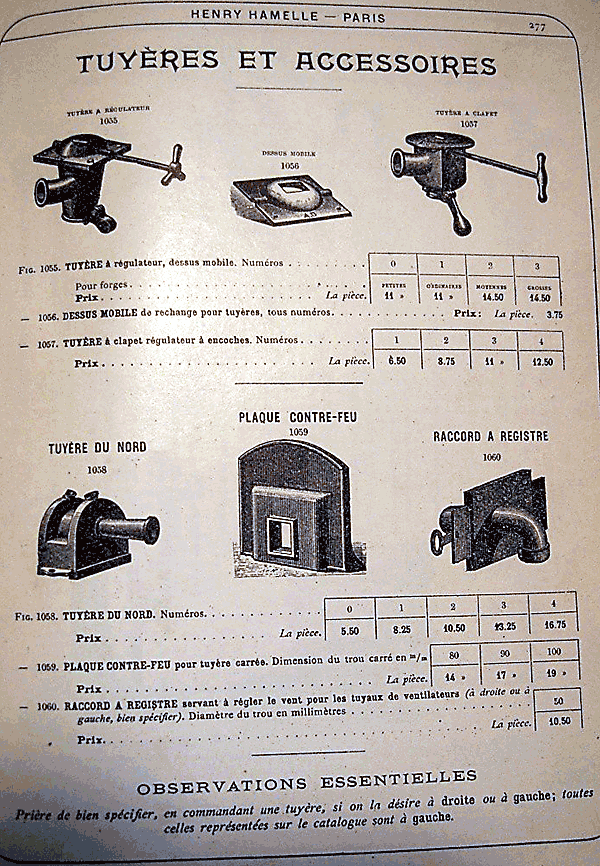

Catalogue 1918 :

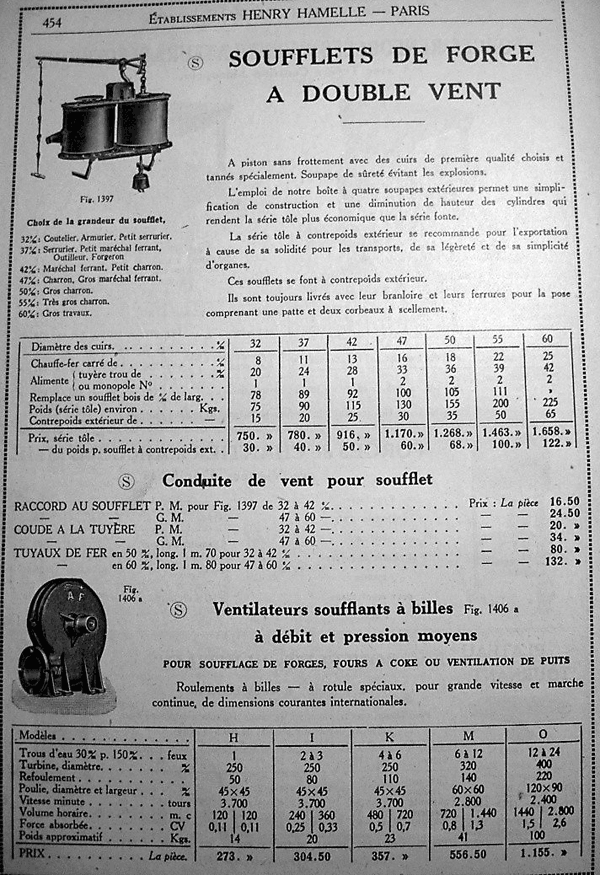

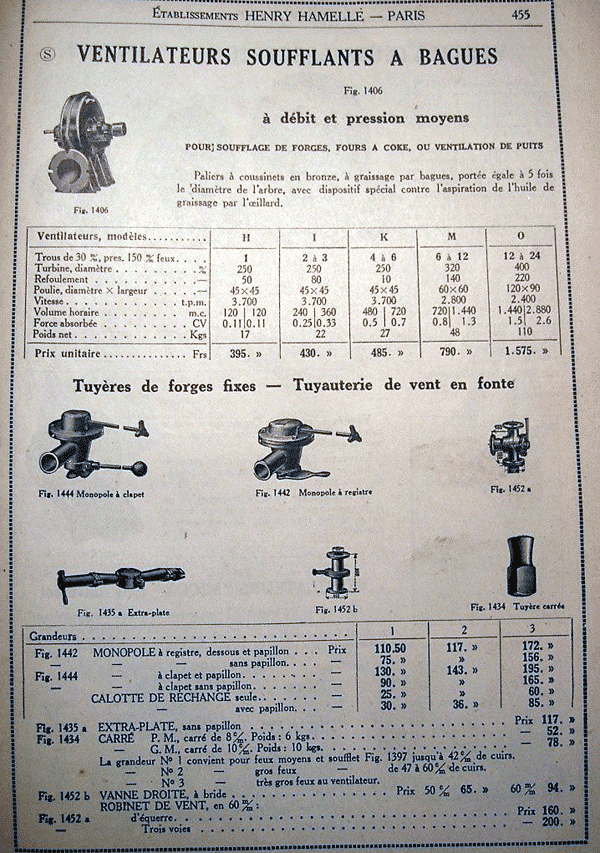

Catalogue 1928 :

-Triangulaire :
Elles se developent car elles sont plus simples d'emploi : Triple fonctions:

• Vent croisé
• Vent ouvert
• Brise machefer

-Multiface :
De 55/30 a 80/65 d'ouverture.
Utilisées principalement pour sa diversité de foyers (Gauche, Droite, Ouverte ou fermée, Croisée haut ou bas), elles étaient principalement montées sur le système Bisenius. Elles sont complexes d'utilisation et nécessitent une bonne comprehension du feu. Introuvables actuellement sur le marché, elles nécessiteraient d'etre rehabilitées car elles sont vraiment efficaces (si l'on remet au gout du jour la maîtrise des energies).

[thierry loeve]

Bonsoir Daysiri1,
Avec cette dernière réponse de Bernard, tu as tous les éléments pour monter une forge digne de ce nom.
Mais, si des points te paraissent encore obscurs, n'hésite pas à continuer le débat....

[Philippe]

Ah bien ça, c'est du Magistral ! Merci Bernard.
Si j'ai le temps, je posterais quelques pages de l'Ouvrier Moderne entre 1912 et 1920. Mais bon, il faut que le scanner soit de bonne humeur...
