Construction d'une forge au propane portative : technique

de **cardoso5fr** » Dim 11 Juil 2010 09:59

Tu sembles avoir raison pour le ventilateur : il utilise un ventilateur qui peut envoyer 18mcube/ 5l seconde... donc sûrement beaucoup plus puissant qu'un ventilateur de PC. En plus dans le turbo, l'arrivée d'air doit être latérale et l'injection du gaz dans le sens du tube.

Sinon pour la forge, ce n'est pas une très bonne idée de prévoir deux bruleurs et d'en utiliser qu'un seul. Une forge à deux bruleurs est prévue pour fonctionner avec les deux, car sinon tu vas créer un point chaud où le bruleur est en action et le reste sera plus froid.
La mienne est prévue avec un seul bruleur atmosphérique et je n'ai pas l'intention logique de faire de sandwich ou damas. Et si c'était le cas, il me suffirait de réduire le foyer (un bouchon en ciment réfractaire au fond, je pense) pour augmenter la température. Je verrais bien d'ici une semaine, je tenterai une première chaude avec sonde pour voir (mais ma bouteille de propane est quasiment vide).

de **polsk** » Dim 11 Juil 2010 12:32

Bryan, j'utilise pour mon brûleur des manchons de plomberie et un tube de 20 cm 20x27. Je travaille quasiment à 0 bar, l'aiguille du manomètre touche la barre du zéro. Je monte à 0,7 bar pour chauffer la forge au début. Lorsque je dépasse 0,5 bar, je me retrouve avec trop peu d'air pour trop de gaz car la flamme est très jaune et le bruleur noircit, comme avec la flamme d'une bougie ; c'est pourquoi je pensais ajouter de force de l'air pour avoir une meilleur combustion même au dessus de 0,5 bar et ainsi monter en température. Il me semble que je n'atteins pas le blanc soudant mais seul un test me le confirmera.
Est-ce que quelqu'un à un tutoriel pour le bruleur turbo MichelS ; j'aimerais bien comprendre le principe de l'arrivée d'air latérale pour essayer d'optimiser mon bruleur.
PS : A partir de quel ordre de prix a-t-on une sonde fiable ?
Merci.

de **cardoso5fr** » Dim 11 Juil 2010 12:42

Pour le bruleur TurboS : lien.

Sinon en ce qui concerne la sonde K, j'en ai eu pour 40 euros. La sonde vient du Canada (ebay) +- 30 euros et le lecteur digital de Hong-Kong (ebay) +-10 euros). C'est sûrement du matériel de très haute qualité (pour le lecteur), mais cela fonctionne bien.

de **bryan** » Dim 11 Juil 2010 13:30

polsk a écrit:Bryan, j'utilise pour mon brûleur des manchons de plomberie et un tube de 20 cm 20x27. Je travaille quasiment à 0 bar, l'aiguille du manomètre touche la barre du zéro. Je monte à 0,7 bar pour chauffer la forge au début. Lorsque je dépasse 0,5 bar, je me retrouve avec trop peu d'air pour trop de gaz car la flamme est très jaune et le bruleur noircit, comme avec la flamme d'une bougie ; c'est pourquoi je pensais ajouter de force de l'air pour avoir une meilleur combustion même au dessus de 0,5 bar et ainsi monter en température. Il me semble que je n'atteins pas le blanc soudant mais seul un test me le confirmera.

Cela ne dit pas le diamètre de ton gicleur.
Après ce n'est certainement qu'une question de réglages : un petit peu de lecture.

de **cardoso5fr** » Dim 11 Juil 2010 14:43

Je crois que le diamètre de son gicleur fait 1mm car c'est un Yaco classique... donc 1 1/2" de manchon pour un tube de 8mm d'acier percé d'un trou d'1mm (le même que le mien).

de **bryan** » Dim 11 Juil 2010 14:57

Le tube fait 1" sur cette photo, non ?

A mon avis, il faut régler le brûleur et envoyer la purée !

de **cardoso5fr** » Dim 11 Juil 2010 19:13

Oui je crois que le tube est de 1" et les manchons sont de 1 1/2. Le tube de 8mm c'est celui où le gicleur est percé.
Franchement, je pense comme toi : logiquement il suffit de le régler et d'envoyer. (Vérifie bien que ton gicleur est bien aligné au passage.)

de **polsk** » Dim 11 Juil 2010 20:21

Le tube ne fait pas 8mm mais 6mm de diamètre (le tube injecteur de gaz). Ok, à la prochaine utilisation de la forge, j'essayerai d'optimiser la combustion. Merci pour vos réponses.
Cardoso, pourras-tu poster quelques photos de ta forge a gaz, s'il te plait ?

de **cardoso5fr** » Dim 11 Juil 2010 20:31

Ah, j'ai utilisé un tube de 8mm pour l'injecteur.

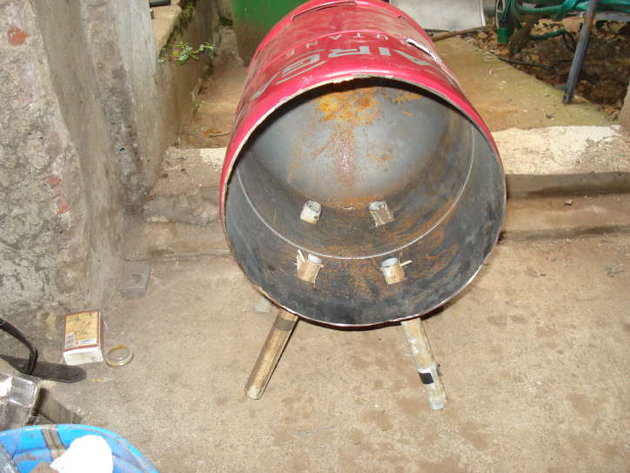

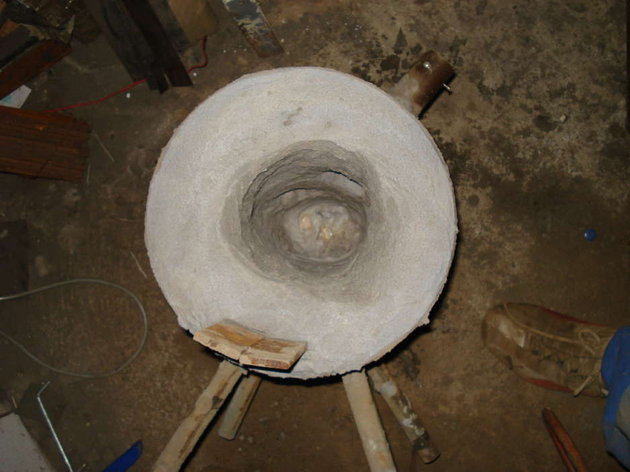

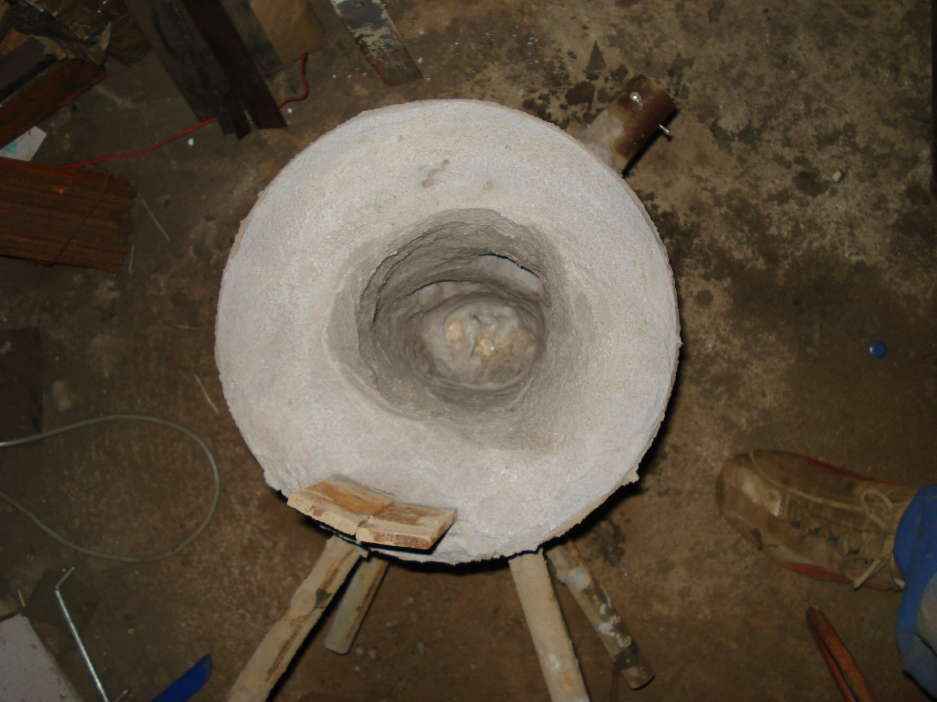

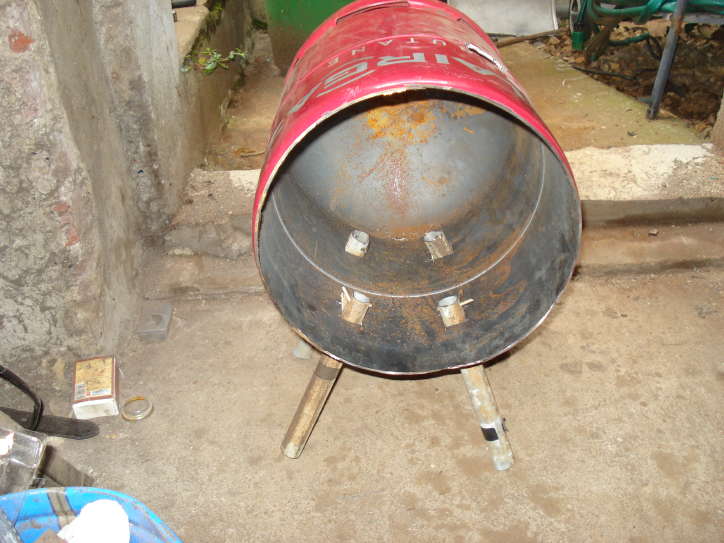

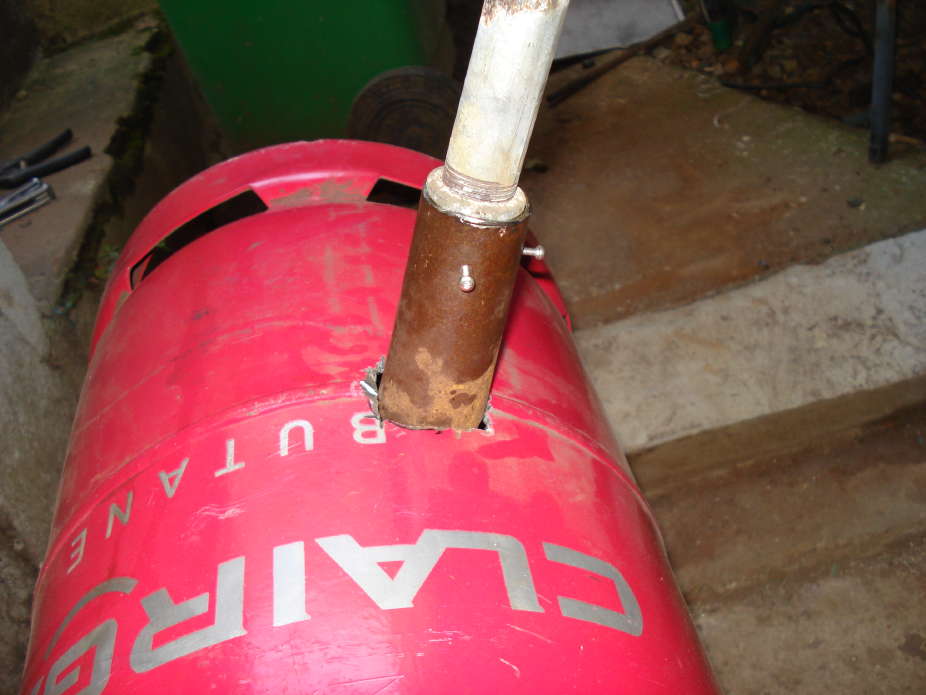

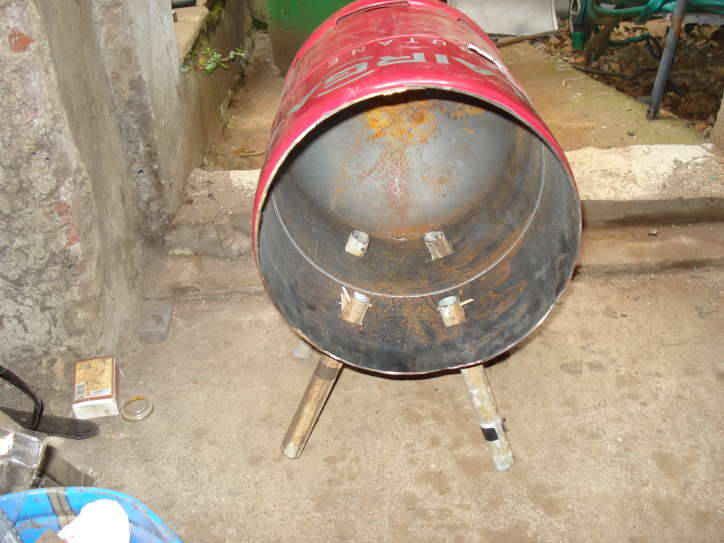

Voici des photos de la forge en cours : bouteille de butane vidée, purgée et découpée - pied en antenne de télévision fixé par des rivets en râteau de l'antenne (à l'intérieur et extérieur) - couche de laine de céramique, mortier réfractaire 1200°C. - plaque d'acier noyée dans le mortier et la laine pour reposer pinces ou placer des briques pour fermer la forge éventuellement.

de **bryan** » Dim 11 Juil 2010 22:21

cardoso5fr a écrit:Oui je crois que le tube est de 1" et les manchons sont de 1 1/2. Le tube de 8mm c'est celui où le gicleur est percé.

1", pour moi, c'est clairement trop gros pour les pressions où tu travailles... ou alors ce sont les pressions qui sont trop basses pour le diamètre. ;-)
3/4, c'est bien. Moi j'ai même 1/2", mais la forge est petite - gicleur 1mm a 0,8 : je soude.
