La soudure a l'arc pour les nuls


Re: La soudure a l'arc pour les nuls

Messagede pyarmand » Jeu 24 Sep 2009 15:54

Je rebondis
Dans mon expérience récente, j'ai rencontré d'excellents soudeurs : très peu ont su m'expliquer clairement les techniques.
Le déclic s'est fait par le recoupement de la lecture, de mes essais, et des explications des pros.
C'est en soudant qu'on devient souderon a été la seule réponse que j'ai pu tirer d'un ancien patron qui m'avait embaucher pour me former...
pyarmand

Messages: 4
Inscription: Jeu 24 Sep 2009 09:05

Re: La soudure a l'arc pour les nuls

Messagede alain valette » Jeu 24 Sep 2009 16:02

michelS a écrit:Et surtout, surtout, préparer les pieces qui seront soudées, en les décapant à blanc, disqueuse ou autres...
C'est 50 % de la réussite.

Oui, ça aussi c'est important avec un bémol, si je puis me permettre.
Le décapage doit se faire a l'endroit où la soudure va avoir lieu en évitant de meuler trop "large", car les étincelles et gouttelettes produites lors de la soudure (pendant la fusion) vont se projeter sur le métal décapé et s'accrocher avec force. Il faudra meuler encore plus large pour éliminer tout ca. Si il y a peu d'espace, ces "gouttes" devront être enlevée au burin... et souvent, ça se fait pas facilement....
Alors que sur le métal 'calaminé' ou sale, les gouttes accrochent peu !
Avatar de l’utilisateur
alain valette

Messages: 99
Inscription: Jeu 30 Avr 2009 17:14
Localisation: Beziers

Re: La soudure a l'arc pour les nuls

Messagede thierry loeve » Jeu 24 Sep 2009 18:01

Il existe des anti-adhérent soudure en aérosol, sans silicone, qui protègent les buses des postes auto et semi-auto.
L'avantage est qu'ils protègent aussi les outils ou les parties proches de la soudure de ces" boulettes" ou" grignottes".
Comme son nom l'indique : attention à ne pas pulvériser à l'endroit de la soudure sinon celle-ci ne pourra se faire.

En soudure, la position stable est primordiale ainsi que la respiration (ne pas rester en apnée par exemple). Si l'on est trop nerveux, surtout au début, on peut caler contre soi le coude qui tient la torche , pour plus de maitrise .
En étant très détendu on arrive à souder "en aveugle". C'est le cas pour les soudures dont la mise en œuvre ne permet pas l'accès au regard, comme dans la tuyauterie ou l'assemblage en fond de cale dans la navale .

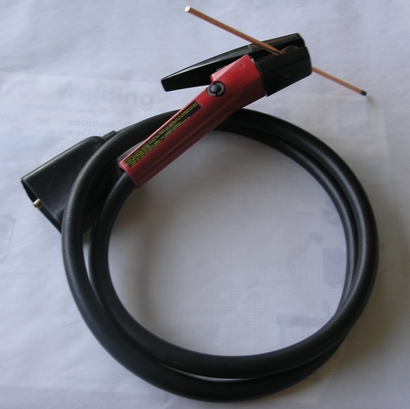

On peut aussi tordre l'électrode pour accéder a des endroits difficiles d'accès. La torsion doit se faire à la limite de rupture de l'enveloppe de l'électrode. Si cette gangue est craquelée, le métal ne sera plus dirigé ni protégé lors de la fusion.

Les électrodes sont à adapter en fonction de la tâche : si l'on doit souder de fortes épaisseurs avec du diam 2.5, on va perdre beaucoup de temps car il faut que les cordons se chevauchent. L' assemblage se fait alors au minimum en trois passes ( un cordon = une passe).

Le réglage de l'intensité augmente avec le diamètre de l'électrode. Donc si l'on veut éviter une chauffe excessive et ainsi éviter de percer lors de l'assemblage de tôle par exemple, ou de tube, on peut pratiquer le "goutte à goutte" ou "point par point".
On dépose alors juste une goutte de métal, on retire l'électrode, et on revient poser une goutte qui chevauche à moitié la première, etc... Et ce toujours avant que le laitier ne refroidisse, sinon on inclut le laitier dans la soudure ce qui fragilise celle-ci.
Cela demande un peu de concentration et de dextérité mais le coup de main vient facilement.

Petits détails : la gangue ne supporte pas l'humidité donc stocker les électrodes à l'abri .

Préchauffer légèrement les électrodes augmente la facilité de soudage. Les laisser au soleil par exemple, juste avant la mise en œuvre.
C'est maintenant interdit, à cause des accidents, mais autrefois on portait à cet effet quelques électrodes sur soi, dans la poche longue du pantalon du "bleu" de travail.
Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: La soudure a l'arc pour les nuls

Messagede alain valette » Jeu 24 Sep 2009 21:40

Ce post me rappelle une anecdote au sujet de soudures "spéciales".

Proche de mon village, un pont a 4 voies a été construit. Je suis allé voir la structure métallique avant que les bétons ne recouvrent tout... c'était absolument impressionnant.
Le pont est en courbe légère et en montée.
D'énormes IPE d'environ 1m 80 de haut par 1 m20 environ de large ont été posés, l'épaisseur de l'âme était plus large que la main soit 12 a 13cm.
Sur le chantier, il y avait des "crayons" en graphite de presque 1 cm de diamètre, abandonné par les soudeurs. Je ne connais pas la technique de soudage ni le matériel pour des épaisseurs si importantes mais je vous garantie que la qualité était au rendez vous : des cordons de 10 cm de large au moins et d'une régularité impressionnante !!

Quel boulot!
Avatar de l’utilisateur
alain valette

Messages: 99
Inscription: Jeu 30 Avr 2009 17:14
Localisation: Beziers

Re: La soudure a l'arc pour les nuls

Messagede Roland PINON » Jeu 24 Sep 2009 23:25

Ces "crayons" en graphite sont sans doute des électrodes entre lesquelles se forme un arc électrique un peu à la manière du TIG.
Je me souviens en avoir utilisé il y a une trentaine d'années, et à l'époque c'était pour faire de la chauffe ou de la découpe comme on faisait de la "découpe-destruction" avec des électrodes à l'arc.
Cela s'appelle le gougeage et permet de faire le chanfrein sur des pièces à souder de fortes épaisseurs par fusion et soufflage.

Le gougeage ARC-AIR, comme son nom l´indique, combine à la fois un arc électrique à de l´air comprimé pour gouger, chanfreiner et accessoirement découper des métaux conducteurs de courant.

Avatar de l’utilisateur
Roland PINON

Messages: 371
Inscription: Mer 8 Oct 2008 22:33
Localisation: Var

Re: La soudure a l'arc pour les nuls

Messagede thierry loeve » Sam 7 Nov 2009 18:42

Avatar de l’utilisateur
thierry loeve

Messages: 3814
Inscription: Mar 19 Aoû 2008 23:01
Localisation: Loire-Atlantique

Re: La soudure a l'arc pour les nuls

Messagede tank evans » Mar 12 Jan 2010 20:22

michelS a écrit:Et surtout, surtout, préparer les pieces qui seront soudées, en les décapant à blanc, disqueuse ou autres...
C'est 50 % de la réussite.

La soudure a l'électrode enrobé ne craint pas trop la pollution (pas comme un TIG, par exemple), on peut souder sur du rouillé, ça passe plutôt bien même si il est préférable d'avoir une surface propre.

Par contre TOUJOURS veiller à ce que les baguettes ne soient pas HUMIDES ! Ca c'est important, vraiment ! Dans certain cas, les soudeurs utilisent des étuves où les baguettes sont maintenues a 200°C ; pour ce qui est d'un usage plus bricolage, il faut au mieux ne pas les sortir de l'emballage si pas besoin et les stocker bien au sec.

Pour ce qui est du choix des baguettes, il est assez facile de trouver des tableaux sur internet (diamètre des électrodes, intensité suivant la position et l'épaisseur de la tôle, etc...)

En bref : "SI CA COLLE : Il N'Y A PAS ASSEZ DE JUS ; SI CA PERCE C'EST QU'IL Y A TROP DE JUS"

Sans compliquer les choses, j'aimerais ajouter que les paramètres de réglages varient aussi suivant le type d'enrobage de la baguette (rutile, basique...) : ça joue aussi.

La meilleure façon d'apprendre c'est de manger de la baguette, de tester plusieurs configuration prendre des notes, etc...
Apprendre seul ne doit pas être évident car il n'y a personne pour corriger les défauts : si les réglages son assez faciles à trouver, une mauvaise position ou une mauvaise vitesse de la torche sont souvent le facteur de non réussite de la soudure.
Mais c'est comme tout, le coup de main va venir, après on ne regarde plus tout ça, une éprouvette d'essais et c'est parti !
Avatar de l’utilisateur
tank evans

Messages: 29
Inscription: Dim 10 Jan 2010 17:57
Localisation: centre France

Re: La soudure a l'arc pour les nuls

Messagede Roland PINON » Ven 30 Juil 2010 21:38

Salut à tous,
voici deux vidéos de soudure à l'arc au ralenti :
    - Soudure rutile, la plus commune :

    - Soudure basique :
Avatar de l’utilisateur
Roland PINON

Messages: 371
Inscription: Mer 8 Oct 2008 22:33
Localisation: Var

Re: La soudure a l'arc pour les nuls

Messagede TdP » Jeu 21 Juin 2012 10:34

Bonjour.
Pouvez vous me dire à quoi servent, ou ce que signifient les indications de température sur le second paquet d'électrodes ?
Question subsidiaire : pour la fonte, faut-il absolument mettre l'électrode sur le + ?
Merci.
TdP

Messages: 1
Inscription: Dim 6 Mai 2012 10:32

Re: La soudure a l'arc pour les nuls

Messagede denis16 » Jeu 21 Juin 2012 22:30

Pour la fonte, il faut des électrodes fonte ou Inox, ça marche aussi.
Il est préférable de chauffer la pièce au rouge à l'endroit de la soudure avant de souder... ça marche beaucoup mieux.
Il n'est pas forcément besoin de mettre la torche sur le +.
Avatar de l’utilisateur
denis16

Messages: 11
Inscription: Mar 15 Mai 2012 22:41
